Multisim仿真电路：（七）RC高通电路（CR电路）

1.RC高通电路（其实是CR电路）

照例在微分前面学习RC高通电路，随着RC充电时间的改变，得到的波形是完全不一样的。

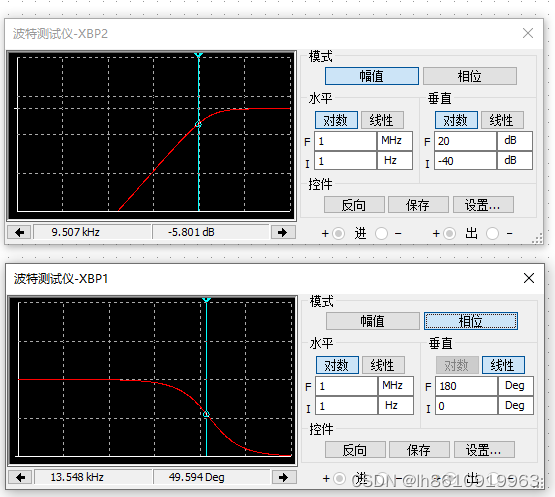

很明显从伯德图看是个高通电路，那么什么时候会是微分电路呢？我前面学习了电容的充电电流和电容的电压是成积分关系的，那么当然也是成微分关系的，互逆的，在电容充电的一瞬间，电容短路，电压是全部加在电阻上，经过3倍的RC，近似的到0，所以充电的时间要远大于RC电路的充电时间常数。

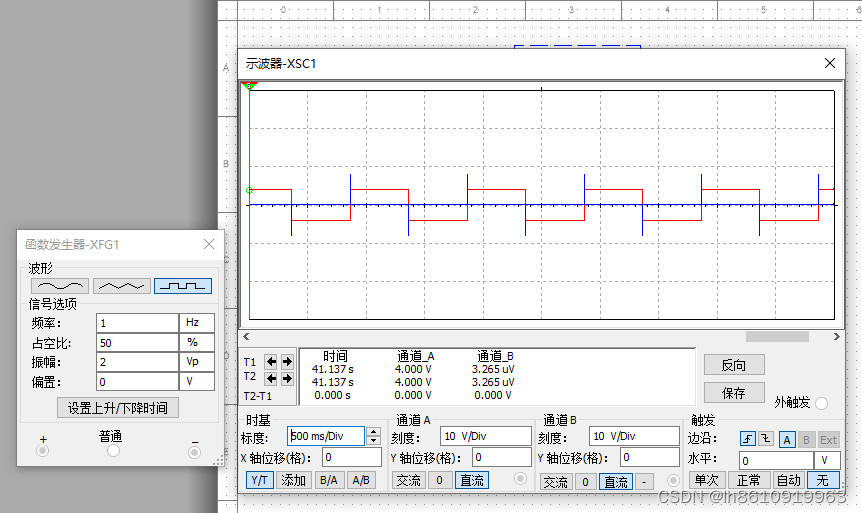

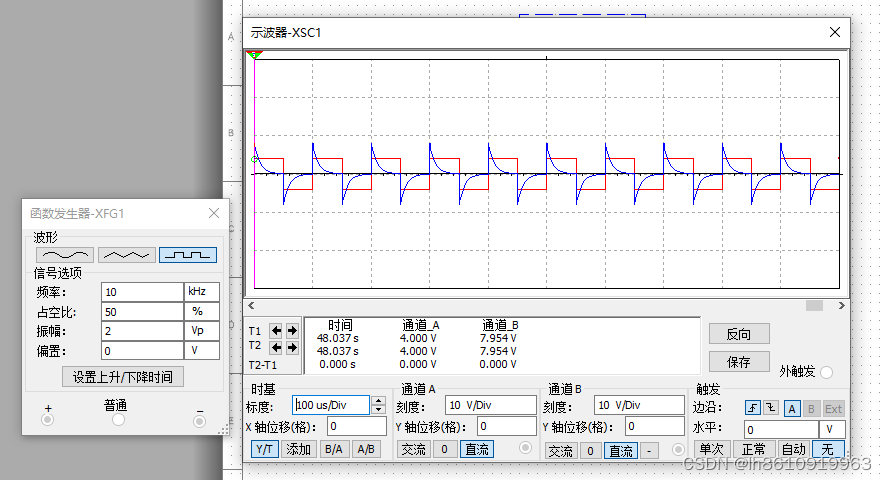

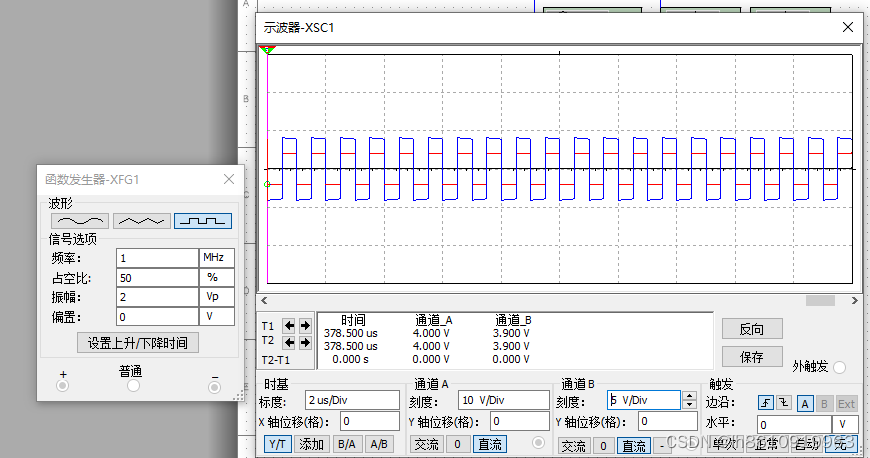

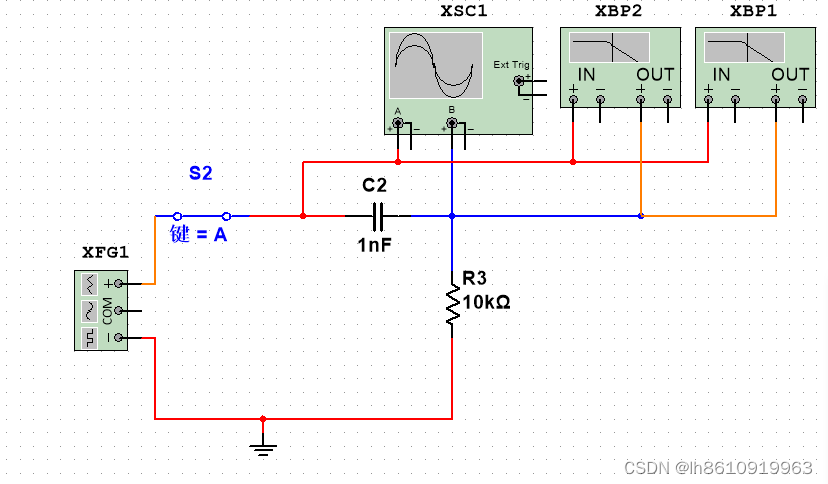

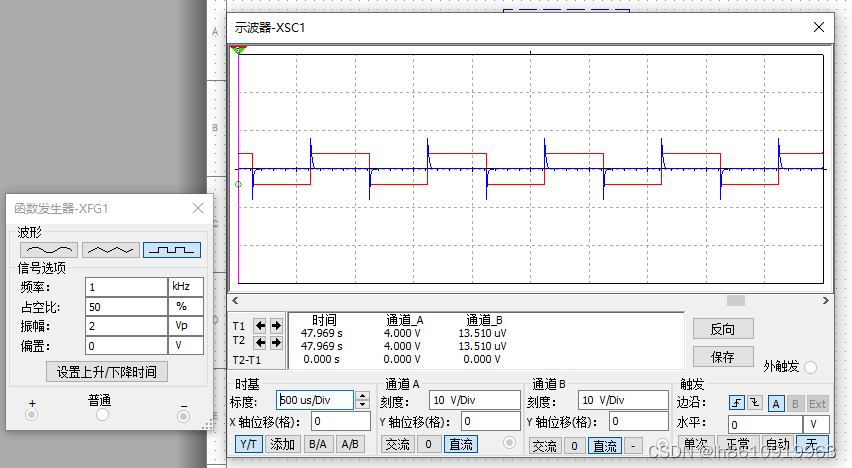

仿真电路里，RC求得时间0.1ms,已方波来举例，方波的提供的电压是固定的，有利于思考，假设提供的也是从1hz-1mhz（0.5s-0.5us）的占空比为50方波，看看是什么样的结果。

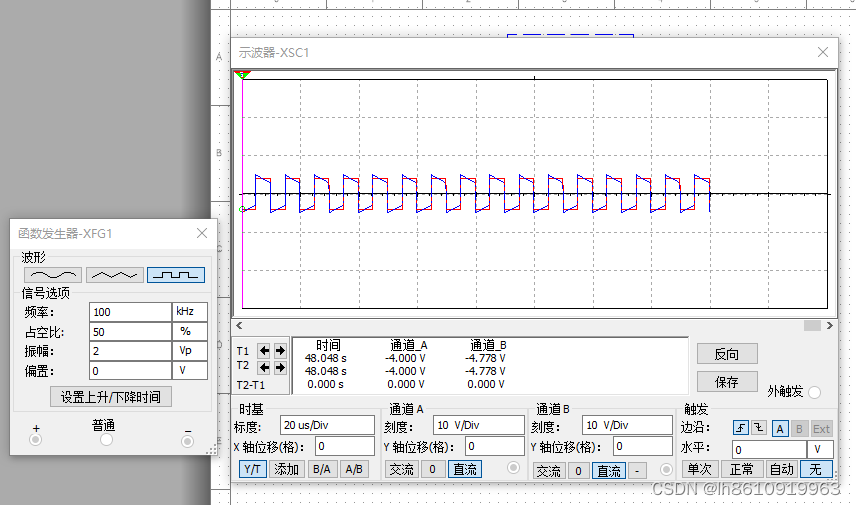

可以看到到100KHZ基本上变成方波了，可以得到充电的时间要远大于RC电路的充电时间常数这个结论，积分更容易理解，但是是相反的，要远小于，就不展开了。
