3.stm32控制蜂鸣器

前两节学习的led的点亮以及实现流水灯操作，接下来学习蜂鸣器模块的使用

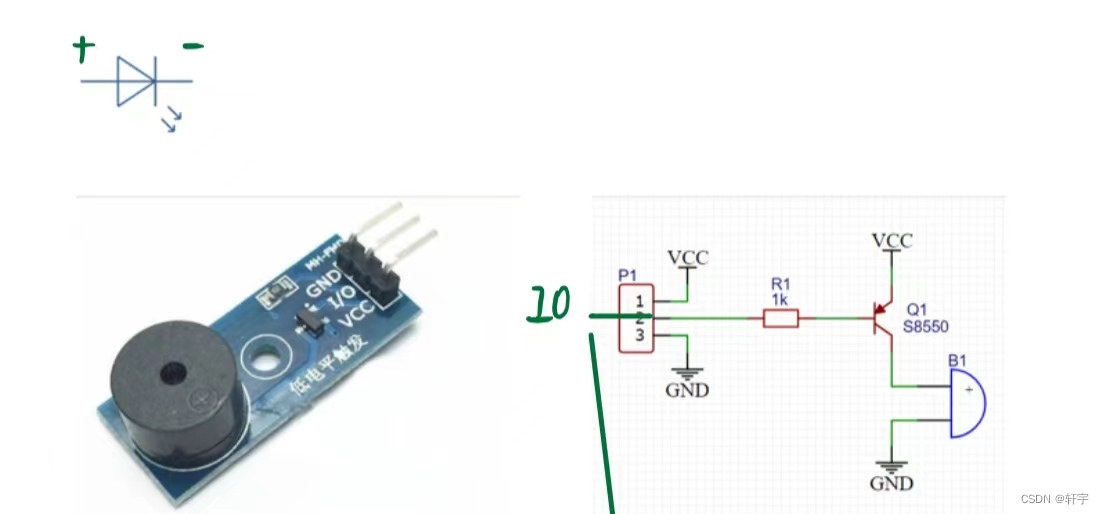

1.蜂鸣器模块的认识

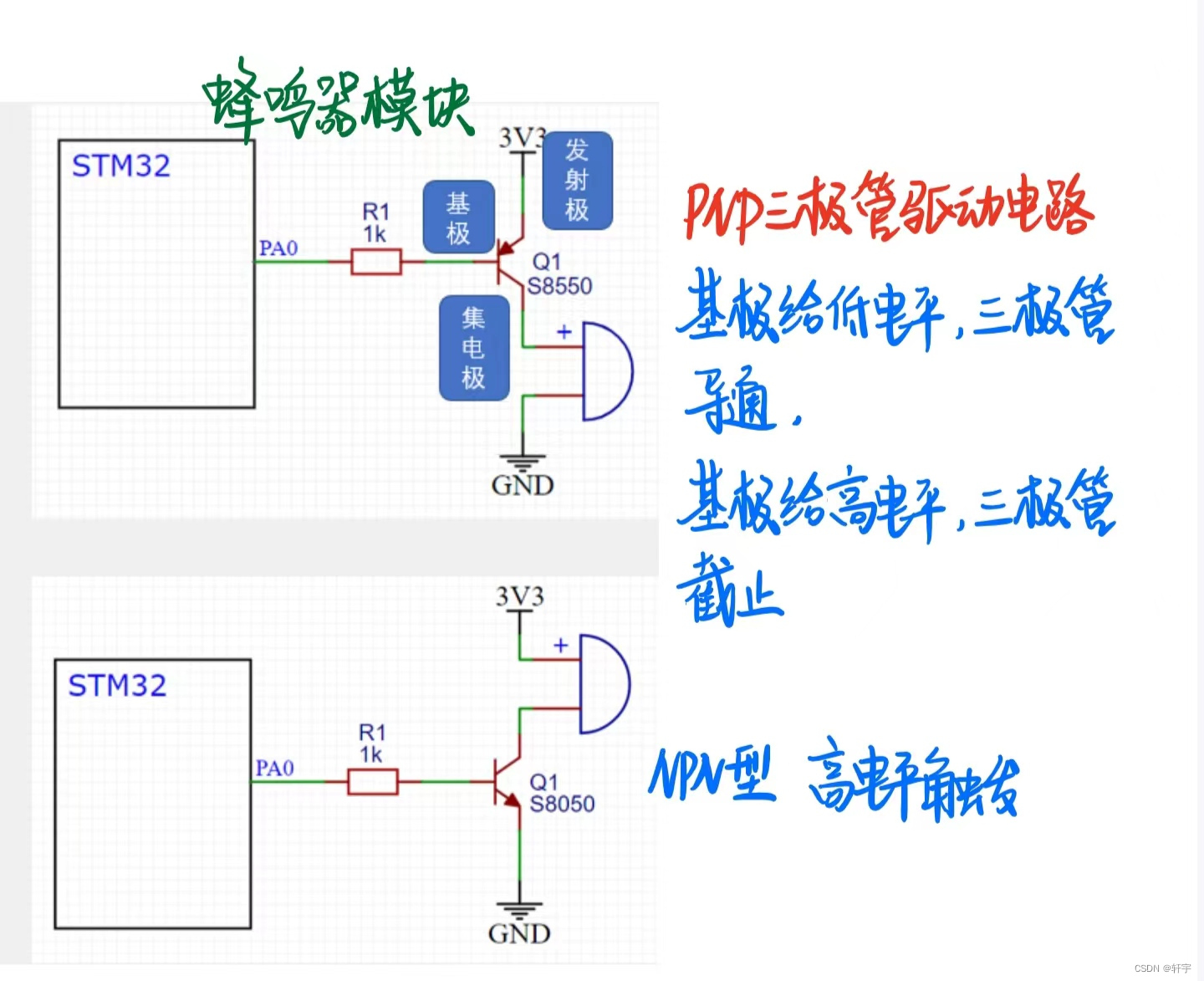

2.蜂鸣器的使用原理

PNP三极管驱动电路：基级给低电平，三极管导通，基级给高电平，三极管截止

NPN三极管驱动电路：高电平触发

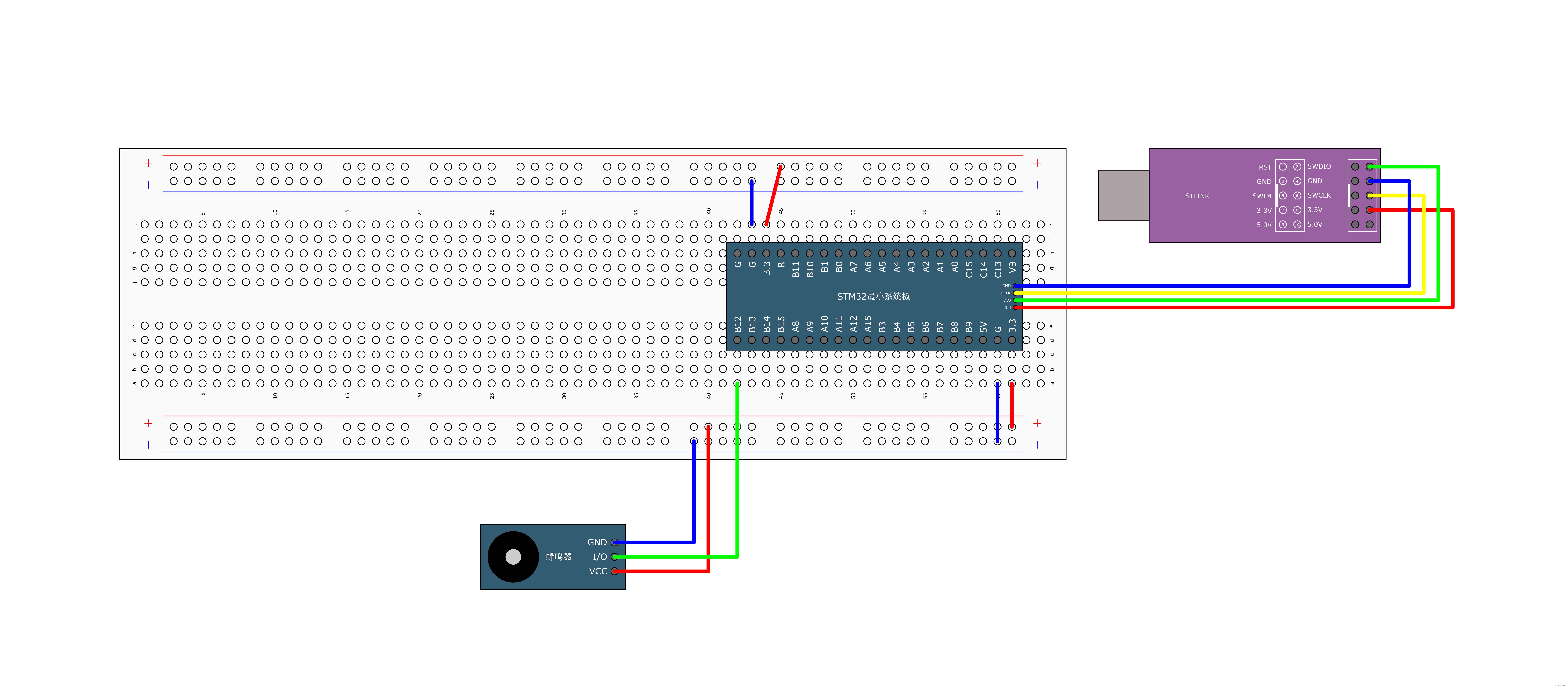

3.接线图

4.蜂鸣器代码（三短一长）

#include "stm32f10x.h"                  // Device header
#include "Delay.h"

int main(void)
{
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);

	GPIO_InitTypeDef GPIO_InitStructure;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_12; //A15,B3,B43个IO口需要避免，因为这三个是JTAG调试端口
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOB, &GPIO_InitStructure);

//0响1不响（三短一长）
while (1)
	{
		GPIO_ResetBits(GPIOB, GPIO_Pin_12);//0
		Delay_ms(100);
		GPIO_SetBits(GPIOB, GPIO_Pin_12);//1
		Delay_ms(100);
		GPIO_ResetBits(GPIOB, GPIO_Pin_12);//0
		Delay_ms(100);
		GPIO_SetBits(GPIOB, GPIO_Pin_12);//1
		Delay_ms(700);
	}
}
