本节我们利用上一节学习的中断知识，运用到定时器上，这节学习stm32本身自带的定时中断和定时器外部时钟

1定时器介绍

定时器就是定一个时间，然后让这个定时器，每隔这段时间产生一次中断，来实现每隔一个固定时间执行一段程序的目的，例如做时钟秒表，都需要一个定时中断的功能

stm32定时器介绍：STM32中一共有11个定时器，包括2个高级控制定时器、4个通用定时器、2个基本定时器，以及2个看门狗定时器和1个系统定时器。其中基本定时器、通用定时器、高级定时器类似于一种低中高搭配的组合，级别越高，功能越强大。

2.TIM介绍（定时器）

原理：TIM（Timer）定时器可以对输入的时钟（方波）进行计数，并在计数值达到设定值时触发中断

输入时钟：内部时钟，外部时钟（对输入的时钟进行计数就是计时）

定时器最基本功能：定时（定时发送 USART 数据）（定时采集 AD 数据等）

定时器与 GPIO 结合

测量输入信号脉冲宽度和产生输出波形等

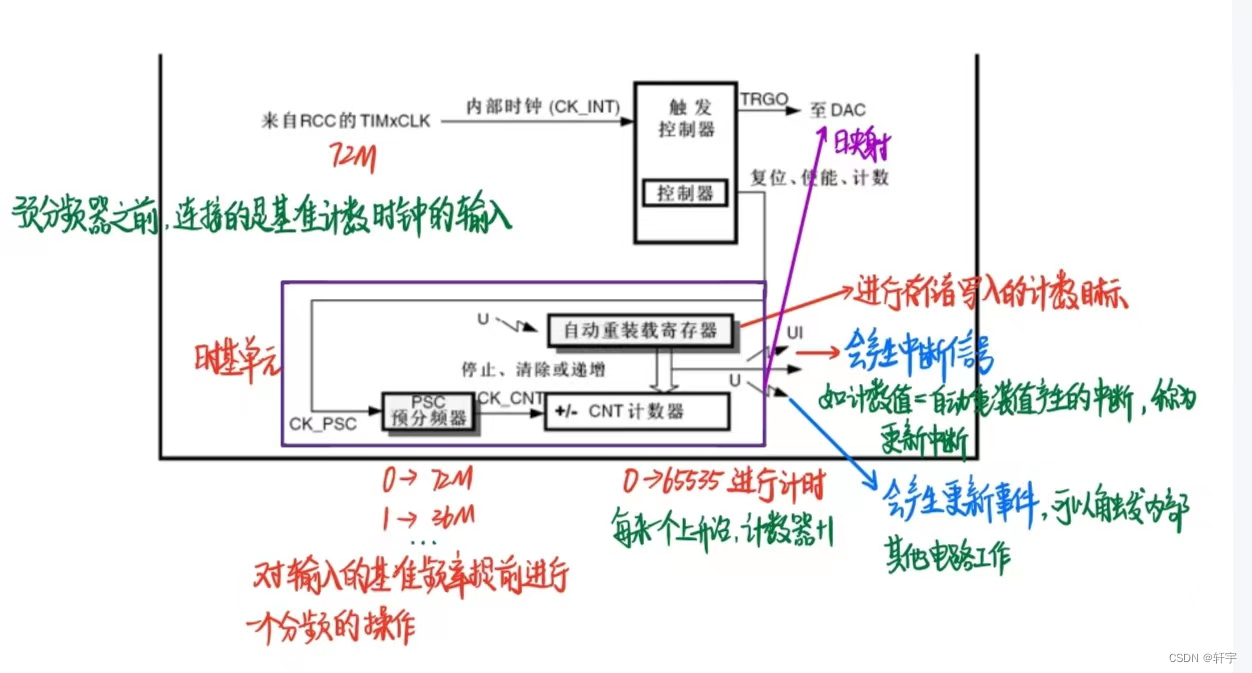

3.定时器原理图

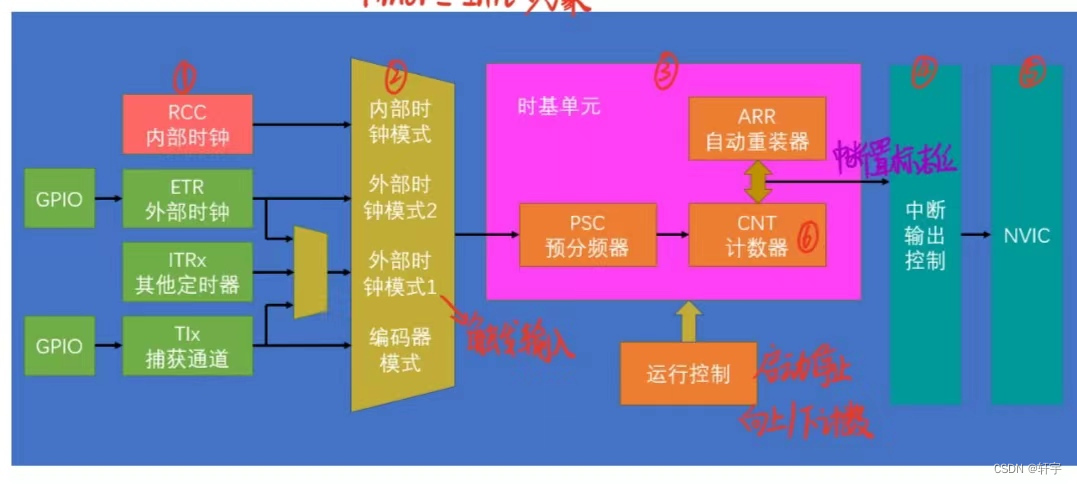

4.定时器基本中断结构图

5.定时器中断（实例）

配置过程（以配置time.c为例）（定时器和中断系统在stm32内部）

1.RCC开启时钟，此时基准时钟和整个外设的工作时钟都被打开。

RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM2, ENABLE);

2.选择时基单元的时钟源

TIM_InternalClockConfig(TIM2);

3.配置时基单元

	TIM_TimeBaseInitTypeDef TIM_TimeBaseInitStructure;//频率越低越精准，对应延时越高
	TIM_TimeBaseInitStructure.TIM_ClockDivision = TIM_CKD_DIV1;//不分频
	TIM_TimeBaseInitStructure.TIM_CounterMode = TIM_CounterMode_Up;//向上计数
	TIM_TimeBaseInitStructure.TIM_Period = 10000 - 1; //ARR自动重装值（总数）
	TIM_TimeBaseInitStructure.TIM_Prescaler = 7200 - 1;//PSC预分频器的值（一周期计多少次）
	TIM_TimeBaseInitStructure.TIM_RepetitionCounter = 0;//重复计数器的值
	TIM_TimeBaseInit(TIM2, &TIM_TimeBaseInitStructure);

4.配置输出中断控制，允许更新中断输出到NVIC

	TIM_ClearFlag(TIM2, TIM_FLAG_Update);
	TIM_ITConfig(TIM2, TIM_IT_Update, ENABLE);

5.配置NVIC，打开中断通道

	NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);

	NVIC_InitTypeDef NVIC_InitStructure;
	NVIC_InitStructure.NVIC_IRQChannel = TIM2_IRQn;
	NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;
	NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 2;
	NVIC_InitStructure.NVIC_IRQChannelSubPriority = 1;
	NVIC_Init(&NVIC_InitStructure);

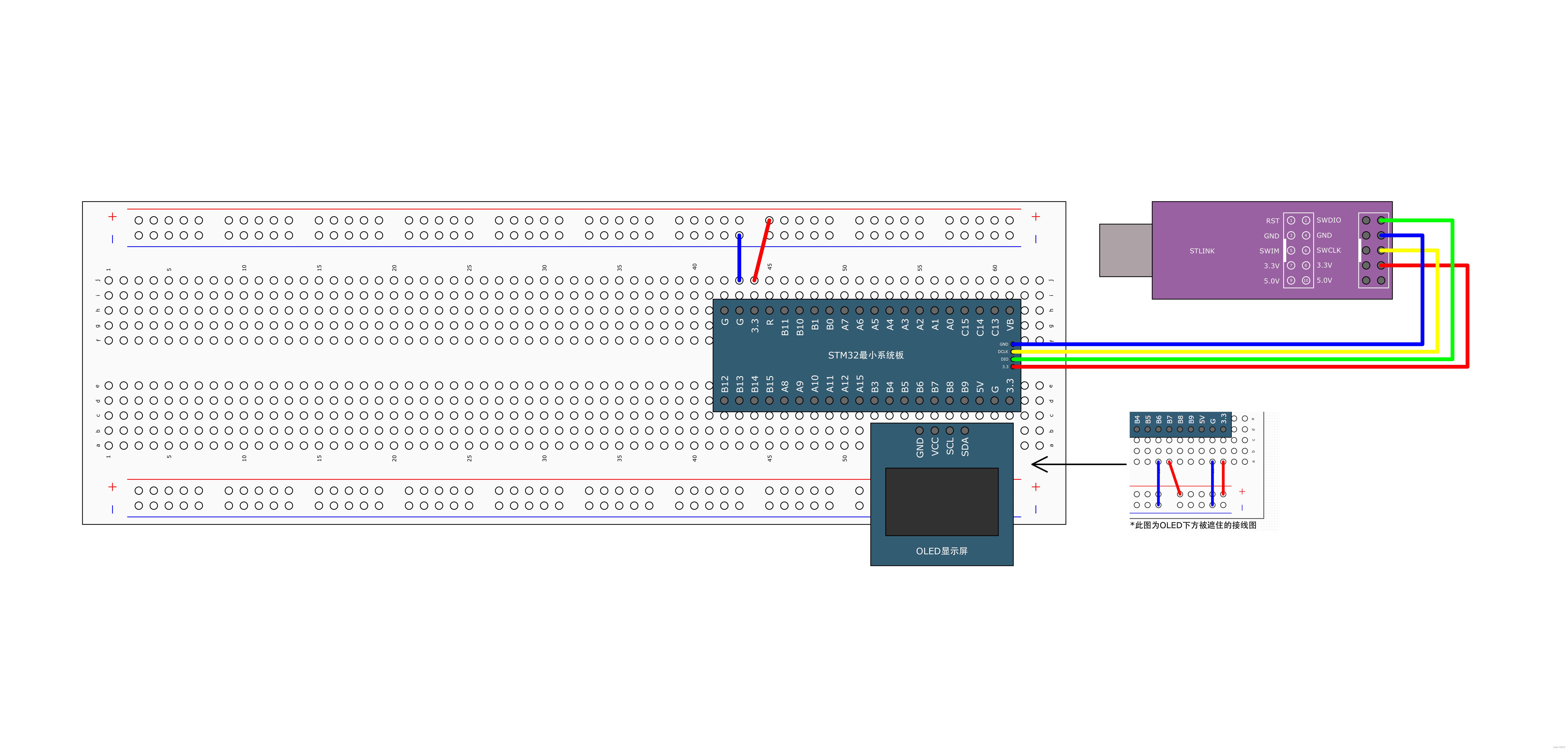

接线图如下

程序参考

main.c（OLED和Delay，key等库函数可从前面章节复制学习）

#include "stm32f10x.h"
#include "Delay.h"
#include "OLED.h"
#include "Timer.h"

uint16_t Num;

int main(void)
{
	OLED_Init();
	Timer_Init();

	OLED_ShowString(1, 1, "Num:");

	while (1)
	{
		OLED_ShowNum(1, 5, Num, 5);
	}
}

void TIM2_IRQHandler(void)
{
	if (TIM_GetITStatus(TIM2, TIM_IT_Update) == SET)
	{
		Num ++;
		TIM_ClearITPendingBit(TIM2, TIM_IT_Update);
	}
}

timer.c(本次代码初始化TIM2，也就是通用定时器)

#include "stm32f10x.h"                  // Device header

void Timer_Init(void)
{
	RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM2, ENABLE);

	TIM_InternalClockConfig(TIM2);

	TIM_TimeBaseInitTypeDef TIM_TimeBaseInitStructure;
	TIM_TimeBaseInitStructure.TIM_ClockDivision = TIM_CKD_DIV1;
	TIM_TimeBaseInitStructure.TIM_CounterMode = TIM_CounterMode_Up;
	TIM_TimeBaseInitStructure.TIM_Period = 10000 - 1;
	TIM_TimeBaseInitStructure.TIM_Prescaler = 7200 - 1;
	TIM_TimeBaseInitStructure.TIM_RepetitionCounter = 0;
	TIM_TimeBaseInit(TIM2, &TIM_TimeBaseInitStructure);

	TIM_ClearFlag(TIM2, TIM_FLAG_Update);
	TIM_ITConfig(TIM2, TIM_IT_Update, ENABLE);

	NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);

	NVIC_InitTypeDef NVIC_InitStructure;
	NVIC_InitStructure.NVIC_IRQChannel = TIM2_IRQn;
	NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;
	NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 2;
	NVIC_InitStructure.NVIC_IRQChannelSubPriority = 1;
	NVIC_Init(&NVIC_InitStructure);

	TIM_Cmd(TIM2, ENABLE);
}


void TIM2_IRQHandler(void)
{
	if (TIM_GetITStatus(TIM2, TIM_IT_Update) == SET)
	{

		TIM_ClearITPendingBit(TIM2, TIM_IT_Update);
	}
}

time.h

#ifndef __TIMER_H
#define __TIMER_H

void Timer_Init(void);

#endif

6.定时器外部时钟(实例)

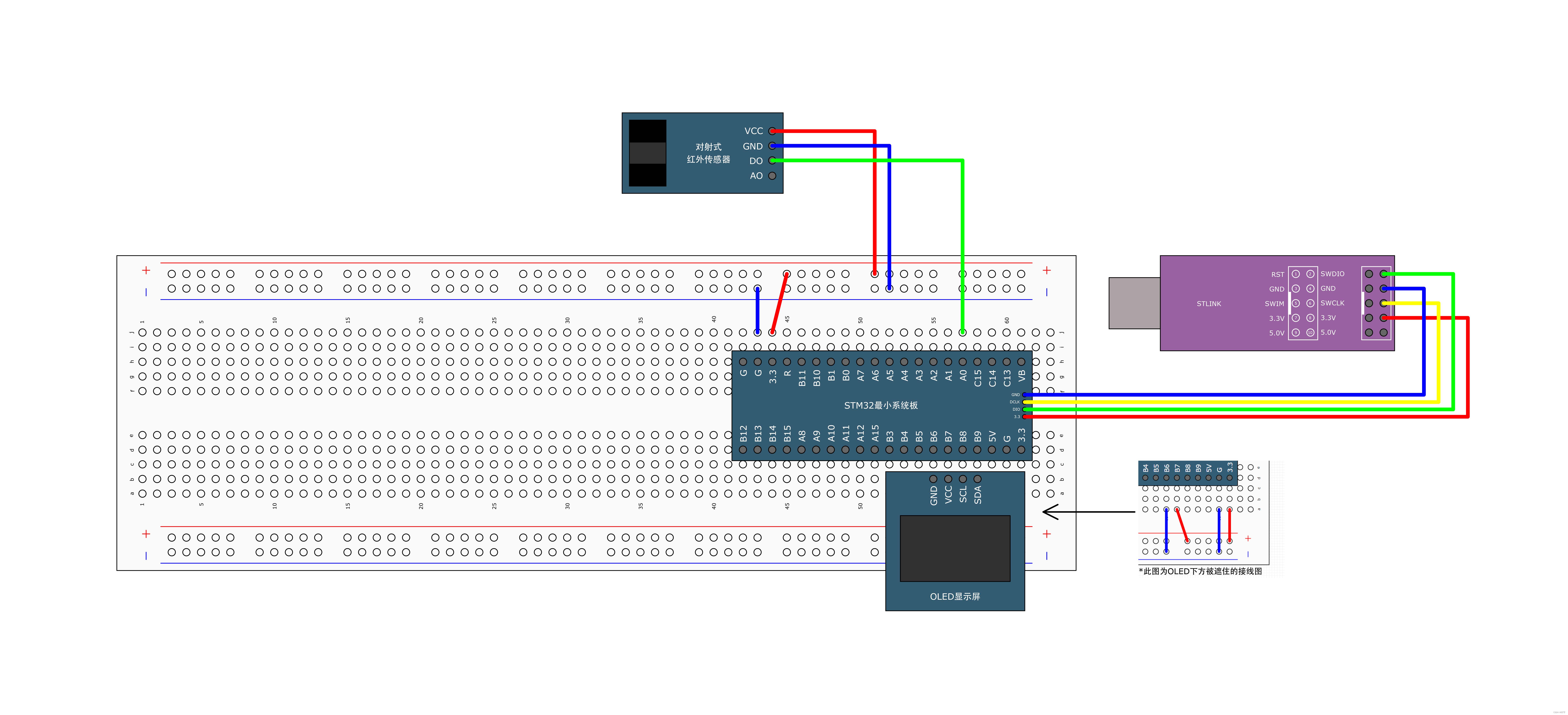

接线图如下

main.c

#include "stm32f10x.h"                  // Device header
#include "Delay.h"
#include "OLED.h"
#include "Timer.h"

uint16_t Num;

int main(void)
{
	OLED_Init();
	Timer_Init();

	OLED_ShowString(1, 1, "Num:");
	OLED_ShowString(2, 1, "CNT:");

	while (1)
	{
		OLED_ShowNum(1, 5, Num, 5);
		OLED_ShowNum(2, 5, Timer_GetCounter(), 5);
	}
}

void TIM2_IRQHandler(void)
{
	if (TIM_GetITStatus(TIM2, TIM_IT_Update) == SET)
	{
		Num ++;
		TIM_ClearITPendingBit(TIM2, TIM_IT_Update);
	}
}

timer.c

#include "stm32f10x.h"                  // Device header

void Timer_Init(void)
{
	RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM2, ENABLE);
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);

	GPIO_InitTypeDef GPIO_InitStructure;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU;
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOA, &GPIO_InitStructure);

	TIM_ETRClockMode2Config(TIM2, TIM_ExtTRGPSC_OFF, TIM_ExtTRGPolarity_NonInverted, 0x0F);

	TIM_TimeBaseInitTypeDef TIM_TimeBaseInitStructure;
	TIM_TimeBaseInitStructure.TIM_ClockDivision = TIM_CKD_DIV1;
	TIM_TimeBaseInitStructure.TIM_CounterMode = TIM_CounterMode_Up;
	TIM_TimeBaseInitStructure.TIM_Period = 10 - 1;
	TIM_TimeBaseInitStructure.TIM_Prescaler = 1 - 1;
	TIM_TimeBaseInitStructure.TIM_RepetitionCounter = 0;
	TIM_TimeBaseInit(TIM2, &TIM_TimeBaseInitStructure);

	TIM_ClearFlag(TIM2, TIM_FLAG_Update);
	TIM_ITConfig(TIM2, TIM_IT_Update, ENABLE);

	NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);

	NVIC_InitTypeDef NVIC_InitStructure;
	NVIC_InitStructure.NVIC_IRQChannel = TIM2_IRQn;
	NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;
	NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 2;
	NVIC_InitStructure.NVIC_IRQChannelSubPriority = 1;
	NVIC_Init(&NVIC_InitStructure);

	TIM_Cmd(TIM2, ENABLE);
}

uint16_t Timer_GetCounter(void)
{
	return TIM_GetCounter(TIM2);
}

/*
void TIM2_IRQHandler(void)
{
	if (TIM_GetITStatus(TIM2, TIM_IT_Update) == SET)
	{

		TIM_ClearITPendingBit(TIM2, TIM_IT_Update);
	}
}

time.h

#ifndef __TIMER_H
#define __TIMER_H

void Timer_Init(void);
uint16_t Timer_GetCounter(void);

#endif
