FPGA组合逻辑设计

一、组合逻辑基础与设计流程

1.1 组合逻辑电路特性

        组合逻辑电路在数字电路领域中占据着举足轻重的地位，其特性鲜明，理解这些特性是深入掌握数字电路设计的关键。

        从功能特性来看，组合逻辑电路的输出仅依赖当前输入 。这意味着在任何时刻，电路的输出状态仅仅由该时刻各个输入信号的取值组合所决定，与电路过去的状态毫无关联。就好比一个简单的投票器，有三个投票按钮作为输入，当三个按钮都按下（输入为 111）时，输出通过信号（输出为 1）；只要有一个按钮没按下（输入为 0xx、x0x、xx0），输出不通过信号（输出为 0） ，整个过程不涉及对过去投票状态的记忆。这种特性使得组合逻辑电路在处理一些即时性、无状态依赖的逻辑问题时，表现得十分高效和直接。

        在电路结构上，组合逻辑电路无反馈回路和存储单元 。没有反馈回路意味着信号在电路中是单向传输的，从输入端口进入，经过一系列逻辑门的运算处理后，直接从输出端口输出，不会出现信号从输出端又返回输入端的情况。而没有存储单元则表明电路不具备记忆功能，无法保存之前的输入或输出状态。以一个简单的与门电路为例，它有两个输入 A 和 B，一个输出 Y，当 A = 1，B = 1 时，Y = 1；当 A 和 B 中有一个为 0 时，Y = 0 ，每次输入变化时，输出立即响应新的输入，不会受到之前输入状态的影响。

        在数字电路的世界里，存在着许多典型的组合逻辑电路结构，如多路选择器、译码器、加法器等。这些电路结构虽然功能各异，但都遵循着组合逻辑电路的基本特性。多路选择器可以根据选择信号，从多个输入数据中选择一个输出，在数据传输和切换场景中应用广泛；译码器能够将二进制代码转换为对应的输出信号，常用于地址译码、显示控制等；加法器则实现了二进制数的加法运算，是数字运算系统的核心组件之一 。它们作为组合逻辑电路的典型代表，不仅体现了组合逻辑电路的特性，也为构建复杂的数字系统提供了基础模块。

1.2 FPGA 开发流程

        在利用 FPGA 实现组合逻辑电路的过程中，一套严谨且系统的开发流程是确保项目成功的关键。这个流程涵盖了从最初的需求分析到最终的上板测试等多个重要阶段，每个阶段都紧密相连，缺一不可。

        需求分析与模块划分是整个开发流程的起点，也是最为关键的环节之一。在这个阶段，需要深入理解项目的具体需求，明确所要实现的功能以及性能指标。以设计一个简单的数字时钟为例，我们需要确定时钟的计时范围（如 24 小时制还是 12 小时制）、显示格式（数字显示还是指针显示）、是否具备闹钟功能等。根据这些需求，将整个系统划分为多个功能模块，如计时模块、显示驱动模块、按键控制模块等。合理的模块划分有助于降低系统的复杂度，提高代码的可读性和可维护性，为后续的开发工作奠定坚实的基础。

        Verilog 代码编写是将设计思路转化为硬件描述语言的过程。在编写代码时，需要严格遵循 Verilog 语言的语法规则，运用合适的逻辑结构和语句来实现各个模块的功能。对于前面提到的数字时钟设计，计时模块可以通过计数器来实现时间的递增，显示驱动模块则需要将计时模块输出的时间数据转换为适合显示器的格式 。在编写代码过程中，要注重代码的规范性和可扩展性，适当添加注释，以便于他人阅读和理解。同时，还可以采用模块化设计思想，将不同功能的代码封装成独立的模块，方便复用和修改。

        RTL 综合与仿真验证是确保代码正确性和功能完整性的重要步骤。RTL 综合是将 Verilog 代码转换为门级网表的过程，综合工具会根据目标 FPGA 芯片的特性和约束条件，对代码进行优化和映射，生成对应的硬件逻辑结构。而仿真验证则是通过模拟输入信号，观察输出结果，来验证设计的功能是否符合预期。在数字时钟的仿真验证中，可以设置不同的初始时间和按键操作，检查计时是否准确、显示是否正确以及闹钟功能是否正常 。通过仿真验证，可以及时发现代码中存在的逻辑错误和功能缺陷，进行修改和优化，避免在硬件实现阶段出现问题，节省开发时间和成本。

        管脚约束与上板测试是将设计实现到硬件平台上的最后两个步骤。管脚约束是指将设计中的输入输出信号与 FPGA 芯片的实际管脚进行对应映射，明确每个信号在芯片上的物理连接位置。这一步骤需要根据 FPGA 芯片的管脚定义和电路板的设计进行准确设置，确保信号能够正确传输。上板测试则是将编写好的代码下载到 FPGA 芯片中，在实际硬件环境中进行测试和验证。在数字时钟的上板测试中，需要检查时钟的显示是否清晰、按键操作是否灵敏、系统运行是否稳定等 。如果发现问题，需要结合硬件调试工具（如逻辑分析仪、示波器等）对问题进行定位和解决，直至系统能够正常稳定运行。

二、多路选择器实现详解

2.1 2 选 1 多路选择器原理

        2 选 1 多路选择器作为数字电路中基础且常用的组件，其原理简洁而高效。它的核心功能是根据选择信号（sel）的状态，从两路输入信号（in1 和 in2）中精准地选通一路作为输出（out） 。这种选择机制在数据传输和处理过程中发挥着关键作用，就好比一个智能开关，能够根据特定的控制信号，在两条数据通道中灵活切换，确保所需的数据能够顺利传输到下一级电路。

        为了更直观地理解其工作过程，我们可以借助真值表这一有力工具 。如下表所示：

sel	in1	in2	out
0	X	X	in2
1	X	X	in1

        从真值表中可以清晰地看出，当选择信号 sel 为 0 时，无论 in1 处于何种状态，输出 out 都与 in2 相等 。这就像是开关连接到了 in2 这一路数据通道，in2 的数据得以畅通无阻地输出。例如，在一个简单的音频切换电路中，in1 和 in2 分别连接两个不同的音频信号源，当 sel 为 0 时，我们就能听到 in2 所对应的音频内容。而当 sel 为 1 时，输出 out 则与 in1 一致，此时开关切换到 in1 的数据通道，in1 的数据被输出 。这种根据选择信号进行数据选择的方式，使得 2 选 1 多路选择器在数字系统中具有极高的灵活性和实用性，能够满足各种不同的应用场景需求。

2.2 三种代码实现方式

        在 FPGA 开发中，使用 Verilog 语言实现 2 选 1 多路选择器有多种方式，每种方式都有其独特的语法结构和特点。

        第一种方式是利用 assign 语句结合条件运算符（三目运算符） 。代码如下：

module mux2_1(
    input in1,
    input in2,
    input sel,
    output out
);
    assign out = (sel == 1'b1) ? in1 : in2;
endmodule

        在这段代码中，assign 语句用于对信号进行连续赋值。条件运算符(sel == 1'b1) ? in1 : in2的作用是判断 sel 的值 。如果 sel 为 1，就返回 in1 的值赋给 out；如果 sel 为 0，就返回 in2 的值赋给 out 。这种方式代码简洁明了，逻辑清晰，能够直观地体现多路选择器的功能，综合工具也能高效地将其转换为对应的硬件逻辑。

        第二种实现方式是通过 always 语句块结合 if - else 语句 。代码如下：

module mux2_1(
    input in1,
    input in2,
    input sel,
    output reg out
);
    always@(*) begin
        if(sel == 1'b1) begin
            out = in1;
        end else begin
            out = in2;
        end
    end
endmodule

        always 语句块表示只要其敏感列表中的信号（这里使用通配符*表示所有输入信号）发生变化，就会执行块内的语句 。在块内，通过 if - else 语句对 sel 的值进行判断 。当 sel 为 1 时，将 in1 赋值给 out；当 sel 为 0 时，将 in2 赋值给 out 。这种方式在描述复杂逻辑时具有更好的可读性，方便开发者理解和维护代码。

        第三种方式是使用 always 语句块结合 case 语句 。代码如下：

module mux2_1(
    input in1,
    input in2,
    input sel,
    output reg out
);
    always@(*) begin
        case(sel)
            1'b0: out = in2;
            1'b1: out = in1;
            default: ;
        endcase
    end
endmodule

        case 语句根据 sel 的值进行分支选择 。当 sel 为 0 时，执行out = in2;；当 sel 为 1 时，执行out = in1; 。default 语句用于处理其他可能的情况，在这里由于 sel 只有两种取值，所以 default 语句可以省略 。这种方式在处理多条件分支时非常方便，代码结构清晰，易于阅读和调试。

2.3 仿真验证

        仿真验证是确保 2 选 1 多路选择器设计正确性的重要环节，通过仿真可以在硬件实现之前，全面地检查设计的功能是否符合预期。

        在进行仿真时，首先需要生成随机激励信号，以覆盖各种可能的输入情况 。下面是一个简单的测试平台（Testbench）代码，用于生成随机激励并对 2 选 1 多路选择器进行仿真验证：

`timescale 1ns / 1ns
module tb_mux2_1();
    reg in1;
    reg in2;
    reg sel;
    wire out;
    mux2_1 uut(
       .in1(in1),
       .in2(in2),
       .sel(sel),
       .out(out)
    );
    initial begin
        in1 = 0;
        in2 = 0;
        sel = 0;
        #20;
        in1 = 0;
        in2 = 1;
        sel = 0;
        #20;
        in1 = 1;
        in2 = 0;
        sel = 0;
        #20;
        in1 = 1;
        in2 = 1;
        sel = 0;
        #20;
        in1 = 0;
        in2 = 0;
        sel = 1;
        #20;
        in1 = 0;
        in2 = 1;
        sel = 1;
        #20;
        in1 = 1;
        in2 = 0;
        sel = 1;
        #20;
        in1 = 1;
        in2 = 1;
        sel = 1;
        #20;
        $stop;
    end
endmodule

        在这个测试平台中，首先定义了与 2 选 1 多路选择器输入输出相对应的 reg 型变量 in1、in2、sel 和 wire 型变量 out 。然后通过实例化 2 选 1 多路选择器模块mux2_1 uut，将测试平台中的信号与多路选择器的端口进行连接 。在 initial 块中，通过多次改变 in1、in2 和 sel 的值，并使用#20语句来控制时间延迟，模拟不同输入情况下多路选择器的工作状态 。最后使用$stop语句暂停仿真，以便观察仿真结果。

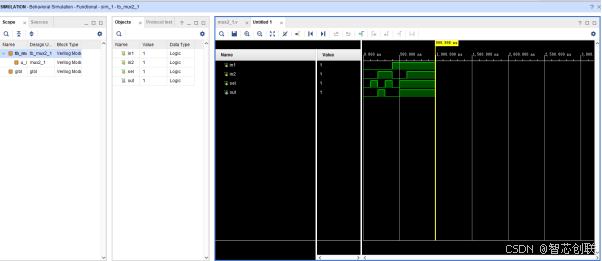

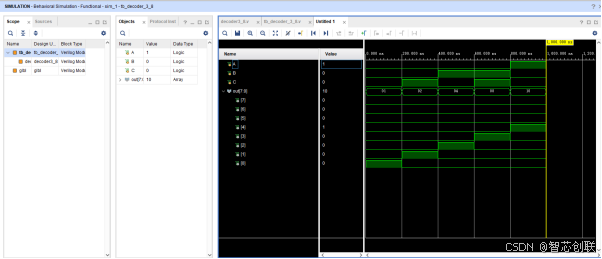

        使用仿真工具Vivado Simulator 运行上述测试平台，就可以得到多路选择器的仿真波形 。

三、3-8 译码器设计实践

3.1 译码器工作原理

        3-8 译码器作为数字电路中一种重要的组合逻辑电路，其工作原理基于将 3 位输入编码精准地映射到 8 位输出 。它能够根据 3 位输入信号的不同组合状态，在 8 个输出端口中，使对应的某一个输出端口呈现有效电平（通常为高电平或低电平，具体取决于设计），而其余输出端口则保持无效电平 。例如，当输入为 3'b000 时，输出端口中的某一个（如 Y0）会变为有效电平，其余 Y1 - Y7 则为无效电平；当输入变为 3'b001 时，输出端口中的 Y1 变为有效电平，其他端口为无效电平，以此类推。这种映射关系使得 3-8 译码器在数字系统中能够发挥独特的作用。

        在实际应用场景中，3-8 译码器有着广泛的用途。在地址译码方面，假设一个微处理器需要访问多个不同的存储单元或外设 ，地址总线输出的地址信号经过 3-8 译码器译码后，就可以选择对应的存储单元或外设进行数据传输或控制操作 。比如，在一个简单的计算机存储系统中，有 8 个存储模块，3-8 译码器可以根据输入的 3 位地址信号，选择其中一个存储模块进行读写操作，实现对不同存储区域的精准访问。在状态机控制中，状态机的当前状态可以用 3 位二进制编码表示 ，通过 3-8 译码器将这些编码转换为对应的输出信号，从而控制状态机的各种动作和行为 。例如，在一个交通灯控制状态机中，不同的状态编码经过 3-8 译码器后，可以分别控制红灯、绿灯、黄灯的点亮与熄灭，实现交通灯的有序切换和控制。

3.2 Verilog 实现

        在 Verilog 中实现 3-8 译码器，可以采用两种常见的方式，即 if - else 语句和 case 语句 。

        使用 if - else 语句实现的代码如下：

module decoder3_8_ifelse(
    input wire [2:0] in,
    output reg [7:0] out
);
    always@(*) begin
        out = 8'b11111111;  // 初始默认输出全为高电平（假设有效电平为低电平）
        if(in == 3'b000) begin
            out = 8'b11111110;
        end else if(in == 3'b001) begin
            out = 8'b11111101;
        end else if(in == 3'b010) begin
            out = 8'b11111011;
        end else if(in == 3'b011) begin
            out = 8'b11110111;
        end else if(in == 3'b100) begin
            out = 8'b11101111;
        end else if(in == 3'b101) begin
            out = 8'b11011111;
        end else if(in == 3'b110) begin
            out = 8'b10111111;
        end else if(in == 3'b111) begin
            out = 8'b01111111;
        end
    end
endmodule

        在这段代码中，always 块对输入信号 in 的变化敏感 。首先将输出 out 初始化为全高电平，然后通过一系列 if - else 语句对 in 的不同取值进行判断 。当 in 与某一个条件匹配时，就将对应的输出值赋给 out 。

        使用 case 语句实现的代码如下：

module decoder3_8_case(
    input wire [2:0] in,
    output reg [7:0] out
);
    always@(*) begin
        case(in)
            3'b000: out = 8'b11111110;
            3'b001: out = 8'b11111101;
            3'b010: out = 8'b11111011;
            3'b011: out = 8'b11110111;
            3'b100: out = 8'b11101111;
            3'b101: out = 8'b11011111;
            3'b110: out = 8'b10111111;
            3'b111: out = 8'b01111111;
            default: out = 8'b11111111;  // 默认情况
        endcase
    end
endmodule

        这里的 always 块同样对 in 的变化敏感 。case 语句根据 in 的值进行分支选择 ，当 in 与某一个分支的值匹配时，就执行对应的赋值语句 。default 分支用于处理其他未列举的情况，这里将 out 赋值为全高电平。

四、半加器与全加器设计

4.1 半加器实现

        半加器作为加法运算的基础单元，在数字电路中承担着重要的角色，其功能是实现两个 1 位二进制数的加法运算，产生一个和位（Sum）以及一个进位位（Carry） 。在这个简单而关键的运算过程中，不考虑来自低位的进位，使得半加器成为构建更复杂加法器的基石。例如，在对两个 8 位二进制数进行加法运算时，最低位的相加就可以直接使用半加器，因为它不需要考虑更低位的进位情况。

        从逻辑表达式的角度来看，半加器的和位 Sum 等于两个输入信号 A 和 B 的异或运算结果 ，即 Sum = A ^ B 。这是因为异或运算的特性恰好满足半加器和位的计算需求，当 A 和 B 不同时，Sum 为 1；当 A 和 B 相同时，Sum 为 0 。而异或运算可以用逻辑门来实现，在硬件层面上，通过两个与门、一个或门和一个非门就可以搭建出异或逻辑电路，进而实现和位的计算。进位位 Carry 则等于 A 和 B 的与运算结果 ，即 Carry = A & B 。与运算的特性决定了只有当 A 和 B 都为 1 时，Carry 才为 1，否则为 0 ，这与半加器进位位的产生条件完全一致。在硬件实现中，一个简单的与门就能完成进位位的计算。

        使用 Verilog 语言实现半加器，可以采用 assign 语句直接描述逻辑关系 。代码如下：

module half_adder(
    input wire A,
    input wire B,
    output wire Sum,
    output wire Carry
);
    assign Sum = A ^ B;
    assign Carry = A & B;
endmodule

        在这段代码中，assign 语句用于连续赋值，清晰地表达了半加器的逻辑功能 。通过这种方式，将输入信号 A 和 B 经过相应的逻辑运算后，分别赋值给输出信号 Sum 和 Carry ，简洁明了地实现了半加器的设计。

4.2 全加器的层次化设计

        全加器是在半加器的基础上进行扩展的更为复杂且功能强大的加法运算单元 ，它不仅要处理两个 1 位二进制数（设为 A 和 B）的相加，还要考虑来自低位的进位信号 Cin ，最终输出本位的和位 Sum 以及向高位的进位信号 Cout 。在多位二进制数相加的场景中，全加器的作用尤为关键。以两个 4 位二进制数相加为例，从最低位开始，每一位都需要使用全加器进行计算，除了最低位的全加器的 Cin 为 0 外，其他位的全加器的 Cin 都是来自低位全加器的 Cout ，通过这种方式，实现了多位二进制数的准确相加。

        全加器的逻辑表达式为：Sum = A ^ B ^ Cin ，Cout = (A & B) | (B & Cin) | (A & Cin) 。和位 Sum 的计算是通过对 A、B 和 Cin 进行异或运算得到的 。这是因为在考虑低位进位的情况下，只有当三个输入信号中有奇数个 1 时，和位才为 1，而异或运算恰好能满足这一逻辑需求 。在硬件实现上，需要多个逻辑门的组合来实现这一复杂的异或运算。进位位 Cout 的计算则是通过对 A 和 B、B 和 Cin、A 和 Cin 分别进行与运算，然后将这三个结果进行或运算得到的 。这是因为只要 A 和 B、B 和 Cin、A 和 Cin 这三组中有一组同时为 1，就会产生进位 ，在硬件层面上，需要多个与门和一个或门来完成这一逻辑运算。

        利用层次化设计思想，全加器可以通过调用两个半加器模块来巧妙实现 。具体实现过程如下：

module full_adder(
    input wire A,
    input wire B,
    input wire Cin,
    output wire Sum,
    output wire Cout
);
    wire h1_sum;
    wire h1_cout;
    wire h2_cout;
    half_adder u1(
       .A(A),
       .B(B),
       .Sum(h1_sum),
       .Carry(h1_cout)
    );
    half_adder u2(
       .A(h1_sum),
       .B(Cin),
       .Sum(Sum),
       .Carry(h2_cout)
    );
    assign Cout = h1_cout | h2_cout;
endmodule

        在这段代码中，首先定义了三个中间信号 h1_sum、h1_cout 和 h2_cout 。然后实例化了两个半加器模块 u1 和 u2 。第一个半加器 u1 将输入信号 A 和 B 进行相加，得到的和位 h1_sum 和进位位 h1_cout 作为第二个半加器 u2 的输入 。第二个半加器 u2 将 h1_sum 与来自低位的进位信号 Cin 再次相加，得到最终的和位 Sum 以及进位位 h2_cout 。最后，通过 assign 语句将两个半加器产生的进位位 h1_cout 和 h2_cout 进行或运算，得到全加器的进位输出 Cout 。这种层次化设计方法不仅提高了代码的可读性和可维护性，还充分利用了已有的半加器模块，减少了重复设计，提高了设计效率 。

五、层次化设计实战应用

5.1 四位加法器构建

        四位加法器的构建是层次化设计在数字电路领域的一个典型应用，它充分展示了如何通过合理的模块划分和组合，实现复杂的数字运算功能。

        在构建四位加法器时，我们以之前设计的全加器为基础单元 。由于四位加法器需要处理四个位的二进制数相加，因此需要四个全加器模块协同工作 。每个全加器负责处理一位的加法运算，并且要考虑来自低位的进位信号，以及向高位输出进位信号。在连接这些全加器模块时，低位全加器的进位输出（Cout）要与相邻高位全加器的进位输入（Cin）相连 ，形成一个链式结构，确保每一位的加法运算都能正确考虑到低位的进位情况。例如，最低位的全加器的 Cin 通常设为 0，因为它没有更低位的进位输入；而次低位全加器的 Cin 则连接最低位全加器的 Cout，以此类推。

        下面是使用 Verilog 语言实现四位加法器的代码：

module adder4bit(
    input wire [3:0] A,
    input wire [3:0] B,
    input wire Cin,
    output wire [3:0] Sum,
    output wire Cout
);
    wire c1, c2, c3;
    full_adder u0(
       .A(A[0]),
       .B(B[0]),
       .Cin(Cin),
       .Sum(Sum[0]),
       .Cout(c1)
    );
    full_adder u1(
       .A(A[1]),
       .B(B[1]),
       .Cin(c1),
       .Sum(Sum[1]),
       .Cout(c2)
    );
    full_adder u2(
       .A(A[2]),
       .B(B[2]),
       .Cin(c2),
       .Sum(Sum[2]),
       .Cout(c3)
    );
    full_adder u3(
       .A(A[3]),
       .B(B[3]),
       .Cin(c3),
       .Sum(Sum[3]),
       .Cout(Cout)
    );
endmodule

        在这段代码中，首先定义了输入输出端口 。输入端口包括 4 位的操作数 A 和 B，以及来自低位的进位信号 Cin ；输出端口包括 4 位的和位 Sum，以及向高位的进位信号 Cout 。然后通过实例化四个全加器模块 u0、u1、u2 和 u3，将它们按照链式结构连接起来 。每个全加器模块的输入输出端口都与相应的信号进行了正确的连接，从而实现了四位二进制数的加法运算 。通过这种层次化设计方式，将复杂的四位加法器功能分解为多个简单的全加器模块，不仅提高了代码的可读性和可维护性，也方便了后续的调试和优化工作 。

5.2 设计优化技巧

        在进行数字电路设计时，尤其是基于 FPGA 的设计，采用有效的设计优化技巧能够显著提升电路的性能、降低资源消耗，使设计更加高效和可靠。以下是几种常见且实用的设计优化技巧：

（1）同步复位设计

        同步复位是一种在时钟上升沿或下降沿触发复位操作的设计方式 。与异步复位相比，同步复位具有更高的稳定性和可预测性 。在使用同步复位时，复位信号只有在时钟有效沿到来时才会起作用，这就避免了异步复位可能带来的亚稳态问题 。例如，在一个状态机设计中，如果使用异步复位，当复位信号在时钟信号的不稳定期间（如时钟上升沿或下降沿附近）发生变化时，可能会导致触发器进入亚稳态，使得状态机的状态出现混乱 。而同步复位则严格按照时钟的节奏进行复位操作，确保所有触发器在同一时刻进入复位状态，从而提高了系统的稳定性 。在 Verilog 代码中，实现同步复位的方式通常是在 always 块的敏感列表中只包含时钟信号，然后在 always 块内部通过条件判断来进行复位操作 ，如下所示：

always@(posedge clk) begin
    if(reset) begin
        // 复位操作
        state <= initial_state;
    end else begin
        // 正常逻辑
        case(state)
            // 状态转移逻辑
        endcase
    end
end

（2）资源共享策略

        资源共享策略是指在设计中充分利用 FPGA 内部的硬件资源，避免资源的重复使用，从而降低资源消耗，提高资源利用率 。例如，在一个包含多个功能模块的设计中，如果多个模块都需要进行相同的算术运算（如加法、乘法等），可以将这些运算功能封装成一个独立的模块，供其他模块共享使用 。以一个数字信号处理系统为例，其中多个滤波器模块都需要进行乘法运算来实现滤波功能 。如果每个滤波器模块都单独实现乘法运算逻辑，将会占用大量的乘法器资源 。而采用资源共享策略，将乘法运算模块独立出来，各个滤波器模块通过调用该共享乘法模块来完成乘法运算，这样不仅减少了乘法器资源的占用，还提高了代码的复用性和可维护性 。在 Verilog 中，可以通过模块实例化的方式来实现资源共享 ，将共享模块的输入输出端口与需要使用该功能的模块进行连接，实现资源的共享使用 。

（3）关键路径优化

        关键路径是指在数字电路中，从输入信号到输出信号经过的所有逻辑门延迟之和最长的路径 。关键路径的延迟直接影响着电路的最高工作频率，因此对关键路径进行优化是提高电路性能的关键 。一种常见的优化方法是在关键路径上插入寄存器 ，将较长的组合逻辑分成多个较短的组合逻辑段，通过流水线操作来提高电路的工作速度 。例如，在一个复杂的算术逻辑单元（ALU）中，从输入数据到输出结果可能需要经过多个逻辑运算步骤，导致关键路径延迟较长 。通过在关键路径上合适的位置插入寄存器，将运算过程分成多个阶段，每个阶段在一个时钟周期内完成，这样虽然增加了流水线级数，延长了数据处理的总时间，但却提高了电路的最高工作频率，使得在单位时间内能够处理更多的数据 。此外，还可以通过优化逻辑表达式、减少逻辑门的级数、合理布局布线等方式来缩短关键路径的延迟 ，从而提高电路的性能 。

六、仿真与验证技术

6.1 Testbench 编写规范

        在 FPGA 设计流程中，Testbench 的编写是确保设计功能正确性的关键环节。一个规范且有效的 Testbench 能够全面地验证设计的各种功能，为后续的硬件实现提供有力保障。

        在 Testbench 中，信号定义是基础且重要的一步。输入信号通常定义为 reg 类型，因为在 Testbench 中需要对其进行赋值操作，以产生各种激励信号 。例如，对于一个简单的与门电路的 Testbench，输入信号 A 和 B 可以定义为reg A; reg B; 。而输出信号则一般定义为 wire 类型，因为它是被测试模块的输出，在 Testbench 中主要用于观察和验证 ，如wire Y; 。在定义信号时，要注意信号的位宽与被测试模块的端口位宽保持一致，避免出现信号截断或扩展的错误 。例如，若被测试模块的输入端口是 8 位宽的input [7:0] data_in ，那么在 Testbench 中对应的信号也应定义为reg [7:0] data_in; 。

        模块例化是将被测试模块引入 Testbench 的过程 。在例化时，要确保端口连接的正确性 。可以采用位置关联或名称关联的方式进行连接 。位置关联是按照模块定义时端口的顺序依次连接 ，例如and_gate u1 (A, B, Y); ，这里 A、B、Y 的顺序与and_gate模块定义时输入输出端口的顺序一致 。名称关联则更加清晰明了，不易出错，如and_gate u1 (.A(A),.B(B),.Y(Y)); ，通过这种方式可以清楚地看到每个端口的连接关系 。同时，要注意例化的模块名称要具有唯一性，避免与其他模块重名，导致编译错误 。

        激励生成是 Testbench 的核心部分，其目的是为被测试模块提供各种输入信号组合，以验证其在不同情况下的功能 。激励信号的生成应尽量覆盖所有可能的输入情况，包括正常情况和边界情况 。对于简单的组合逻辑电路，可以通过固定的赋值语句来生成激励 。例如，对于上述与门电路的 Testbench，可以这样生成激励：

initial begin
    A = 0; B = 0; #10;
    A = 0; B = 1; #10;
    A = 1; B = 0; #10;
    A = 1; B = 1; #10;
end

        这里通过多次改变 A 和 B 的值，并使用#10语句控制时间延迟，模拟了与门的四种输入组合情况 。对于复杂的设计，可能需要使用随机数生成函数来生成随机激励，以增加测试的全面性 。例如，在验证一个复杂的算术逻辑单元（ALU）时，可以使用$random函数生成随机的操作数和操作码，如下所示：

initial begin
    reg [7:0] operand1, operand2;
    reg [3:0] opcode;
    repeat (100) begin
        operand1 = $random;
        operand2 = $random;
        opcode = $random % 16;
        // 赋值给被测试模块的输入端口
        #10;
    end
end

        在这个例子中，通过repeat循环 100 次，每次生成不同的随机操作数和操作码，对 ALU 进行测试 。同时，在生成激励时，要合理设置时间延迟，以确保信号的稳定和正确传输 。

6.2 功能仿真要点

（1）边界条件测试

        边界条件测试在功能仿真中占据着至关重要的地位，它是检验设计在极限或特殊情况下是否能够正确工作的关键手段 。对于数字电路设计而言，边界条件涵盖了输入信号的最大值、最小值以及特殊取值等情况 。

        以一个 8 位加法器为例，最大值边界条件就是两个 8 位输入都为全 1（即 255） 。在这种情况下，加法器需要正确处理溢出情况，输出结果应为 10 位二进制数1111111110（十进制为 510） ，同时进位输出信号应置为 1 。如果在仿真中，加法器在这种边界条件下出现输出错误或进位信号异常，就表明设计存在问题，需要进一步检查和修正 。最小值边界条件则是两个输入都为全 0 ，此时输出应正确为 0，进位信号也应为 0 。任何与预期不符的输出都可能暗示着电路逻辑错误，如加法器内部的逻辑门连接错误或进位处理逻辑有误 。特殊取值情况，比如其中一个输入为 0，另一个输入为任意值 ，这种情况下，加法器的输出应该等于非零输入的值，这是对加法器基本功能的一种简单验证 。若在这种特殊取值下出现错误输出，可能是加法器的某些逻辑分支存在问题，需要深入排查。

        边界条件测试的全面性直接关系到设计的可靠性 。如果在设计过程中忽略了边界条件的测试，那么在实际应用中，当电路遇到这些极限情况时，就可能出现错误的输出或异常的行为，导致整个系统的不稳定甚至崩溃 。例如，在一个数字信号处理系统中，如果对数据处理模块的边界条件测试不充分，当输入数据达到最大值或最小值时，可能会导致数据溢出或下溢，进而影响整个系统的性能，如音频处理系统中可能出现杂音或无声的情况，图像识别系统中可能出现图像失真或错误识别的问题 。因此，在功能仿真阶段，必须高度重视边界条件测试，尽可能覆盖所有可能的边界情况，确保设计的正确性和稳定性 。

（2）时序裕度分析

        时序裕度分析是功能仿真中评估电路性能的重要环节，它对于确保电路在不同工作条件下能够稳定可靠地运行起着关键作用 。在数字电路中，信号从输入端口传输到输出端口需要经过一系列的逻辑门和布线，这个过程中会产生信号延迟 。时序裕度就是指在满足电路正常工作的前提下，信号传输延迟所允许的最大变化范围 。

        建立时间（Setup Time）和保持时间（Hold Time）是时序裕度分析中的两个重要参数 。建立时间是指在时钟上升沿（或下降沿，取决于电路设计）到来之前，数据信号必须保持稳定的最小时间 。如果数据信号在时钟边沿到来之前的建立时间内发生变化，就可能导致触发器无法正确采样数据，从而产生错误的输出 。例如，在一个基于 D 触发器的时序电路中，若 D 触发器的建立时间要求为 5ns ，而实际电路中数据信号在时钟上升沿前 4ns 就发生了变化，那么就违反了建立时间要求，可能会导致触发器进入亚稳态，输出出现不确定的值 。保持时间则是指在时钟上升沿（或下降沿）到来之后，数据信号必须保持稳定的最小时间 。如果数据信号在时钟边沿后的保持时间内发生变化，同样可能影响触发器对数据的正确采样 。比如，若上述 D 触发器的保持时间要求为 3ns ，而数据信号在时钟上升沿后 2ns 就改变了状态，也会导致电路出现时序错误 。

        通过分析建立时间和保持时间，可以评估电路的时序裕度 。如果时序裕度为正值，说明电路在当前工作条件下能够满足时序要求，具有一定的容错能力 。例如，经过计算，某电路的建立时间裕度为 2ns ，保持时间裕度为 1ns ，这意味着在信号传输延迟增加 2ns（对于建立时间）或减少 1ns（对于保持时间）的情况下，电路仍能正常工作 。然而，如果时序裕度为负值，则表明电路存在时序问题，需要对设计进行优化 。优化方法可以包括调整逻辑结构，减少信号传输路径中的逻辑门级数，以降低信号延迟；或者调整时钟频率，使电路在较低的时钟频率下能够满足时序要求 。例如，当发现建立时间裕度为 - 1ns 时，可以尝试重新设计部分逻辑，将一些复杂的组合逻辑拆分成多个简单的逻辑块，通过流水线操作来减少每一级的延迟，从而提高建立时间裕度，确保电路的稳定运行 。

（3）竞争冒险检测

        竞争冒险是数字电路中可能出现的一种异常现象，它会对电路的正常工作产生严重影响，因此在功能仿真中，竞争冒险检测至关重要 。竞争冒险通常发生在组合逻辑电路中，当多个输入信号同时发生变化时，由于信号传输路径的延迟差异，可能导致输出端出现短暂的错误脉冲，即毛刺。

        竞争冒险产生的根本原因在于信号传输延迟的不一致性 。例如，在一个简单的与门电路中，输入信号 A 和 B 通过不同的路径到达与门 。假设 A 信号经过一个反相器和两个与非门后到达与门，而 B 信号直接到达与门 。当 A 和 B 同时发生变化时，由于 A 信号经过的路径更长，延迟更大，可能会导致在某一短暂时刻，A 和 B 到达与门的时间不同步 。如果在这个时刻进行逻辑运算，就可能产生毛刺 。从逻辑表达式的角度来看，如果一个组合逻辑的输出表达式在某些输入变化时可以化简为Y = A + A'或Y = A * A'的形式（其中 A' 是 A 的反信号），那么就存在竞争冒险的可能性 。例如，对于逻辑表达式Y = AB + A'C ，当 B = C = 1 时，表达式可化简为Y = A + A' ，此时若 A 发生变化，就很可能在输出端产生毛刺 。

        检测竞争冒险的方法有多种 。逻辑表达式化简法是一种常用的方法，通过对逻辑表达式进行化简和分析，判断是否存在可能导致竞争冒险的形式 。如上述Y = AB + A'C的例子，通过分析化简后的表达式，就可以发现存在竞争冒险的风险 。卡诺图法也是一种直观有效的检测方法，通过绘制卡诺图，如果卡诺图中存在相切的卡诺圈，且相切部分没有被其他卡诺圈覆盖，那么就可能存在竞争冒险 。例如，对于一个四变量的逻辑函数，其卡诺图中两个卡诺圈相切，且相切处没有被其他卡诺圈包围，那么在对应的输入变化时，就可能出现竞争冒险 。在实际的功能仿真中，可以利用仿真工具的波形观察功能，仔细观察输出信号在输入信号变化时是否出现毛刺 。例如，在 Modelsim 等仿真工具中，通过设置合适的时间精度和波形显示范围，能够清晰地看到输出信号的微小变化，从而检测出竞争冒险现象 。一旦检测到竞争冒险，就需要采取相应的措施进行消除，如修改逻辑设计，增加冗余项；采用可靠性编码，如格雷码；引入旁路滤波电容等 ，以确保电路的稳定运行 。

七、总结

        在 FPGA 的数字逻辑设计领域，组合逻辑设计是基石，其核心在于通过对真值表的深度剖析，构建出对应的 RTL 代码 。以 2 选 1 多路选择器为例，从真值表中明确选择信号与输入输出的逻辑关系，进而编写 Verilog 代码实现其功能 。在实现过程中，无论是使用 assign 语句结合条件运算符，还是 always 语句块搭配 if - else 或 case 语句，都是对真值表逻辑的不同表达方式 。而在实际应用中，为了满足高速、低功耗等性能需求，时序优化显得尤为关键 。通过合理调整逻辑结构、优化信号传输路径等手段，可以有效减少信号延迟，提高电路的工作频率，使组合逻辑电路在实际系统中发挥更高效的作用 。

        层次化设计思想贯穿于整个数字系统构建过程，展现出诸多显著优势 。在构建四位加法器时，以全加器为基础单元进行层次化组合，每个全加器模块功能独立，通过清晰的接口连接协同工作 。这种模块化设计不仅提高了代码的可读性，使得开发者能够快速理解和定位每个模块的功能，还极大地增强了代码的可复用性 。当需要设计其他位数的加法器时，只需复用全加器模块，调整连接方式即可 。同时，在系统维护阶段，若某个模块出现问题，能够迅速定位到具体模块进行排查和修复，降低了维护成本和难度 。
