通信的无源器件

一、无源器件的分类

无源器件是指不依赖外部电源供电的电子元器件。根据其功能和特性，无源器件可以分为以下几类：

1. 电阻器（Resistor）：电阻器是一种用于控制电流流动和降低电压的元器件，常用于电路中调节电阻、限流、分压等功能。

2. 电容器（Capacitor）：电容器是一种将电荷储存起来的元器件，常用于电路中储存电荷、滤波、耦合、稳压等功能。

3. 电感器（Inductor）：电感器是一种具有电磁感应作用的元器件，常用于电路中储存能量、滤波、稳定电流等功能。

4. 变压器（Transformer）：变压器是一种通过电磁感应原理将电能从一个电路传递到另一个电路的元器件，常用于电力传输和电压转换。

5. 晶体管（Transistor）：晶体管是一种用于放大信号和开关电路的半导体元器件，常用于放大器、开关电路、逻辑门等功能。

6. 二极管（Diode）：二极管是一种具有单向导电性质的元器件，常用于整流、光电转换、电压稳定等功能。

7. 三极管（Triode）：三极管是一种具有放大功能的电子管器件，常用于放大电流、变频、开关电路等功能。

这些无源器件在电路设计中扮演着重要的角色，通过合理的组合和使用可以实现各种复杂的功能与应用。

            常见的一些无源器件

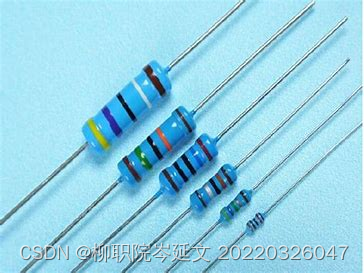

1.电阻器

电阻器是一种电子元件，用于限制电流流过电路的部分。它由电阻材料制成，通常是一块陶瓷或金属薄片，上面有两个或多个引线。电阻器的电阻值可以通过改变其尺寸、材料和结构来调节。

电阻器的主要作用是降低电路中的电流，从而保护电路中的其他元件。它可以用于控制电路的电压、电流和功率等参数，以满足特定的电路要求。例如，电阻器可以用于调节声音的音量大小、控制灯的亮度、调节电机的转速等。

电阻器的电阻值可以通过颜色环标识码来判断。一般来说，电阻值越大，电阻器的尺寸也会相应增大。电阻器的单位为欧姆（Ω）。

在电子电路中，电阻器是非常常见的元件，广泛应用于各种电子设备、机械设备和工业自动化控制系统中。

2.电容器

电容器是一种电子元件，用于存储电荷。它由两个导体之间夹着一层绝缘材料组成，绝缘材料常用的有空气、塑料薄膜等。其中的导体称为电容板。当电容器接入电源时，导体之间会产生电场，导致正电荷在一侧集中，负电荷在另一侧集中，形成电场能量储存。

电容器的单位是法拉（Farad），一法拉等于1库仑（Coulomb）的电荷在电容器中存储1伏特（Volt）的电压。常见的电容器容量范围从皮法（picofarad）到法拉。

电容器具有一些重要的特性，例如电容值、工作电压、极性、频率响应等。在电路中，电容器常用于储存电荷、平滑电压、滤波、调整信号相位等应用。

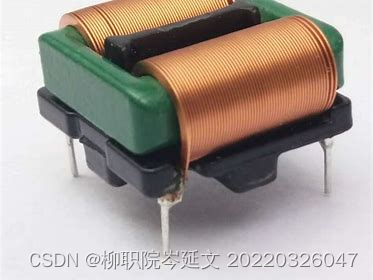

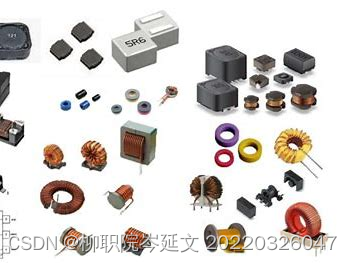

3.电感器

电感器是一种被用来储存和释放电能的被动电子元件。它由绕组和磁芯组成，绕组通常由导线制成，而磁芯则用铁、铁氧体或其他磁性材料制成。

电感器的主要作用是在电路中产生电磁感应，当电流通过绕组时，会在磁芯中产生磁场，从而储存电能。当电流变化时，磁场也会发生变化，产生电动势，反向阻碍电流的变化。因此，电感器可以用于阻碍电流变化的过程，使其稳定。

根据电感器的性质，可以将其分为两种类型：固定电感器和可调电感器。固定电感器的电感值是固定的，常用于电子电路中调整频率、阻抗匹配等应用。可调电感器可以通过调节磁芯的位置或使用可调绕组来改变电感值，常用于调谐回路、滤波器等应用。

电感器在电路中广泛应用，如滤波器、振荡器、变压器等。它在电子设备中具有重要作用，帮助实现信号处理、电能转换和电路稳定等功能。

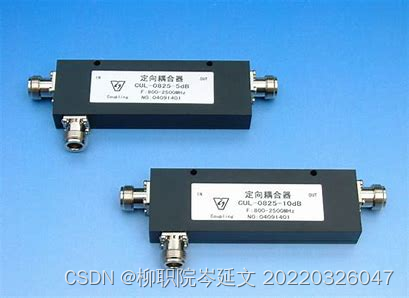

二、耦合器原理

耦合器是一种用于将两个或多个电路进行耦合的器件。它的原理是通过共享电磁场、电场或介质等方式，将信号从一个电路传递到另一个电路。耦合器起到了信号传递和转换的作用，常用于放大器、滤波器、混频器等电路中。

耦合器的原理可以分为以下几种：

1. 电磁感应耦合原理：利用磁场的感应作用，将一个电路中的电流或电压通过电感耦合到另一个电路中。这种耦合方式常见于变压器、互感器等电路中。

2. 电容耦合原理：利用电容的充电和放电过程，将一个电路中的电压通过电容耦合到另一个电路中。这种耦合方式常见于放大器等电路中。

3. 光耦合原理：利用光的传播特性，将一个电路中的信号通过光耦合器转换为光信号，再通过光电探测器转换回电信号，从而实现信号的耦合。

4. 电导耦合原理：通过电导介质将两个电路耦合在一起，使得信号能够从一个电路中传递到另一个电路中。这种耦合方式常见于传输线、微带线等电路中。

综上所述，耦合器的原理可以根据不同的耦合方式而有所不同，但都是通过共享电磁场、电场或介质等方式将信号从一个电路传递到另一个电路。

三、功率分配器原理

功率分配器是一种电路或装置，用于将输入功率分配给多个输出端口，保持输入输出之间的功率平衡。功率分配器通常用于无线通信系统中，例如天线分配器、射频功率分配器等。

功率分配器的原理基于能量守恒定律和电路网络的功率流动特性。在功率分配器中，输入端口的功率被分配给多个输出端口，以满足各个端口的功率需求。

一种常见的功率分配器是微带线功率分配器。它基于微带线的衰减特性和反射特性来实现功率的分配。微带线功率分配器通常由微带线和耦合器组成。输入端口的信号通过耦合器被分配到各个输出端口。根据微带线和耦合器的设计参数，可以实现不同的功率分配比例。

另一种常见的功率分配器是混频器功率分配器。混频器功率分配器基于混频器的非线性特性和倍频效应来实现功率的分配。输入端口的信号通过混频器产生一系列新的频率分量，这些频率分量被分配到各个输出端口。根据混频器的设计参数，可以实现不同的功率分配比例。

功率分配器的设计需要考虑输入输出之间的功率匹配、频率响应、衰减损耗等因素。常见的功率分配器有平衡型和不平衡型两种。平衡型功率分配器采用平衡网络来实现功率的分配，具有良好的抗干扰性能和功率均衡性。不平衡型功率分配器采用不平衡网络来实现功率的分配，具有较简单的结构和较低的成本。

总之，功率分配器是一种用于将输入功率分配给多个输出端口的电路或装置，通过合理设计实现功率的平衡分配，可以在无线通信系统等应用中发挥重要作用。

四、POI原理

POI原理是一种常用的目标检测和特征提取算法。POI（Point of Interest）指的是图像中的感兴趣点，一般是图像中的亮度变化比较明显的区域或者是具有特定纹理的区域。POI原理的基本思想是通过计算图像中每个像素点与其周围像素点的亮度差异，找到亮度变化较大的区域，并提取出这些区域的特征。

具体步骤如下：
1. 图像预处理：对输入图像进行灰度化处理，将彩色图像转换为灰度图像。
2. 窗口扫描：在灰度图像上使用滑动窗口，对图像中的每个像素点进行遍历。
3. 特征计算：对于每个窗口，计算窗口内像素点的亮度差异，用于判断该窗口是否为一个POI。常用的特征计算方法包括Laplacian算子和Harris角点检测算法。
4. POI提取：根据特征计算的结果，判断哪些窗口是POI，并将其提取出来。

POI原理可以用于目标检测、图像匹配、图像拼接等应用领域。它的优点是简单直观，计算速度快，但缺点是对于部分场景中的复杂纹理和光照变化较大的情况可能不适用。因此，在实际应用中，一般会结合其他的图像处理和机器学习算法，以提高检测和提取效果。

五、其他无源器件介绍

无源器件是指在电路中不需要外部能源供给，能够直接参与电路工作的器件。在电子电路中，除了有源器件（如晶体管、集成电路等），还有一些无源器件，如电阻、电容、电感等。

1. 电阻：电阻是一种能够阻碍电流流动的无源器件。它的作用是通过引入电阻来限制电流的流动，从而控制电路中的电压和电流。电阻的单位是欧姆（Ω）。

2. 电容：电容是一种可以存储电荷的无源器件。它由两个导体板和介质组成，当施加电压时，电荷会在导体板之间积累，形成电场。电容的单位是法拉（F）。

3. 电感：电感是一种可以存储电流的无源器件。它由一个线圈组成，当通过电流时，会产生磁场储存能量。电感的单位是亨利（H）。

4. 变压器：变压器是一种用于将交流电压转换为不同电压的无源器件。它由两个或多个线圈组成，根据线圈的匝数比例可以实现不同的电压转换。

5. 二极管：二极管是一种具有单向导电性的无源器件。它由正负极组成，可以允许电流只能在一个方向上流动，用于整流和保护电路。

6. 晶体管：晶体管是一种可控的无源器件，由PN结和控制极组成。它可以根据控制信号来调控电流和电压的放大和开关。

这些无源器件在电子电路中起着重要的作用，可以实现电路的控制、调节和保护等功能。
