无源器件--耦合器简介

室内分布系统中常用的器件包括有源器件和无源器件，它们都属于线性互易元件，如图1所示。线性互易元件只对微波信号进行线性变换而不改变频率特性，且满足互易原理。通常我们所说的工程用无源器件指的都是线性互易元件。

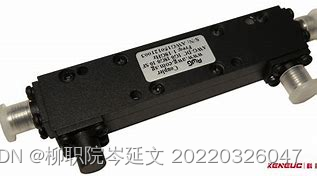

                                                            如图是耦合器
无源器件指像滤波器、分配器、谐振回路等以实现信号匹配、分配、滤波等为目的的元件；有源器件指像微波晶体管、微波固态谐振器等以实现信号产生、放大、调制、变频等为目的的元件。室内分布系统中经常用到的无源器件有功分器、耦合器、基站耦合器、 合路器、电桥、干线放大器、负载、射频电缆等。

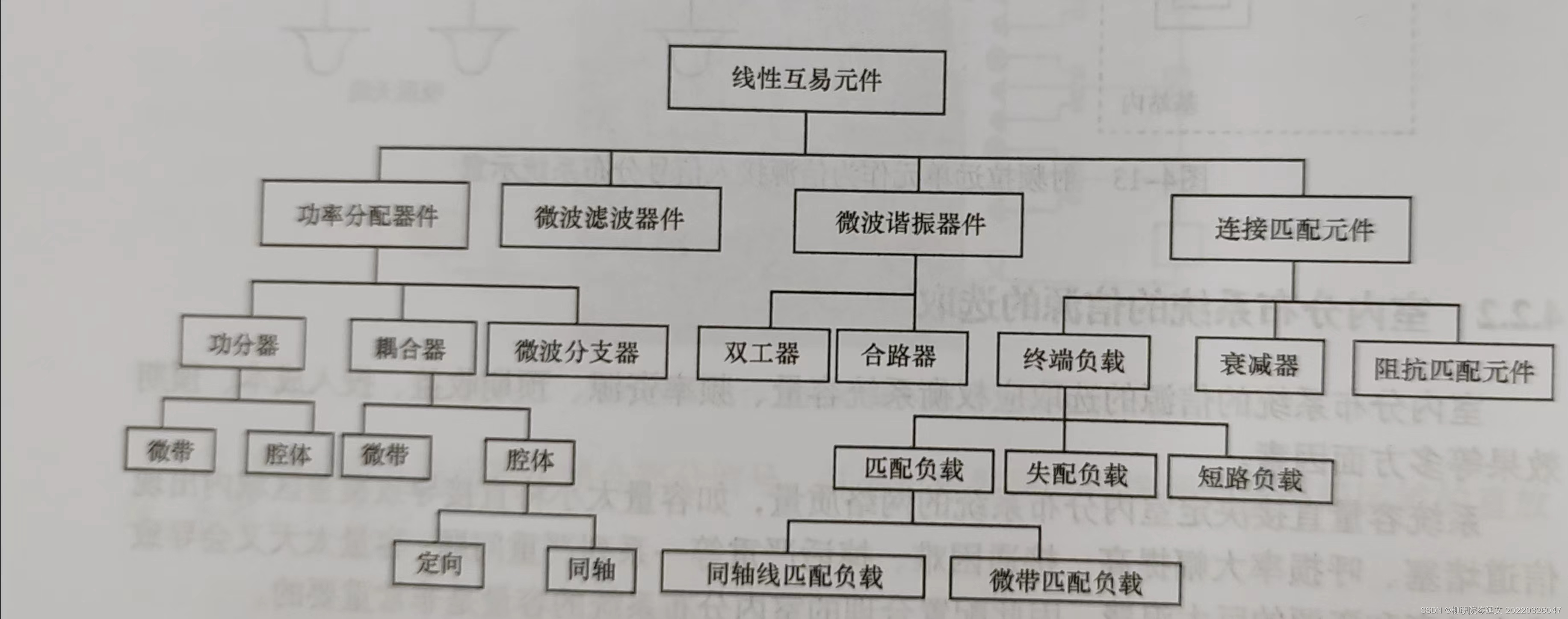

                                                            图1线性互易元件

无源器件的分类
茶市仓内于关
无源器件主要包括电阻、电容、电感、转换器、渐变器、匹配网络、谐振器、滤波器、 混频器和开关等，是在不需要外加电源的条件下，就可以显示自身特性的电子元件。电流通过导体时，导体内阻阻碍电流的性质被称作电阻；在电路中起阻流作用的元器件被称作电阻器，简称电阻。电阻器的主要用途是降压、分压或分流以及在一些特殊电路中承担负载、反馈、耦合、隔离等工作。
1.电阻器
电阻在电路图中的符号为Ro电阻的标准单位为欧姆，记作，常用的单位还有千欧(k0) 兆欧(MQ),1k=1000,1MQ=1000kQ。
2.电容器
电容器也是电子线路中最常见的元器件之一，它是一种存储电能的元器件。电容器由两块同等大小且同质的导体间中间夹一层绝缘介质构成，当在其两端加上电压时，电容器上就会存储电荷，一旦没有电压，只要有闭合回路，它又会放出电能。电容器在电路中阻止直流通过，而允许交流通过，交流的频率越高，通过的能力越强。因此，电容器在电路 中常具有耦合、旁路滤波、反馈、定时及振荡等作用。
电容器的字母代号为C，单位为法拉(记作F),常用有uF(微法)pF(皮法) 1F=10 μ F=1012 pF, 1μ F-1000000 pF.
电容器在电路中表现的特性是非线性的，其对电流的阻抗被称作容抗。容抗与电容量和信号的频率成反比。
3.电感器
电感器与电容器一样，也是一种储能元器件。电感器一般由线圈构成，当线圈两端加上交流电压，线圈中产生感应电动势，阻碍通过线圈的电流发生变化，这种阻碍被称作感抗。感抗与电感量和信号的频率成正比，它对直流电不起阻碍作用(不计线圈的直流电阻)。所以，电感在电子线路中的作用是阻流、变压、耦合及与电容配合承担调谐、滤波、 选频、分频等工作。
电感在电路中的代号为L，电感量的单位是亨利(记作H),常用的有毫亨(mH)微亨(uH), 1H=1000mH,1 mH=1000uH。电感器是典型的电磁感应和电磁转换的元器件，最常见的应用是变压器。
在移动通信系统中，常用的无源器件有功分器、电桥与耦合器、滤波器、合路器与双工器、环形器与隔离器、衰减器、移相器等。
一、2耦合器原理
1.概念

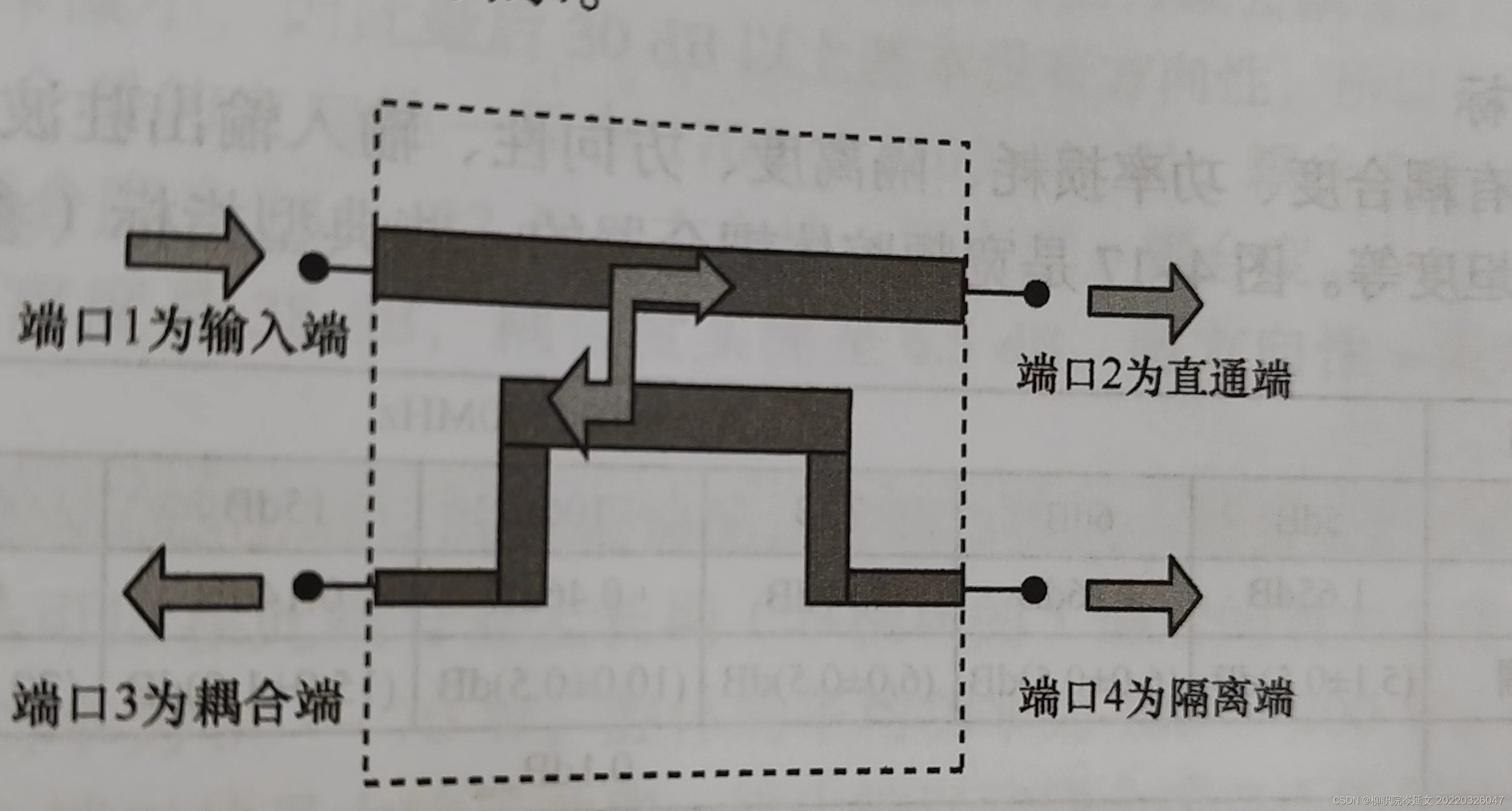

耦合器常用于对规定流向的微波信号进行取样。在无内负载时，定向耦合器往往是一个具有4个端口的网络，如图2所示。

                                               图2耦合器原理示意

定向耦合器是一种低损耗的器件，它接收一路输入信号而输出两路，其信号在理论
有下列特性。
a)输出幅度不相等的信号。主线输出端输出功率较大的信号，基本上可以看作直通，
耦合线输出端输出功率较小信号。
b)主线上的理论损耗决定于耦合线的信号电平，即决定于耦合度。
c)主线和耦合线高度隔离。
简单而言，耦合器的作用是将信号不均匀地分成2份(主干端和耦合端也可被称作直

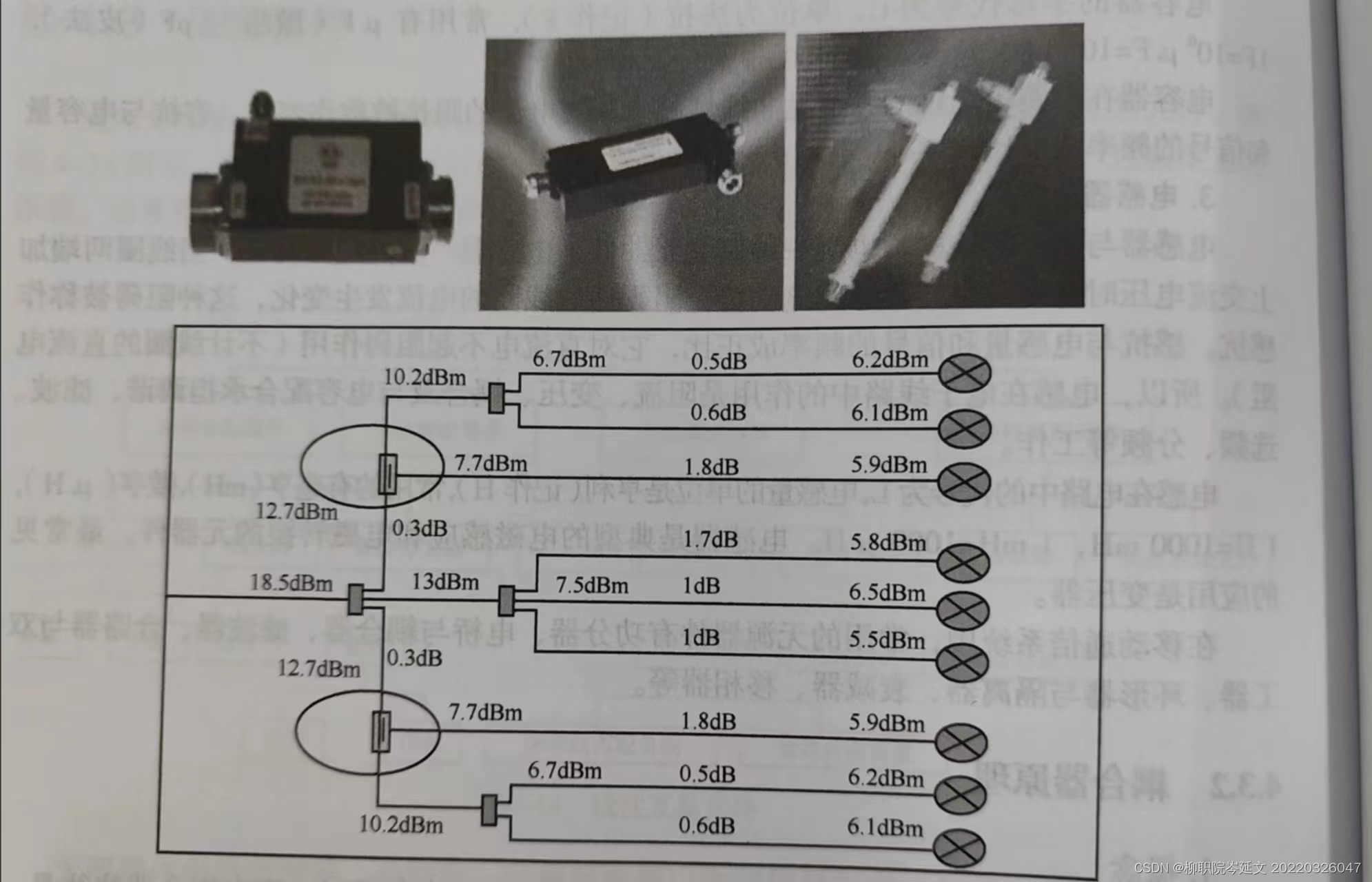

通端和耦合端)。定向耦合器的应用示意图如图3。

                                                    图3定向耦合器应用示意

2.主要指标
主要指标有耦合度、功率损耗、隔离度、方向性、输人输出驻波比、功率容限、频段

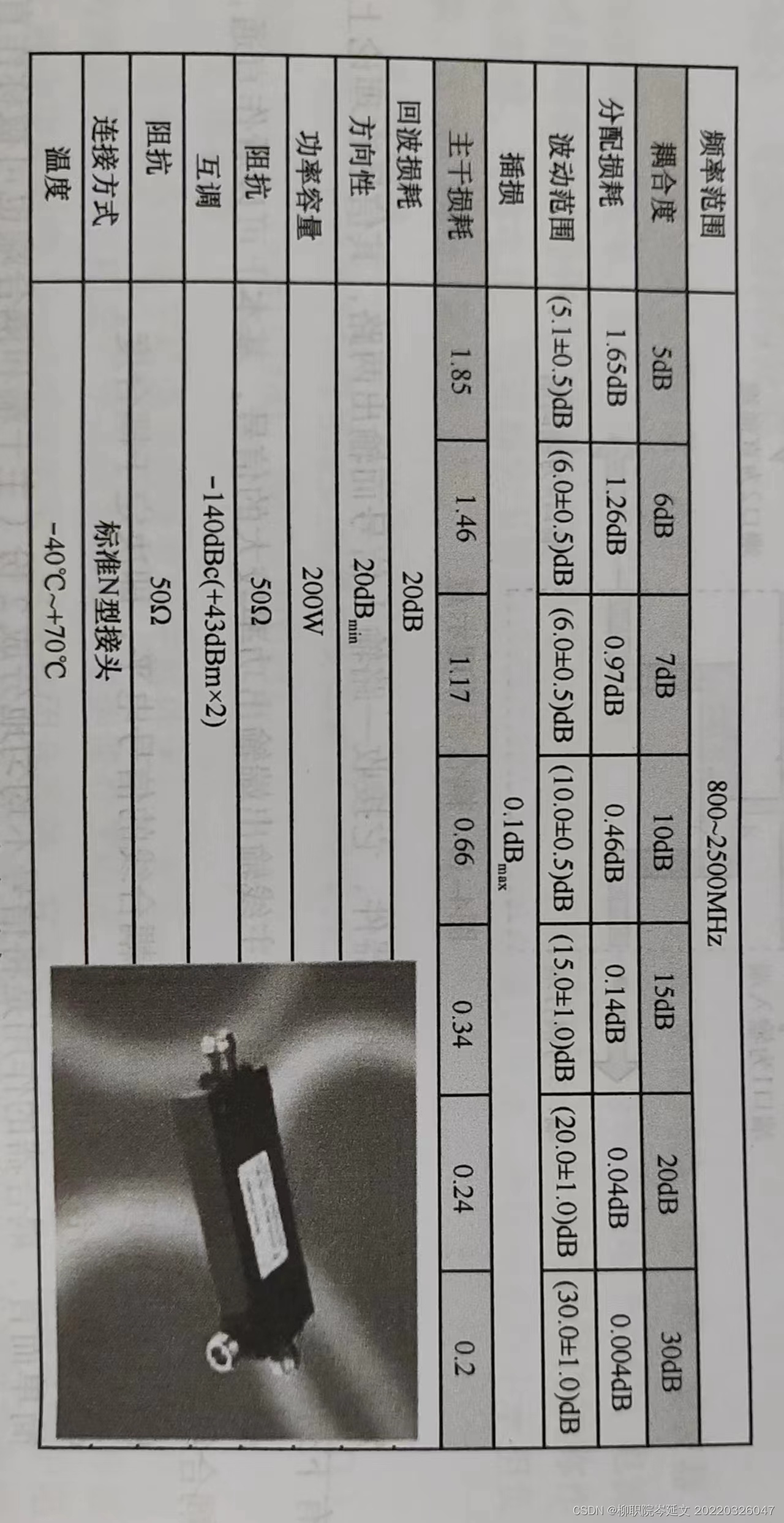

范围、带内平坦度等。图4是宽频腔体耦合器的一些典型指标(参考)

                                                     图4定向耦合器指标示意

耦合度:信号功率经过耦合器，耦合端口输出的功率和输入信号功率的直接差值(一般都是理论值，如6dB、10 dB、30 dB等)。
耦合度的计算方法:若输人信号A为30 dBm,而耦合端出信号C为24dBm,则耦合度=C-A=30-24=6dB,所以此耦合器为6dB耦合器。实际耦合度可能在5.5~6.5波动。
功率损耗:分为耦合损耗和插入损耗。

1耦合损耗:理想的耦合器输入信号为A，耦合一部分到B，则输出端口C必定有所减少。
计算方法:以6dB耦合器为例，在实际测试中假设输入信号A是30dBm,耦合度实测是6.5dB,输出端的理想值是28.349 dB,再实测输出端的信号，假设是27.849dB,那么插损=理论输出功率-实测输出功率-28.349 dB-27.849 dB=0.5dB。
插入损耗:指的是信号功率经过耦合器至输出端出来的信号功率减小的值再减去耦合损耗所得的数值。

计算方法:以6dB耦合器为例，在实际测试中假设输入的信号A是30 dBm,耦合度实测是6.5 dB,输出端的理想值是28.349dB,再实测输出端的信号，假设是27.849 dB, 那么插损=理论输出功率-实测输出功率=28.349-27.849=0.5dB。
隔离度:指的是输出端口和耦合端口之间的隔离。一般此指标仅用于衡量微带耦合器， 如5~10 dB耦合器的耦合度为18~23dB,15 dB耦合器的耦合度为20~25 dB,20dB(含以)耦合器的耦合度为25~30dB。腔体耦合器的隔离度非常好，所以没有此指标要求。

计算方法:当输人端接匹配负载时，信号由输出端输人，此时耦合端减少的量即为隔离度。
方向性:指的是输出端口和耦合端口之间的隔离度的值再减去耦合度的值所得的值。 由于耦合度增加，功率减小，因此最后30dB以上基本没有方向性，所以微带耦合器没有此指标要求，腔体耦合器的方向性一般在1700~2200MHz时，耦合度为17~19dB在824~960MHz时，耦合度为18~22 dB。方向性=隔离度-耦合度。
例如，6dB的隔离度是38 dB,耦合度实测是6.5 dB,则方向性=隔离度-耦合度-38-6.5=31.5dB.
驻波比:指的是输入/输出端口的匹配情况，各端口要求一般为1.2~1.4。
功率容限:指的是可以在此耦合器上长期(不损坏的)通过的最大工作功率容限，一般微带耦合器的平均功率为30~70 W,腔体的平均功率为100~200 W。在耦合器上标注的功率同样是指输入端口的最大输人功率，输出端口和耦合端口不能用标注的最大输入功率。
EC
频率范围:一般标称为800~2200MHz,实际上要求的频段是824~960MHz} 加上1710~2200MHz中间频段不可用。有些功分器还存在800~2000MH和800~250OMH2频段。
带内平坦度:指的是整个可用频段耦合度的最大值和最小值之间的差值。

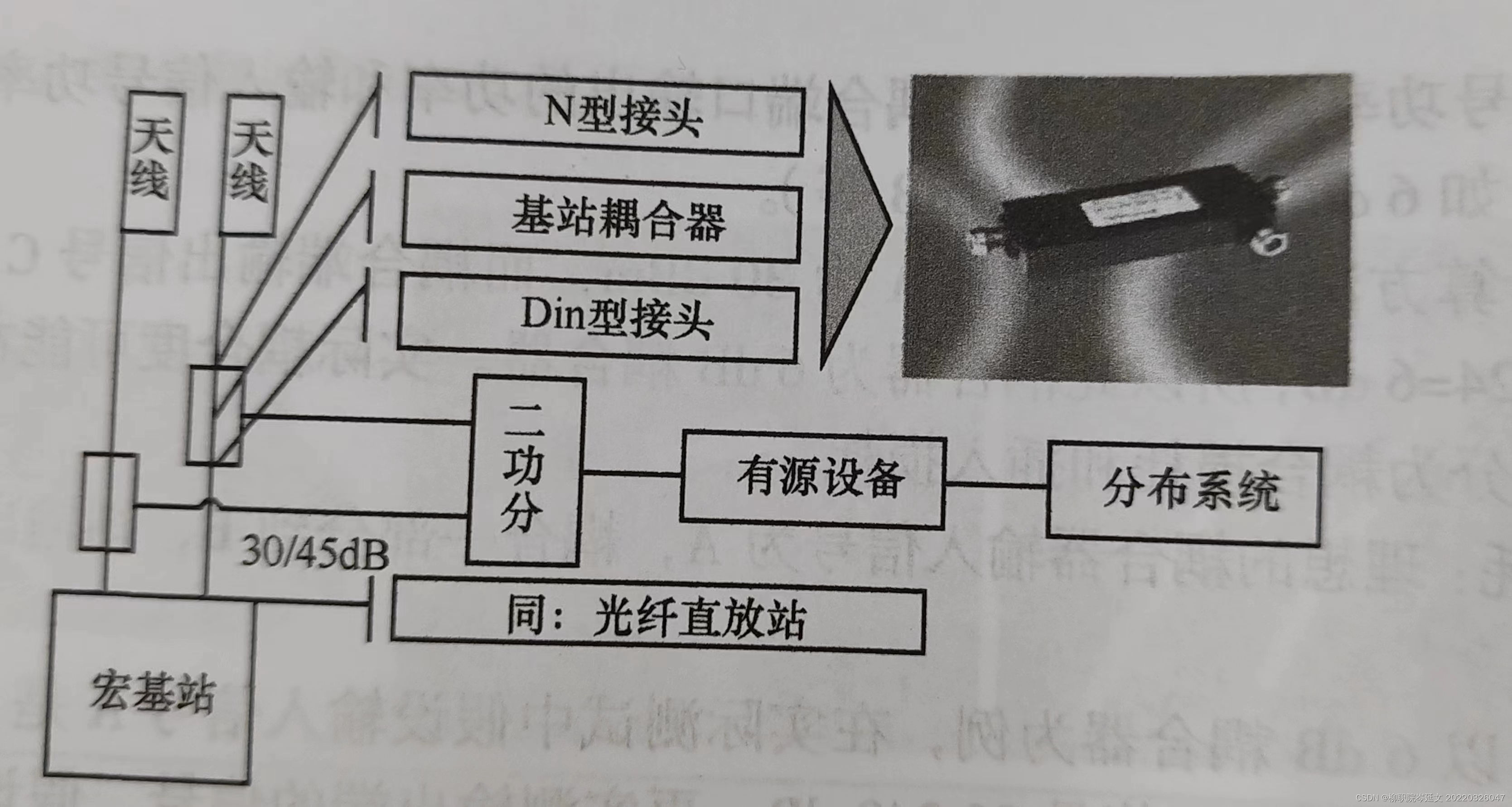

基站耦合器:是耦合器中特殊的一种，主要用于耦合基站信号的情况，它的一些典型基站耦合如图5所示。
                                                                  图5基站耦合示意
3.腔体和微带的区别

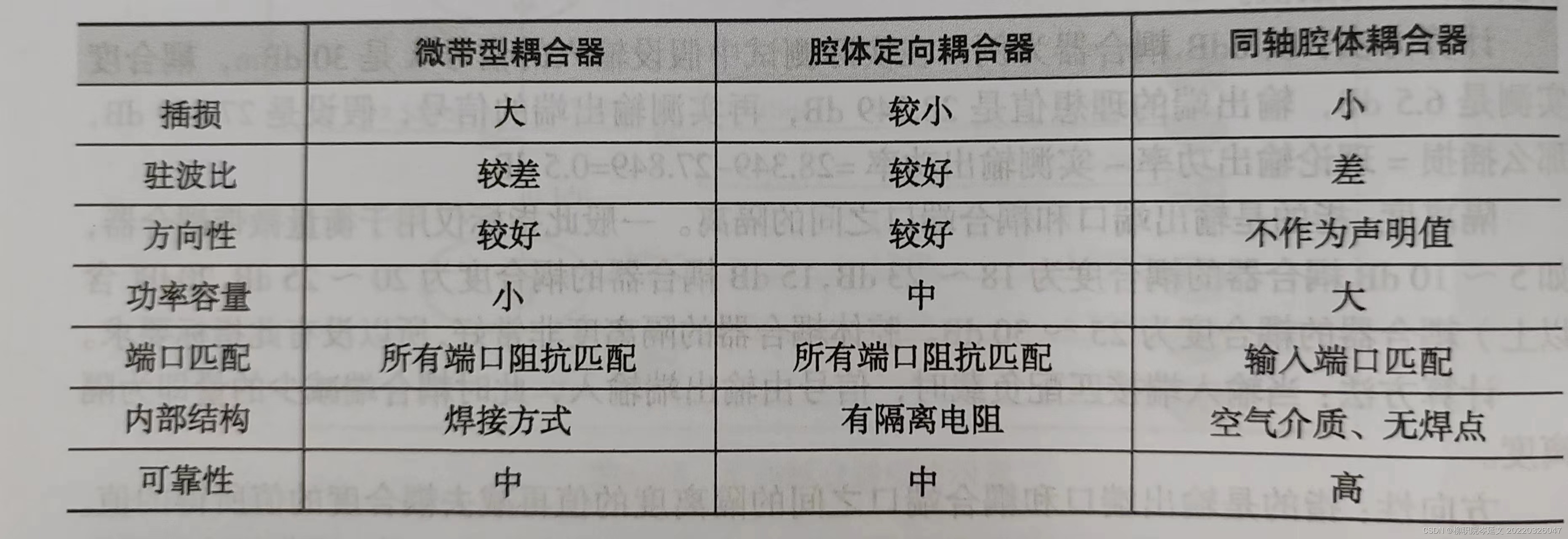

腔体耦合器是由2条金属杄组成的一级耦合，微带耦合器是由2条微带线组成的一个类似于多级耦合的网络他们的对比图见表6

                                                               表6

从结构上而言，微带型耦合器利用1/4波长的微带线，腔体型耦合器利用谐振腔。
相对而言，微带型耦合器便宜但插人损耗达0.5 dB,而腔体型耦合器较贵但插人损耗只
有0.1 dB

总之耦合器是一种用于将两个或多个系统进行连接的设备。它允许信号、能量或数据在系统之间传递，实现系统之间的相互作用。耦合器的作用是将一个系统的输出信号传递给另一个系统的输入端，从而实现系统间的互动和协调。

在电子领域中，耦合器常用于将信号从一个电路传递到另一个电路，以实现信号的放大、滤波、调制等功能。耦合器可以根据信号的传递方式分为直接耦合、电容耦合、变压器耦合等。

在机械领域中，耦合器被用于连接两个或多个旋转的轴线，使它们能够实现同步运动。根据连接方式的不同，机械耦合器可以分为齿轮耦合器、联轴器等。

耦合器在通信、控制、传输等领域起着重要作用，它能够实现不同系统之间的协同工作，提高系统的整体性能和效率
