芯片在线调试烧写程序的7种接口

  一、常见的芯片烧录接口

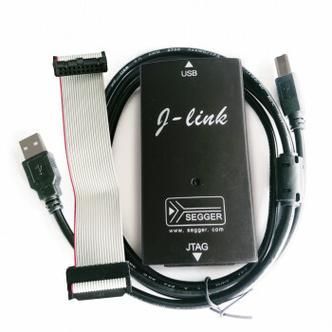

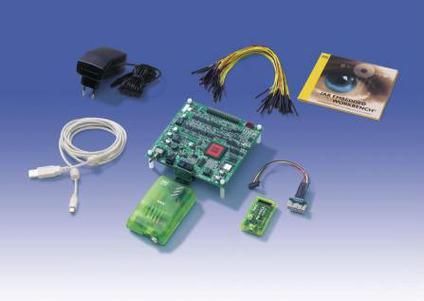

  JTAG (Joint Test Action Group)

  概述:JTAG是一种用于测试和调试电子设备的标准,也广泛用于芯片的烧录。

  优点:支持复杂的调试功能,可以访问芯片的内部寄存器和内存,适用于高复杂度的系统。

  缺点:接口较为复杂,需要专用的硬件和软件支持。

  应用场景:广泛应用于嵌入式系统、微控制器(MCU)、FPGA等。

  ISP (In-System Programming)

  概述:ISP允许在不拆卸芯片的情况下进行编程,通常通过SPI、UART、I2C等接口实现。

  优点:无需拆卸芯片,适合生产线上批量烧录和现场升级。

  缺点:接口速率相对较低,烧录速度可能较慢。

  应用场景:广泛应用于单片机、存储器、传感器等。


  ICP (In-Circuit Programming)

  概述:ICP通过在电路板上直接连接芯片的引脚进行编程,通常用于生产测试和调试。

  优点:可以在电路板上直接烧录,无需拆卸芯片,方便快捷。

  缺点:需要专用的烧录夹具和治具,成本较高。

  应用场景:广泛应用于电子产品的生产线测试和批量编程。

  SWD (Serial Wire Debug)

  概述:SWD是一种串行调试接口,主要用于ARM Cortex-M系列微控制器。

  优点:接口简单,仅需两条信号线,支持快速烧录和调试。

  缺点:仅适用于ARM Cortex-M系列微控制器,不适用于其他架构。

  应用场景:广泛应用于物联网设备、嵌入式系统等使用ARM Cortex-M系列微控制器的场景。

  UART (Universal Asynchronous Receiver/Transmitter)

  概述:UART是一种常见的串行通信接口,也可用于芯片的烧录。

  优点:接口简单,成本低,广泛支持。

  缺点:通信速率较低,不适合大容量数据的快速烧录。

  应用场景:适用于小型单片机、模块化设备等。

  SPI (Serial Peripheral Interface)

  概述:SPI是一种高速串行通信接口,常用于存储器和传感器的编程。

  优点:通信速率高,支持全双工通信,烧录速度快。

  缺点:需要多条信号线,接口相对复杂。

  应用场景:广泛应用于存储器、传感器、通信模块等。

  I2C (Inter-Integrated Circuit)

  概述:I2C是一种常见的低速串行通信接口,适用于短距离通信和简单的编程任务。

  优点:接口简单,仅需两条信号线,成本低。

  缺点:通信速率较低,不适合大容量数据的快速烧录。

  应用场景:适用于传感器、小型单片机等。


  二、如何选择适合自己的烧录标准

  选择合适的芯片烧录标准需要考虑多个因素,包括芯片类型、应用场景、烧录速度、成本等。以下是一些选择指南:

  芯片类型

  不同的芯片支持不同的烧录标准。例如,ARM Cortex-M系列微控制器通常支持SWD,而一些单片机可能支持ISP或UART。在选择烧录标准时,应首先确认芯片支持的接口类型。

  应用场景

  生产线批量烧录:适合选择ISP或ICP,这两种标准可以在不拆卸芯片的情况下进行编程,提高生产效率。

  开发和调试:适合选择JTAG或SWD,这两种标准支持复杂的调试功能,可以访问芯片的内部寄存器和内存,便于开发人员进行调试。

  现场升级:适合选择ISP或UART,这两种标准接口简单,便于现场操作。

  烧录速度

  如果需要快速烧录大容量数据,可以选择通信速率较高的标准,如SPI、JTAG。

  如果对烧录速度要求不高,可以选择接口简单、成本低的标准,如UART、I2C。

  成本考虑

  不同的烧录标准对硬件和软件的要求不同,成本也有所差异。例如,JTAG需要专用的硬件和软件支持,成本较高;而UART、I2C接口简单,成本较低。在选择烧录标准时,应综合考虑项目预算和实际需求。

  接口复杂度

  选择接口复杂度适中的标准,既能满足烧录需求,又不会增加过多的设计和调试难度。例如,对于简单的单片机项目,可以选择接口简单的UART、I2C;对于复杂的嵌入式系统项目,可以选择功能丰富的JTAG、SWD。

  三、总结

  芯片烧录是电子产品开发和生产中的关键步骤,选择合适的烧录标准可以提高效率,确保数据的可靠性和安全性。通过了解常见的芯片烧录标准及其优缺点,并结合芯片类型、应用场景、烧录速度、成本考虑、接口复杂度等因素,您可以更好地选择适合自己的烧录标准,满足项目需求,提高工作效率。在未来的发展中,随着技术的不断进步和市场需求的不断变化,芯片烧录标准也将不断演进,为我们的开发和生产带来更多的便利和可能性。
