LLC相关概念
谐振
有电感线圈和电容器的无源(指不含独立电源)线性时不变电路在某个特定频率的外加电源作用下,对外呈纯电阻性质的现象。这一特定频率即为该电路的谐振频率。以谐振为主要工作状态的电路称谐振电路。
电路中的谐振有线性谐振、非线性谐振和参量谐振。前者是发生在线性时不变无源电路中的谐振,以串联谐振电路中的谐振为典型。非线性谐振发生在含有非线性元件电路内。由铁心线圈和线性电容器串联(或并联)而成的电路(习称铁磁谐振电路 )就能发生非线性谐振 。在正弦激励作用下,电路内会出现基波谐振、高次谐波谐振、分谐波谐振以及电流(或电压)的振幅和相位跳变的现象。这些现象统称铁磁谐振。参量谐振是发生在含时变元件电路内的谐振。一个凸极同步发电机带有容性负载的电路内就可能发生参量谐振。
串联谐振电路 用线性时不变的电感线圈和电容器串联成的谐振电路。这种电路产生的谐振称串联谐振,又称电压谐振。当外加电压的频率ω 等于电路的谐振频率ω0时,除改变ω可使电路谐振外,调整L、C的值也能使电路谐振。谐振时电路内的能量过程是在电感和电容之间出现周期性的等量能量交换。以品质因数Q值表示电路的性能,Q值越大,谐振曲线越尖窄 ,则电路的选择性越好。考虑信号源的内阻时,Q值要下降 ,因此,串联谐振电路不宜与高内阻信号源一起作用。
并联谐振电路 用线性时不变电感线圈和电容器并联组成的谐振电路。其中的谐振称并联谐振,又称电流谐振。以Q表示电路的性能,电路内的能量过程与串联谐振电路类似。信号源内阻会降低Q 值,且内阻越小,品质因数值越小 ,所以并联谐振电路不宜与低内阻信号源一起使用。

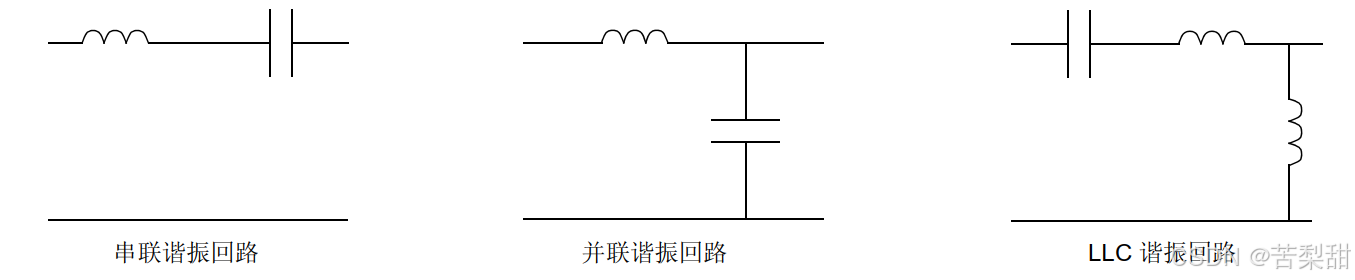

• 串联转换器 (负载与谐振回路串联)
• 并联转换器 (负载与谐振回路并联)
• 串并联转换器 (谐振回路由串联和并联的转换器组合而成)

串联谐振转换器
• 串联谐振转换器在开关频率远高于或低于谐振频率时会造成输出短路。这是因为在谐振时电路阻抗极小,从而产生非常高的电流以致于损坏 MOSFET。
• 串联谐振转换器的一个优点是可以空载工作,因为在空载时谐振电路中将没有电流通过,但它不能调节输出电压。
• 串联谐振转换器在部分负载时的效率比满载时高。
并联谐振转换器
• 并联谐振转换器对输出短路具有自保护能力。
• 当并联谐振转换器运行在开关频率接近于谐振频率的开路中时,可能会发生损坏。
• 当负载电阻增加时,并联谐振转换器的效率会下降。

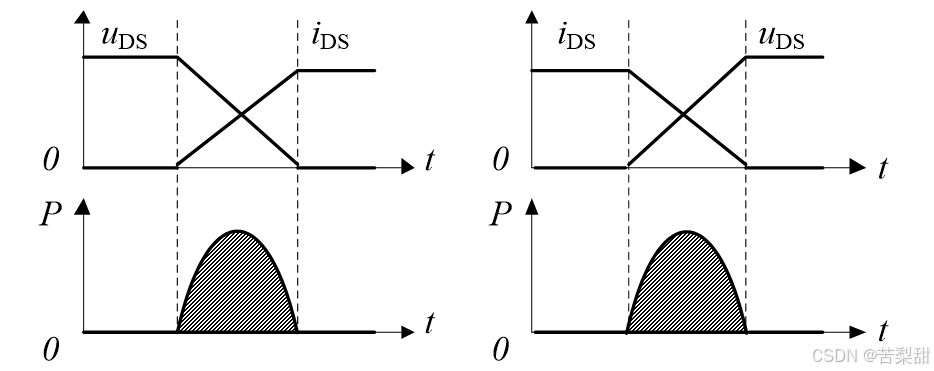

硬开关

- 开关管在开通和关断时,开关管源漏极电压与电流会出现重叠的现象,即有额外的开关损耗产生,这种开通与关断称为硬开关。

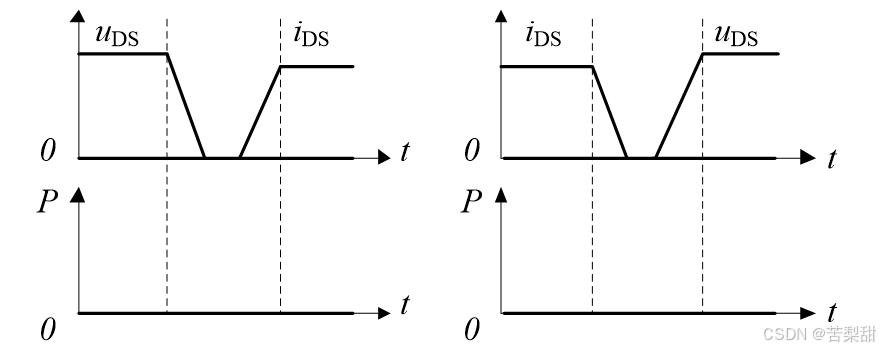

软开关

- 在开关管导通前,使用特定的措施使得开关管两端电压预先下降到零,随后开通开关管,即可实现软开通(ZVS,零电压开通)
- 在开关管关断前,使用特定的措施使得开关管的电流预先下降到零,随后关闭开关管,即可实现软关断(ZCS,零电流关断)
LLC实现ZVS方法:
1.LLC谐振变换器工作在感性区
2.PWM死区时MOS管的输出电容充放电

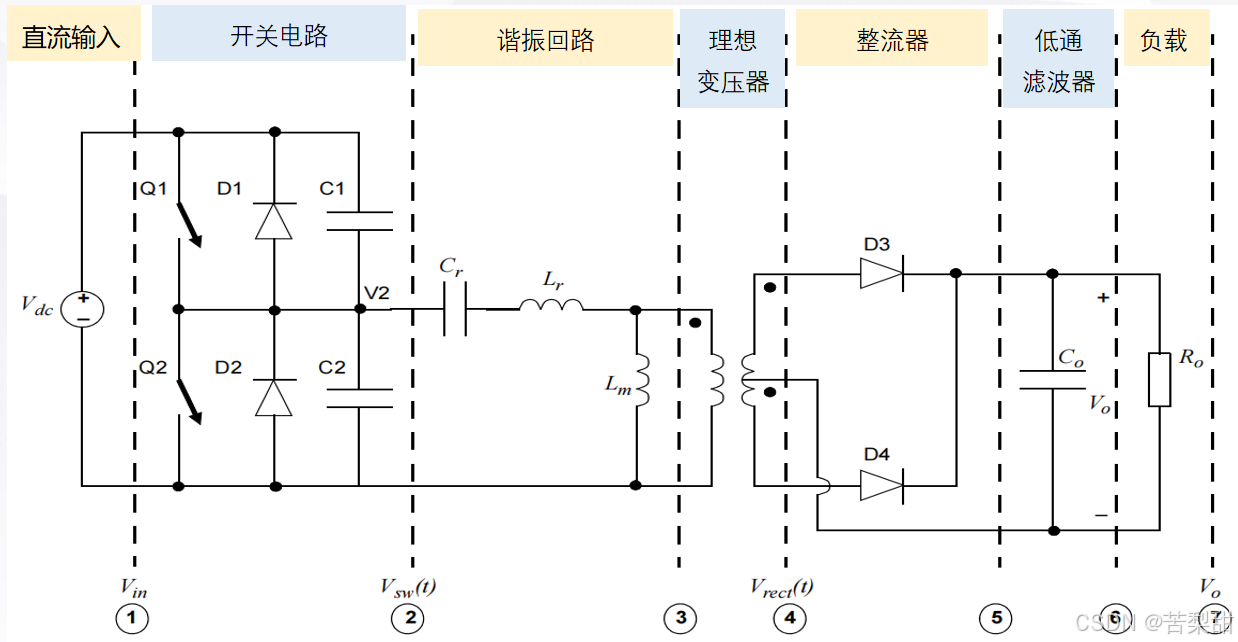

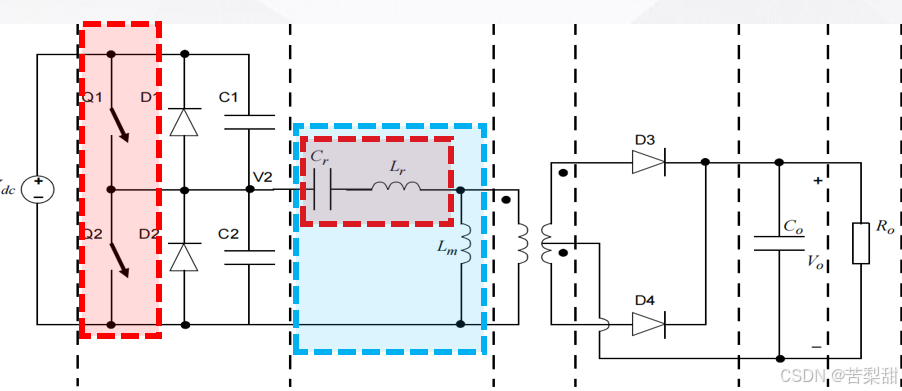

LLC谐振电路

1. 直流输入
电压发生器代表输入电压,通常约为 400 Vdc。
2. 开关电路
开关网络以半桥电路的形式实现;注意图中明确显示了反并联内部二极管(或外部二极管) 和 MOSFET的寄生输出电容,因为它们对电路的工作和性能起着重要作用,不可以忽略。
3. 谐振回路
此电路由三个元件组成:谐振电容 (Cr)、谐振电感 (Lr)和变压器磁化电感 (Lm)。 Cr、 Lr 和 Lm是描述 LLC 转换器特性的三个要素。请注意,磁化电感在此拓扑中起着积极作用,它实际上是一个设计参数。由于这些电抗元件的存在,网络中将产生两种谐振频率,我们将在后面进行介绍。
4. 理想变压器
由于磁化电感已明确显示,我们可以用理想模型来代替变压器。请注意,这并不完全正确,因为我们还应该展示初级和次级泄漏电感。虽然事实如此,而且这些电感在变压器规范定义中起着重要作用,但当前它们对于确定系统的整体行为并不重要,因此将其从模型中去除。
5. 整流器
图中显示的是基于二极管的全波整流器。可以使用多种不同的拓扑:单二极管整流器、全波桥式整流器甚至同步整流器。本参考设计中使用的是后一种解决方案。但此时我们并不关心实现细节,因此全波整流器对于计算已绰绰有余。
6. 低通滤波器
此滤波器通过单个电容 (Co)实现。
7. 负载电阻
Ro 代表输出负载。
LLC的优点
• 开关损耗非常低 (高效)
• 能够在各种负载和线路条件下控制输出电压
LLC中的频率

3个频率:
• 开关管开关频率f
• 二元谐振频率fr,二元谐振是指Cr和Lr发生谐振

• 三元谐振频率fr2,三元谐振是指Cr、Lr和Lm发生谐振

LLC工作状态

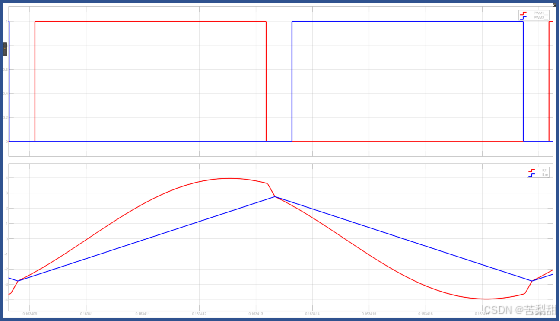

欠谐振(fr2 < f < fr )

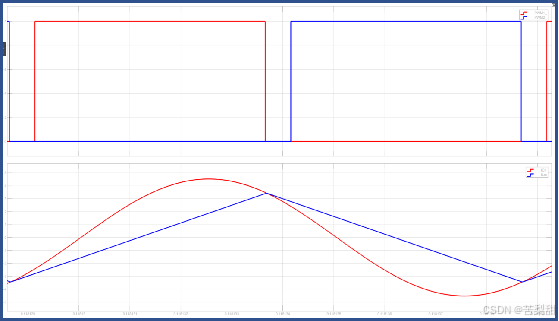

准谐振(f = fr )

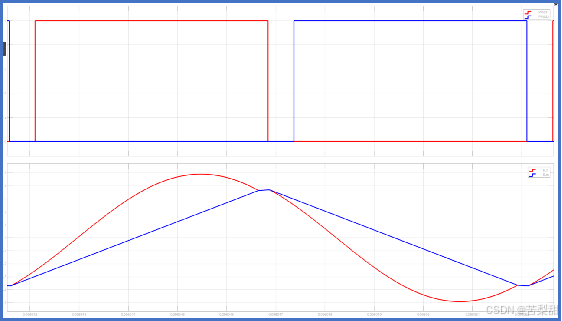

过谐振(f > fr )
