瑞萨MCU应用以及代码保护

三大类MCU产品

瑞萨电子中国通用解决方案中心介绍，瑞萨在MCU方面主要有三大类产品，分别是：16位RL78内核的MCU产品系列、32位RX MCU系列以及Synergy平台。

RL78系列及解决方案

RL78最大的特色是低功耗；其次是扩展性好，有1KB到512KB各种各样的配置可供选择。虽然是16位的内核，但效能却很好，最高可达1.39DMIPS/MHz。

RL78有两个产品线，一是通用产品线，二是LCD产品线。在通用领域的G12、G13、G14产品系列；针对特殊应用的MCU产品，如电机控制的G1G、G1F系列；针对无线系统的G1D、G1H系列。

LCD产品线是日系厂商很有特色的产品，这跟日系厂商在家电方面的优势有关。十年前的家电基本都会用LCD，现在也还有一些遥控器在使用LCD。有LCD就需要LCD控制器，而使用此类专用的LCD MCU价格会低很多。

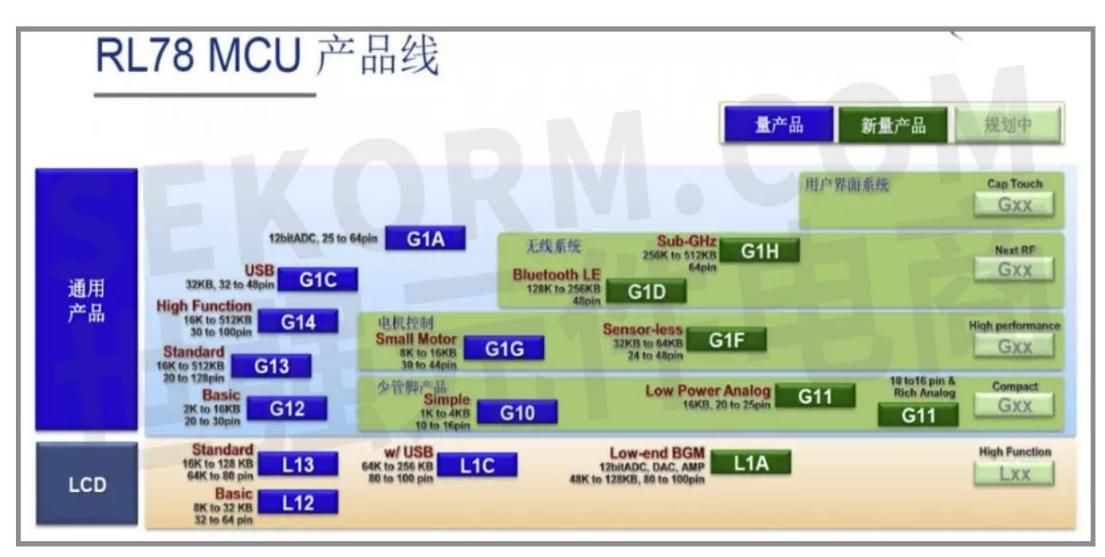

图2：瑞萨RL78 MCU产品线

因此，对于低功耗应用，推荐选择RL78系列MCU。因为它的电池工作电压可以低至1.6V，运行功耗为46μA/MHz，待机功耗低至230nA。

在家电中，除了现在的锂电池，一般都是用干电池的，干电池的标称是1.5V，终止放电电压应该是0.9V左右，一般是使用两节干电池，因此，0.9V乘以2，再乘以90%，就是1.6V。也就是说，如果用干电池供电，电池用光了，单片机还能工作。”

举例说，使用RL78系列MCU的遥控器可以做到3~5年不用换电池。也有人使用RL78做低成本，低功耗的空调压缩机解决方案。

可以通过可配置的外设来达到低功耗要求。RL78在STOP模式下，可以灵活地配置外设，以达到安全性核灵活性的最大平衡，并且保持低功耗。

在扩展性方面，RL78系列MCU的兼容性和灵活性也很好，全系列的产品都管脚兼容。

此外，RL78系列MCU还有很丰富的封装形式，有国内工程师喜欢选用的LQFP和QFN，因为这两种封装比较方便，制板成本也低；也有满足不同需求的其它封装形式。

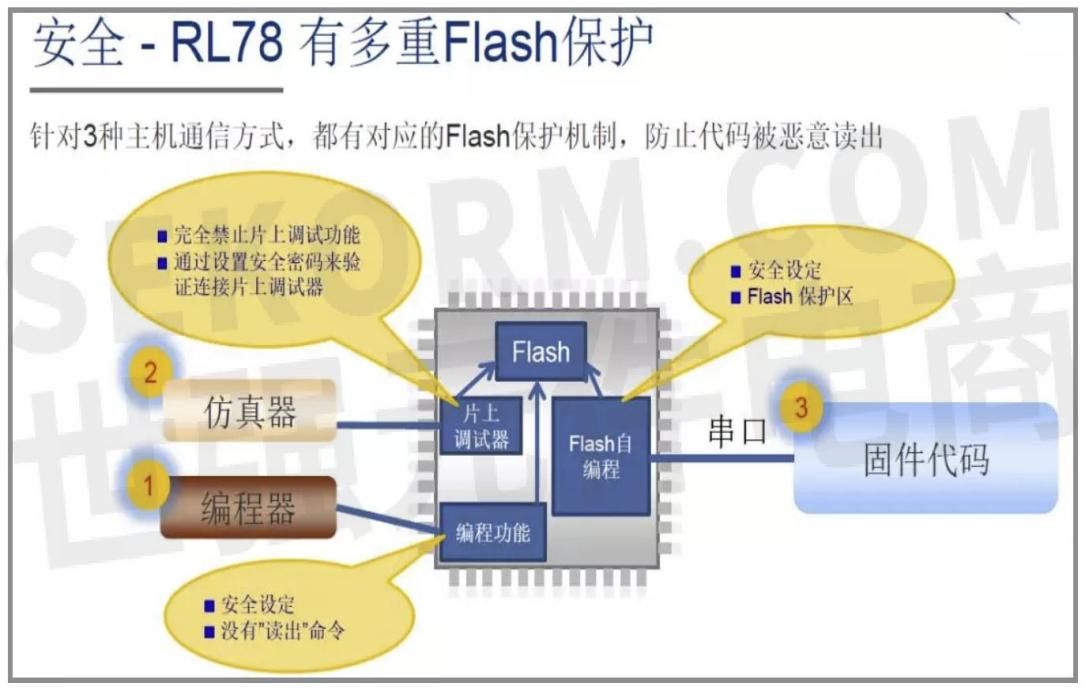

图3：瑞萨RL78系列MCU的多重Flash保护机制。

任何人做的产品都不希望被别人破解、复制，因此各家MCU厂商也都使出浑身解数来帮助客户保护自己的代码不被窃取。在安全性方面，瑞萨采取了多种措施，RL78有多重Flash保护，针对3种主机通信方式，都有对应的Flash保护机制，防止代码被恶意读出。

一是编程器。工程师需要将源代码从开发环境下载到芯片，但其实这里有一个很大的安全隐患，一旦有人有能力拿编程器去连接MCU芯片，那他就有可能破解该产品。RL78系列单片机是整个编程器都没有‘读出’命令。这样即使有人连接到了你的产品，也无法获取源代码了。

二是仿真器。做程序开发肯定需要用到仿真器，目前常用的做法是仿真器的连接是需要输入一个10位数的密码。还有就是在烧写的时候就禁止片上调试功能，也就是说，最终量产的产品是没有仿真功能的。这样也就无法通过仿真器获取源代码了。

三是内部固件代码更新。这个无法避免，也没有特别好的办法，因为产品代码更新是不可避免的，这种情况只能靠自己的程序加密来保证源代码不泄露了。

RL78一个很大的应用是电机控制，其实现在不论是我们日常生活中的空调和冰箱压缩机、果汁机和豆浆机等小家电、电动汽车，还是工业中用的传送带、机械手臂等都离不开电机。工厂里的一个机械手臂可能会有30~40个电机存在。

RL78系列MCU主要用于消费类产品的电机控制，比较常用的是G1G，功能更强一点的是G1F，它能做一些FOC控制，或者高速电机控制，比如吸尘器等等。

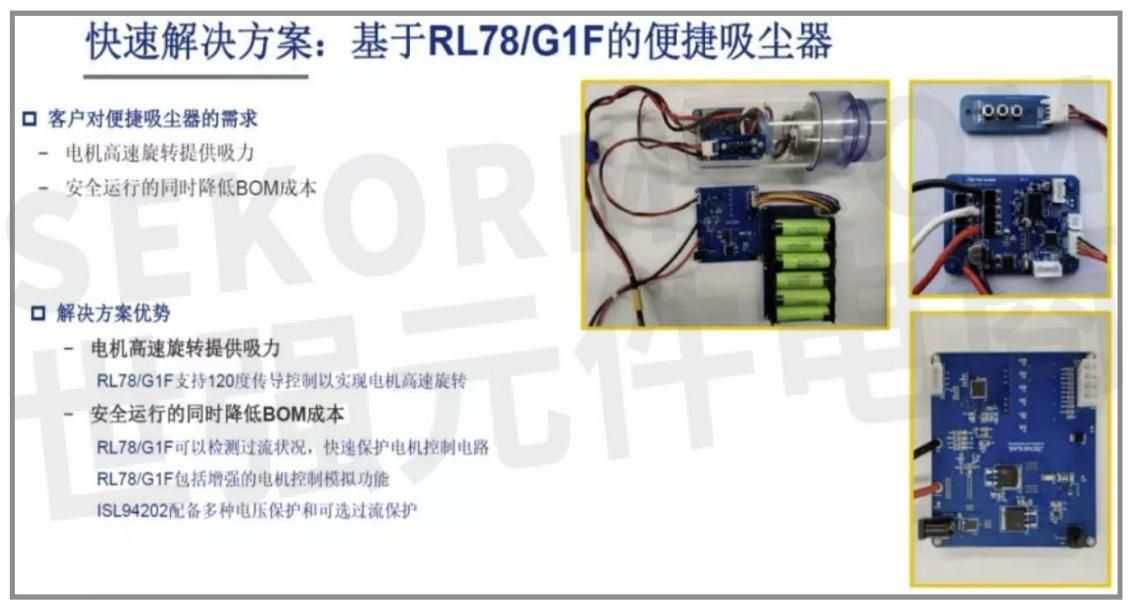

图4：瑞萨电子展示的基于RL78/G1F的便携式吸尘器解决方案

这次研讨会上，瑞萨展示了一款基于RL78/G1F的便携式吸尘器解决方案。该方案中采用的电机是无传感器3相BLDC电机，有强力和标准两档可选，强力时电机转速高达5万转/分钟，标准档时的转速为3万转/分钟。

瑞萨RL78/G1F最高可支持10万转/分钟的电机。原因是：首先，该芯片支持120度传导控制，内置了高速比较器（CMP1）和输入捕捉定时器（定时器RX，最高可达64MHz）以实现电机高速旋转；其次，该芯片内置的高速PGA、高速比较器（CMP1）和输出强制截止（PWMOPA）功能，可实现过流检测和PWM输出强制截止功能，从而快速保护电机控制电路；还有增强的模拟功能，有助于降低BOM成本。
