LM317&LM337可调电源制作教程:一学就会,简单实用!

目录

📍前言

         一、LM317&LM337基础知识

二、材料与工具准备

三、电路设计与原理分析

四、制作步骤与注意事项

五、测试与调试

六、总结


📍前言

        LM317与LM337作为经典的可调稳压器,广泛应用于电子设计与制作中。本篇文章将详细介绍如何制作LM317和LM337可调电源,从基础知识到实践应用,帮助大家轻松掌握这一实用技能,为电子项目提供稳定可靠的电源支持。

 一、LM317&LM337基础知识

LM317

1.基本概念

       LM317是一种应用广泛的三端可调正电压稳压器集成电路,能够提供1.25V至37V的可调输出电压,并具备最大1.5A的输出电流能力。

2.特性

  • 调压范围宽,输出电压在1.25V至37V之间连续可调。
  • 稳压性能好,输出稳定。
  • 噪声低,纹波抑制比高。
  • 内部具有过热、过流、短路保护电路。

 3.引脚功能

引脚排列图如下:

  • 输入端(VIN)接收输入电压的引脚,该输入电压将被调节至指定电压。
  • 调节端(ADJ)通过外部电阻来调整输出电压。通常与输出端之间连接一个电阻,以实现所需的输出电压。
  • 输出端(VOUT)提供稳定的输出电压,通常接到需要稳压的电路。

LM337

1.基本概念

LM337是一种可调式的三端负电压稳压器集成电路,能够提供-1.2V至-37V的可调输出电压,并具备超过1.5A的输出电流能力。负电源也能驱动LED灯亮,想要有负电源,一定要先有正电源,否则负电源输出无效。将正电源的gnd接到负电源的gnd。

2.特性

  • 调压范围宽,输出电压在-1.2V至-37V之间连续可调。
  • 输出电流大,最大可达1.5A以上。
  • 内部具有电流限制、热关闭和安全区域补偿功能,过载时不易损坏。
  • 适用于各种应用,包括工业电源、自动化系统、PLC系统等。

3.引脚功能

LM337的引脚功能与LM317类似,但由于它是负压稳压器,因此输出电压是负的。

❗️❗️❗️需要注意的是:LM317和LM337的引脚排列不一样,芯片一定不能插反,否则容易烧坏芯片和元器件,导致电路失效。

引脚排列图如下:

  • 输入端:接收输入电压的引脚。
  • 调节端:通过外部电阻来调整输出电压。
  • 输出端:提供稳定的负输出电压。

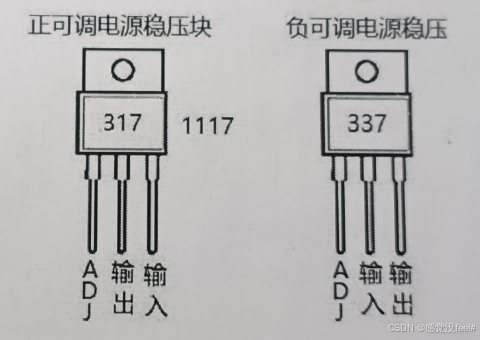

LM317&LM337芯片引脚图

二、材料与工具准备

  • 电子元器件:制作LM317和LM337可调电源所需的电子元器件及其规格,包括LM317/LM337芯片、电阻、电容、二极管、可调电位器、三相变压器等。

❗️需要注意的是:焊接正负可调电源的变压器需要用双路输出的变压器,即含有两根红线为输入线,三条蓝线(可能为别的颜色)为输出线。两侧线任意接电源正负极,中间线接GND。仿真用单路输出的也能实现效果,但是我们进行实物制作的时候,就需要用双路输出的变压器,且正负电源都需要接GND。

  • 工具:介绍制作过程中所需的工具,如电烙铁、焊锡丝、万用表、螺丝刀、绝缘胶带等。

三、电路设计与原理分析

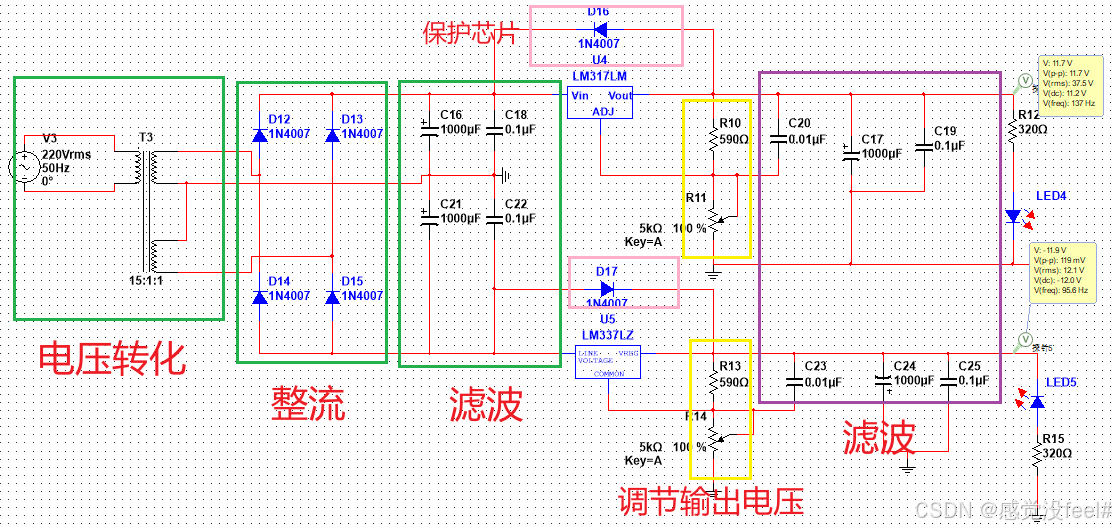

  • 电路原理图

  • 原理分析

🔆电压转换:变压器将220V交流电转换为14V左右交流电

🔆整流电路:将交流电整流为直流电,常见的整流电路有半波整流和全波整流,而在实际应用中,为了获得更高的整流效率,通常采用全波整流电路,如我们这里所用的桥式整流就是全波整流的一种

🔆滤波电路:滤波是去除直流电中脉动成分的过程,电容并联在整流电路的输出端,用于平滑脉动直流电的波形,使其更接近理想的直流电。

🔆输出电压的调节方法LM317的输出电压还受到其外部电阻配置的影响。通过改变与控制引脚(Adj)相连的电阻值,可以调整输出电压。

电阻R1和R2:在LM317的电路中,通常使用两个电阻R1和R2来设置输出电压。R1通常是一个固定电阻(即图中的R10,R13),而R2(即图中R11,R14)可以是一个可调电阻或电位器。

⭐️输出电压公式:Vout = 1.25V × (1 + R2/R1)

通过这个公式,可以根据需要调整R2的值来改变输出电压。

🔆保护电路:两个二极管D16,D17反向接在电路中,以防止反向电压对LM317,LM337造成损坏。利用了二极管反向电阻非常大的特性。

四、制作步骤与注意事项

  • 制作步骤
    1. 变压器降压与整流滤波电路的制作。
    2. LM317/LM337芯片的焊接与连接。
    3. 可调电位器的安装与调试。
    4. 保护电路的连接与测试。
  • 注意事项
    1. 正确选择元器件,分清元器件正负极,以及芯片引脚
    2. 变压器连接220V电的输入端,一定要用漆包线包紧,以防触电

五、测试与调试

  • 测试方法:使用万用表等测试工具,测量输入电压、输出电压和电流等参数,确保电路工作正常。
  • 调试技巧:根据测试结果,调整可调电位器,使输出电压达到所需值,并观察电路的稳定性。
  • 安全调试:在测量输出电压时候,切不可用万用表导通档测量电压,会导致电路短路而烧毁芯片,甚至烧毁整个电路。(经验告诉我的,芯片够多可以这样试试会不会烧坏😛)

六、总结

       这篇关于可调电源的文章你就看完啦?那也太棒了吧👍,我们一起来总结一下吧,想要成功焊接这个可调电源,重要的是知道317,337芯片引脚排列是什么样的,所用元器件型号以及大小,理解运用输出电压公式,计算出R1,R2电阻的大小,以达到输出我们想要的电压。制作一个电子产品千万不要着急,慢慢来,一步一步地焊接好,相信你可以做的很棒的,行动起来吧👻,一起在电子科学领域进步!如果你有什么见解或者疑问,欢迎在下方留言,感谢观看🌺。

本文向大家介绍款能够从0起调的跟踪式稳压电源,由于采用LM317LM337三端可调集成稳压器,故内部有限流、短路和热保护等完善功能。其独特之处:仅用个单连电位器即能实现正、负电压“同步”调节,具有线路简单、调节方便、性能优良、成本低廉等特点,适合无线电爱好者做实验之用。 工作原理:整机电路如图所示。电源输入部分为常见的变压器降压与桥式整流,加大电容滤波,获得上下对称的±22V直流电压。其中还派生出另两组±6.8V辅助电压,分别接在运放 IC4和运放 IC3的 V+与 V-端,以保证IC3、IC4的工作电压不超过极限范围。下面具体分述稳压部分: 1.正输出电路由稳压器IC1及相关元器件组成,通常接在稳压器IC1的调节端上电位器另端是接地的。假如RP1电阻调至0值,那么输出电压Vout=1.2V,即电路内部基准电压为1.2V,同时在电阻R3上产生10mA恒流,只要改变RP1的阻值即可改变输出电压。这里,将RP1接地端改接在运放IC3的输出端,并设法使IC3的输出电压为-1.2V,以抵消IC1的基准电压+1.2V,这样便可实现从0起调,要实现上述目的也很简单,只要将运放IC3连成差分放大器,进行减法运算即可。由图可知,同相输入端电压为V1,而反相输入端电压为V2,因R4=R5=R6=R7,故IC3的输出端电压VO=R5/R4 ×(V1-V2)=-1.2V,也可得出稳压器IC1的输出电压+Vout=5mA×R3+10mA×PR1-1.2V。 2.负输出电路由稳压器IC2及相关元件组成,这里省去了IC2调节端上原设置的电位器RP3,改接在运放IC4的输出端,由IC4的输出电压控制调节端,同样可以达到调节稳压器的输出电压目的。由于运放IC4接成增益为1的反相放大器,其反相输入端连到正输出电路的稳压器输出端上,所以负输出稳压器便产生极性相反幅度相等的稳压电压,即-Vout=-R10/R9×(+Vout),因R9=R10,所以-Vout=+Vout,即负输出电压跟踪正输出电压。 3.电路中二极管D7与D8用以防止外接负载加大有电容放电,致使IC1与IC3输出端损坏;另外二极管D9与D10为防止因某种原因IC3输出正饱和和IC4输出负饱和而将IC1和IC2调节端击穿,因IC1与IC2的调节端均不允许流入反相电流。 元器件选择:本机均为通用元器件,无特殊规格。IC1与IC2均为三端可调集成稳压器,正输出型号为LM317,负输出型号为LM337,均为TO-220封装,市场上均有现售,上机时应加装散热器。IC3、IC4为通用型运放,也可由OP-07代用。电阻全部选用 1/4W金属膜电阻,其中R4、R5、R6、R7、R9、R10精度要求为1%。RP1应选用线绕电位器。有条件的以多圈电位器效果较理想,电源变压器T可选用14英寸黑白电视机电源变压器代用,如自绕应选EI型高夕钢片,功率为35W-45W即可。 装配与使用:本机装配只要焊接无误,般不需调试装即成。如电压上限值不准确,可在RP1上并联只33k左右电阻,以校正15V为止。为了提高装配精度,提出三点印制板设计注意事项:1.左边为输入,右边为输出;2.地线的走线尽量面积大些,电源三限引出线也应相对粗点;3.基准源10mA走线与正输出、负输出大电流线不应共用根多股线。使用时,面板上应加装个电压表,以指示电压读数,仔细地旋转RP1,即可从0-±15V范围内达到满意效果
