前言

        在PCB设计中，布线是完成产品设计的重要步骤，具有最高的设计难度、最细致的技能要求和最大的工作量。当你设计一个简单的PCB板子时，或者设计要求不高，希望自动布线时，那么你可以使用自动布线功能。传统的手动布线难以满足现代电子产品的复杂性和高密度要求。因此，自动布线技术应运而生，它利用先进的算法和工具，能够高效、准确地完成布线任务，大大提高了设计效率和产品质量。

一、自动布线是什么？

顾名思义，自动布线就是可以自动把PCB里面的这些飞线，自动连接起来。

二、使用步骤

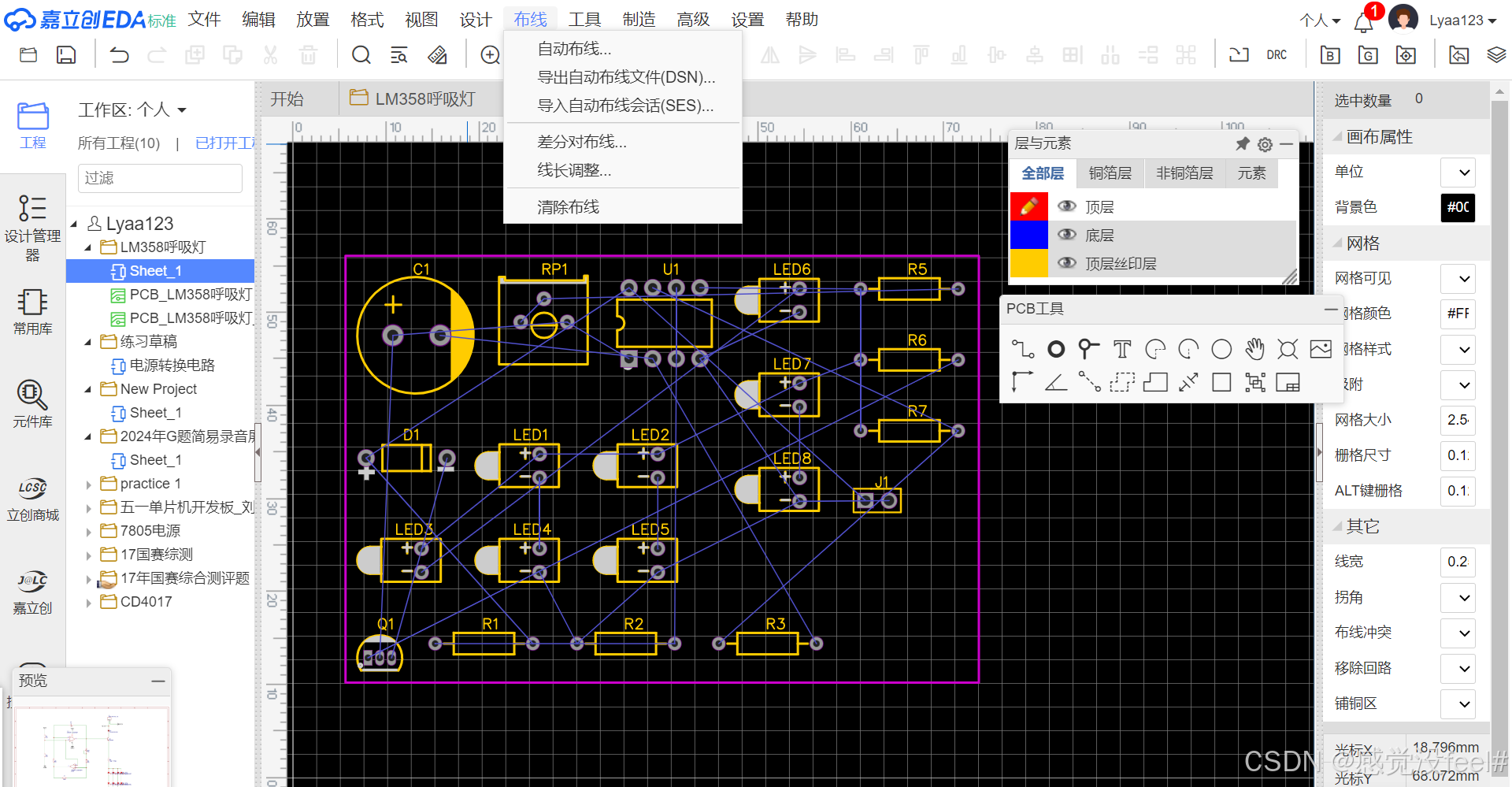

1.点击菜单栏上面布线，选择自动布线

操作图片如下：

2.自动布线设置

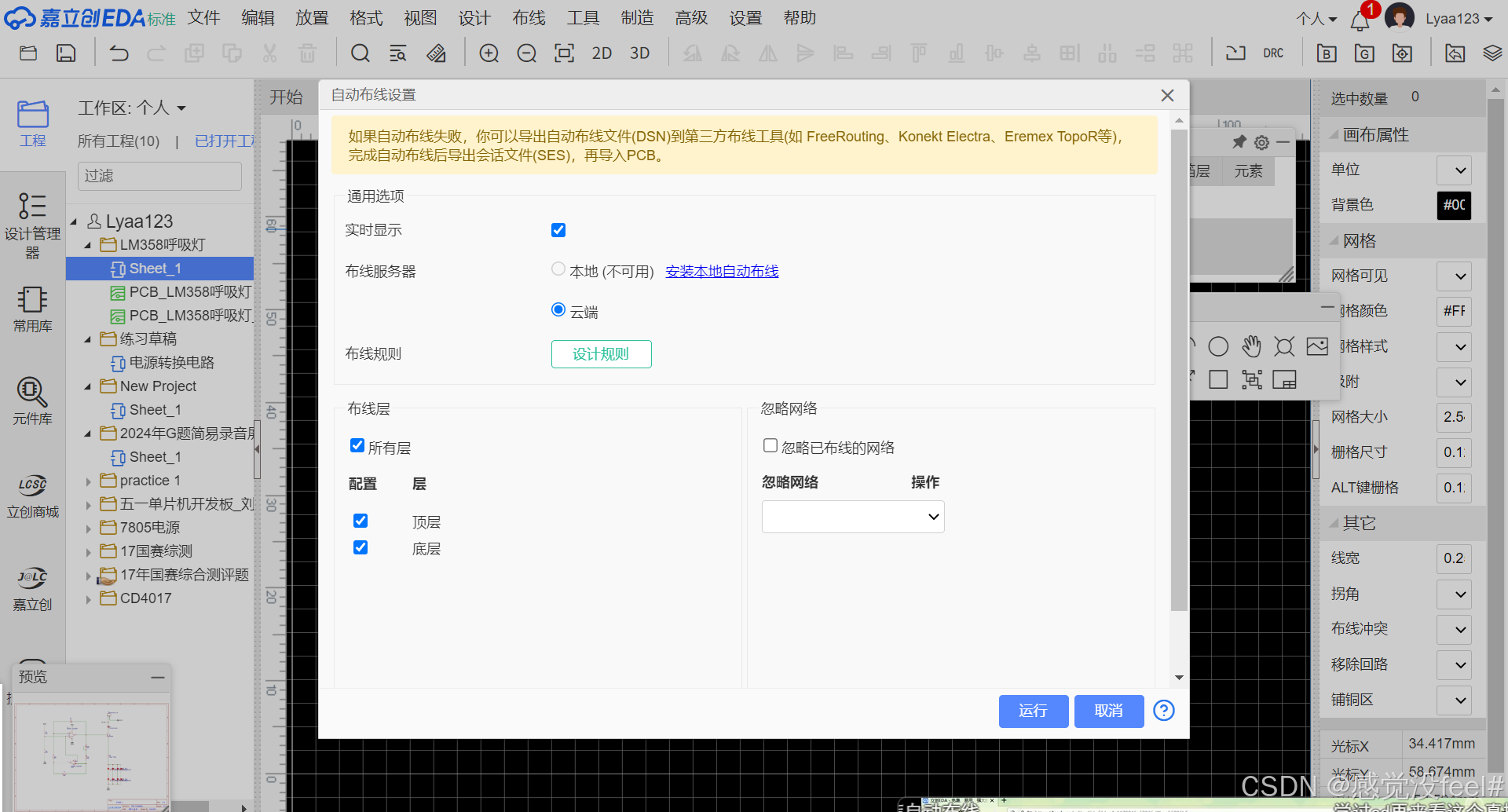

（1）如图，可以设置我们所要布线的层

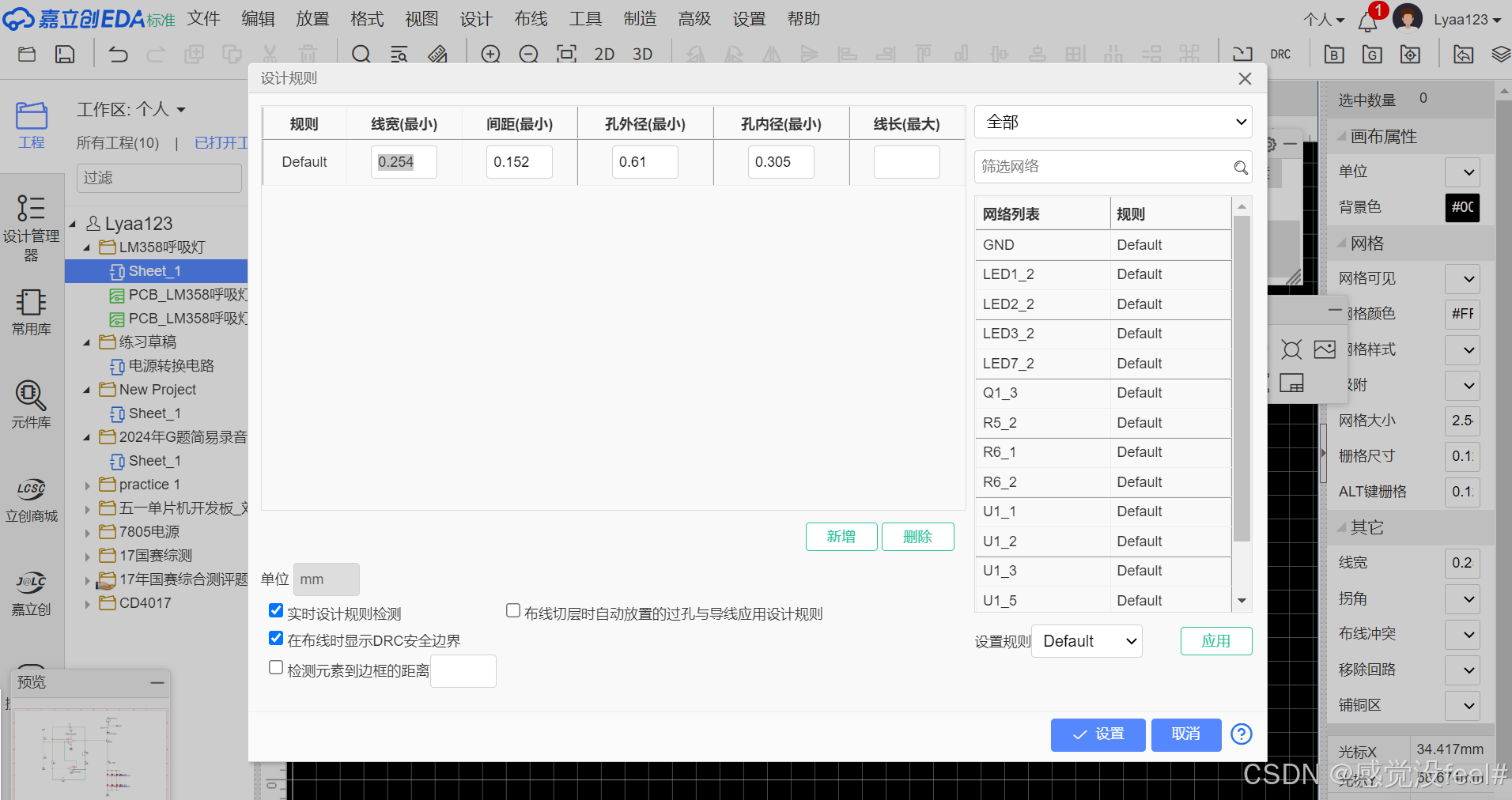

（2）点击上图设计规则，可以设置线宽，间距，孔外径等内容

3.布线服务器设置

（1）如图，默认服务器为云端，但云端所用人数较多，容易出现卡顿，选择本地，则需要暗转本地自动布线

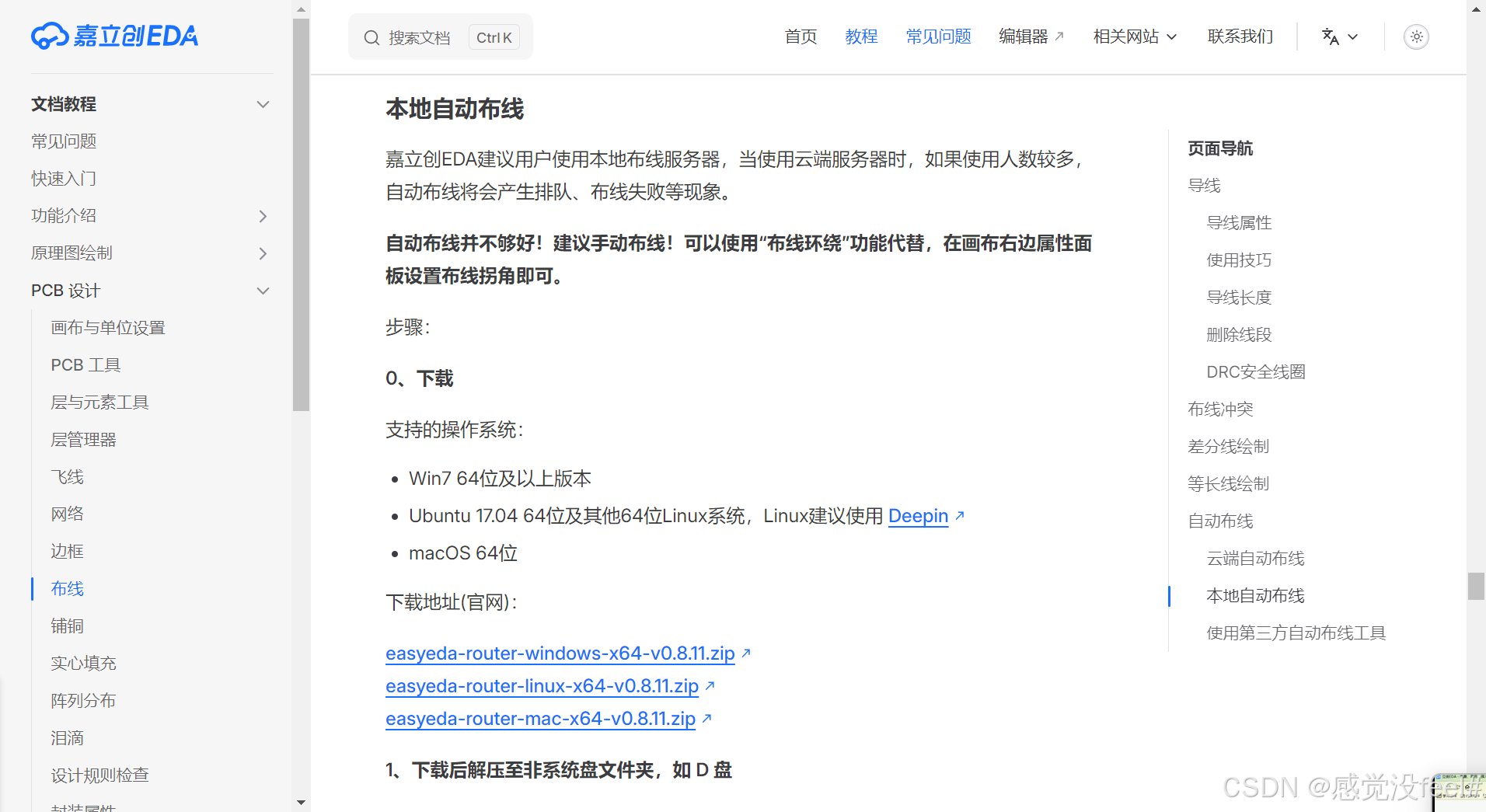

（2）点击“安装自动本地布线”，每个人电脑，以及软件版本不一样，下载地址有所不同，根据页面提示的步骤来操作即可

总结

建议使用手动布线，自动布线没有手动布线的工整和美观；手动布线可以锻炼布线能力提升经验；使用本地自动布线可以减轻嘉立创EDA服务器负担。

注意：

• 自动布线发现有些情况下会短路，请布线完后检查网络和DRC。
