DIY LM317扩流器

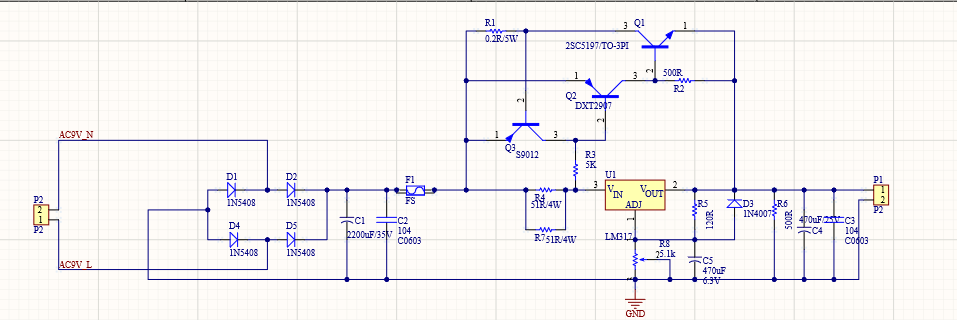

原理图设计

参设选型注意

• Q1和Q2构成NPN复合管，放大倍数为hFE1*hEF2，放大倍数越大越灵敏,同时需要注意特征频率，避免带容性的振荡影响。
• Q3和R1构成限流电路，对于Q3电流能力很低。
• 变压器选型：由于电容收入型的，导致的电压电流相位差，功率因素都不高，COS=W/VA,COS取值0.65，W有效功率=0.65*VA ，AC输入电压尽量靠近输出电压，避免损坏过大。
• D1~D5，由于输入电压为14V左右，对反向耐压要求不高，选用车轮管1N5408电流3A,若需求更低功耗，可选用快速恢复二极管T220封装的二极管，当然价格会翻4几倍
• C1=25/2ΠfRl ;选型时注意老化时间参数，2000H到10000H，选用8000H的价格为3RMB左右
• R4\R7在过流保护功能启动时，R4\R7将承受较大功率发热严重，可选用10W的线绕电阻，线绕电阻适用于低频场合，价格0.5RMB/个，选用5W的金属膜电阻并联，价格为线绕电阻四倍。
• 链接https://item.taobao.com/item.htm?spm=a1z09.2.0.0.48922e8dUVGJRj&id=618515152958&_u=61q8941p750d
• Q1的Pd=(VIN-VOUT)*IOUT; 第一版本选用D44H1G 10A电流，但由于Pd只有2W 无法满足要求,现改为2SC5197,7A电流，Pd为83W
• 为减少成本，PCB使用单面板完成。完整版，PCB约为8*9mm，50PCS 每片为6RMB，1000PCS每片3RMB
• 散热器链接：https://item.taobao.com/item.htm?spm=a1z0d.6639537.1997196601.27.6eda7484MZrwNe&id=35266929518

测试结果

输入直流14V,2A;输出11V 2A时，纯粹散热器三（562025）散热，三极管Pd为80w，持续过流能力7A升 5分钟内温度上升至70°，且还继续上升。该电路虽然可以扩流；但散热问题时分严重（自然散热，另外，选的是塑料封装）。
