前言

在我们分析电路电流电压大小时，基础电路定理无疑是分析电路的基石。节点与回路等作为电路分析的核心要素，如同电路的血脉与骨架，承载着电流与电压的流动与分配。本文旨在深入浅出地解析这些基础概念，为读者揭开电路运作的神秘面纱。

一、基础名词理解

1、节点：表示几个元件的引脚或者导线之间的相互连接关系，所有和节点相连接的元件引脚、导线、无论数目多少都是相互导通的。在立创EDA中，是有红色的小点标注节点，即为电气连接，没有红色小点的话就没有实际的电气连接。

2、网络标签：网络标签表示一个电气连接点，具有相同的网络标签是电气连接的。使用网络标签可以简化连线以及便于理解，在复杂的电路中，看起来就不会像一个盘丝洞一样。

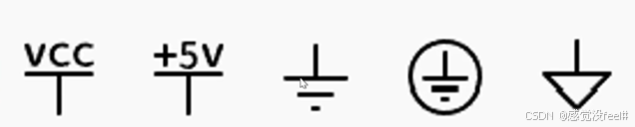

以下是一些必须要认识的网络标签：

正电源正5V电源地保护地模拟地

3、支路：电路当中每一个分支叫做支路，支路是由几个串联的电路元件构成的，是构成复杂电路的基本单元。支路是电路中通过同一电流的通路。

4、回路：电路中任意闭合的路径叫做回路。在每次被选用的回路中，至少包含一个没有被选用过的新支路时候，这个回路叫做独立回路。

5、网孔：不可再分的回路叫做网孔。对平面电路，其内部不含任何支路的回路叫做网孔。电路中的网孔数等于独立回路数。

二、基尔霍夫电流定律（KCL）

基尔霍夫电流定律指出，在电路中任一个节点上，在任一时刻，流入节点的电流之和等于流出节点的电流之和。这一表述可以用数学表达式简洁地表示为：ΣI_in = ΣI_out，其中ΣI_in代表进入该节点的所有电流之和，ΣI_out则代表离开该节点的所有电流之和。可以将节点想象成一个水管，流入水管的水流等于流出水管的水流。

推广：KCL不仅可以用于电路中单一的节点，也可用于电路中包围多个节点的任一闭合面。

基尔霍夫电流定律的实质

1、KCL是电荷守恒和电流连续性原理在电路中任意节点处的反映。

2、KCL表示节点处支路电流间的约束，与支路上的元件性质无关。

3、KCL方程是按电流参考方向列写的，与电流实际方向无关。

三、基尔霍夫电压定律（KVL）

基尔霍夫电压定律（Kirchhoff's Voltage Law，简称KVL）是电路理论中的一条基本原理，它描述了在一个闭合回路（也称为环路）中，各段电路电压降的代数和等于零。换句话说，沿着闭合回路的任意方向行走一周，所遇到的各电源电动势的代数和等于各段电阻（或其他元件）上的电压降的代数和。

具体来说，如果在一个闭合回路中，我们选定一个绕行方向作为参考，那么在这个方向上，电动势总是使电流沿此方向流动，因此电动势取正值；而电阻（或其他元件）上的电压降则阻碍电流沿此方向流动，因此取负值（或称为电压的“降”）。将这些电动势和电压降进行代数相加，其结果应该为零。

用数学表达式来表示，基尔霍夫电压定律可以写为：ΣV = 0，其中ΣV代表闭合回路中所有电压降（包括电源电动势和电阻、电感、电容等元件上的电压降）的代数和。

基尔霍夫电压定律的实质

1、KVL的实质反映了电路遵循能量守恒定律。

2、KVL表示回路中的支路电压的约束，与回路中各支路上接的元件性质无关。

3、KVL方程是按电压参考方向列写，与电压实际方向无关。

结尾

这就看完啦？你也太棒👍了吧，是不是学习到了很多，我们一起简单来总结一下吧

电路定理小结:
1、KCL是对结点中支路电流的线性约束，用于约束结点中各支路电流，或立路中各元件的电流。
2、KVL是对回路电压的线性约束，用于约束回路中各支路电压，或回路中各元件的电压。
3、 KCL、KVL与组成立路的元件性质及参数无关。
4、KCL只能约束电流，不能约束电压;KVL只能约束电压，不能约束电流。
5 、KCL、KVL只适用于集总参数的电路。

你是否还有别的疑问或者是更好的见解，欢迎在评论区留言，㊗️你玩得开心👻，学得愉快！
