1. 引言

随着现代电力系统的发展，对智能化、自动化控制的需求不断增加。高比例可再生能源接入电网带来了巨大的波动性和不确定性，使得传统的调度和控制方式难以满足电力系统的平稳运行要求。因此，电力系统的自动化调度、频率控制和电压调节成为确保电网稳定、降低运行成本的关键技术手段。本项目针对这一需求，开发了先进的电力系统自动控制和优化系统，通过精确的预测、智能化的优化控制，实现对电力负荷的精准管理和电网频率、电压的稳定调节。本文旨在系统性地介绍本项目的优越性及其创新点。

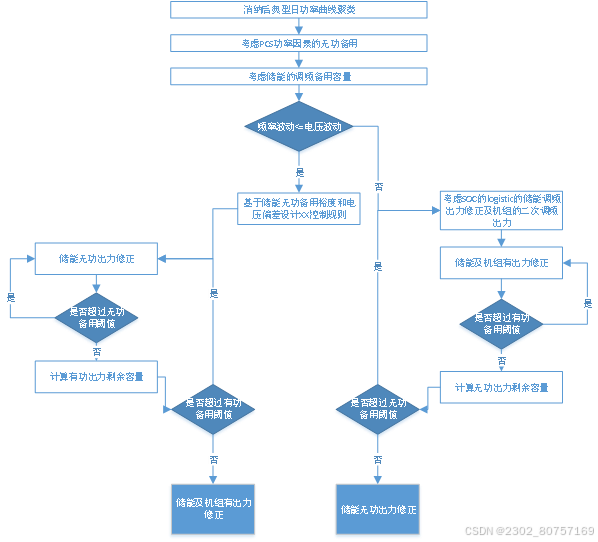

图1 结构框架

图1展示了本项目系统的总体结构框图。可以看出，系统通过负荷预测、频率调整、电压调节等多项模块的协同工作，实现了对电力供需平衡、频率稳定、电压稳定的全面控制。各模块之间的高效交互、动态调整的策略，使得系统能够在不同负荷、不同环境条件下实现电力系统的自动化调度和优化控制。

2、项目优越性概述

本项目的优越性体现在以下几个方面：

高精度的负荷调度与再生能源预测：本项目通过多种数据源和先进的预测算法，实现了负荷和可再生能源输出的高精度预测。日前调度模块利用这些预测数据，优化发电计划和储能系统的利用率，确保系统在未来24小时内的供需平衡，显著提高了调度的准确性与可靠性。通过削峰填谷等负荷管理策略，系统在削减峰值负荷方面表现卓越，有效降低了电网的运行成本，减少了对高成本的备用电力资源的依赖。

自动发电控制（AGC）的实时频率调节：电网频率的稳定对系统的安全运行至关重要，本项目采用了基于反馈控制的AGC算法，对发电机的出力进行实时调整，使系统频率快速恢复至设定值。系统通过频率偏差的实时监测，动态分配各发电机的调整任务，确保电力系统在负荷突变、再生能源波动时依然能够稳定运行。这种实时的频率调节功能，使得系统能够快速响应突发状况，大幅提升了系统的安全性与稳定性。

智能化的电压控制与无功功率补偿：本项目集成了无功功率补偿和电压控制算法，能够在电压偏差过大时自动调节无功功率，以保证电压维持在合理范围内。通过对负荷和电压的动态调控，系统能够有效应对电网中负荷波动、长距离输电等情况，确保供电质量。本项目还引入了储能系统的协同控制策略，进一步增强了电压调节的灵活性和稳定性。图2中展示了电压调节效果，通过无功功率的动态补偿，系统能在不同负荷条件下保持电压的稳定，表现出卓越的电压调控能力。

储能系统优化配置与调度：本项目不仅优化了储能系统的容量配置，还通过智能化的调度策略提高了储能系统的利用效率。在负荷低谷时充电、高峰时放电，系统能够有效地降低电网的峰谷差，提高电力资源的利用率。此外，储能系统还在电压调节、频率调节中发挥了重要作用，与各模块协同工作，实现了多目标的优化控制。储能系统的合理配置和智能调度策略，使得本项目在负荷管理和辅助服务方面具有显著优势。

多维度的性能评估与优化：系统通过实时监控电网中的负荷、发电量、频率、电压等多种参数，评估系统的运行状态，并根据需求动态调整调度和控制策略。系统还具备智能化的优化功能，能够在多种条件下寻找最优的调度与控制方案，不仅保证了电力系统的稳定运行，还实现了成本的最小化。图2中的运行结果验证了系统在不同场景下的表现，通过削峰填谷、频率响应和电压控制，系统在各项评估指标上均展现了优异的性能。

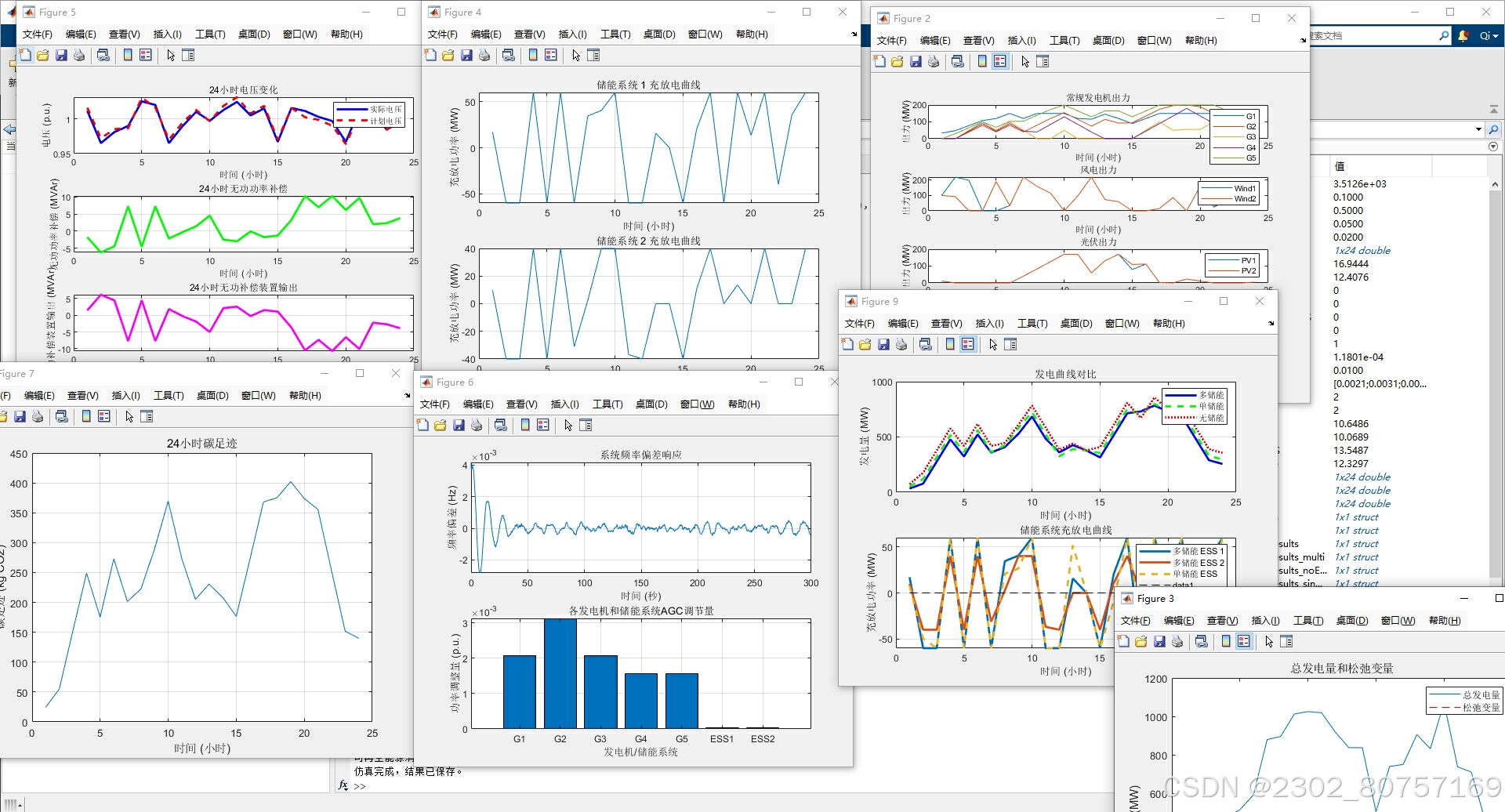

图2 项目运行结果

本文将深入探讨本项目中自动发电控制、日前负荷调度和电压控制等核心模块的算法逻辑与实现细节。结合图1的系统结构图，本文将分析系统在不同运行场景下的优化表现和优势。图2中的仿真结果展示了系统在实际应用中的优越性，验证了其在负荷预测、频率调节、电压控制等方面的创新性和有效性。通过对各模块的介绍和仿真结果的分析，本文将全面展示本项目在现代电力系统自动化控制中的应用前景和显著优势。

2. 自动发电控制（AGC）算法

自动发电控制（Automatic Generation Control, AGC）是电力系统稳定运行的重要组成部分，其主要目标是通过调节发电机出力，维持电网频率在一个恒定的设定值上，从而实现供需平衡。由于电力系统需要在实时状态下维持供需平衡，而频率偏差则是这一平衡的直接反映，因此AGC通过监测频率偏差并调整发电功率的方式来恢复系统的稳定性。

2.1 问题定义

在电力系统中，发电与负荷之间的微小不平衡都会导致频率的波动。频率波动过大会影响系统的稳定性，甚至可能引发安全问题。因此，AGC系统需要在电网频率偏离设定值时，自动调节发电机的出力，使得系统频率恢复至目标范围，从而维持电力系统的稳定性。

在可再生能源逐渐增多的背景下，电网的波动性愈发显著，风电、光伏等发电方式由于自然条件限制，难以保证连续稳定的出力。因此，AGC的响应速度和调节能力成为电力系统适应多变负荷环境的关键技术之一。本项目通过AGC算法，实现对频率偏差的快速调整，使系统在负荷突变或再生能源波动的情况下，依然能够保持频率的稳定。
