CW-DAPLINK 调试工具

CW-DAPLINK是武汉芯源半导体有限公司专为CW32系列MCU的在线调试和编程工具而设计的。

它通过SWD接口和应用单板的MCU进行在线通信。通过CW-DAPLINK的全速USB接口，CW32系列可以和PC端的IAR、MDK等开发软件进行通信，如图1所示。

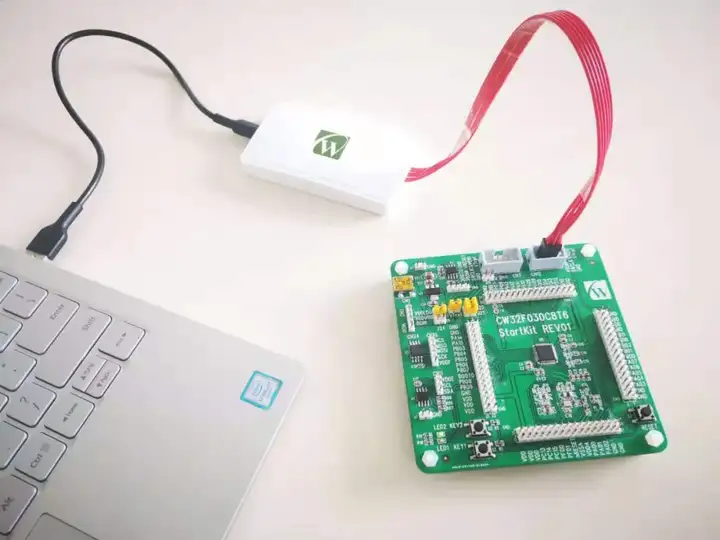

图1 CW-DAPLINK在线调试接线示意图

一、CW-DAPLINK特性

通过USB接口5V电源给调试器供电。

·全速USB2.0，TYPE-C接口。

· USB TYPE-A转TYPE-C连接线。

·SWD接口具有以下特性。

²接口电平1.8～5.5V自适应，参考电压由目标板输出。

²最高支持10Mbps通信速率。

²6PIN PA2.0接口转IDC2.54接口。

· 状态指示灯指示USB通信/调试/编程等状态。

· 工作温度范围0～50℃。

二、CW-DAPLINK描述

CW-DAPLINK调试器及附件如图2-34所示，从上到下依次为USB 连接线（TYPE-A转TYPE-C）、CW-DAPLINK调试器、SWD连接线。

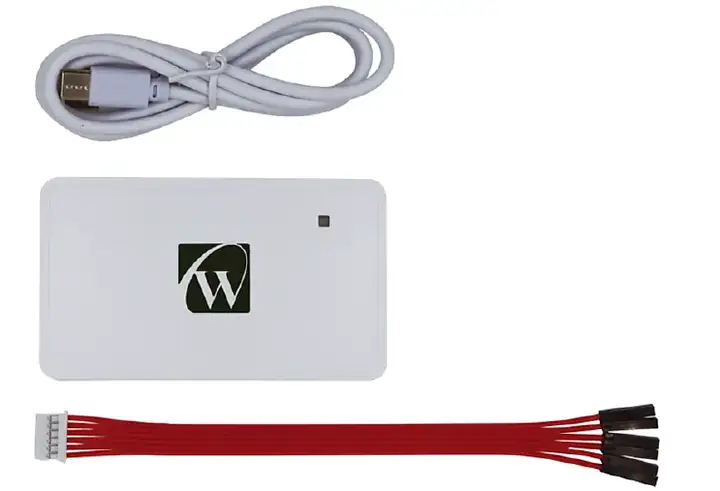

图2 CW-DAPLINK调试器工具构成

三、CW-DAPLINK实物图

CW-DAPLINK 采用ARM 内核MCU 设计，集成高性能ARM Cortex-M3 内核，外观结构如图2-35和图2-36所示。

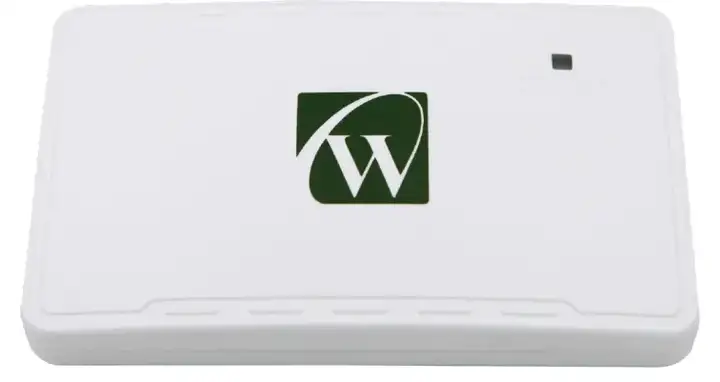

图3 CW-DAPLINK调试器外观正面

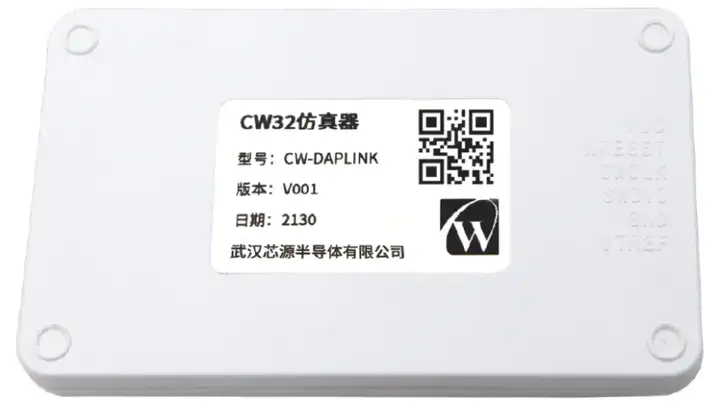

图4 CW-DAPLINK调试器外观底面

四、CW-DAPLINK调试接线

对于开发基于CW32 系列MCU 的应用，CW-DAPLINK 需要通过6PIN SWD 接口与目标MCU 进行连接。

五、6PIN 引脚定义（见表1）

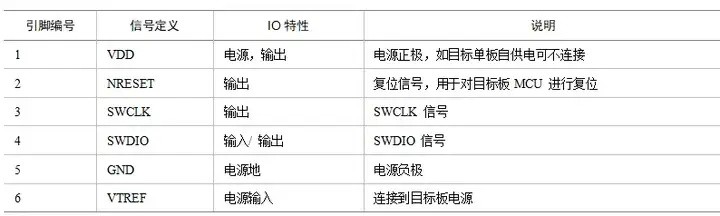

表1 SWD 口引脚定义

注意：VTREF引脚需要连接到目标板MCU工作电源端，实现目标板MCU供电电压的侦测，并实现调试信号线电平的自动匹配。

六、状态指示灯

CW-DAPLINK 顶面标识为STATUS 的指示灯指示CW-DAPLINK 的工作状态，具体如下。

·绿灯闪烁（亮100ms，灭900ms）：调试器和PC 通信正常，和目标MCU 未连接。

·绿灯常亮：调试器和目标单板进行持续通信。

七、CW-DAPLINK 驱动

若使用的是Windows10系统，CW-DAPLINK是免安装驱动的，对于部分Windows7或Windows8系统，会存在CW-DAPLINK虚拟串口不可用的情况，这时需要手动添加驱动。驱动可在芯源半导体官方网站上下载。

八、资料获取

CW-DAPLINK使用手册-网址：

CWDAPLINK_UserManual_CN_V1.1.pdf (http://whxy.com)

CW-DAPLINK调试器驱动-网址：

开发工具-武汉芯源半导体 (http://whxy.com)
