NE555门铃电路原理图

提示：本人水平较低，为数字电路初学者，若有错误，请指正

文章目录

• 前言
• 一、555芯片介绍
• 二、电路图讲解
• 总结

---

前言

一下内容基于本人本周电子工程训练的内容

一、NE555芯片介绍

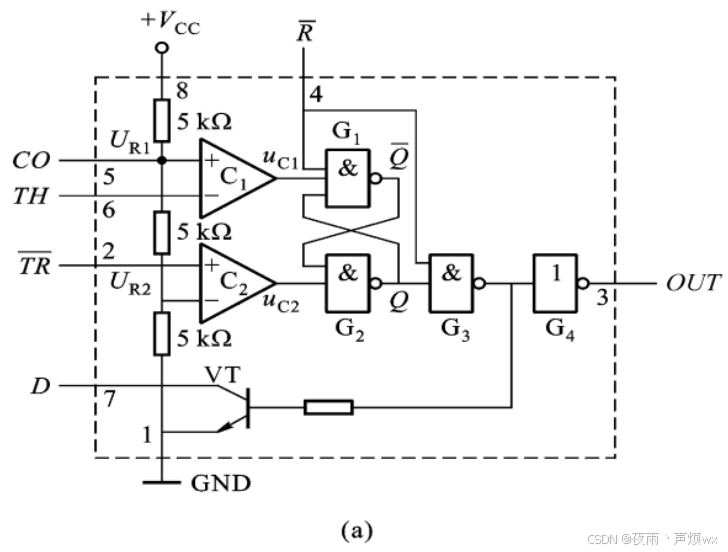

由3个5K电阻串联组成，通过两个比较器和一个RS触发器和与非门，NPN型三极管组成。

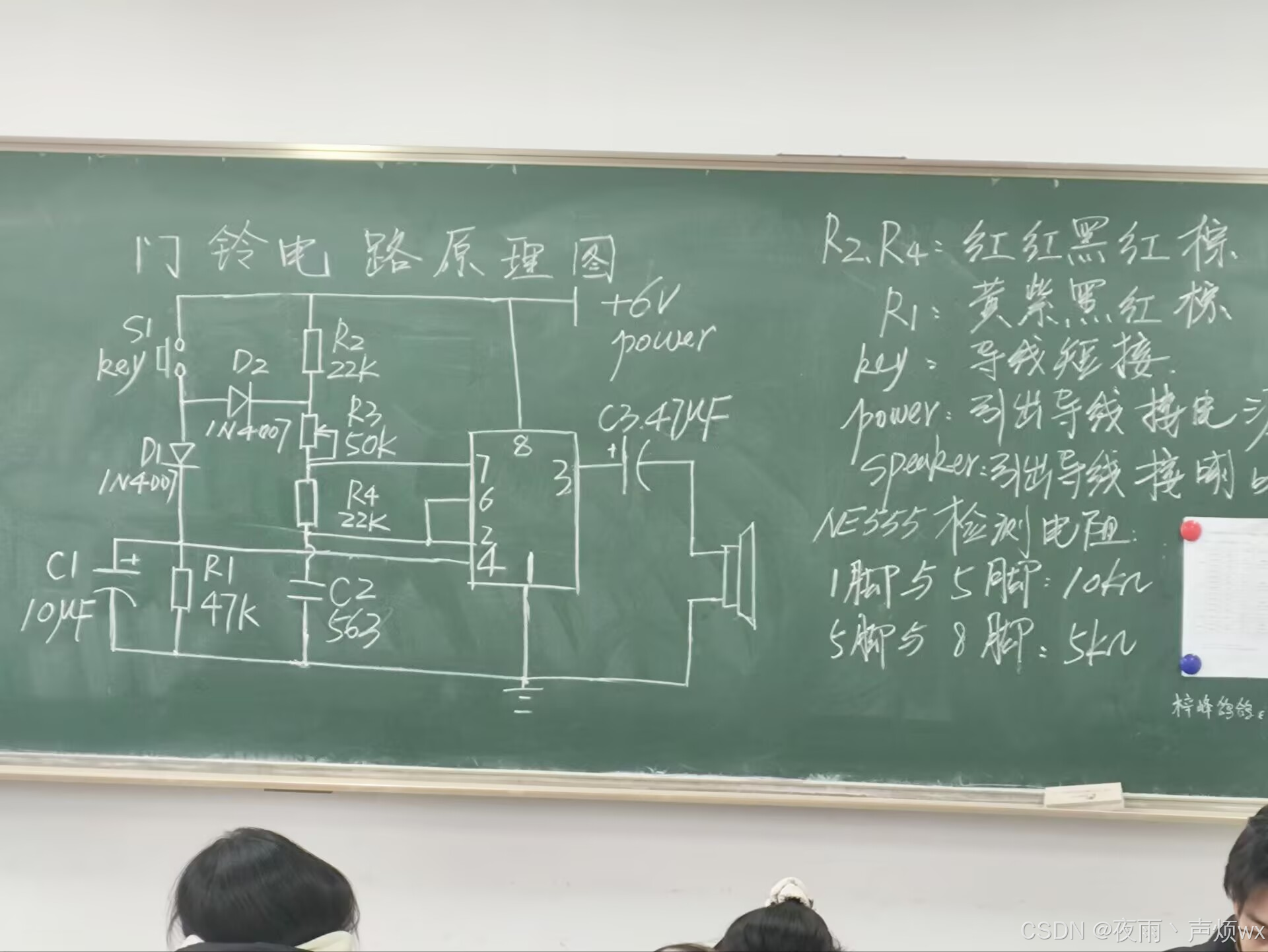

二、电路图讲解

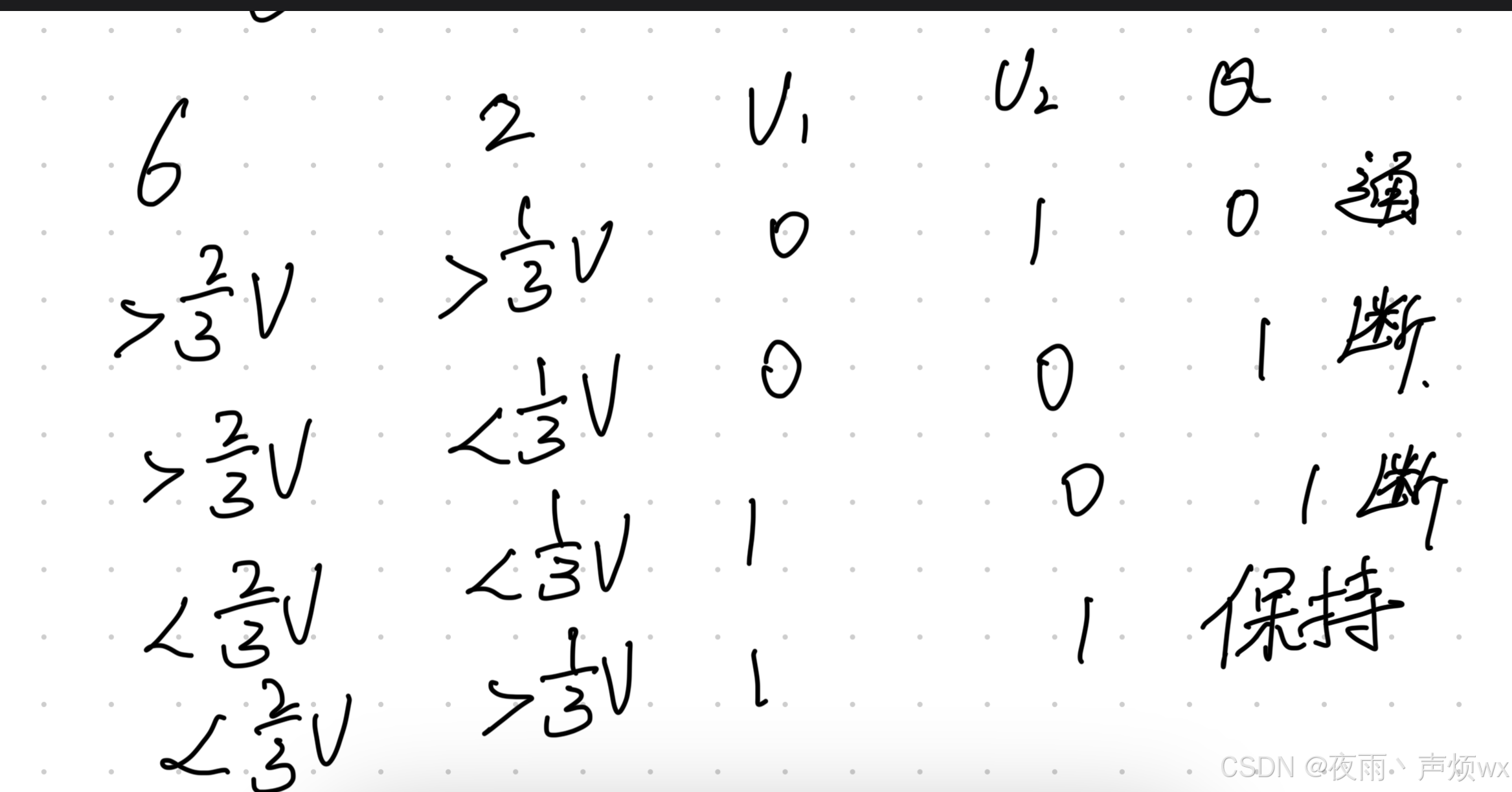

2号和6号引脚连接电容，它们的电压是电容两端的电压，通过NE555内部两个比较器，2号与1/3的电压值比较，6号与2/3的电压值比较，比较输出的结果接到RS锁存器上，RS上的锁存器出的就是3号和7号引脚，高、低、保持原样。电容的电压太大，2,6会让3，7输出低，电容电压太小，2,6会让3,7输出高或者高阻态 ， 具体通过RS触发器如下表。

同时对于内部三极管，当输出为0时，由非门则为1，即当放电管在RS输出1时导通将7号接地，同时电容开始放电，也可以说是当6,2引脚的电压超过2/3V时就就会导通，同时电容开始放电。C1的作用是位4号使能端处于高电平状态，门铃电路才能正常工作，R3的作用是对于电容充放电的时间延时，约等于1.1RC，对于电阻越大，充电时间越长，电路的整个延时就越长。

---

总结

对于本篇文章存在有问题之处，请批评指正。
