DIY 555叮咚门铃：从原理到实践的全面教程

前言

        555叮咚门铃，一款基于555时基集成电路设计的创意门铃，以其独特的“叮咚”声效和简易的制作原理深受电子爱好者喜爱。本文将深入解析其工作原理，带大家领略电子技术的魅力，感受DIY带来的乐趣与成就感。

目录🚩

前言

一、电路原理

电路组成部分

工作原理详述

二、电路原理图&布线图

三、实物焊接展示

结尾

---

一、电路原理

          555叮咚门铃是利用NE555时基集成电路组成的多谐振荡器，通过控制不同的充电线路产生不同的发声频率而发出“叮咚”声响的电子门铃。以下是其详细的工作原理：

电路组成部分

      555叮咚门铃主要由NE555集成电路、电阻（R1、R2、R3、R4等）、电容（C1、C2、C3）、二极管（D1、D2）、轻触开关（button）以及扬声器或喇叭（speaker）等元器件组成。

工作原理详述

       工作原理这部分梳理的比较详细，文字比较多，但是如果你想要理解叮咚门铃的工作原理，耐心看完肯定会有所收获的。

1、初始状态

         在初始状态下，按键没有按下，二极管D1没有电流通过，D2反向截止，所以NE555的4脚（复位脚）一直处于低电平状态。由于4脚低电平有效，因此3脚一直无输出，扬声器不响。

2、按下按钮

        当按下按钮时，D1和D2正向导通。此时，电源通过D1对C2充电，同时电源也通过D2、R3、R4等元件对另一个电容C1充电，由于R3与D2并联，正向接通二极管D2电阻约等于0，相当于导线，就把我们电路中的R3短路了。当集成电路4脚（复位端）电压大于1V时，电路开始振荡，扬声器发出高频率的“叮”声。振荡频率取决于电路中的电阻和电容值，即取决于R1、R2、C1。

充电回路：电源正➞D1➞R1➞R2➞C1➞地

放电回路：C1➞R2➞7脚➞地

计算公式：T=0.7*（R1+2R2）*C1     发出“叮”声音

3、松开按钮

       松开按钮后，C2开始放电。D1反向截止，D2正极端无电压，就相当于断路了，电流经过R3，此时，R4 、C2组成延时电路，供4脚维持一段时间高电平，虽然集成电路4脚继续维持高电平而保持振荡，但由于R3被串入电路，振荡频率变低，扬声器发出低频率的“咚”声。直到C2上的电压放到不能维持555振荡为止，声音停止即4脚低电平复位了。

充电回路：电源正➞D1➞R1➞R2➞C1➞地

放电回路：C1➞R2➞7脚➞地

计算公式：T=0.7*（R1+2R2+R3）*C1    发出“咚”声音

4、声音调节

        频率越高，音调越高，频率越低，音调越低，所以“叮”的音调比“咚”的音调更大一点

       “叮”声调节：可以通过改变R1、R2、C1的数值来调节“叮”声的频率。

       “咚”声调节：可以通过改变R3的数值来调节“咚”声的频率，改变R4、C2的数值来改变持续时间，即改变门铃声音的长短。

5、供电方式

        555叮咚门铃通常采用直流电源供电，如4.5V或6V的电源。

        综上所述，555叮咚门铃的工作原理是基于NE555时基集成电路的多谐振荡特性，通过控制不同的充电线路和电阻、电容值来产生不同的发声频率，从而实现“叮咚”声效。

二、电路原理图&布线图

        仿真和实物制作还是有区别的，在proteus仿真当中，我们未按下轻触开关，speaker也会发出声音，按下轻触开关，就会出现“叮咚”声音，在仿真当中，我们用的是有源speaker，然而焊接实物的时候，我们用的是无源speaker，未按下轻触开关speaker是不会响的，只有按下轻触开关才会发出“叮咚”声音。我们这里喇叭没有直接焊上去，而是选择用底座来插入电路。

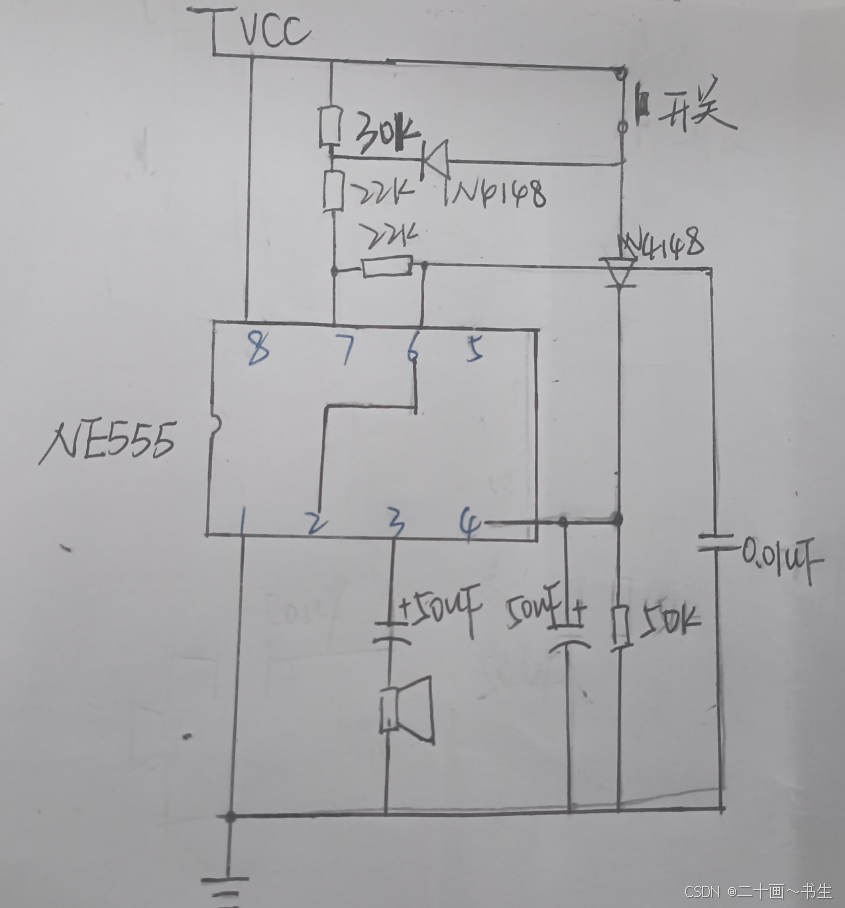

电路原理图如下

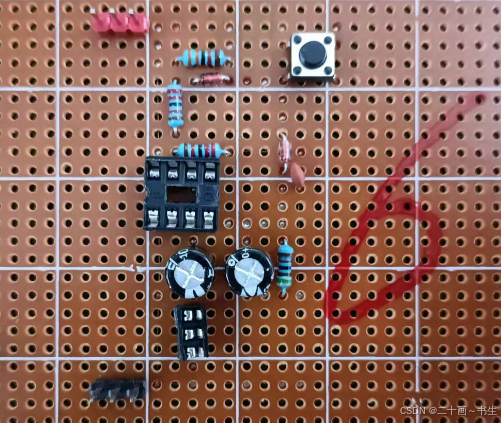

布线图如下

三、实物焊接展示

结尾

        这就看完了？那也太棒了吧👍！通过本教程，我们深入了解了555叮咚门铃的工作原理，从元器件的组成到声音的产生与调节，每一步都充满了电子技术的智慧与魅力。希望读者朋友们能够亲手实践，制作出属于自己的555叮咚门铃，享受DIY带来的乐趣与成就感。你是否还有别的疑问或者是更好的见解，欢迎在评论区留言，有兴趣的还能尝试对该电路进行升级，比如设计白天按门铃有效，晚上按门铃无效的功能，下期见啦！㊗️你玩得开心👻，学得愉快！
