全志h616平台介绍及刷机和系统启动

一.平台介绍

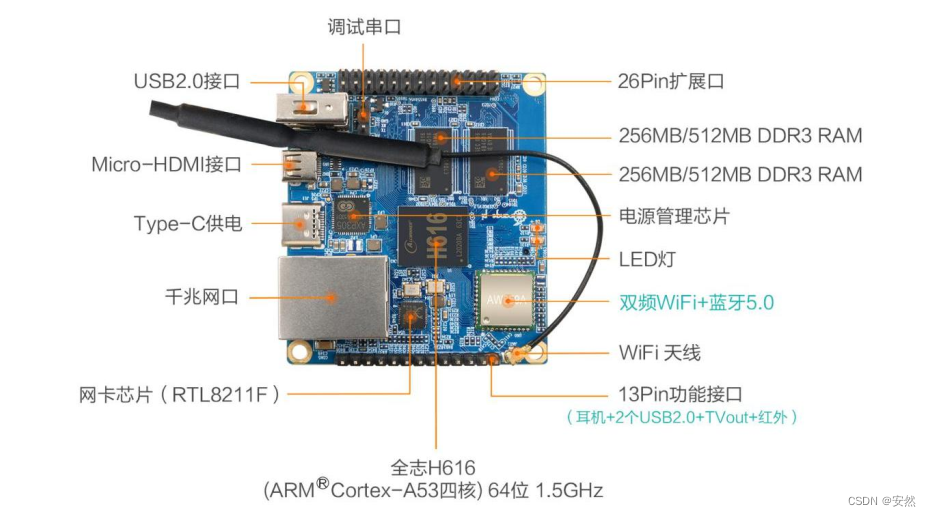

1.特性

• CPU 全志H616四核64位1.5GHz高性能Cortex-A53处理器
• GPU MaliG31MP2 SupportsOpenGLES1.0/2.0/3.2、OpenCL2.0
• 运行内存 1GBDDR3(与GPU共享）
• 存储 TF卡插槽_课程配套硬件16G,测试128G可支持、2MBSPIFlash
• WIFI+蓝牙 AW859A芯片、支持IEEE802.11a/b/g/n/ac、BT5.0
• 视频输出 MicroHDMI20a
• 电源 USBTypeC接口输入
• 外设 带有I2Cx1、SPIx1、UARTx1以及多个GPIO口
• 电源指示灯和状态指示灯

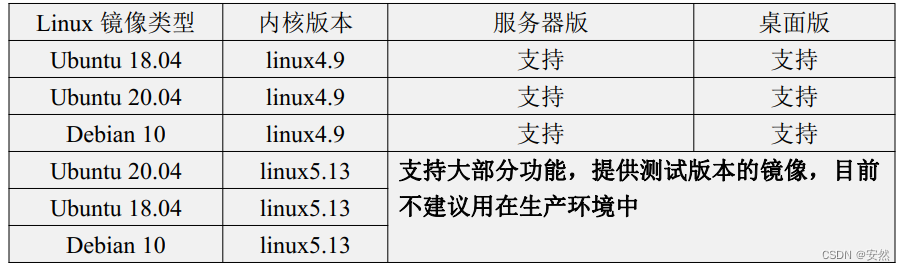

2.配套操作系统支持

二.刷机和系统启动

1.工具

• Orangepi Zero2 全志H616开发板
• PC机
• TF卡及读卡器
• 操作系统镜像
• SDFormatter TF卡的格式化工具
• Win32Diskimager 刷机工具
• USB转TTL，用于系统烧写后的串口登录开发板

2.刷机

先用SDFormatter TF格式化TSD卡

然后把系统镜像写入SD卡

使用的镜像是 Orangepizero2_2.2.0_ubuntu_bionic_desktop_linux4.9.170.img

3.登陆系统

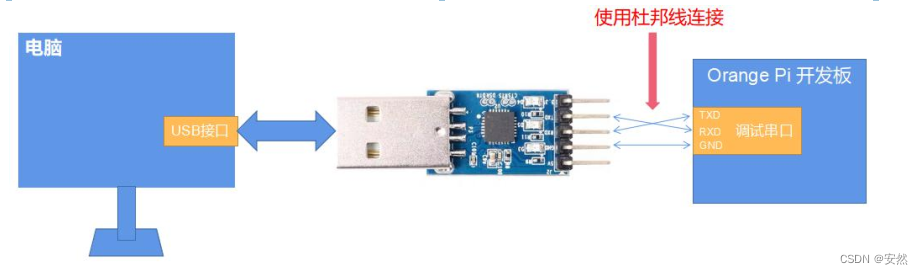

使用USB转TTL模块，使用MobaXterm

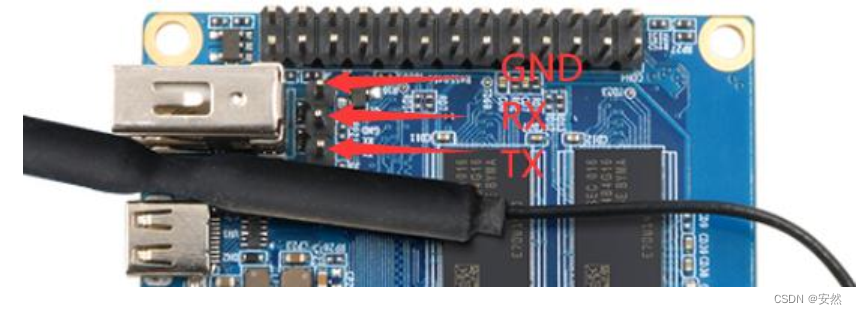

USB转TTL模块GND、TX和RX引脚需要通过杜邦线连接到开发板的调试串口上

• a.USB转TTL模块的GND接到开发板的GND上
• b.USB转TTL模块的RX接到开发板的TX上
• c.USB转TTL模块的TX接到开发板的RX上

电脑安装ch340驱动

 使用mobaXterm登陆，默认登陆密码：

• 用户：orangepi 密码：orangepi
• 用户：root 密码：orangepi

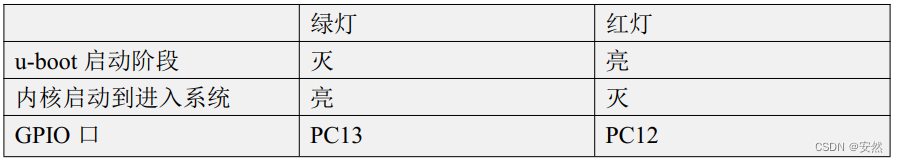

板载LED灯测试说明

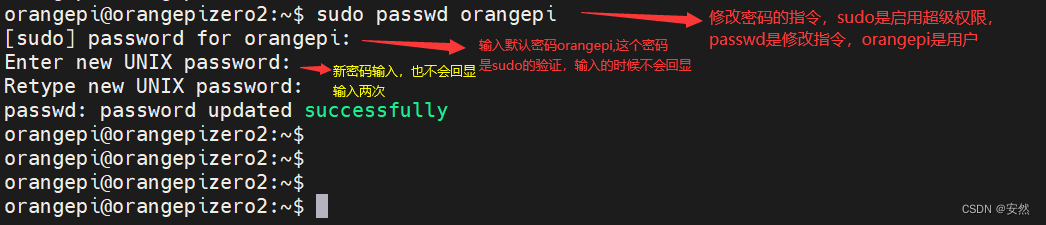

4.修改登录密码

默认密码是orangepi容易写错，为了课程，可以把密码改成自己熟悉的或者简单的密码

5.网络配置

命令扫描周围的WIFI热点 nmcli dev wifi

命令接入网络 nmcli dev wifi connect xxx password xxx

查看IP地址 ip addr show xxx

ifconfig也可以

6.SSH登陆开发板

这是企业开发调试必用方式，比串口来说不用接线，前提是接入网络并获得板子IP地址，且系统做了SSH 的服务器，本镜像自带SSH服务器，所以通过mobaXterm登陆就行，若不带SSH服务器可以自行配置
