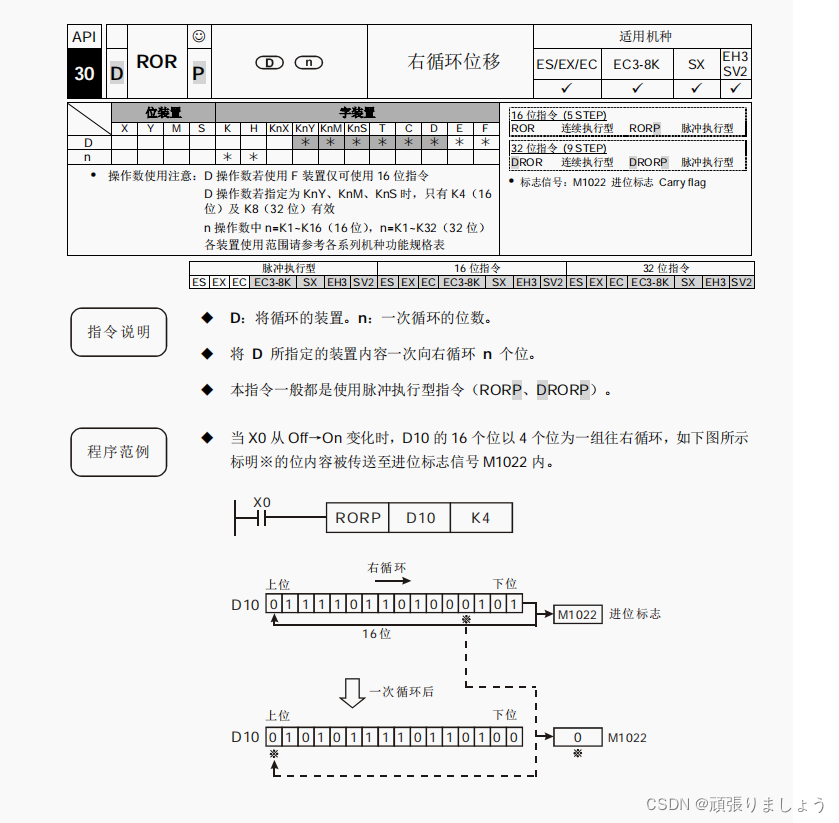

ROR是循环右移指令；Kn是每次移位个数。ROR是对16位数据进行移位；DROR是对32位数据进行移位；RORP是遇到上升沿才进行16位循环右移。

进位标志：M1022

        对移位对象的位数中最高位的数据放在这个特殊辅助继电器中。

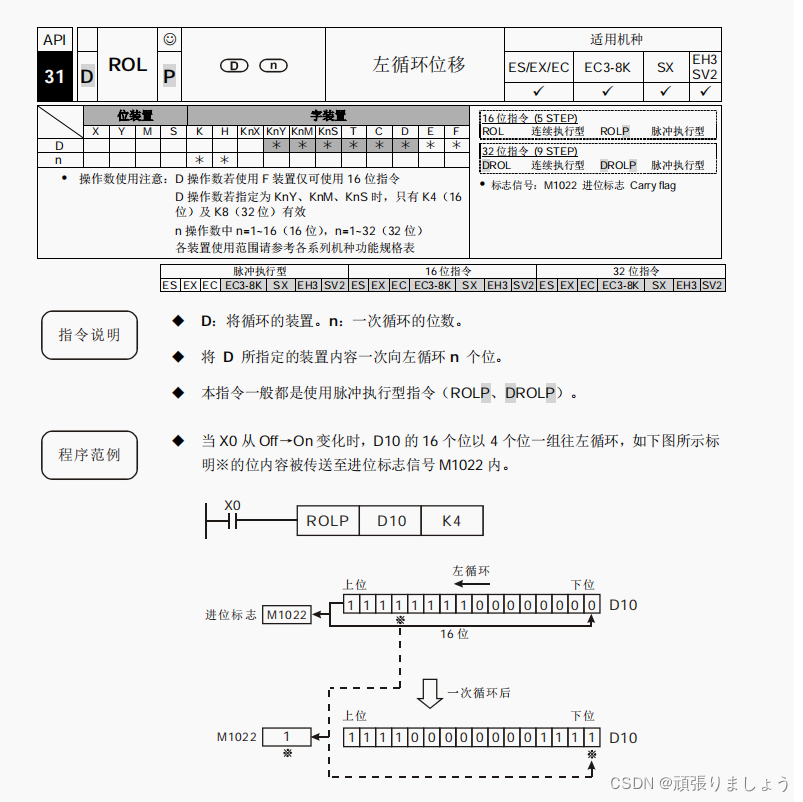

ROL循环左移

不同点：  对移位对象的位数中最低位的数据放在这个特殊辅助继电器中

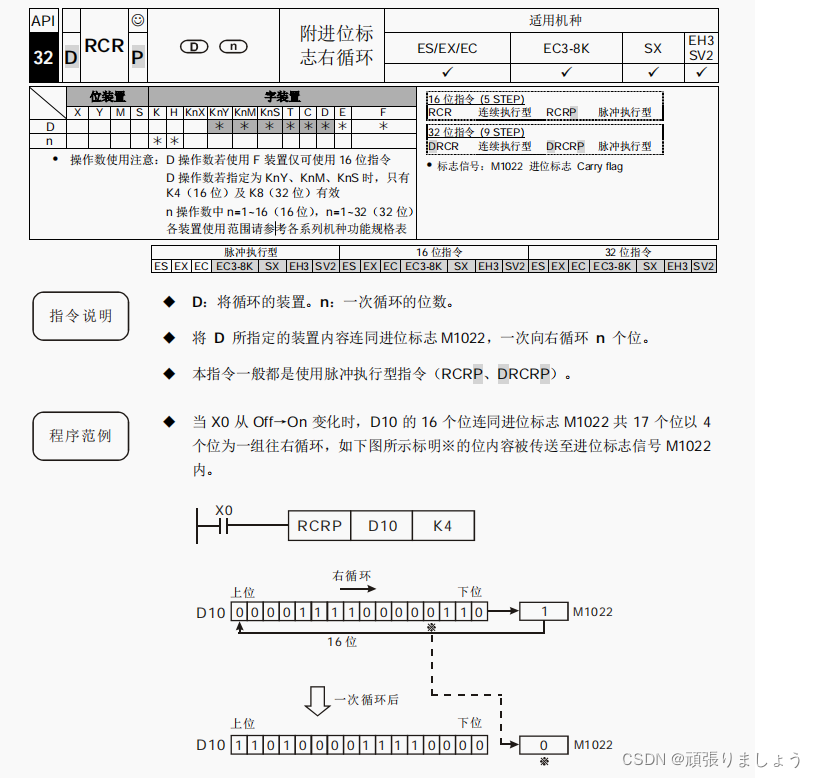

RCR: 附进位标志右循环
也就是后面3个位连同标志位组成4个位然后右移

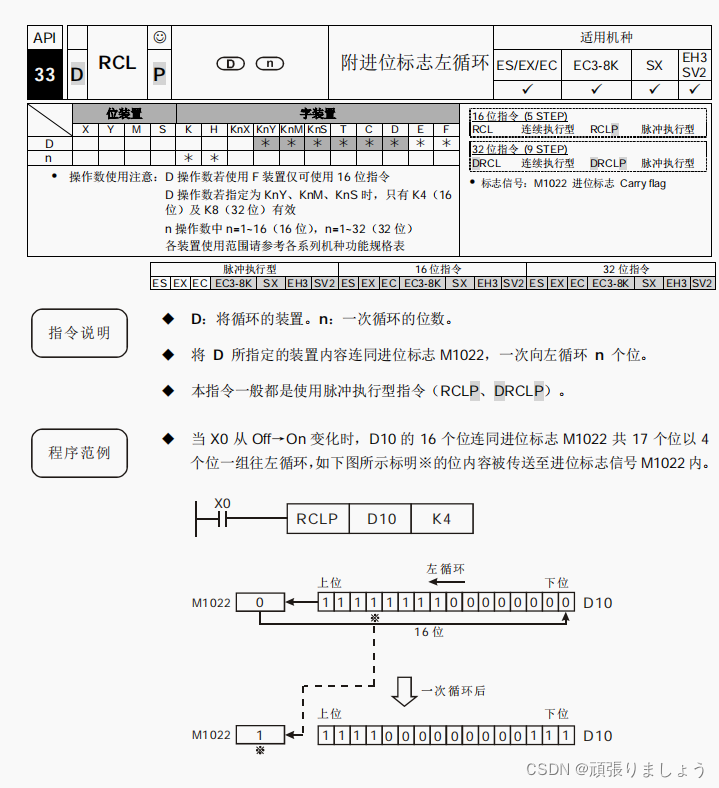

RCL: 附进位标志左循环

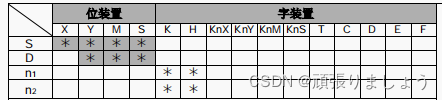

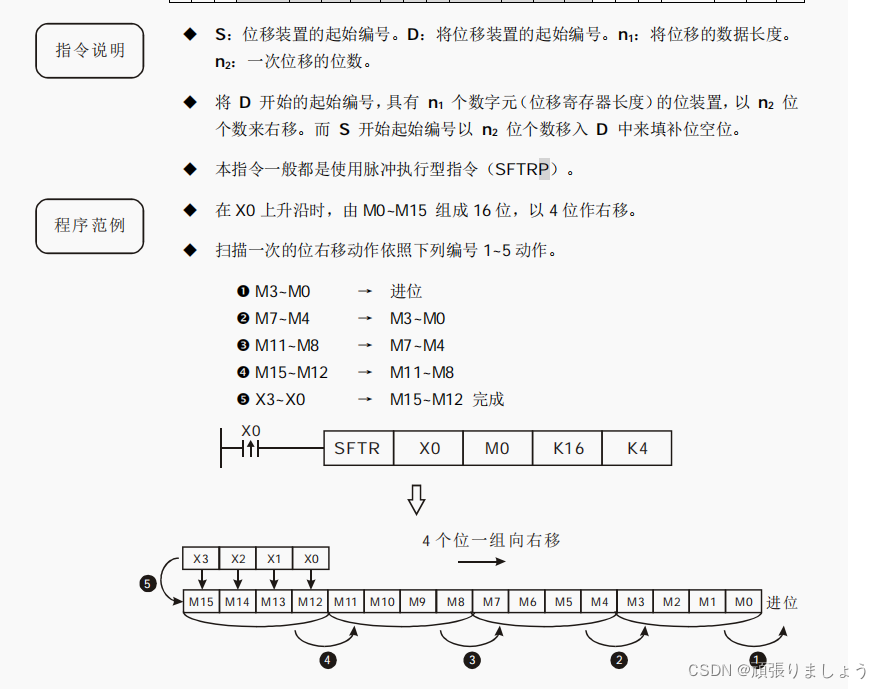

SFTR (位右移)  S  D  n1  n2

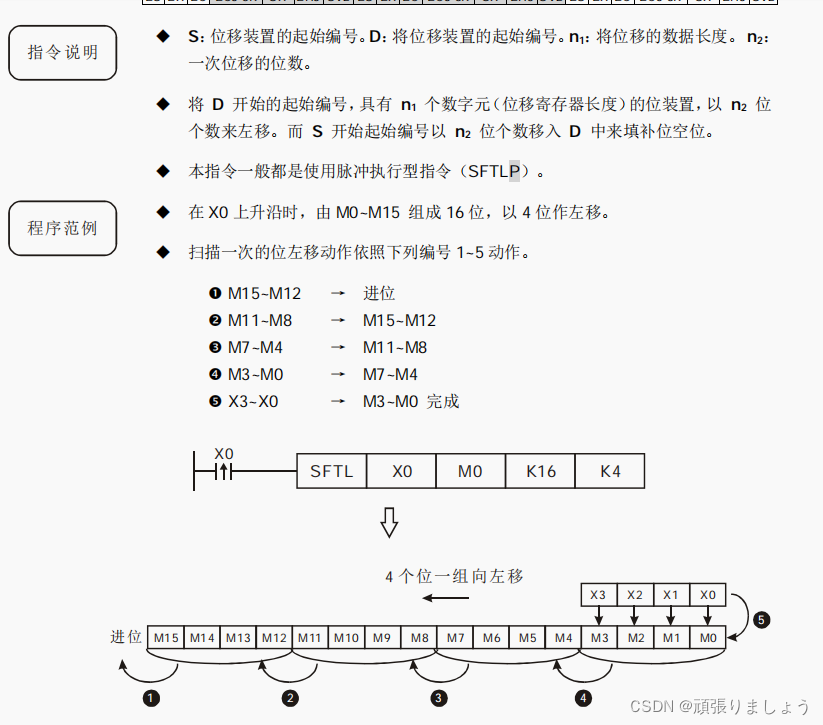

SFTL(位左移)  S  D  n1  n2

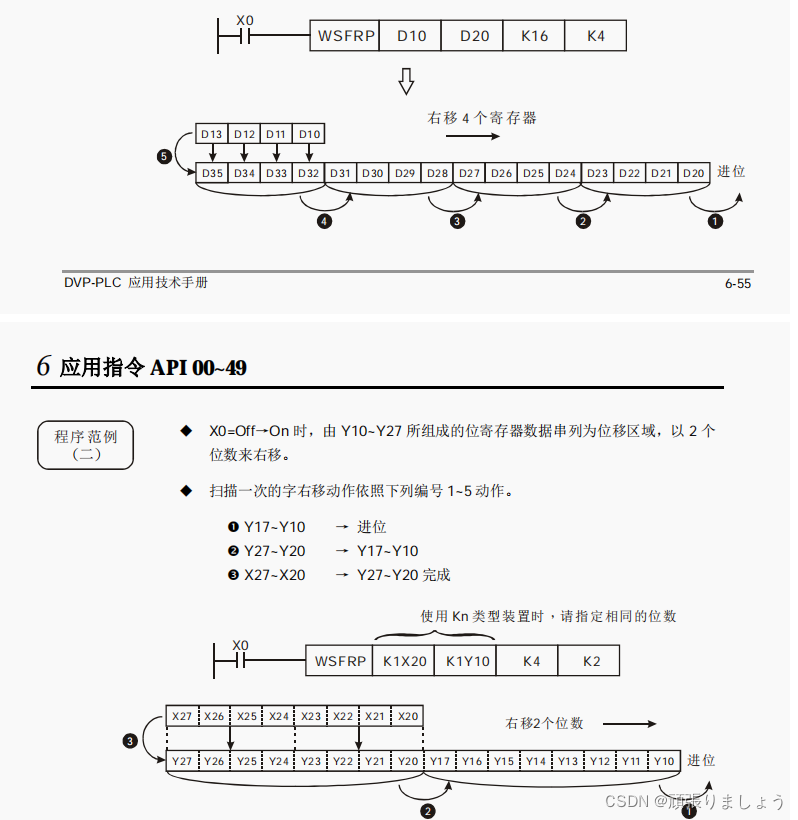

WSFR（字右移）、WSFL（字左移）

它们和SFTR、SFTL几乎差不多，只是一个是位，一个是字，所以装置范围不同
