数字电子技术-简易时钟

• 设计任务和要求

实验目的]

（1）掌握简易数字钟的工作原理。

（2）能熟练应用编码器、译码器、锁存器设计电路。

[实验内容]

问题描述：简易数字钟具有计时、暂停和复位等基本功能。数字钟在1Hz信号的作用下自动工作，每来一个时钟信号，秒增加1秒，当秒从59跳到00时，分钟增加1分，当分从59跳到00时，小时增加1小时。注意，小时的范围是从00~23时。

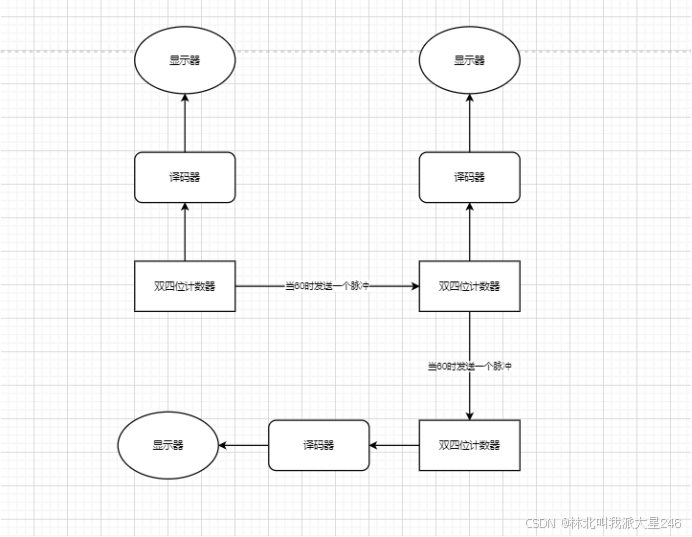

• 整体设计方案及系统框图

• 各单元电路的设计方案及原理说明

1.60进制：

组件：

74LS160D

74LS00D

原理： 74LS160D是一个十进制计数器，可以对输入的脉冲进行计数。为了实现六十进制计数，我们需要两个74LS160D。第一个74LS160D负责个位计数，第二个74LS160D负责十位计数。当个位计数器从0计数到9时，它会产生一个进位信号RCO输出，这个信号会触发十位计数器的计数。因此，当个位计数器从9回到0时，十位计数器加1。为了实现六十进制，我们需要在十位计数器达到6时将其复位。这可以通过使用74LS00D来实现。当十位计数器输出为6时，74LS00D会检测到这一状态并产生一个复位信号，将两个计数器都复位到0。

连接方式：

• 将个位计数器的进位输出连接到十位计数器的计数输入。
• 将十位计数器的输出连接到74LS00D的输入端。
• 当十位计数器输出为6时，74LS00D会输出一个复位信号，将两个计数器复位。

2.24进制：

组件：

74LS160D

74LS00D

原理： 24进制时钟的设计类似于六十进制时钟，但需要将十位计数器限制在2而不是6。当十位计数器输出为2时，通过74LS00D检测到这一状态并产生一个复位信号，将两个计数器复位到0。

连接方式：

• 将个位计数器的进位输出连接到十位计数器的计数输入。
• 将十位计数器的输出连接到74LS00D的输入端。
• 当十位计数器输出为2时，74LS00D会输出一个复位信号，将两个计数器复位。

1. 控制开关

组件：

DIPSW1（开关）

VOLTAGE_CONTROLLED_DPDT（双刀双掷电压控制开关）

VOLTAGE_CONTROLLED_SPDT（单刀双掷电压控制开关）

PB_DPST(双刀单掷开关)

原理： 为了实现暂停和置零与设置初始值功能，我们需要开关分别控制所有时钟的暂停和置零与设置初始的时钟数（只有时与分可以设置）。

连接方式：

• 使用DIPSW1放在时钟信号的后面，可以通过开闭控制时钟信号的输入，达到暂停效果
• 一个DIPSW1配合VOLTAGE_CONTROLLED_DPDT与VOLTAGE_CONTROLLED_SPDT可以达到通过开关的开闭来控制每一个的CLR的输入，以此来达到最好的置零效果
• 使用PB_DPST的一边连接上一个转换后输出的时钟脉冲与设置好的时钟脉冲，另一边则都是连接74LS160D的CLK

• 调试过程及结果分析

运行过程：

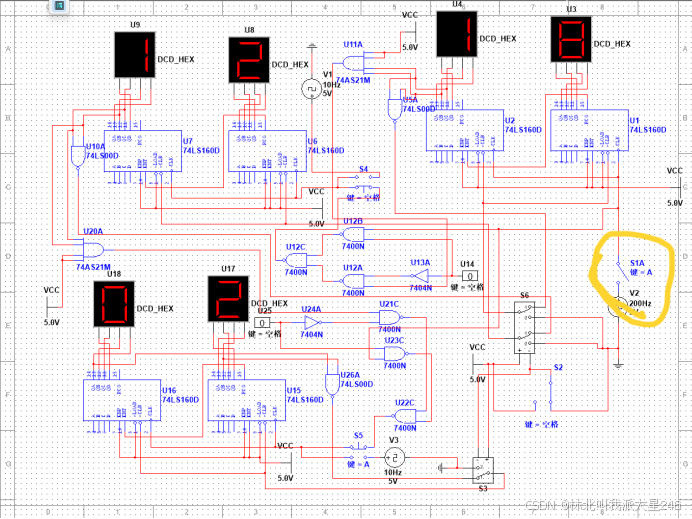

暂停功能：

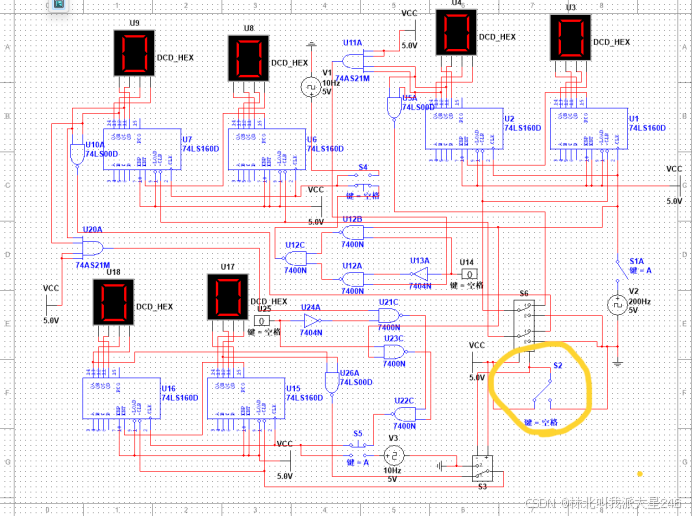

置零功能：

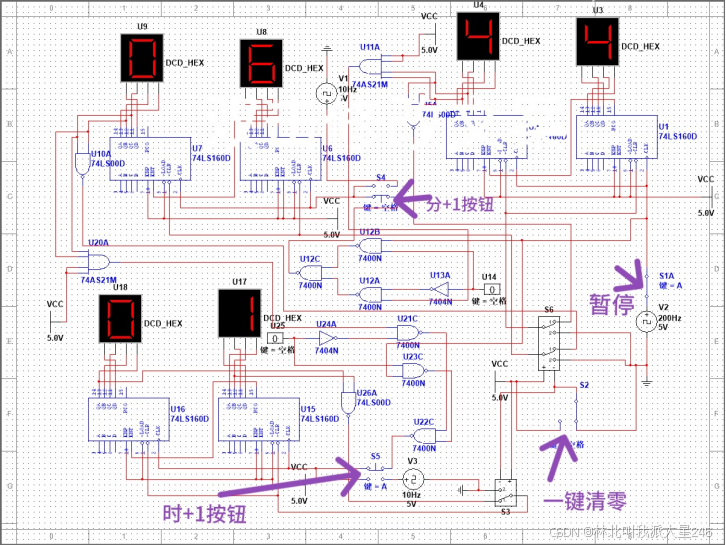

设置初始值功能：

• 对本次课程设计的意见及建议

无

• 附录（元器件清单）

VCC

VSS

CLOCK_VOLTAGE

74LS160D

74LS00D

74AS21M

7400N

7404N

DIPSW1（开关）

PB_DPST(双刀单掷开关)

VOLTAGE_CONTROLLED_DPDT（双刀双掷电压控制开关）

VOLTAGE_CONTROLLED_SPDT（单刀双掷电压控制开关）

INTERACTIVE_DIGITAL_CONSTANT

• 参考文献

无
