STM32完全学习——CAN过滤器

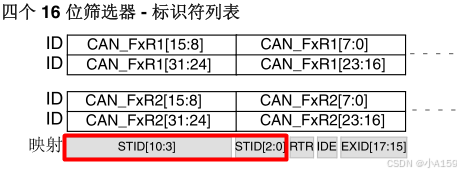

一、16位标识符过滤器

如果这两个32位的寄存器，来配置16为标识符过滤器，可以配置出来4个不同的过滤器。这配置最为简单，就是将需要匹配的ID号，左移5位，和下面红色的圈出来的那个，按位对齐就行。下面那3个也可以这样配置，都是一样的。

sFilterConfig.FilterIdHigh = ID << 5;
sFilterConfig.FilterIdLow = 0;
sFilterConfig.FilterMaskIdHigh = 0;
sFilterConfig.FilterMaskIdLow = 0;

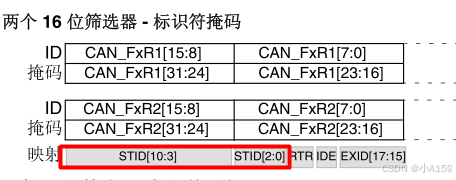

二、16位标识符掩码过滤器

使用掩码的好处是，不用像只用标识符那样100%匹配成功，而是按照掩码所指示的进行匹配。和上面不同的是，这样我们只能配置出来2个过滤器，0x36就是需要匹配的ID，如果掩码下面也是0x36表示，每个位都要匹配成功。也就是和上面16为标识符一样的，如果你不关心哪一位就将这一位变成0就可以了，如果变成全0，也就是让任何的消息都可以过来，也就起不到过滤的作用了。过滤器只比较掩码为1的位，注意两个高的寄存器是一组，2个低的寄存器是一组，不要搞混了。

sFilterConfig.FilterIdHigh = 0x36 << 5;
sFilterConfig.FilterIdLow = 0;
sFilterConfig.FilterMaskIdHigh = 0x36 << 5;
sFilterConfig.FilterMaskIdLow = 0x0000;

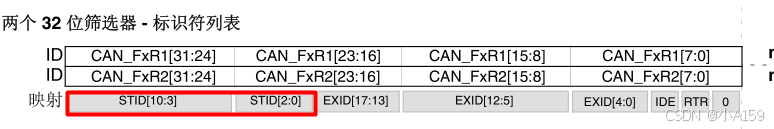

三、32位标识符过滤器

稍微比16位的复杂一点，他可以过滤4个32标准帧或者2个扩展帧，咱们这里先说标准帧。我们从代码就可以看出来，首先我们先将我们需要比较的ID左移21位，和表中的数据对齐，然后我们在位与其实没啥用，然后再右移16位。其实也可以直接左移5位就行，但是不好理解。还是一样只有标识符全部一样才可以以通过过滤器。

sFilterConfig.FilterIdHigh = ((0x34 << 21) & 0xffff0000) >> 16;
sFilterConfig.FilterIdLow = ((0x35 << 21) & 0xffff0000) >> 16;
sFilterConfig.FilterMaskIdHigh = ((0x31 << 21) & 0xffff0000) >> 16;
sFilterConfig.FilterMaskIdLow = 0x0000;

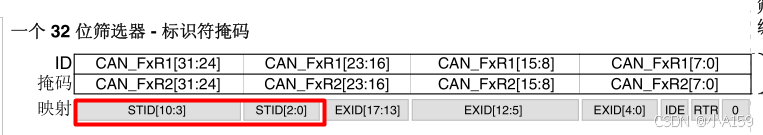

四、32位标识符掩码过滤器

在前面的基础上，再加一个掩码就可以了，这个可以过滤2个标准帧。掩码只会比较0x30中，为1的位，这样可以通过过滤的就不止0x34一个ID可以。

sFilterConfig.FilterIdHigh = ((0x34 << 21) & 0xffff0000) >> 16;
sFilterConfig.FilterIdLow = 0;
sFilterConfig.FilterMaskIdHigh = ((0x30 << 21) & 0xffff0000) >> 16;     //掩码位
sFilterConfig.FilterMaskIdLow = 0x0000;

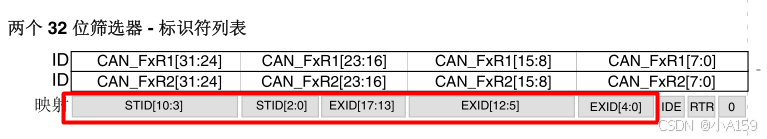

五、使用32位标识符过滤扩展帧

首先我们知道扩展帧一共有29位，如下框所示。原理和上面的标准帧，差不多，但是略有不同。注意这个只能过滤1个扩展帧。主要就是将高16位取出来放到高的寄存器里面，将低16位取出来放到低的寄存器里面，这里的0x345675可以是任何的数，只要他小于29位就行。

sFilterConfig.FilterIdHigh = ((0x345675 << 3) & 0xffff0000) >> 16;
sFilterConfig.FilterIdLow = ((0x345675 << 3) & 0xffff);
sFilterConfig.FilterMaskIdHigh = 0;
sFilterConfig.FilterMaskIdLow =0;

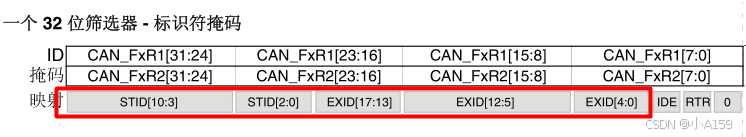

六、使用32位标识符掩码过滤扩展帧

和上面一样只能过滤1个扩展帧，而且只匹配掩码为1的位，这样就可以有很多个都可以通过过滤了。

sFilterConfig.FilterIdHigh = ((0x345675 << 3) & 0xffff0000) >> 16;
sFilterConfig.FilterIdLow = ((0x345675 << 3) & 0xffff);
sFilterConfig.FilterMaskIdHigh = ((0x340670 << 3) & 0xffff0000) >> 16;
sFilterConfig.FilterMaskIdLow = ((0x340670 << 3) & 0xffff);
