西门子S7-1200/1500编程案例4（延时开延时关指示灯）

1.PLC控制任务说明

按下启动按钮I0.0，5s后指示灯Q0.0亮，按下停止按钮I0.1，10s后指示灯Q0.0灭。











2.电气接线

图1为延时开延时关的电气接线。

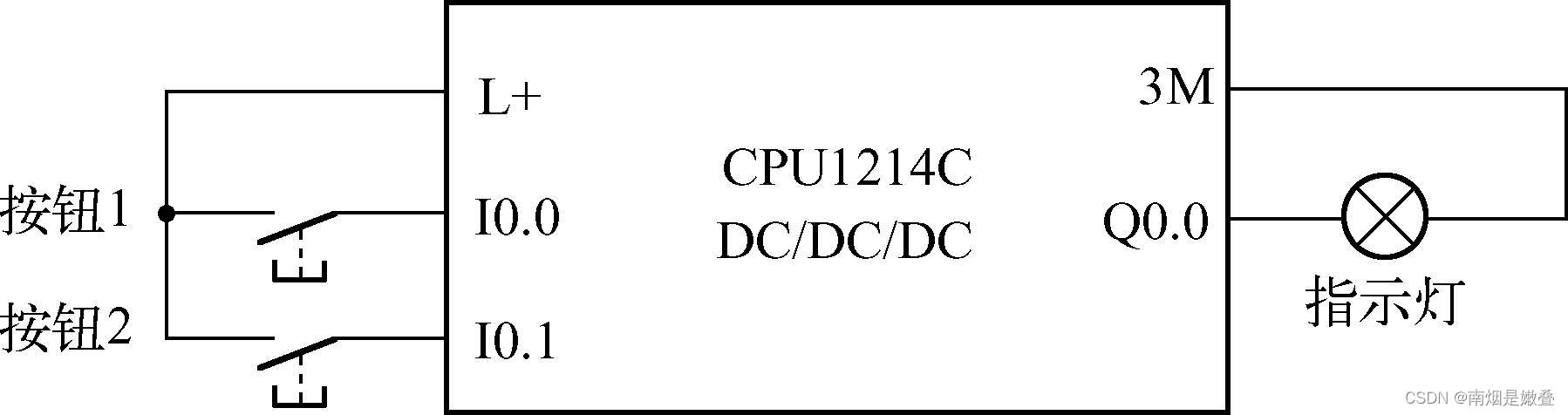

图1　延时开延时关的电气接线

3.PLC编程

根据任务说明，需要设置两个定时器，即延时开的定时器1和延时关的定时器2，并设置不同的PT值。延时开延时关的梯形图如图2所示。

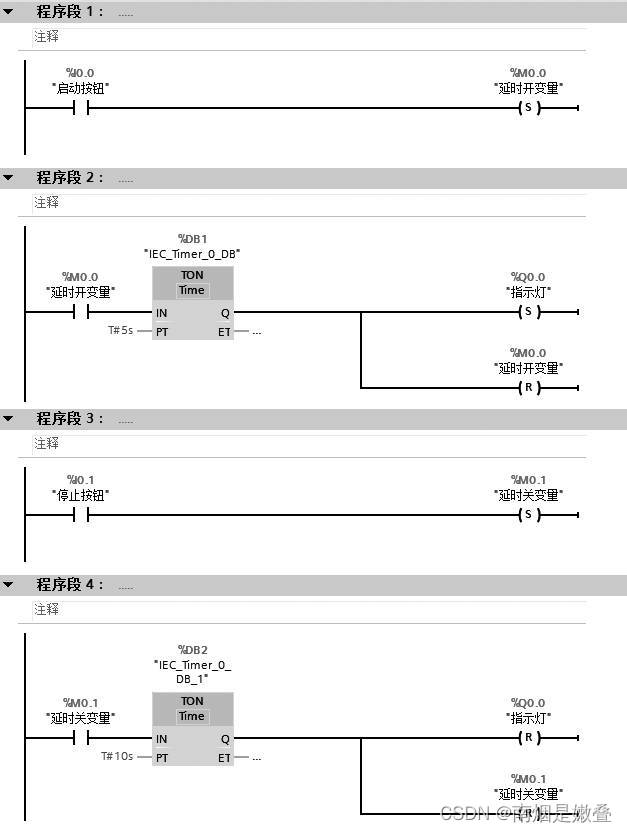

图2延时开延时关的梯形图

程序段1将启动按钮置位延时开变量M0.0。程序段2对M0.0进行TON定时5s，延时到后，将指示灯Q0.0点亮，同时将变量M0.0复位。程序段3将停止按钮启动信号置位延时关变量M0.1。程序段4对M0.1变量进行TON定时10s，延时到后，将指示灯Q0.0熄灭，同时将变量M0.1复位。
