PLC控制任务说明

用比较和计数指令编写开/关灯的程序，要求控制按钮I0.0被按下一次，灯Q0.0亮，被按下两次，灯Q0.0、Q0.1全亮，被按下三次，灯全灭，如此循环。

1.电气接线

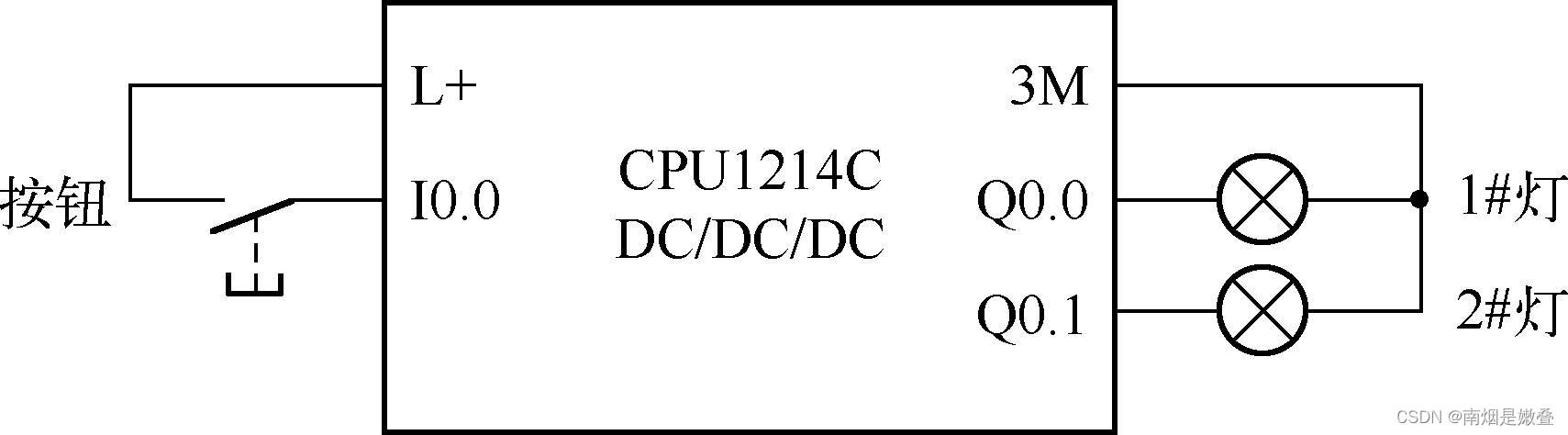

图7-1为单按钮控制灯的电气接线。表2-30为输入/输出元件及其控制功能。

图7-1　单按钮控制灯的电气接线

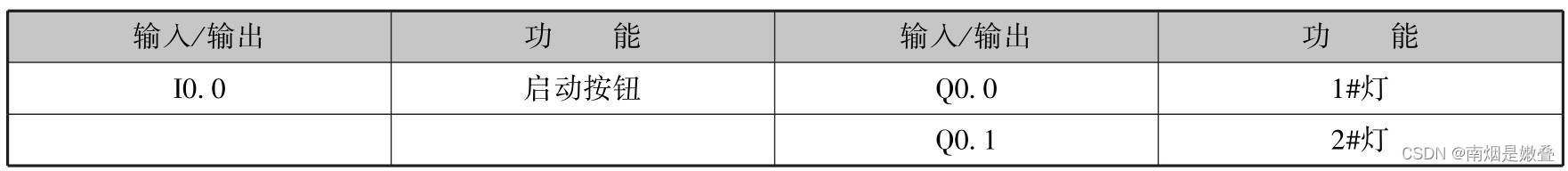

表7-2　输入/输出及其控制功能

3.PLC编程

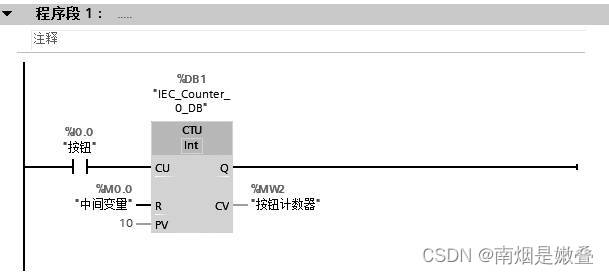

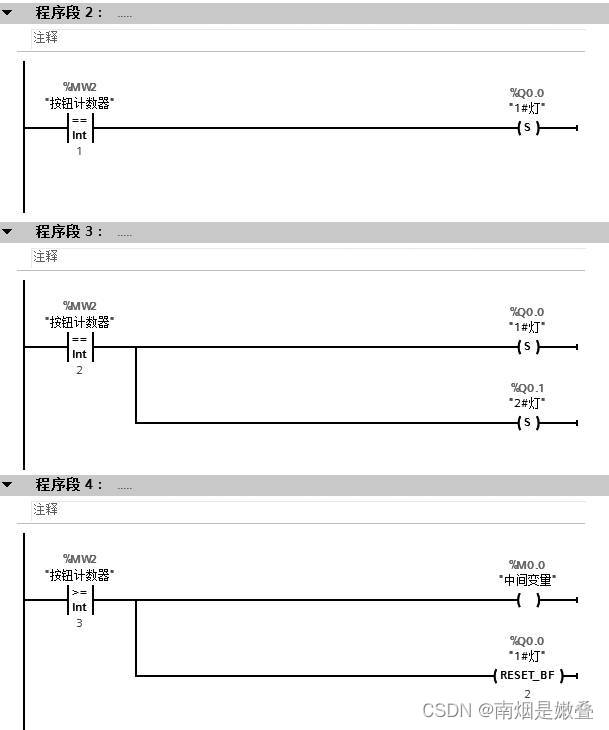

图7-3为单按钮控制灯的梯形图。在程序中，所用的计数器都为加法计数器，当加到3时，必须复位计数器。程序段1为根据按钮上升沿的情况进行计数。其中，PV=10，是大于3的任意数，因为到了3就被复位。程序段2为计数值=1，灯Q0.0亮。程序段3为计数值=2，灯Q0.0、Q0.1全亮。程序段4为计数值=3，灯全灭，且通过M0.0复位计数器。
