西门子S7-1200/1500案例3（简易版抢答器）

PLC控制任务

任务要求：三个人任意抢答，谁先按按钮，谁的指示灯就优先亮，且只能亮一盏灯，进行下一问题时，主持人按复位按钮，抢答重新开始。





1.抢答器有三个输入，分别为I0.0、I0.1和I0.2，输出分别为Q4.0、Q4.1和Q4.2，复位输入为I0.4。任务要求：三个人任意抢答，谁先按按钮，谁的指示灯就优先亮，且只能亮一盏灯，进行下一问题时，主持人按复位按钮，抢答重新开始。

2.输入/输出元件

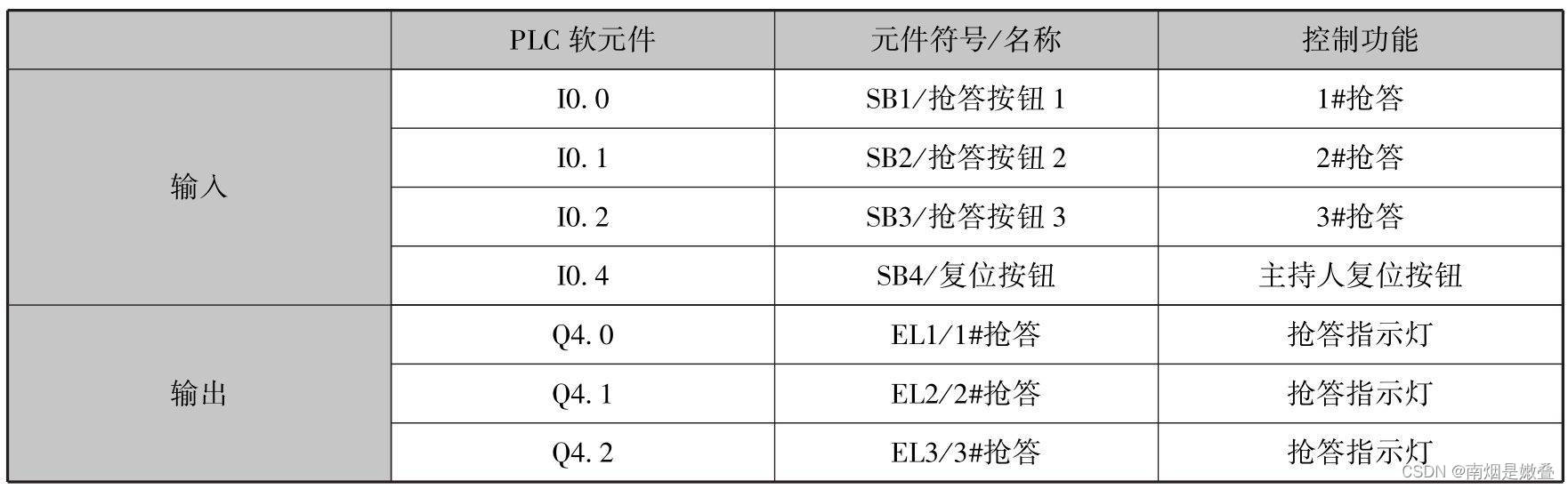

表1为输入/输出元件及其控制功能。

3.电气接线

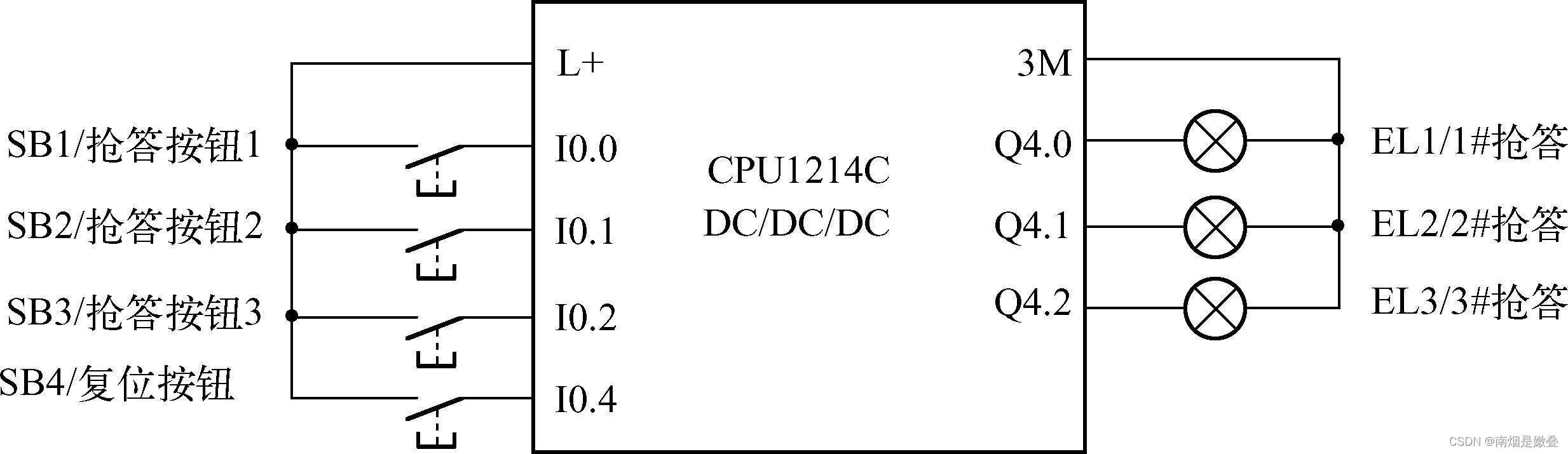

根据表1可以画出抢答器简化接线图如图2所示。



图2　抢答器简化接线图

4.PLC编程

根据输入/输出元件表可知，输出Q4.0～Q4.2的起始地址与前面所讲实例的表示不同，需要在PLC的属性中进行I/O地址重新设置，如图2-16所示，将输出起始地址从“0”改为“4”。

根据控制要求，需要采用双稳态触发器进行编程。表2-13为抢答器的变量表。需要注意的是，除了I/O点之外，还增加了中间变量M0.0～M0.2，这个是SR双稳态触发器的地址。

抢答器的梯形图编程如图2-17所示。程序段1可实现SB1/抢答按钮1的抢答逻辑，采用SR复位优先触发器，输出指示灯为Q4.0，复位按钮为I0.4。程序段2可实现SB2/抢答按钮2的抢答逻辑，原理同抢答按钮1。程序段3可实现SB3/抢答按钮3的抢答逻辑。



图3　I/O地址重新设置

表4　抢答器的变量表



 图5为梯形图程序
