操作环境：

MATLAB 2024a

1、算法描述

本系统是一个典型的多输入多输出（MIMO）与正交频分复用（OFDM）相结合的无线通信系统仿真模型，主要用于评估在不同无线信道条件下的系统性能。该系统在设计上采用了QPSK调制方式，并结合了多径衰落信道、信道估计、最小均方误差（MMSE）均衡以及容量计算等多种算法和技术。通过这些技术的组合，系统能够在模拟的环境下测试无线通信系统在多天线配置、噪声干扰、信道衰落等因素影响下的性能，并通过误码率（BER）和信道容量等指标进行评估。

在实际的无线通信中，由于信号在传播过程中会受到多路径传播的影响，导致信号的衰减和失真，这对于无线通信系统的稳定性和可靠性是一个巨大的挑战。为了应对这一挑战，MIMO技术作为一种能显著提高通信系统容量和抗干扰能力的方案，得到了广泛应用。通过使用多个发送天线和接收天线，MIMO系统能够在相同的频谱资源下传输更多的数据，从而提高系统的传输速率。正交频分复用（OFDM）技术则通过将数据划分为多个并行的子载波传输，能够有效减轻多径衰落对信号的影响，提高系统的频谱效率。因此，这两种技术的结合使得本系统能够在复杂的无线信道环境下提供更高的性能。

本系统首先通过对数据的QPSK调制，将比特流转化为复数符号，这些符号随后通过OFDM技术被映射到多个子载波上。OFDM的优势在于其能够将高速的信号分解为多个较低速的子信号进行传输，从而有效避免了传统单载波传输方式下由于多径传播造成的符号间干扰（ISI）问题。同时，OFDM系统通常采用循环前缀（CP）来进一步消除多径效应的影响。每个OFDM符号通过傅里叶变换（IFFT）实现调制，并在每个符号的前端加入循环前缀，经过这一过程后，系统能够有效应对由多路径传播引起的时间延迟。

在本系统的接收端，首先需要对接收到的信号进行解调。由于信号在传输过程中会受到噪声和衰落的影响，接收的信号通常与发送的信号有很大的差距。为了有效恢复信号，系统采用了最小均方误差（MMSE）均衡算法。MMSE均衡是一种基于最小化均方误差的自适应算法，能够在噪声和衰落的干扰下，估算出接收信号的最佳近似值。具体来说，MMSE均衡器通过计算信号的估计值与实际值之间的误差，调整接收信号的权重，使得恢复的信号尽可能接近原始发送信号。这一过程能够显著降低信号的失真，尤其是在低信噪比的情况下，MMSE均衡算法表现出较强的抗干扰能力。

在多天线MIMO系统中，信号的传输受到信道的影响，信道的状态通常是不可预知的，且会随着时间的变化而变化。因此，信道估计是提高接收信号质量和恢复精度的关键技术。在本系统中，信道估计的过程通过导频符号来实现。导频符号是已知的符号，在系统中周期性地插入，用于辅助接收端估计信道的状态。在接收到这些导频符号之后，接收端通过最小二乘（LS）算法对信道状态进行估算。LS估计方法通过将接收到的导频符号与已知的发送符号进行比对，计算出信道的估计值。虽然LS估计方法在理想情况下能够较为准确地估计信道，但在噪声较强的环境下，其性能可能会受到一定影响。因此，在接收信号的均衡过程中，结合MMSE算法的信道估计能够进一步提高信号恢复的精度。

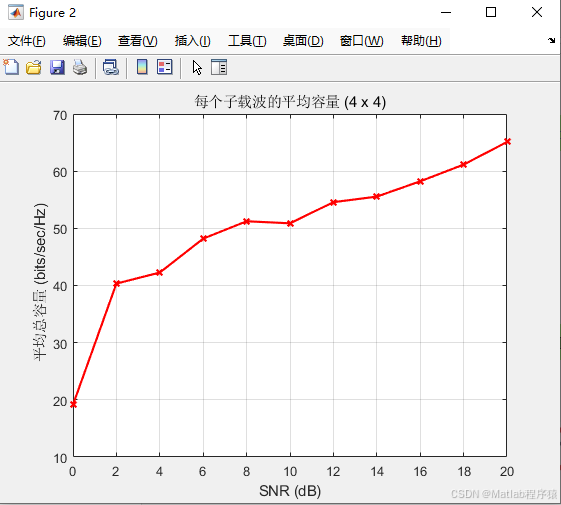

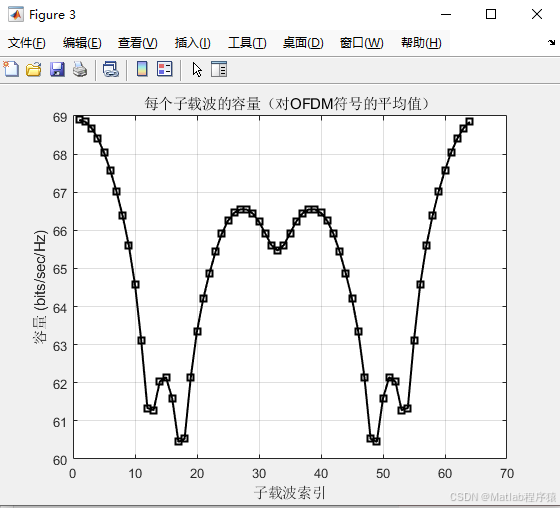

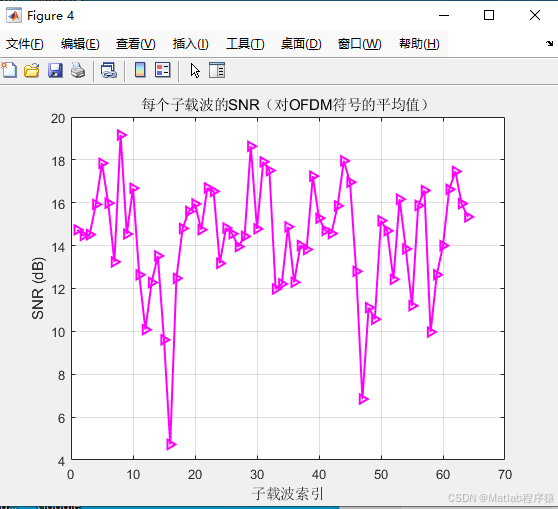

本系统还通过计算每个子载波的信道容量和信噪比（SNR）来评估系统的性能。信道容量是衡量信道在特定条件下能够支持的最大数据传输速率的指标。通过计算每个子载波的容量，系统能够判断不同信道状态下的传输能力。信噪比则是衡量信号与噪声之间强度差异的指标，较高的信噪比意味着接收信号的质量较好，系统能够在较低的误码率下进行传输。通过对不同信噪比下的系统性能进行仿真，系统能够全面评估其在实际应用中的表现。

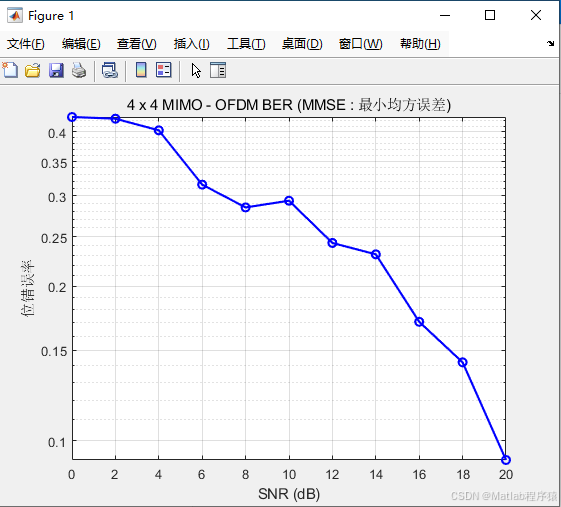

系统的仿真结果通过误码率（BER）和系统容量等指标展示。在不同的信噪比条件下，系统通过多次仿真计算出误码率，并绘制出信噪比与误码率之间的关系曲线。通过这些曲线，系统能够反映出在不同的信噪比条件下，系统的抗干扰能力和稳定性。同时，系统还计算了每个子载波的容量，评估了信道的传输能力。随着信噪比的增加，误码率逐渐下降，容量逐渐增加，表明信道质量的提升有助于提高系统的传输效率。

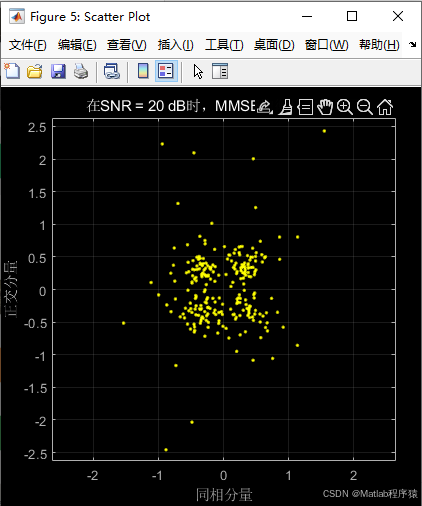

此外，系统还绘制了星座图，展示了QPSK调制方式下的接收符号分布。星座图是用来评估调制效果的工具，通过观察星座图的分布情况，用户可以直观地感受到信号的质量。在较高的信噪比条件下，星座点聚集，表明信号恢复较好；而在较低的信噪比条件下，星座点的分布较为分散，反映出信号的衰落和噪声的影响。

本系统的设计和仿真不仅展示了MIMO和OFDM技术在无线通信中的应用，还通过信道估计、均衡算法、容量计算等技术，进一步提升了系统在复杂环境中的性能。未来，随着无线通信技术的不断发展，系统可以进一步优化。例如，信道估计可以采用更为先进的算法，如基于深度学习的方法，而均衡算法则可以探索更高效的自适应算法。此外，随着5G、6G等新一代通信技术的发展，MIMO和OFDM将更加广泛地应用于高速数据传输和大规模天线系统中，未来的通信系统将能够提供更高的数据速率、更强的抗干扰能力和更广泛的应用场景。
