WMS中最基本的元素，描述WMS中的一个窗口。它既可以是由App添加过来的View，也可以是系统创建的系统窗口。mAttrs为WindowManager.LayoutParams类型，描述布局参数。mClient为IWindow类型，也就是App端的ViewRootImpl::W。为了查找方便，WMS中的mWindowMap保存了IWindow到WindowState的映射，mTokenMap保存了IApplicationToken到WindowToken的映射。

Session：

===========================================================================

向App提供IWindowSession接口让其可以和WMS通信，每个App在WMS有一个Session对象，App就是通过这个Session来向WMS发出窗口管理申请的，命令dumpsys window sessions可以查看系统中的Session。

WindowToken:

===============================================================================

描述WM中一组相关的窗口，这些Window对应的WindowState放在其成员变量windows里。其主要继承类AppWindowToken，它是针对App的WindowToken结构。WindowState中的mAppToken指向所属的AppWindowToken，如果是系统窗口，mAppToken为空，mToken指向WindowToken对象。

AppWindowToken：

==================================================================================

每个App的Activity对应一个AppWindowToken。其中的appToken为IApplicationToken类型，连接着对应的AMS中的ActivityRecord::Token对象，有了它就可以顺着AppWindowToken找到AMS中相应的ActivityRecord。其中allAppWindows是一个无序的列表，包含该Activity中所有的窗口。用dumpsys window display可以查看z-ordered的AppWindowToken列表：

AMS主要类关系图

WMS主要类关系图

AMS、WMS数据结构关系

TaskStack

AppWindowToken保存了属于它的WindowState的有序列表，而它本身也作为一个列表被管理在TaskStack中的mTasks成员中。

TaskStack中有个重要的变量mBounds，在相同Task里的AppWindowToken对应的Activity的大小是相同的，所以mBounds代表的就是Activity对应的大小。

DisplayContent：

==================================================================================

表示一个显示设备上的内容，这个显示设备可以是外接显示屏，也可以是虚拟显示屏。其中 mWindows是一个WindowState的有序（Z-ordered，底部最先）列表。mStackBoxes包含了若干个StackBox，其中一个为HomeStack，另一个是App的StackBox。所有的StackBox被组织成二叉树，StackBox是其中的节点，其中有三个重要成员变量，mFirst和mSecond指向左和右子结点（也是StackBox），StackBox的成员mStack才是我们真正关心的东西 -TaskStack。可以看到，为了要把TaskStack存成树的结构，需要一个容器，这个容器就是StackBox。

ActivityRecord：

==================================================================================

描述单个Activity，Activity堆栈中的基本单元。

TaskRecord：

==============================================================================

TaskRecord中的mActivities是ActivityRecord的列表，它们是按照历史顺序排序的。

ActivityStack：

=================================================================================

Activity堆栈，其中的ActivityRecord是通过TaskRecord这一层间接地被管理着。

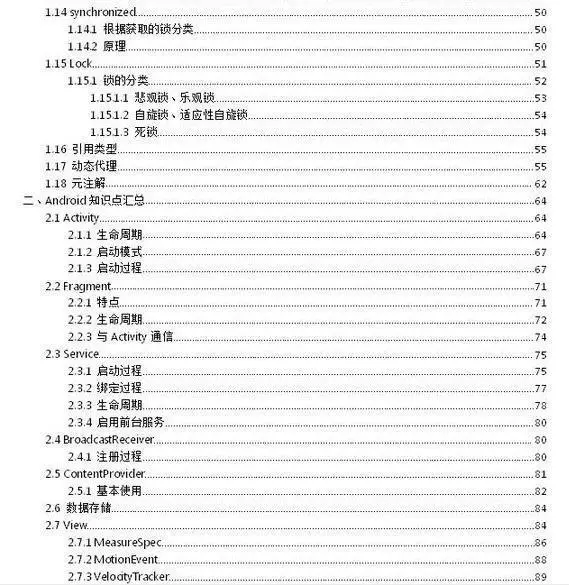

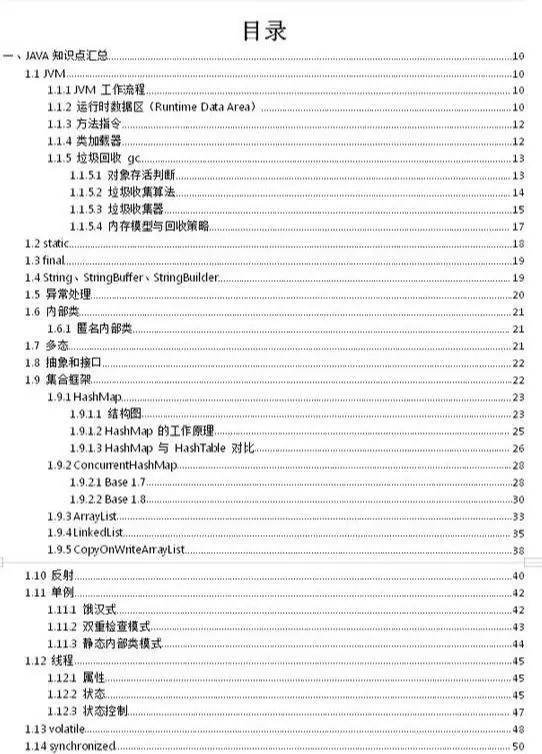

Framework 层系统学习

==================================================================================
