一、数值与编码

1.数制

所谓数制就是计数的方法。在日常生活中，常用的为十进制，而在数字电路中，通常采用二进制，还有八进制、十六进制。下面介绍数字电路中常用的二进制和十六进制。

1.1 二进制

二进制有两个数码0和1，它们与电路的两个状态（开和关、高电平和低点平等）直接对应，使用比较方便。

二进制的进位规则是逢二进一，即1+1=10，可写成 $10= 1\times 2^{1}+0\times 2^{0}$ 。也就是说，二进制以2为基数，如：

$(11011)_{2}=1\times 2^{4}+1\times 2^{3}+0\times 2^{2}+1\times 2^{1}+1\times 2^{0}=(27)_{10}$

1.2 十六进制

十六进制有0、1、2、3、4、5、6、7、8、9、A、B、C、D、E、F十六个编码，其中A~F分别代表十进制的10~15.与十进制区别，规定十六进制数注有下标16或H。十六进制是逢十六进一，即F+1=10，可写成 $10=1\times 16^{1}+0\times 16^{0}$ ，其基数为16，如

$(4E6)_{16}=(4E6)_{H}=4\times 16^{2}+14\times 16^{1}+6\times 16^{0}=(1254)_{10}$

1.3 数制之间的转换

1.3.1 十进制转换为二进制

由上式可见：

$(27)_{10}=d_{4}\times 2^{4}+d_{3}\times 2^{3}+d_{2}\times 2^{2}+d_{1}\times 2^{1}+d_{0}\times 2^{0}=(d_{4}d_{3}d_{2}d_{1}d_{0})_{2}$

1.3.2 十进制转换为十六进制

可以先转换为二进制，再由二进制转换为十六进制数。因为每一个十六进制数码都可以用4位二进制数来表示， $(1011)_{2}$ 表示十六进制的B； $(0101)_{2}$ 表示十六进制的5等。故可将二进制从低位开始，每4位为一组写出其值，从高位到低位读写，就是十六进制。如

$(27)_{10}=(0011011)_{2}=(1B)_{16}$

下面比较一下上面3种数制的数码，其关系如下：

十进制	二进制	十六进制	十进制	二进制	十六进制
0	000	0	8	1000	8
1	001	1	9	1001	9
2	010	2	10	1010	A
3	011	3	11	1011	B
4	100	4	12	1100	C
5	101	5	13	1101	D
6	110	6	14	1110	E
7	111	7	15	1111	F

2.编码

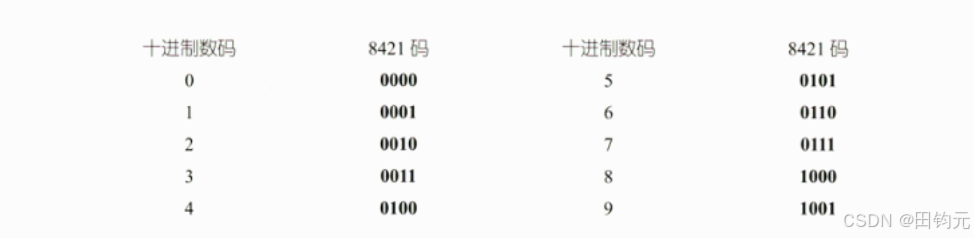

所谓编码，就是用数字或某种文字和符号来表示某一对象或信号的过程。十进制编码或某种文字,和符号的编码难以用电路来实现，在数字电路中一般采用二进制数。用二进制数表示十进制数的编码,方法称为二一十进制编码，如BCD码。常用的BCD码有8421码、5421码、2421码等编码方式。,以8421码为例，8421分别代表对应二进制位的权，即当那一位二进制位为1时代表10进制的数为,相应的权数。看一看与十进制码的对照关系：

二、逻辑代数及应用

1.逻辑代数及其基本运算

逻辑代数也称为布尔代数，它是分析和设计逻辑电路的一种数学工具，用来描述数字电路和数字,系统的结构和特性。,

逻辑代数有“1”和“0”两种逻辑值，它们并不表示数量的大小，而是表示两种对立的逻辑状态,如电平的高低、晶体管的导通和截止、脉冲信号的有无、事物的是非等。所以，逻辑1和逻辑0与自然数的1和0有本质的区别。

在逻辑代数中，输出逻辑变量和输入逻辑变量的关系，称为逻辑函数，可表示为

F=f(A、B、C....)

其中A、B、C....为输入逻辑变量，F为输出逻辑变量。下面介绍基本逻辑运算。

1.1 逻辑乘

逻辑乘是描述与逻辑关系的，又称与运算。逻辑表达式为

F=AB

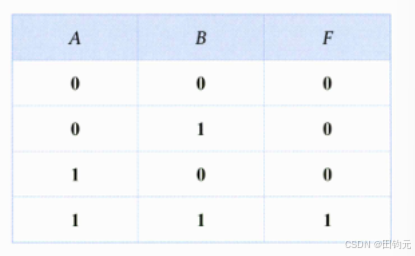

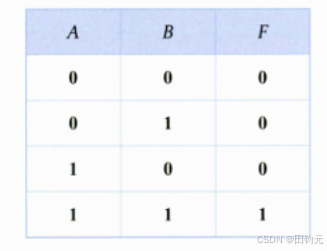

其意义是仅当决定事件发生的所有条件A、B均具备时，事件才能发生。例如，把两个开关和一,盏电灯串联接到电源上，只有当两个开关均闭合时灯才能亮。两个开关中有一个不闭合，灯就不能亮。,在A和B分别取0或1值时，F的逻辑状态列于表，称为真值表。

1.2 逻辑加

逻辑加是描述或逻辑关系的，也称或运算。逻辑表达式为

F=A+B

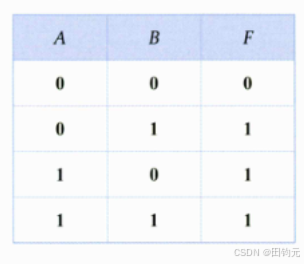

其意义是当决定事件发生的各种条件A、B中，只要有一个或一个以上的条件具备，事件F就发生。仍以上述灯的情况为例，把两个开关并联与一盏电灯串联接到电源上，当两个开关中有一个或一个以上闭,合时灯均能亮。只有两个开关全断开灯才不亮。当A和B分别取0或1值时，F的逻辑状态列于表.

1.3 逻辑非

逻辑非是对一个逻辑变量的否定，也称非运算。逻辑表达式为

$F=\bar{A}$

其意义是当条件A为真，事件发生出现的结果必然是这种条件相反的结果。仍以灯的情况为例，一,个在面板上标有“开”和“关”字样的开关与一盏电灯串联接到电源上，但由于安装这个开关的电工粗心，,当开关打向“开”时灯灭，而打向“关”时灯亮。当A取0或1值时，F的逻辑状态列于表。

2.逻辑代数的运算法则

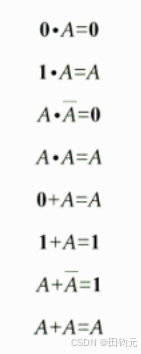

2.1 基本运算法则

2.2 交换律

2.3 结合律

2.4 分配律

2.5 吸收律

2.6 反演律（摩根定律）

三、基本逻辑门电路

‌ 基本逻辑门电路有三种，分别是与门电路、或门电路和非门电路‌。这些基本逻辑门电路在数字电路中起着至关重要的作用，它们分别实现与、或、非三种基本的逻辑关系。

1.逻辑门电路

1.1 与门

与门（英语：AND gate）又称“与电路”。是执行“与”运算的基本逻辑门电路。有多个输入端，一个输出端。当所有的输入同时为高电平（逻辑1）时，输出才为高电平，否则输出为低电平（逻辑0）。

逻辑式： $F=AB$

逻辑符号：

真值表：

1.2 或门

或门（英文：Or gate）又称或电路。如果几个条件中，只要有一个条件得到满足，某事件就会发生，这种关系叫做“或”逻辑关系。具有“或”逻辑关系的电路叫做或门。或门有多个输入端，一个输出端，多输入或门可由多个2输入或门构成。只要输入中有一个为高电平时（逻辑1），输出就为高电平（逻辑1）；只有当所有的输入全为低电平时，输出才为低电平。

逻辑式： $F=A+B$

逻辑符号：

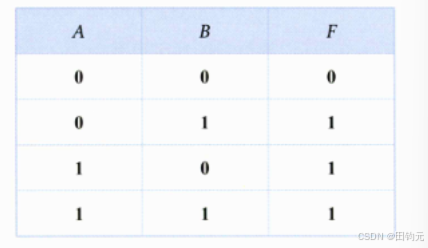

真值表：

1.3 非门

非门（英文：NOT gate）又称反相器，是逻辑电路的基本单元，非门有一个输入和一个输出端。逻辑符号中输出端的圆圈代表反相的意思。当其输入端为高电平（逻辑1）时输出端为低电平（逻辑0），当其输入端为低电平时输出端为高电平。也就是说，输入端和输出端的电平状态总是反相的。

逻辑符号：

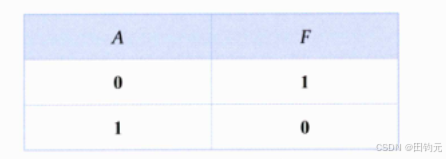

真值表：

1.4 与非门

NAND也称为与非门电路，是对逻辑与（AND）电路的输出在进行非逻辑运算（NOT）的电路。这种电路的原理如上图所示：没有按下开关时，开关A和开关B均为OFF，即为0状态，且两个开关的节点都接通，所以灯泡为ON，即为1状态；而当开关A和开关B的状态分别是0、1或1、0灯泡都发光，为1的状态；只有将两个开关都按下，即都为1的状态时，由于开关的节点全部断开，灯泡熄灭，输出状态为0。即只有输入全为1时，输出才是0。

逻辑式： $F=\overline{AB}$

逻辑符号：

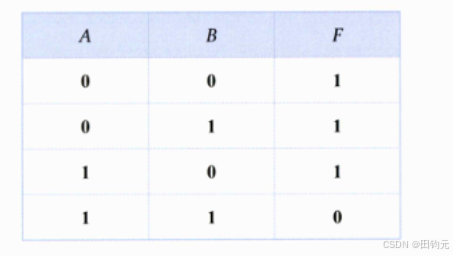

真值表：

1.5 或非门

由或门和非门组合而成。

其中，非门和或非门在数字电路中较为常见。

逻辑式： $F=\overline{A+B}$

逻辑符号：

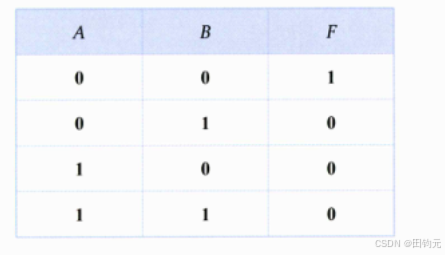

真值表：

2.复合逻辑运算

1、与非：有0出1，全1为0

2、或非：有1出0，全0为1

3、异或：相同为0，不同为1

4、同或：相同为1，不同为0

同或和异或互为取反关系，异或和同或是对于两输入变量之间的关系

对于与门、或门、非门都可以有多个输入端，而异或和同或只能有两个输入端

四、逻辑代数的基本规则

1、代入规则

用某逻辑函数替换另一等式中的某一逻辑变量，逻辑等式依然成立

2、反演规则

原变量变反变量、反变量变原变量、与变或、或变与、0变1、1变0

反演电电工地电子基础工地电子基再反演即为原式

3、对偶规则

变量不变、与变或、或变与、0变1、1变0、对偶表达式与原式没有逻辑关系

两式的对偶式具有相等关系，则原式的相等关系也成立

对偶再对偶即为原式

五、逻辑函数的化简方法

1、代数法

灵活运用常见的公式：并项、吸收、消去、配项

2、卡诺图法（常用）

2.1 卡诺图的特点

n变量有个小方格包括了所有的最小项、变量取值按照格雷码的顺序排放，保证了在卡诺图任意位置几何相邻的两项都为逻辑相邻项

相邻：最小项中只有一个变量取值不一样，上下左右是循环相邻

2.2 卡诺图的缺点

不太能用于6变量以上的逻辑函数化简，变量个数越多越复杂

2.3 卡诺图的填写方法

通过配项得到最小项或者最大项表达式

将逻辑函数写成最小项表达式，在对应位置填1

将逻辑函数写成最大项表达式，在对应位置填0

2.4 卡诺图的化简

利用圈0或者圈1的方式消除相邻项中的某些变量

2个相邻消去1个变量

4个相邻消去2个变量

8个相邻消去3个变量

化简原则：

(1)画圈个数尽量的少，包括的最小项的个数尽量的多

(2)可以重复画圈，但是两个圈中需要有至少有一个最小项不同

(3)四个角是相邻的，可以画圈

(4)先画唯一可能的圈、避免重复的画圈

(5)无关项即可以看成0，也可以看成1，一切以化简为目的，但每个1都要被圈到

(6)最后的化简结果可能不唯一、但是项数是一样的

以上就是对电子电工技术基础—逻辑门电路中一些相关知识的理解和介绍

六、相关基础知识

1.课程概述

百度百科链接：

电子电工专业_百度百科

【电工与电子技术】电工与电子技术期末考试速成课，不挂科！！#高数帮

2.电路的基本定律

欧姆定律：描述导体中的电流与电压和电阻的关系。公式：I=U/R，其中I是电流，U是电压，R是电阻。掌握电流、电压和电阻之间的关系，理解欧姆定律的应用。例如，欧姆定律计算器的Python

def ohm_law_calculator(voltage, resistance):
    current = voltage / resistance
    return current
voltage = float(input("输入电压 (V): "))
resistance = float(input("输入电阻 (Ω): "))
current = ohm_law_calculator(voltage, resistance)
print(f"电流为: {current:.2f} A")

基尔霍夫定律：
基尔霍夫电流定律（KCL）：在任一瞬时，进入某节点的电流之和等于离开该节点的电流之和。公式：∑Iin=∑Iout。学习节点电压法和回路电流法，用于复杂电路的分析。例如，基尔霍夫电压定律（KVL）的Python代码如下：

def kirchhoff_voltage_law(v1, v2, v3, i):
    return abs(v1 + v2 - v3 - i * 10) < 1e-6
v1 = 12.0
v2 = 5.0
v3 = 7.0
i = 1.0
if kirchhoff_voltage_law(v1, v2, v3, i):
    print("满足基尔霍夫电压定律")
else:
    print("不满足基尔霍夫电压定律")
