PCB文档对比工具

1. 程序说明

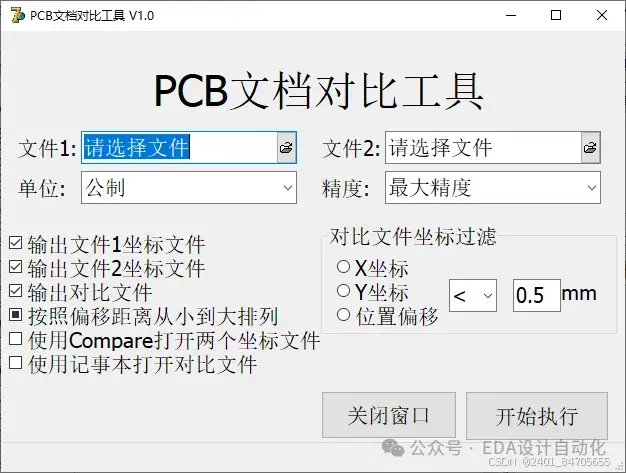

    “PCB文档对比工具”用于对比两个PCB文档中的元件是否发生位置更改，单位支持英制单位和公制单位，两个需要对比的PCB文档已打开或未打开均可使用。

    此工具为在Altium Designer环境中使用的脚本工具，包含“PCB文档对比工具 V1.0.vbs”和“PCB文档对比工具 V1.0.dfm”两个文档，其中“.vbs”文件为脚本文件，“.dfm”文件为界面文件。

    此工具在运行过程中将始终保持在最顶层。

    “输出文件1坐标文件”为将文件1的坐标文件输出到桌面，坐标名称和PCB文档名称相同。

    “输出文件2坐标文件”为将文件2的坐标文件输出到桌面，坐标名称和PCB文档名称相同。

    “输出对比文件”为将对比文件的位移尺寸输出到桌面，文件名称为“Compare.txt”。

    “按照偏移距离从小到大排列”为将对比文件中按照位移距离大小按照从小到大排列。

    “使用Compare打开两个坐标文件”为调用“Beyond Compare”软件打开文件1的坐标文件和文件2的坐标文件，“Beyond Compare”软件在脚本文件所在的同文件夹下，如果“Beyond Compare”所在的文件夹被删除，此功能将不可用，如果PCB文件名称中有空格，此功能将不可用。

    “使用记事本打开对比文件”为程序执行过程中使用Windows系统提供的记事本打开“对比文件”。

1. 使用方法

程序支持多种方式运行，通常可以直接将“.vbs”文件直接拖进Altium Designer的软件界面中，然后点击工具栏的运行按钮，接着将运行的对话框拖到右侧的服务器面板中。

操作步骤

在PCB文档界面中，点击“文件1”右侧的文件选择按钮，选择PCB修改前的PCB文档，点击“文件2”右侧的文件选择按钮，选择PCB修改后的PCB文档，点击开始执行，程序会自动根据对话框中的功能选择进行程序执行。
