前言

接触AD没多久,很多地方运用不熟练,如有问题请留言。

PCB图一对多

更新

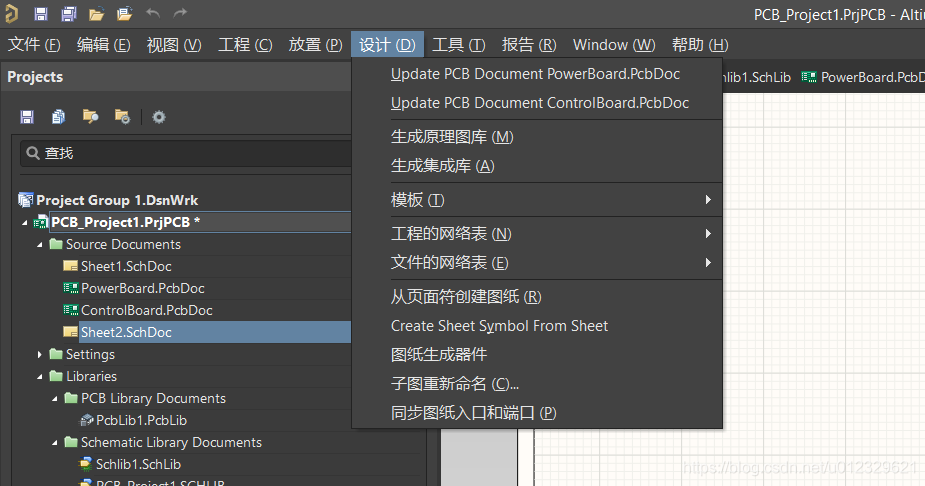

在这里插入图片描述
若我需要把多张原理图的东西更新到一张PCB中,可以直接选择更新(低版本可能需要使用下面对比差异的方式)。生成工程表的时候会自动引入所有原理图的封装和网络。然后把东西更新到一张PCB就可以。

原理图一对多

EMMMMM,一张原理图更新到多张PCB中没什么思路,好像也没什么必要。(暂时保留)

多对多

更新

由于默认的更新功能会把工程下所有的原理图中的信息列表放在一起,可以在列表中选择需要的部分跟新到指定PCB中,不过选择时过于繁琐。所以我们需要想办法单独把某一张原理图制成工程表,可以使用文档比较功能,具体如下。
选择:工程->显示差异->高级模式(左下角);
可以看到如下界面:
