Cadence Allegro如何对比两份PCB文件差异

Cadence Allegro如何对比两份PCB文件差异

在进行PCB设计的时候，有时候会需要对两份PCB文件进行对比，以便核对前后修改后的文件，哪些地方有差异，我们这里讲述一下如何使用Allegro软件对两份PCB文件进行差异化的对比，具体操作步骤如下所示；

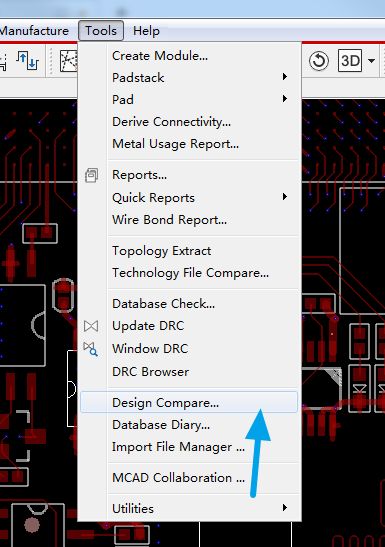

1、需要从A板中导出需要对比的文件，执行菜单命令Tools-Design Compare命令，如图1所示；

图1 执行PCB文件对比示意图

2、软件会自动运行，然后弹出如图2所示的界面，然后会在当前PCB文件的根目录下产生后缀为xml的文件；

图2产生xml文件示意图

3、打开B版的PCB文件，同样执行菜单命令Tools-Design Compare对话框，也会弹出如图12-35所示的界面，生成xml文件，在这个界面中点击File-load，导入之前生成的A板的xml文件，导入后，软件会自动进行对比，并产生对比的结果，有差异的地方会用不同的颜色进行标注，如图3所示。

图3不同PCB文件对比差异显示示意图

上述，就是在Allegro软件中，对两份不同的PCB文件进行差异化的对比的方法解析。
