母头：泛指所有插槽式的接头（5针朝上，从右到左依次是1~9）

二、各管脚的功能：

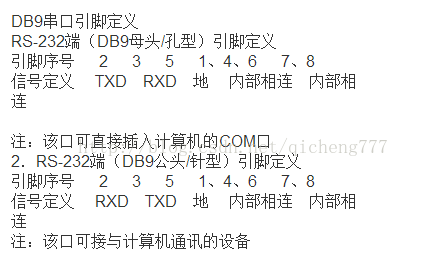

管脚定义公头和母头有一些区别，公头的2引脚是RXD，母头的2引脚是TXD。

1 、DCD（ Data Carrier Detect） :载波检测。主要用于Modem通知计算机其处于在线状态，即Modem检测到拨号音，处于在线状态。
2 、RXD（Receive(rx) Data）:此引脚用于接收外部设备送来的数据；在你使用Modem时，你会发现RXD指示灯在闪烁，说明RXD引脚上有数据进入（电脑的2接MAX232的RS232端TOUT（如PIN7))。
3 、**TXD****（**Transmit(tx)  Data**）**:此引脚将计算机的数据发送给外部设备；在你使用Modem时，你会发现TXD指示灯在闪烁，说明计算机正在通过TXD引脚发送数据。

4 、**DTR（** Data Terminal Ready **）**:数据终端就绪；当此引脚高电平时，通知Modem可以进行数据传输，计算机已经准备好。
5 、GND（Ground）:逻辑地。
6 、**DSR（**data set ready**）**:数据设置就绪；此引脚高电平时，通知计算机Modem已经准备好，可以进行数据通讯了。
7 、**RTS（**Request To Send**）**:请求发送；此脚由计算机来控制，用以通知Modem马上传送数据至计算机；否则，Modem将收到的数据暂时放入缓冲区中。
8 、CTS（Clear to send）: 清除发送；此脚由Modem控制，用以通知计算机将欲传的数据送至Modem。
9 、RI （ Ring Indicator）: Modem通知计算机有呼叫进来，是否接听呼叫由计算机决定

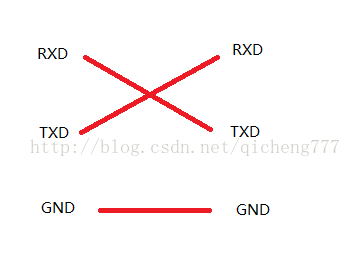

要想实现串口间通信，至少需要三个引脚，即：
RXD,TXD,GND，RXD与其他串口线TXD相连，TXD与RXD相连，GND与GND相连，这样就实现了串口间通信。该通信是全双工的，即
可以同时发送/接收数据，虽然说是串行的，但是因为发送/接收不是用的一个通道，所以可以实现全双工。
