CAN通讯卡的接口常见的接口类型接线定义：

         1. ‌DB9接口‌ ‌定义‌：DB9接口是一种9针D-Sub连接器，分为公头和母头。在工业应用中，引脚6和9通常用作CAN设备电源电压的输入引脚‌。
                 ‌接线方式‌：CAN高（CANH）和CAN低（CANL）分别连接到相应的引脚上，不能交叉连接。如果CAN设备的CAN总线接头类型是DB9，可以直接进行公头对母口的插入式连接‌。

         2. ‌OBD接口‌ ‌定义‌：OBD接口是汽车中常见的CAN接口类型，用于故障诊断和维护‌。 ‌
               接线方式‌：直接将OBD接头插入OBD接口即可。如果两个设备的CAN接头类型不同（例如一个为OBD类型，另一个不是），可以使用OBD转接头进行连接‌。

         3. ‌CAN总线电气特性‌ ‌组成‌：CAN总线由CAN_H（高电平线）和CAN_L（低电平线）组成，通过差分电压传输信号，提高抗干扰能力‌
               终端电阻‌：CAN总线两端必须连接120欧姆的终端电阻，以确保信号传输的稳定性‌。

        常见CAN通讯卡DB9 接线定义，90%使用：2 (CAN_L)‌和7 (CAN_H)‌

**市场目前常用2 (CAN_L)‌和7 (CAN_H)‌通信卡型号：**
        NI：NI PCIe-8510、NI PXI-8464、‌NI USB-8473、‌NI PXI-8512/8513、‌NI PXI-8512/8513、ni 9853等
        Vector：VN1630A、VN1640、VN1610、‌CANcaseXL log等
        周立功：USBCAN-2E-U、CANDTU-200UR、‌PCIE-9221、USBCAN-4E-U、USBCAN-I-mini
        Kvaser：CI104 HS/HS IDC等
        凌华、研华等通信卡公司

以下是CAN通讯卡DB9接口的接线图及详细定义：
‌
DB9接口引脚定义‌
‌ 引脚2 (CAN_L)‌：CAN低电平信号线‌。
‌ 引脚7 (CAN_H)‌：CAN高电平信号线‌。
‌ 引脚3 (GND)‌：接地线，用于信号参考地‌。
‌ 引脚1 (NC/+5V)‌：可选引脚，通常为+5V电源或未定义‌。
‌ 引脚6 (GND)‌：接地线，通常用于电源地‌。
‌ 引脚9 (屏蔽线)‌：用于屏蔽干扰，通常接地‌。

     连接CAN通讯卡装接头，带120欧姆电阻

添加链接描述

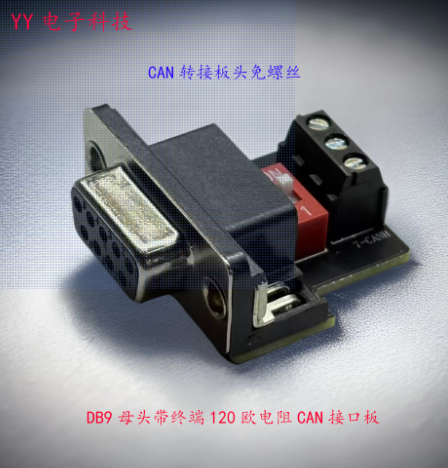

CAN转接板接口定义：
