方案2：

sudo apt-get install python3-pyqt5  # PyQt5
sudo pip3 install labelme

2.1.3 工具使用简介

在这里插入图片描述
上图展示了Labelme工具的标注界面，工具的使用留给大家自己去熟悉，在这里我只会强调几个需要注意的地方，具体的内容如下所示：

建议把需要标注的数据集存放在一个文件夹下面，并以相应的名字来命名
该工具默认的标注方式是多边形，如果进行目标检测任务，通过Edit->Create Rectangle来切换
在标注的过程中，尽量做到精细化的标注，尽量先将目标放大，再执行精细标注，标注的质量会对极大的影响检测算法的精度
该工具默认会生成.json格式的标签并和标注图片存放在同一个目录，.json格式的标签文件适合用来构建COCO数据集格式，而.xml格式的标签文件适合用来构建VOC数据集格式，

2.2 LabelImg

Github链接

2.2.1 工具安装

方案1：

pip3 install labelImg
labelImg
labelImg [IMAGE_PATH] [PRE-DEFINED CLASS FILE]

方案2：

git clone https://github.com/tzutalin/labelImg.git
sudo apt-get install pyqt5-dev-tools
sudo pip3 install -r requirements/requirements-linux-python3.txt
make qt5py3
python3 labelImg.py
python3 labelImg.py [IMAGE_PATH] [PRE-DEFINED CLASS FILE]

2.2.2 工具使用简介

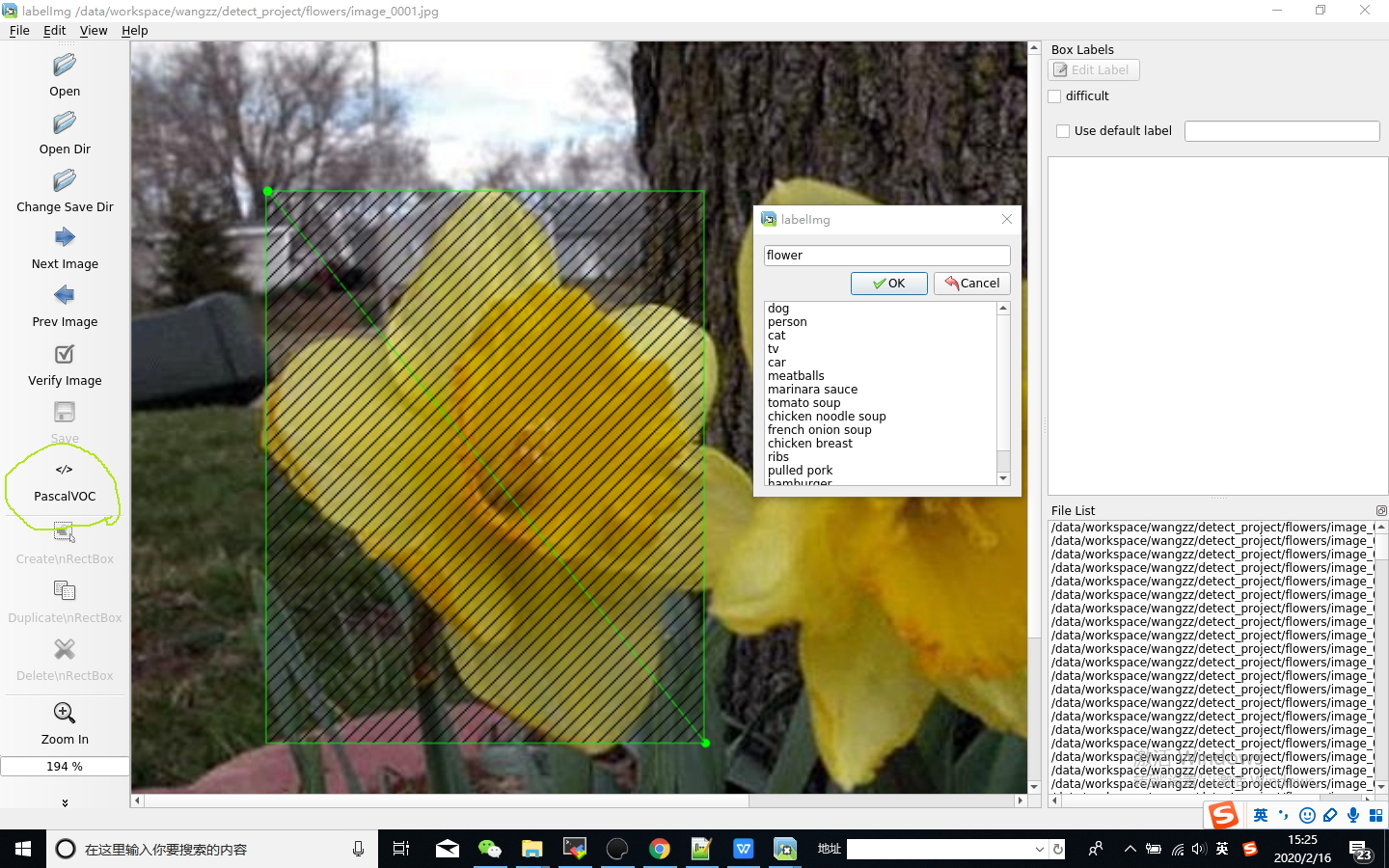

在这里插入图片描述
上图展示了LabelImg工具的标注界面，工具的使用留给大家自己去熟悉，在这里我只会强调几个需要注意的地方，具体的内容如下所示：

该工具默认生成的标签格式为.xml，便于构造成VOC数据集的格式
该工具可以将以前使用的标签保存起来，并将其设置为默认标签，这个单类目标检测任务中能够极大的节约你的时间

总而言之，通过使用上面两个工具对我们自己的数据集进行标注之后，我们最终会获得一些.json或者.xml格式的标签文件。当然你也可以使用其它的工具进行标注，具体的细节请看该链接。

3、标签预处理

通过标注工具我们已经获得了我们需要的标签文件，那么我们为什么还需要标签预处理操作呢？其实原因是这样的，在计算机视觉界，你可能都会或多或少的听说过PASCAL VOC和COCO数据集吧，由于这两个数据集得到了大量的应用，学者们已经针对这两个数据集写了很好有用的代码，比如如何快速的加载图片和标签文件等，那么，对于一个新手来说，能够复用大佬们的代码是一个很明智的选择，这样你不仅不需要去写冗长的加载和处理代码，而且还可以极大的加快你的开发进程，这就是对生成的标签进行预处理的目的。简而言之，所谓的标签预处理即是将自己的图片和标签文件调整为PASCAL VOC和COCO数据集的格式，这样我们只需要更换数据集，就可以很块的完成数据的加载和解析工作。

3.1 PASCAL VOC数据集格式详解

datasets
|__ VOC2007
    |_ JPEGImages
    |_ Annotations
    	|_ .xml
    |_ ImageSets
    	|_ Main
    		|_ train.txt/val.txt/trainval.txt/test.txt
    |_ SegmentationClass
|__ VOC2012
    |_ JPEGImages
    	|_ .jpg
    |_ Annotations
    |_ ImageSets
    |_ SegmentationClass
|__ ...

1、Annotations文件夹中存放使用标注工具获得的.xml标签文件；
2、ImageSets/Main文件夹中存放着训练集\验证集\训练验证集\测试集图片的名称，后续代码训练的图片从这些文件中读取；
3、JPEGImages文件夹中存放的是原始的训练和验证图片，验证图片是随机的从训练集中获得的；
4、SegmentationClass和SegmentationObject用来存放目标分割的信息，由于当前的任务仅仅是一个目标检测的任务，因而不需要在这两个文件夹下面存放任何文件；

3.2 构造新的PASCAL VOC数据集

# 切换到自己的想要存放数据集的目录，xxx代表自己的具体目录
cd xxx
#########################1、创建数据集包含的相关文件夹#########################
mkdir datasets
cd datasets
mkdir Annotations
mkdir ImageSets
mkdir JPEGImages
mkdir SegmentationClass
mkdir SegmentationObject
cd ImageSets
mkdir Main
#########################2、移动图片和标签到相应的文件夹#######################
cd xxx                          # xxx表示你的图片路径
mv * JPEGImages                 # 将图片（.jpg/.png/.bmp等）移动到JPEGImages文件夹中
cd xxx                          # xxx表示.xml文件所在的路径
mv * Annotations                # 将标签文件（.xml）移动到Annotations文件夹中

#########################3、生成Main文件夹下面的.txt文件#######################
# coding=utf-8
import os
import random

# 用来划分训练集合验证集的比例
trainval_percent = 0.95
train_percent = 0.85
# 设置输入的.xml和输出的.txt文件的路径
xmlfilepath = './datasets/VOC2007/Annotations'
txtsavepath = '.datasets/VOC2007/ImageSets/Main'
total_xml = os.listdir(xmlfilepath)

num=len(total_xml)
list=range(num)
tv=int(num\*trainval_percent)
tr=int(tv\*train_percent)
trainval= random.sample(list,tv)
train=random.sample(trainval,tr)

# 打开相应的文件，准备存储内容
ftrainval = open('./datasets/VOC2007/ImageSets/Main/trainval.txt', 'w')
ftest = open('./datasets/VOC2007/ImageSets/Main/test.txt', 'w')
ftrain = open('./datasets/VOC2007/ImageSets/Main/train.txt', 'w')
fval = open('./datasets/VOC2007/ImageSets/Main/val.txt', 'w')

# 遍历所有文件进行写文件
for i  in list:
    name=total_xml[i][:-4]+'\n'
    if i in trainval:
        ftrainval.write(name)
        if i in train:
             ftrain.write(name)
        else:
             fval.write(name)
    else:
         ftest.write(name)

# 写完之后关闭文件
ftrainval.close()
ftrain.close()
fval.close()
ftest .close()

如果你是使用Labelme生成的.json格式的标签文件，你想要使用VOC格式训练网络，那么你需要使用下面这个小工具将.json格式转换为.xml格式

#########################4、对.json格式的标签文件进行处理#######################
# coding=utf-8
import os
import numpy as np
import codecs
import json
from glob import glob
import cv2
import shutil
from sklearn.model_selection import train_test_split
#1.标签路径
labelme_path = "./xxx/"                 # 原始xxx标注数据路径,需要更换成自己的数据集名称
saved_path = "./datasets/VOC2007/"      # 保存路径

#2.创建要求文件夹
if not os.path.exists(saved_path + "Annotations"):
    os.makedirs(saved_path + "Annotations")
if not os.path.exists(saved_path + "JPEGImages/"):
    os.makedirs(saved_path + "JPEGImages/")
if not os.path.exists(saved_path + "ImageSets/Main/"):
    os.makedirs(saved_path + "ImageSets/Main/")

#3.获取待处理文件
files = glob(labelme_path + "\*.json")
files = [i.split("/")[-1].split(".json")[0] for i in files]

#4.读取标注信息并写入 xml
for json_file_ in files:
    json_filename = labelme_path + json_file_ + ".json"
    json_file = json.load(open(json_filename,"r",encoding="utf-8"))
    height, width, channels = cv2.imread(labelme_path + json_file_ +".jpg").shape
    with codecs.open(saved_path + "Annotations/"+json_file_ + ".xml","w","utf-8") as xml:
        xml.write('<annotation>\n')
        xml.write('\t<folder>' + 'UAV\_data' + '</folder>\n')
        xml.write('\t<filename>' + json_file_ + ".jpg" + '</filename>\n')
        xml.write('\t<source>\n')
        xml.write('\t\t<database>The Defect Detection</database>\n')
        xml.write('\t\t<annotation>Defect Detection</annotation>\n')
        xml.write('\t\t<image>flickr</image>\n')
        xml.write('\t\t<flickrid>NULL</flickrid>\n')
        xml.write('\t</source>\n')
        xml.write('\t<owner>\n')
        xml.write('\t\t<flickrid>NULL</flickrid>\n')
        xml.write('\t\t<name>WZZ</name>\n')
        xml.write('\t</owner>\n')
        xml.write('\t<size>\n')
        xml.write('\t\t<width>'+ str(width) + '</width>\n')
        xml.write('\t\t<height>'+ str(height) + '</height>\n')
        xml.write('\t\t<depth>' + str(channels) + '</depth>\n')
        xml.write('\t</size>\n')
        xml.write('\t\t<segmented>0</segmented>\n')
        for multi in json_file["shapes"]:
            points = np.array(multi["points"])
            xmin = min(points[:,0])
            xmax = max(points[:,0])
            ymin = min(points[:,1])
            ymax = max(points[:,1])
            label = multi["label"]
            if xmax <= xmin:
                pass
            elif ymax <= ymin:
                pass
            else:
                xml.write('\t<object>\n')
                xml.write('\t\t<name>'+json_file["shapes"][0]["label"]+'</name>\n')
                xml.write('\t\t<pose>Unspecified</pose>\n')
                xml.write('\t\t<truncated>1</truncated>\n')
                xml.write('\t\t<difficult>0</difficult>\n')
                xml.write('\t\t<bndbox>\n')
                xml.write('\t\t\t<xmin>' + str(xmin) + '</xmin>\n')
                xml.write('\t\t\t<ymin>' + str(ymin) + '</ymin>\n')
                xml.write('\t\t\t<xmax>' + str(xmax) + '</xmax>\n')
                xml.write('\t\t\t<ymax>' + str(ymax) + '</ymax>\n')
                xml.write('\t\t</bndbox>\n')
                xml.write('\t</object>\n')
                print(json_filename,xmin,ymin,xmax,ymax,label)
        xml.write('</annotation>')

#5.复制图片到 VOC2007/JPEGImages/下
image_files = glob(labelme_path + "\*.jpg")
print("copy image files to VOC007/JPEGImages/")
for image in image_files:
    shutil.copy(image,saved_path +"JPEGImages/")

#6.split files for txt
txtsavepath = saved_path + "ImageSets/Main/"
ftrainval = open(txtsavepath+'/trainval.txt', 'w')
ftest = open(txtsavepath+'/test.txt', 'w')
ftrain = open(txtsavepath+'/train.txt', 'w')
fval = open(txtsavepath+'/val.txt', 'w')
total_files = glob("./VOC2007/Annotations/\*.xml")
total_files = [i.split("/")[-1].split(".xml")[0] for i in total_files]
test_filepath = "./test"
for file in total_files:
    ftrainval.write(file + "\n")
#test
for file in os.listdir(test_filepath):
    ftest.write(file.split(".jpg")[0] + "\n")
#split
train_files,val_files = train_test_split(total_files,test_size=0.15,random_state=42)
#train
for file in train_files:
    ftrain.write(file + "\n")
#val
for file in val_files:
    fval.write(file + "\n")

ftrainval.close()
ftrain.close()
fval.close()
ftest.close()

3.3 COCO数据集格式详解

COCO_ROOT
|__ annotations
    |_ instances_valminusminival2014.json
    |_ instances_minival2014.json
    |_ instances_train2014.json
    |_ instances_val2014.json
    |_ ...
|__ train2014
    |_ <im-1-name>.jpg
    |_ ...
    |_ <im-N-name>.jpg
|__ val2014
    |_ <im-1-name>.jpg
    |_ ...
    |_ <im-N-name>.jpg
|__ ...

1、COCO_ROOT表示自己的数据集所在的文件夹的名称；
2、annotations文件夹用来存放标签文件，instances_train2014.json和instances_val2014.json分别表示训练集和验证集的标签；
3、train2014和val2014文件夹分别用来存储训练集和验证集的图片，命名格式为im-N-name.jpg的格式；

3.4 构造新的COCO数据集

本文更倾向于生成VOC格式的数据集，如果你需要生成COCO格式的数据，请参考博文1和博文2。

4、搭建SSD运行环境

# 克隆一份SSD代码到本地
git clone https://github.com/lufficc/SSD.git
cd SSD
# 创建conda虚拟环境
conda create -n ssd python=3.6
# 激活虚拟环境
conda activate ssd
# 安装相应的python依赖包
pip install torch torchvision yacs tqdm opencv-python vizer
pip install tensorboardX

# 克隆一份cocoapi到本地
git clone https://github.com/cocodataset/cocoapi.git
# 切换到PythonAPI路径并安装
cd cocoapi/PythonAPI
python setup.py build_ext install
# 切换到ext文件夹
cd ext
# 编译NMS等操作，用来加速网络的训练过程
python build.py build_ext develop

5、修改代码训练网络

5.1 代码架构详解

configs-该文件夹下面存放的是不同的网络配置文件；
	mobilenet_v2_ssd320_voc0712.yaml-表示mobilenet backbone的配置文件；
	vgg_ssd512_voc0712.yaml-表示vgg backbone的配置文件；
datasets-该文件夹存放数据文件，具体的结果看上文；
demo-该文件夹存放一些测试图片；
ext-该文件夹存放CPU和GPU版本的NMS代码；
figures-该文件夹存放网络训练过程中的一些可视化文件；
outputs-该文件夹存放训练过程中的log文件和模型文件（.pth）；
demo.py-该文件用来测试新的图片并输出检测结果；
train.py-该文件用来训练网络；
test.py-该文件用来测试网络；
ssd-该文件夹中存放ssd算法的实现代码；
	config-该文件夹存放着默认的配置文件；
	data-该文件夹中存放着基本的数据预处理源文件，包括voc和coco数据集；
	engine-该文件夹中存放着基本的训练和推理引擎的实现源码；
	layers-该文件夹中存放着separable_conv的实现源码；
	modeling-该文件夹中存放着SSD网络的Backbone和head网络的源码；
	solver-该文件中存放着SSD网络中使用到的优化器的源码；
	structures-该文件夹中存放着一些Box的help函数的源码；
	utils-该文件夹中存放着一些训练和推理SSD算法的小工具的源码：

5.2 修改网络配置参数

mv datasets SSD                          # 将构造好的VOC数据集移动到SSD文件夹中
cd configs                               # 切换到配置文件夹下面
vim vgg_ssd512_voc0712.yaml              # 使用vim打开配置文件

注：
1、vgg_ssd512_voc0712.yaml表示使用VGG作为基准网络，SSD网络的输入大小为512x512 ，使用VOC2007格式的数据集来训练新的网络，大量的实验结果表明该配置参数下能够获得最好的检测效果。
2、vgg_ssd300_voc0712.yaml表示使用VGG作为基准网络，SSD网络的输入大小为300x300 ，使用VOC2007格式的数据集来训练新的网络，由于输入图片的分辨率由512减小到300，整个网络的训练速度得到了提升，但是效果不如vgg_ssd512_voc0712.yaml架构。
3、mobilenet_v2_ssd320_voc0712.yaml表示使用Mobilenet_v2作为基准网络，SSD网络的输入大小为300x300 ，使用VOC2007格式的数据集来训练新的网络，由于使用Mobilenet_v2作为基准网络，因此该架构下面的训练速度最快，但是最终获得精度也是最差的，这个架构适合于一些简单的检测任务，Mobilenet_v2不能能够获得较好的检测效果，而且可以获得接近实时的推理速度。

###############################修改前的网络配置###############################
MODEL:
  NUM_CLASSES: 21
  BACKBONE:
    OUT_CHANNELS: (512, 1024, 512, 256, 256, 256, 256)
  PRIORS:
    FEATURE_MAPS: [64, 32, 16, 8, 4, 2, 1]
    STRIDES: [8, 16, 32, 64, 128, 256, 512]
    MIN_SIZES: [35.84, 76.8, 153.6, 230.4, 307.2, 384.0, 460.8]
    MAX_SIZES: [76.8, 153.6, 230.4, 307.2, 384.0, 460.8, 537.65]
    ASPECT_RATIOS: [[2], [2, 3], [2, 3], [2, 3], [2, 3], [2], [2]]
    BOXES_PER_LOCATION: [4, 6, 6, 6, 6, 4, 4]
INPUT:
  IMAGE_SIZE: 512
DATASETS:
  TRAIN: ("voc\_2007\_trainval", "voc\_2012\_trainval")
  TEST: ("voc\_2007\_test", )
SOLVER:
  MAX_ITER: 120000
  LR_STEPS: [80000, 100000]
  GAMMA: 0.1
  BATCH_SIZE: 24
  LR: 1e-3

OUTPUT_DIR: 'outputs/vgg\_ssd512\_voc0712'

###############################修改后网络配置###############################
MODEL:
  NUM_CLASSES: 18
  BACKBONE:
    OUT_CHANNELS: (512, 1024, 512, 256, 256, 256, 256)
  PRIORS:
    FEATURE_MAPS: [64, 32, 16, 8, 4, 2, 1]
    STRIDES: [8, 16, 32, 64, 128, 256, 512]
    MIN_SIZES: [35.84, 76.8, 153.6, 230.4, 307.2, 384.0, 460.8]
    MAX_SIZES: [76.8, 153.6, 230.4, 307.2, 384.0, 460.8, 537.65]
    ASPECT_RATIOS: [[2], [2, 3], [2, 3], [2, 3], [2, 3], [2], [2]]
    BOXES_PER_LOCATION: [4, 6, 6, 6, 6, 4, 4]
INPUT:
  IMAGE_SIZE: 512
DATASETS:
  TRAIN: ("voc\_2007\_trainval",)
  TEST: ("voc\_2007\_test", )

SOLVER:
  MAX_ITER: 120000
  LR_STEPS: [80000, 100000]
  GAMMA: 0.1
  BATCH_SIZE: 12
  LR: 1e-4

OUTPUT_DIR: 'outputs/vgg\_ssd512\_voc0712'

注：
1、NUM_CLASSES参数表示检测的类型，由于当前的缺陷数据集的类别数目为17，另外加上一个__background__类，因此需要将该数值修改为17+1=18;
2、BATCH_SIZE参数表示每次训练的图片的个数，由于训练的图片需要加载到内存中，该数值和你当前使用的显卡的内容有着密切的关系，我根据自己的显卡（Tesla T4）将BATCH_SIZE调整为12；
3、LR参数表示网络训练时的学习率，由于我设置的迭代次数比较多，害怕网络跳过最优值，因而我将LR调整为1e-4；
4、TRAIN参数表示网络训练时使用的数据集，由于我们新建了一个类似于VOC2007的数据集，因而我删除了voc_2012_trainval；
5、其它的这些配置参数，你可以根据自己的需要进行修改，但是我建议你不用修改。

5.3 修改VOC类别参数

cd .ssd/data/datasets                # 1、切换到datasets文件夹
vim voc.py                           # 2、打开voc文件

###############################修改前的类别###############################
class_names = ('\_\_background\_\_',
               'aeroplane', 'bicycle', 'bird', 'boat',
               'bottle', 'bus', 'car', 'cat', 'chair',
               'cow', 'diningtable', 'dog', 'horse',
               'motorbike', 'person', 'pottedplant',
               'sheep', 'sofa', 'train', 'tvmonitor')

###############################修改后的类别###############################
 class_names = ('\_background\_', 'Buttercup', 'Colts Foot', 'Daffodil',
 				'Daisy', 'Dandelion', 'Fritillary', 'Iris', 'Pansy',
 				'Sunflower', 'Windflower', 'Snowdrop', 'LilyValley',
 				'Bluebell', 'Crocus', 'Tigerlily', 'Tulip', 'Cowslip')

5.4 下载模型

# 下载vgg\_ssd300\_voc0712.pth预训练模型
wget https://github.com/lufficc/SSD/releases/download/1.2/vgg_ssd300_voc0712.pth
# 下载vgg\_ssd512\_voc0712.pth预训练模型
wget https://github.com/lufficc/SSD/releases/download/1.2/vgg_ssd512_voc0712.pth
# 下载mobilenet\_v2\_ssd320\_voc0712.pth预训练模型
wget https://github.com/lufficc/SSD/releases/download/1.2/mobilenet_v2_ssd320_voc0712.pth
# 创建.torch文件夹用来存放模型
mkdir ~/.torch/
# 将预训练好的模型移动到这个文件夹中
mv vgg_ssd300_voc0712.pth ~/.torch
mv vgg_ssd512_voc0712.pth ~/.torch
mv mobilenet_v2_ssd320_voc0712.pth ~/.torch

5.5 训练模型

# 导入环境变量VOC\_ROOT
export VOC\_ROOT="./datasets"
# 使用vim打开train.py文件
vim train.py

###############################修改前网络训练参数###############################
parser = argparse.ArgumentParser(description='Single Shot MultiBox Detector Training With PyTorch')
# 设置使用的配置文件
parser.add_argument( "--config-file", default="", metavar="FILE", help="path to config file",type=str)
# 设置是否进行local\_rank
parser.add_argument("--local\_rank", type=int, default=0)
# 设置保存log的步长
parser.add_argument('--log\_step', default=10, type=int, help='Print logs every log\_step')
# 设置保存checkpoint文件的步长
parser.add_argument('--save\_step', default=2500, type=int, help='Save checkpoint every save\_step')
# 设置执行网络评估操作的步长
parser.add_argument('--eval\_step', default=2500, type=int, help='Evaluate dataset every eval\_step, disabled when eval\_step < 0')
# 设置是否使用tensorboard进行loss和accuracy的可视化
parser.add_argument('--use\_tensorboard', default=True, type=str2bool)
parser.add_argument("--skip-test", dest="skip\_test", help="Do not test the final model", action="store\_true")
# 设置是否打开使用命令行来改变参数
parser.add_argument("opts", help="Modify config options using the command-line", default=None, nargs=argparse.REMAINDER)
args = parser.parse_args()

###############################修改后网络训练参数###############################
parser = argparse.ArgumentParser(description='Single Shot MultiBox Detector Training With PyTorch')
parser.add_argument("--config-file", default="configs/vgg\_ssd512\_voc0712.yaml", metavar="FILE", help="path to config file", type=str)
parser.add_argument("--local\_rank", type=int, default=0)
parser.add_argument('--log\_step', default=20, type=int, help='Print logs every log\_step')
parser.add_argument('--save\_step', default=2500, type=int, help='Save checkpoint every save\_step')
parser.add_argument('--eval\_step', default=2500, type=int, help='Evaluate dataset every eval\_step, disabled when eval\_step < 0')
parser.add_argument('--use\_tensorboard', default=True, type=str2bool)
parser.add_argument("--skip-test", dest="skip\_test", help="Do not test the final model", action="store\_true")
parser.add_argument("opts", help="Modify config options using the command-line", default=None, nargs=argparse.REMAINDER)
args = parser.parse_args()

注：
1、为了便于后续的代码运行，这里直接将–config-file的默认参数设置为vgg_ssd512_voc0712.yaml，即使用VGG作为基准网路，输入大小为512x512，使用自己创建的VOC2007格式的数据集训练新的模型。
2、对于其它的一些超参数，不建议你去改动。

# 如果你有一个GPU，执行该指令训练模型

2401_85154765

关注

17
点赞
踩
16

收藏

觉得还不错? 一键收藏
0
评论
复制链接

分享到 QQ

分享到新浪微博

扫一扫
