【硬件设计】_基于STM32单片机的智能停车场系统

1. 系统概述

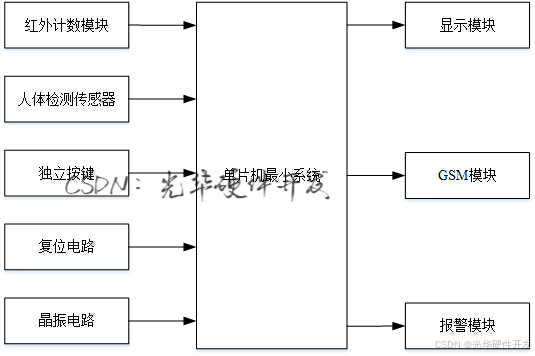

本设计中，系统采用STM32单片机作为核心控制器，通过红外传感器实现对进出车辆的智能识别和计数。为了能够短信提醒停车的司机，系统还集成了显示功能和矩阵键盘输入功能，帮助司机登记手机号码。系统设计了一个停车完成确认按键，司机在完成停车后，通过按下此按钮和结合人体识别的双重确认方案，确保车辆安全停放。停车完成后，系统会亮起LED灯进行提示，并通过短信将车位信息发送给司机。该系统的功能实现需要多种模块的支持，包括单片机、显示模块、红外计数传感器、人体传感器、继电器、LED灯、矩阵键盘和GSM通信模块等。

2. 电路设计

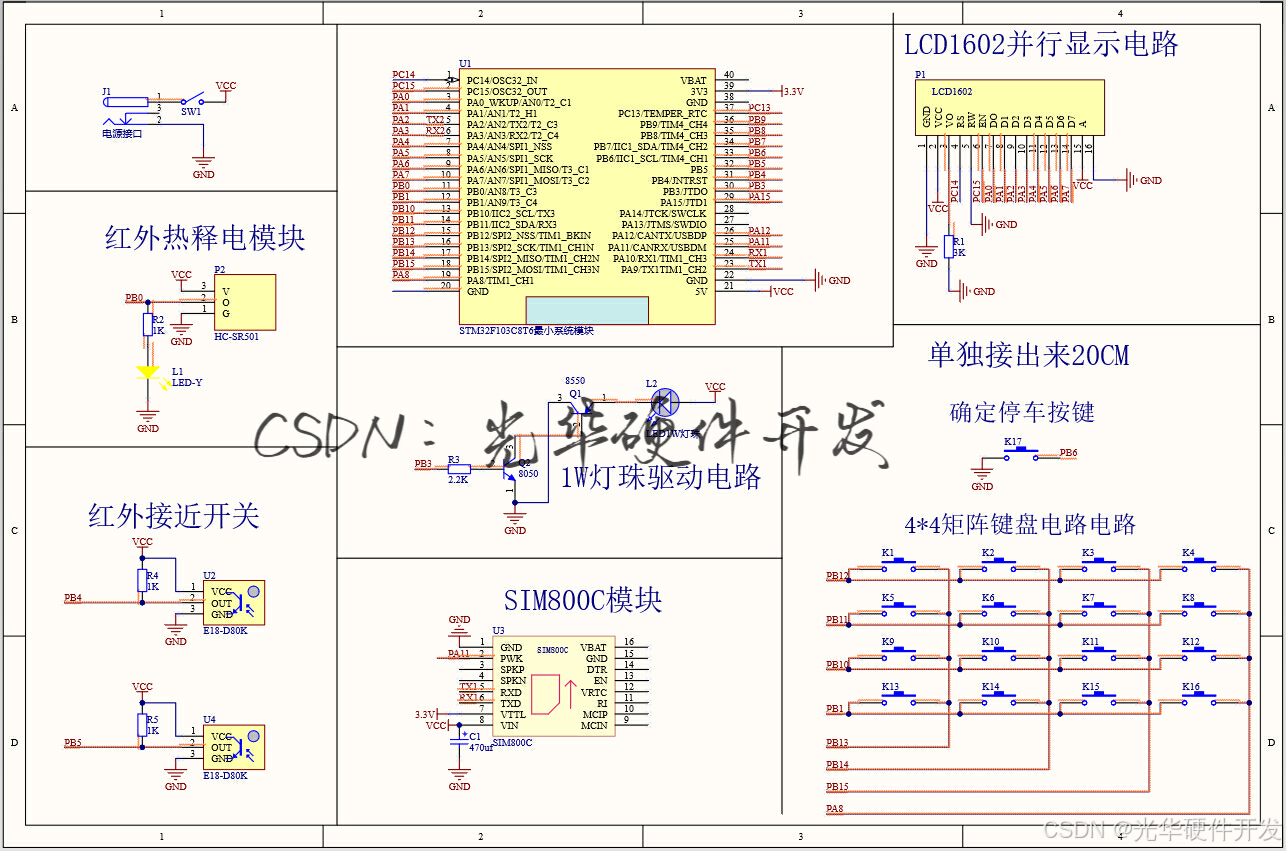

电路设计通过Altium Designer完成，主控芯片使用STM32F103C8T6单片机。车辆检测通过光电开关实现，人体检测使用红外热释电传感器。SIM800C模块用于发送GSM短信，通过矩阵键盘可以设置短信发送的号码，所监测到的车辆和人体信息以及手机号码信息则通过LCD1602显示屏显示。

3.程序设计

#include "main.h"
#include "dma.h"
#include "tim.h"
#include "usart.h"
#include "gpio.h"

int main(void)
{

  MX_GPIO_In
