运算放大器的应用-反向放大器

最新推荐文章于 2024-07-25 21:42:33 发布
最新推荐文章于 2024-07-25 21:42:33 发布
阅读量146 收藏
点赞数 3
文章标签： 单片机 嵌入式硬件
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/2401_85638163/article/details/139838727
版权

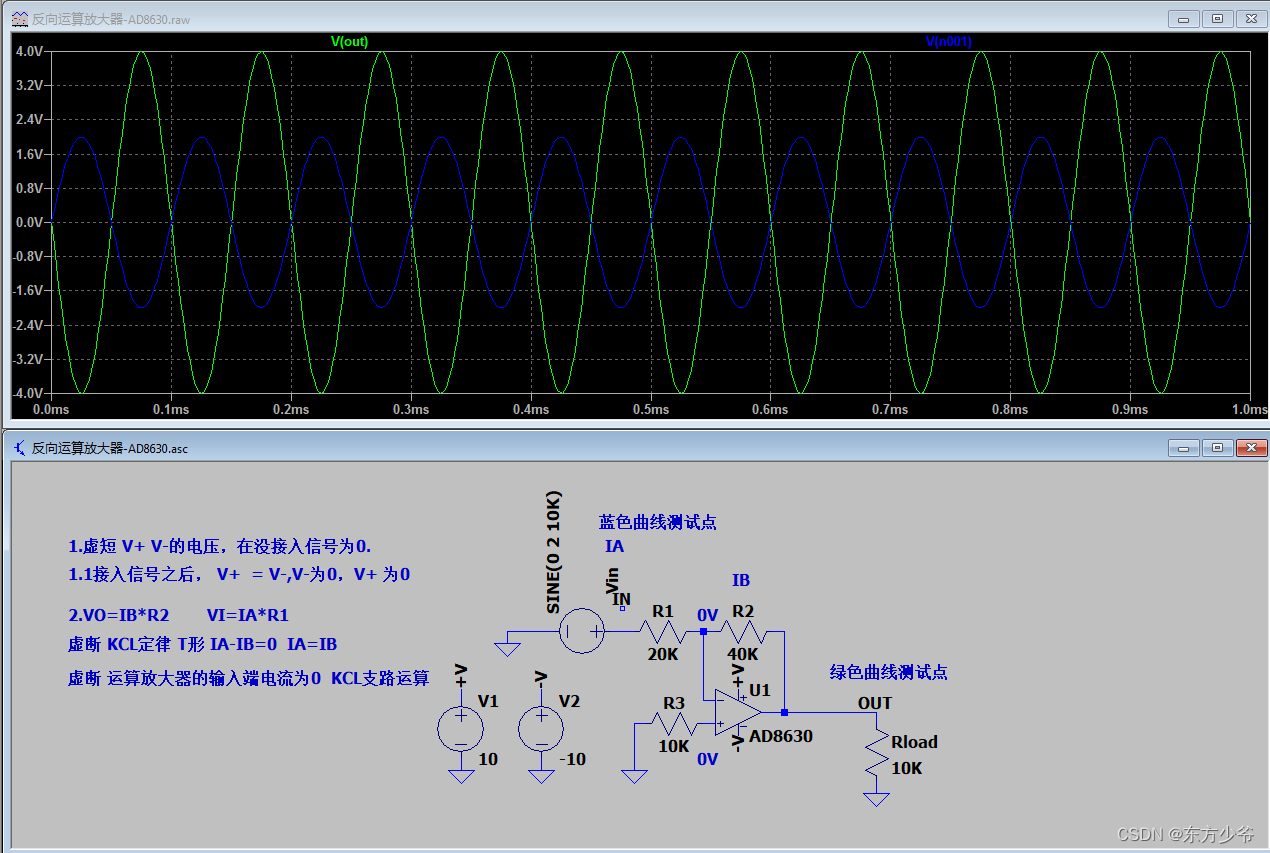

        如图，由于运算放大器具有虚短特点，运算放大器+端输入的电压是0V，同时运算放大器-端的电压也是0V.

        当运算放大器的-端为0V的时候，电压源输入的电压-运算放大器-端电压/R1，获得R1的电流是0.1mA。

        由于运算放大器具有虚断的特点，R1 R2的电流流入到运算放大器-端的电流为0，利用KCL定律，R1电流等于R2电流。

        由于运算放大器的-端是0V，Vout=IB*R2,如果输入电压是2V，输出的信号是8V.

        计算放大倍数，Vin/R1=Vout/R2, Vout/Vin=R2/R1
