邓方鸣跟练第二天- STP实验

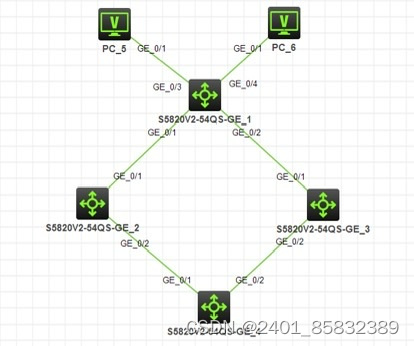

图1-1
注：如无特别说明，描述中的R1或SW1对应拓扑中设备名称末尾数字为1的设备，R2或SW2对应拓扑中设备名称末尾数字为2的设备，以此类推
实验需求
开启所有设备，等待STP收敛后观察STP状态
使SW4成为根网桥
使闭塞端口出现在SW2上
把SW1上连接的PC的端口配置为边缘端口
实验解法
等待STP收敛后，查看STP运行状态，找出根网桥，闭塞端口
步骤1：根据HCL模拟器的运行机制，SW1的Mac地址应该是最小的，会成为根网桥，在SW1上查看STP运行状态，确认SW1为根网桥
[SW1]display stp
-------[CIST Global Info][Mode MSTP]-------
Bridge ID           : 32768.7aef-e4ea-0100
Bridge times        : Hello 2s MaxAge 20s FwdDelay 15s MaxHops 20
Root ID/ERPC        : 32768.7aef-e4ea-0100, 0
RegRoot ID/IRPC     : 32768.7aef-e4ea-0100, 0
RootPort ID         : 0.0
BPDU-Protection     : Disabled
Bridge Config-
Digest-Snooping     : Disabled
TC or TCN received  : 7
Time since last TC  : 0 days 0h:0m:40s
步骤2：根据STP计算机制，所有链路开销一致，闭塞端口应该会出现在SW4上。在SW4上查看端口状态，确认SW4的g1/0/2被闭塞
[SW4]display stp brief
MST ID   Port                                Role  STP State   Protection
0        GigabitEthernet1/0/1                ROOT  FORWARDING  NONE
0        GigabitEthernet1/0/2                ALTE  DISCARDING  NONE
使SW4成为新的根网桥
分析：要想使SW4成为根网桥，最好的办法就是让SW4的优先级成为全网最小。默认优先级都为32768，只要把SW4的优先级改成比32768小就可以了
步骤1：修改SW4的优先级为4096
[SW4]stp priority 4096    减小优先级 BID=优先级（默认32768）+mac地址
[SW4]%Mar 21 20:50:27:109 2018 SW4 STP/6/STP_DETECTED_TC: Instance 0's port GigabitEthernet1/0/2 detected a topology change.
步骤2：在SW4上查看STP运行状态，发现SW4已经成为新的根网桥
[SW4]display stp
-------[CIST Global Info][Mode MSTP]-------
Bridge ID           : 4096.7af0-0e17-0400
Bridge times        : Hello 2s MaxAge 20s FwdDelay 15s MaxHops 20
Root ID/ERPC        : 4096.7af0-0e17-0400, 0
RegRoot ID/IRPC     : 4096.7af0-0e17-0400, 0
RootPort ID         : 0.0
BPDU-Protection     : Disabled
Bridge Config-
Digest-Snooping     : Disabled
TC or TCN received  : 8
Time since last TC  : 0 days 0h:1m:30s
使闭塞端口出现在SW2上
分析：SW4成为了根网桥，按照STP计算机制，闭塞端口此时应该在SW1上。要使闭塞端口到SW2上，就需要让SW2到SW1的cost比SW4到SW1更大。H3C交换机千兆口的cost默认是20，我们可以把SW2的g1/0/2接口的cost改为1000
步骤1：在SW2上进入g1/0/2接口的接口视图，修改stp cost为1000
[SW2]interface g1/0/2
[SW2-GigabitEthernet1/0/2]stp cost 1000  加大cost 使2口为闭塞端口
[SW2-GigabitEthernet1/0/2]%Mar 21 22:16:05:399 2018 SW2 STP/6/STP_NOTIFIED_TC: Instance 0's port GigaST
