深入理解IEC101：链路初始化与数据交互指南

摘要：在快速发展的电力行业，高效、稳定的通信链路是确保电网安全、可靠运行的关键。IEC101协议作为电力行业的重要通信标准，其站初始化响应过程在链路建立和数据交互中扮演着至关重要的角色。本文将深入解析IEC101协议的站初始化响应过程，帮助读者理解其工作原理，从而更好地应用于实际电力系统中。

一、过程

• 控制站传送“请求链路状态（FCV = 0）”试图和被控站建立链路连接。
• 被控站链路可用时，以“链路状态”回答。
• 控制站发送“复位远方链路（FCB = 0，FCV = 0）”。
• 被控站以“认可（ACK）”确认回答控制站的复位命令。
• 控制站以重复的“请求链路状态（FCB = 1，FCV = 1）”向被控站召唤。
• 被控站以“链路状态”回答，并指明有1级用户数据（ACD = 1）。
• 控制站发送“请求1级用户数据”。
• 被控站的应用功能初始化完成可以用M_EI PDU通知控制站。

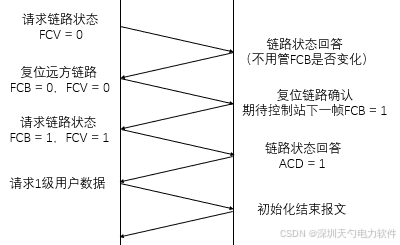

 图1 非平衡链路建立过程

二、相关命令报文

1.请求链路状态

10 69/49/79 链路地址 校验码 16

2.链路状态回答

①　回答链路完好：10 0B/2B/1B 链路地址 校验码 16

②　回答链路未工作：10 0E 链路地址 校验码 16

③　回答链路服务忙：10 0F 链路地址 校验码 16

3.复位远方链路

10 40 链路地址 校验码 16

4.复位链路确认

10 00/10/20 链路地址 校验码 16

5.请求1级用户数据

10 5A/7A 链路地址 校验码 16

6.初始化结束

68 09 09 68 08 链路地址 46 01 04 公共地址 00 00 初始化原因 校验码 16

7.初始化原因

7.1原因(bit0~bit6)：

①　0：当地电源合上

②　1：当地手动复位

③　2：远方复位

7.2参数标志(bit7)：

①　0：没有改变当地参数的初始化

②　1：改变当地参数的初始化

三、结语

通过对IEC101协议站初始化响应过程的深入解析，我们不难发现其在电力行业通信中的重要性和实用性。掌握这一协议，不仅有助于优化链路建立与维护流程，还能提升电力系统的整体运行效率和稳定性。希望本文能为读者提供有价值的参考和指导，共同推动电力行业向更加智能化、高效化的方向发展。
