程序烧录

连接jatg线

打开vivado

  1. Open Hardware Manager
    在这里插入图片描述

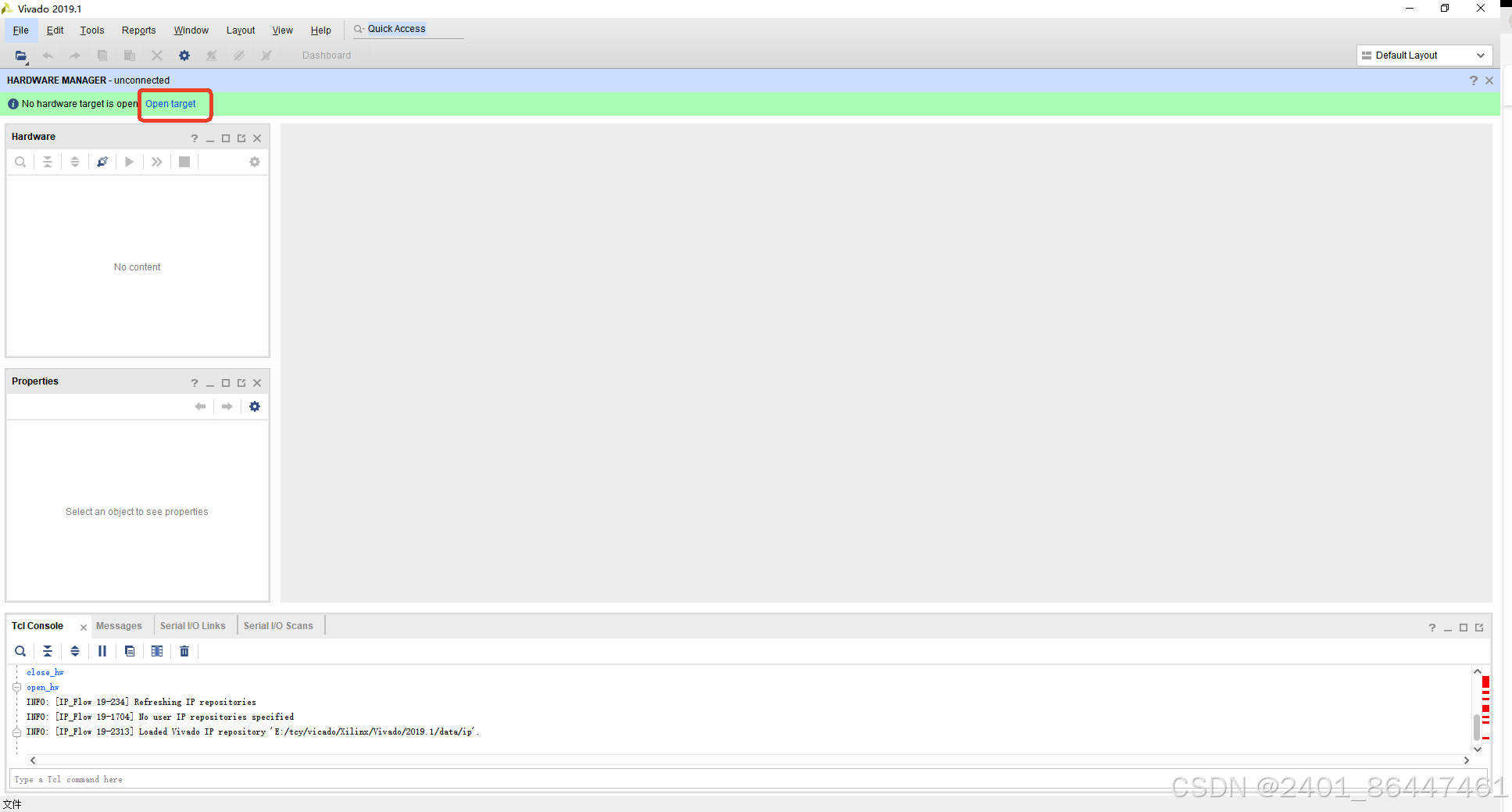

  2. Open target
    在这里插入图片描述

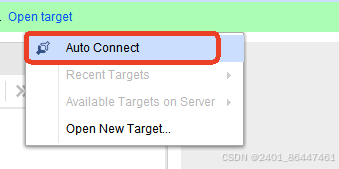

  3. Auto Connect
    在这里插入图片描述

  4. Add Configuration Memory Device添加板卡型号（可随便选择）
    在这里插入图片描述

  5. ok（确认板卡选择）
    在这里插入图片描述

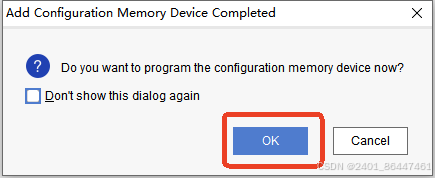

  6. 提示（有则ok，无则不管）
    在这里插入图片描述

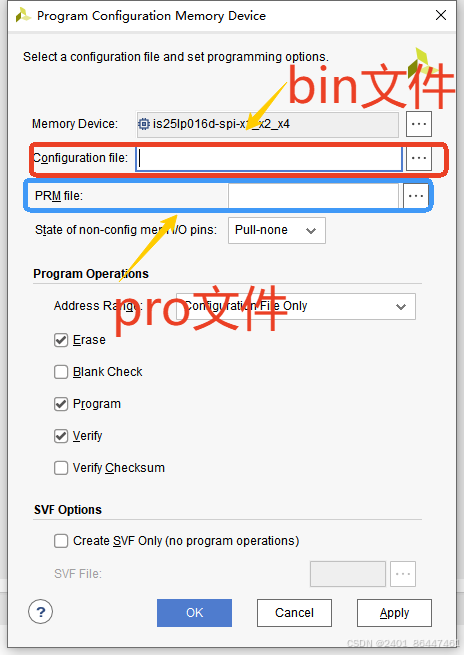

  7. 选择对应文件 路径不能有中文
    在这里插入图片描述

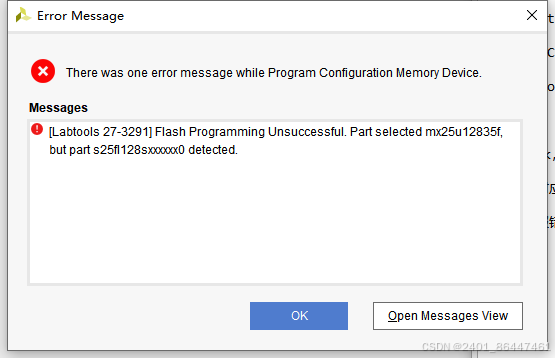

  8. 如果报错，执行一下操作
    在这里插入图片描述

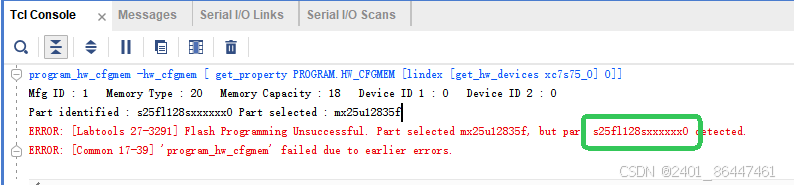

  9. 复制下载器实际连接的板卡型号
    在这里插入图片描述

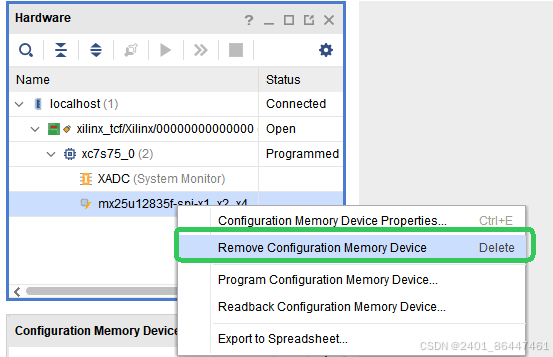

  10. 删除当前板卡
    在这里插入图片描述

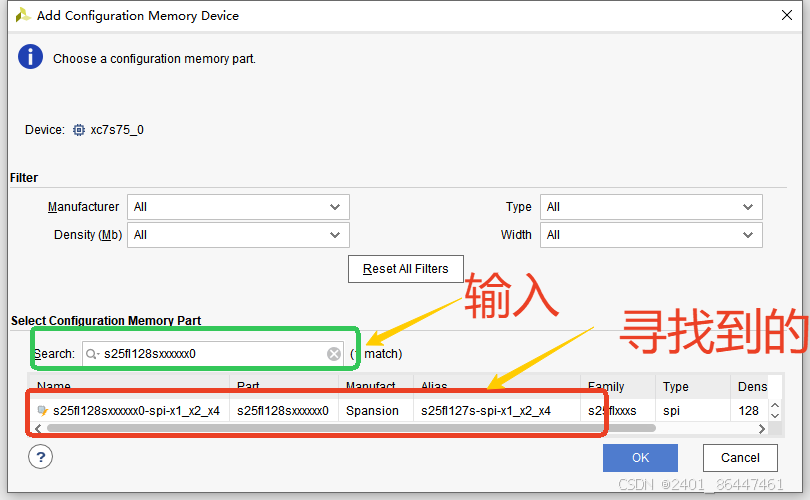

  11. 输入实际板卡型号，并添加板卡
    在这里插入图片描述

  12. 等待程序烧录结束

  13. 多张板卡烧录则断开当前板卡电源，更换新的板卡，新的板卡上电会自动识别

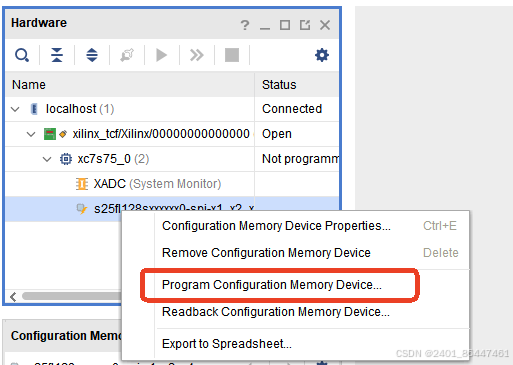

  14. Program Configuration Memory Device （选择板卡，烧录程序）
    在这里插入图片描述

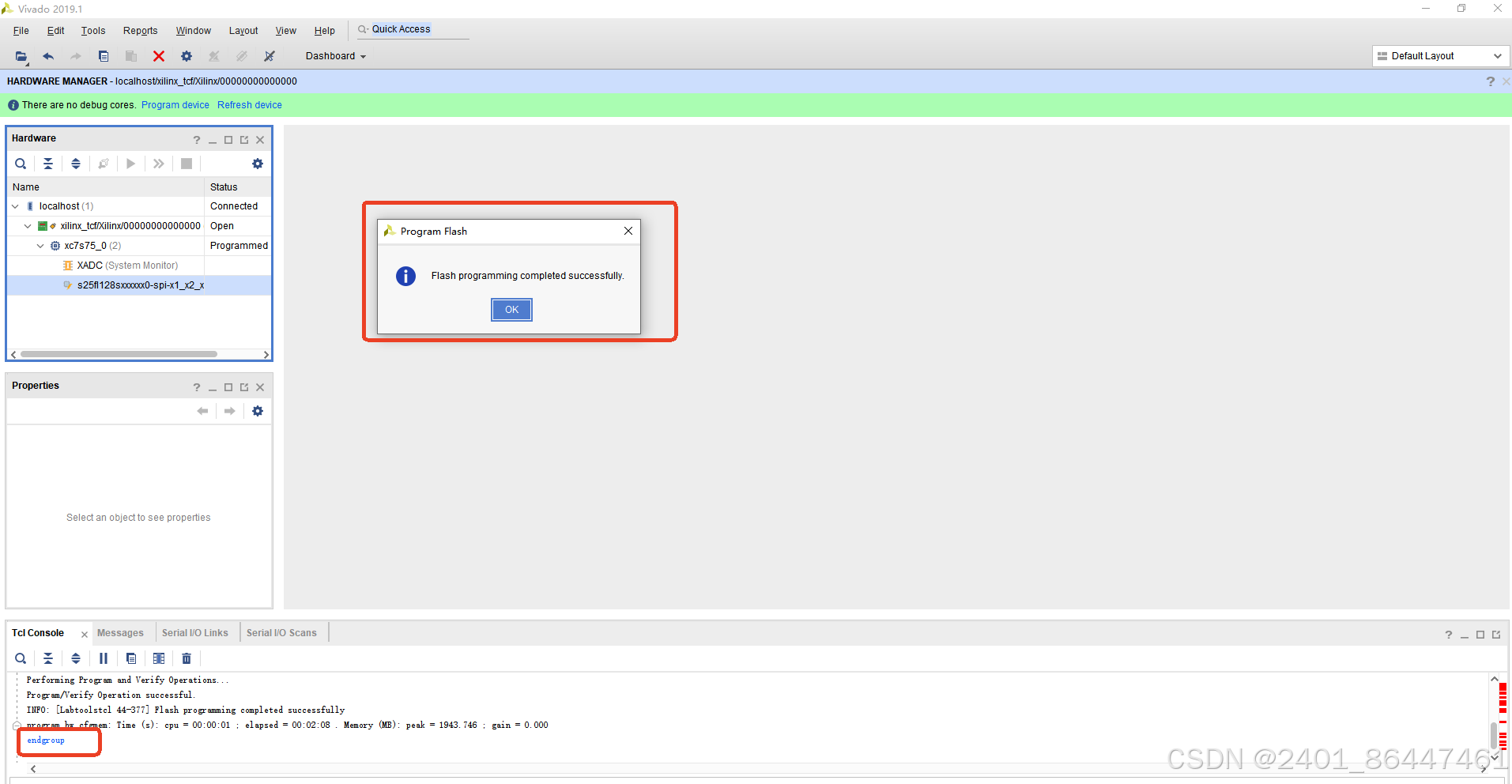

  15. 烧录完成提示
    在这里插入图片描述
