SC0102高性价比电平转换芯片（完全兼容TI TXS0102）

1、SC0102简介

SC0102 是2路双向电平转换芯片， 带OE选通， 在推挽方式下支持24Mbps,  开漏方式最大速率为2Mbps。它使用两个独立的可配置电源轨，A端口支持1.65V至5.5V的工作电压范围，并跟踪VCCA电源，而B端口支持2.3V至5.5V的工作电压范围，并跟踪VCCB电源。这使得该器件能够支持更低和更高的逻辑信号电平，同时能够在1.8V、2.5V、3.3V和5V电压节点之间实现双向转换。

2、主要特性:

•  无上电时序要求

•  自动方向，无需设定数据方向

•  工作电压范围：1.65-5.5V （A口）， 2.3-5.5V (B口）

•  数据速率： 24Mpbs (Push-PULL),  2Mbps (Open-Drain)

•  工作温度 -40 到85°C

•  封装：MSOP8，SOT23-8

3、主要应用：

•  I2C/SMBUS

•  GPIO

•  UART

•  数据总线

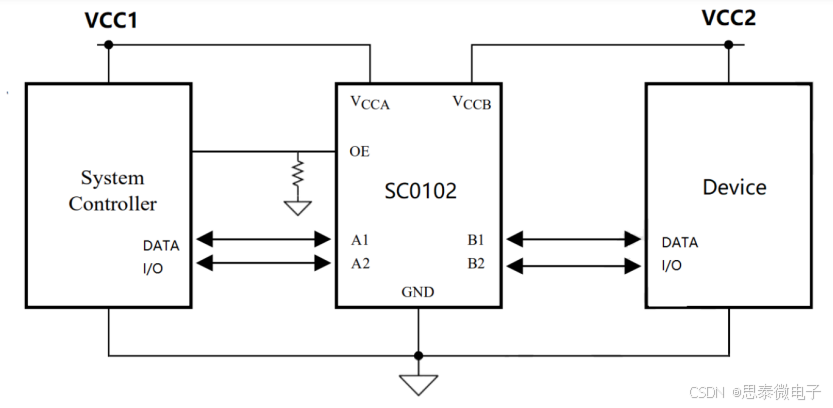

4、应用框图

5、引脚定义

详细了解可登录杭州思泰微官网www.steadichips.com
