本文详细介绍了TXS0102DCTR，一个2位双向电压电平转换器，适用于混合电压系统的数字开关兼容性。内容涵盖器件的简介、封装与引脚分布、工作条件、功能框图、电气性能、典型应用电路以及布局设计建议。在实际应用中，该转换器能在1.8V至3.6V和2.3V至5.5V电压节点间进行双向转换，无需方向控制信号。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

1、TXS0102简介

TXS0102DCTR是一个2位双向电压电平转换器，主要用途是与数据I/O（例如I2C或1-wire）上的开漏驱动器连接（其中数据是双向的且无可用的控制信号），在混合电压系统之间建立数字开关兼容性。它使用两个独立的可配置电源轨，其中A端口支持1.65V至3.6V工作电压范围，可跟踪VCCA电源；B端口支持2.3V至5.5V工作电压范围，可跟踪VCCB电源。因此，该器件能够支持在1.8V、2.5V、3.3V和5V电压节点之间任意进行双向转换。

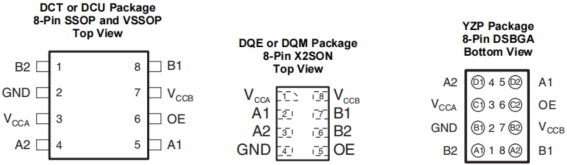

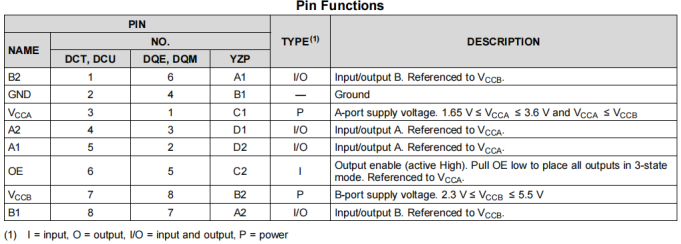

2、TXS0102封装与引脚分布

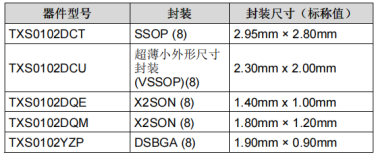

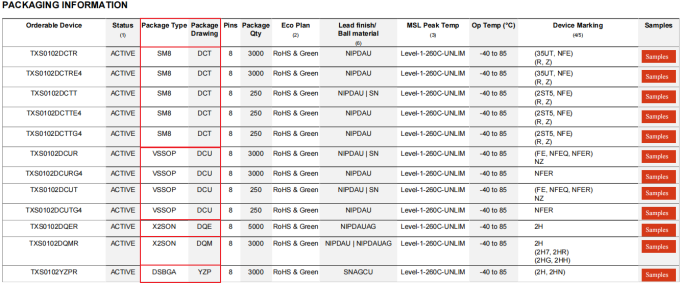

对不同的型号，TXS0102系列有五种封装，进行器件选型和建footprint的时候一定要注意。

3、推荐工作条件和环境

TXS0102系列的推荐工作条件如下。运行过程中，需始终保证VCCA≤VCCB。因VCCA和VCCB的上电顺序不会损坏器件，因此可以首先对任一电源上电。输出使能(OE)由VCCA供电，当(OE)输入为低电平时，所有输出均为高阻抗状态。为确保上电或断电期间输出的高阻抗状态，OE输入引脚必须通过下拉电阻连接到GND，并且在VCCA和VCCB稳定之前不得启用。如果无控制器对OE进行控制，则需把OE引脚接到VCCA，以保证从A到B和从B到A互通。输出端口的接地下拉电阻的最小值
