ADC模数转换器

1.简介

(1)可以把引脚上连续变化的模拟电压转换为内在中存储的数字变量
(2)12位逐次逼近型ADC，1us转换时间
(3)输入电压范围：0~3.3v，转换结果范围—：0-4095
(4)18个输入通道，可以测量16个外部通道和2个内部信号源
(5)规则组和注入组两个转换单元
(6)模拟看门狗可以自动监测输入电压范围(高于/低于某个阈值进行操作)

2.逐次逼近型ADC

在这里插入图片描述

(1)8路输入通道通过通道选择开关选中引脚进行转换，选中的ADC通道放到左下角的三个引脚上，给一个锁存信号上面对于的通道选择开关就可以自动拨好
想要转换多路信号，只需要一个AD转换器，加一个多路选择开关
(2)DAC输出已知数据的电压，电压比较器可以比较待测信号电压和DAC已知信号电压的大小关系，输出电平显示比较结果，不断调节DAC输出电压至DAC输入电压逐渐逼近待测电压

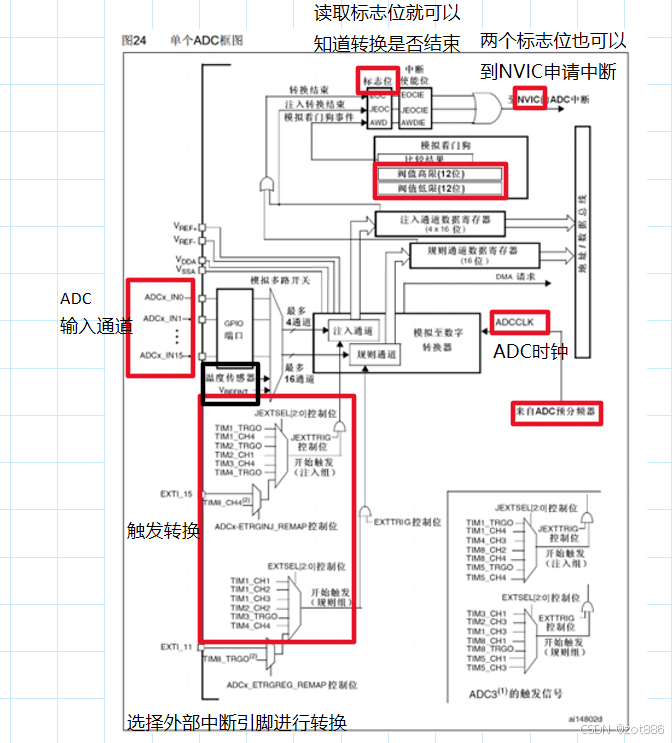

3.ADC框图

在这里插入图片描述

在这里插入图片描述
(1)模数转换器的转换结果会存储在通道数据寄存器中，我们读取寄存器就可以知道ADC转换的结果
(2)规则组：可以一次性选择16个通道，但是只有一个数据寄存器，转换之后必须及时取走数据，否则会被覆盖(使用DMA进行实现)
(3)注入组：存在4个通道，4个数据寄存器，不必担心数据覆盖问题
(4)触发ADC开始转换的信号：软件触发(手动调用代码)、硬件触发(使用触发源)
(5)ADC常隔一个固定时间段转换一次：用定时器每隔一段时间申请一次中断，在中断中手动开始一次转换，但是频繁进中断可能会对我们的程序有影响(可能由于优先级的不同导致中断无法及时响应，影响ADC的转换周期)，可以通过硬件自动触发ADC转换
(6)APB2时钟通过ADC预分配器进行分频，得到ADCCLK(注意ADCCLK最大14MHz，选择预分频器时要保证不超过)
(7)模拟看门狗一旦通道超过阈值范围，就会申请一个模拟看门狗的中断
(8)对于输入组和规则组：在转换完成后会有一个转换完成的信号，两个信号会在状态寄存器中置一个标志位，读取标志位就可以知道转换是否结束，两个标志位可以在NVIC中申请中断

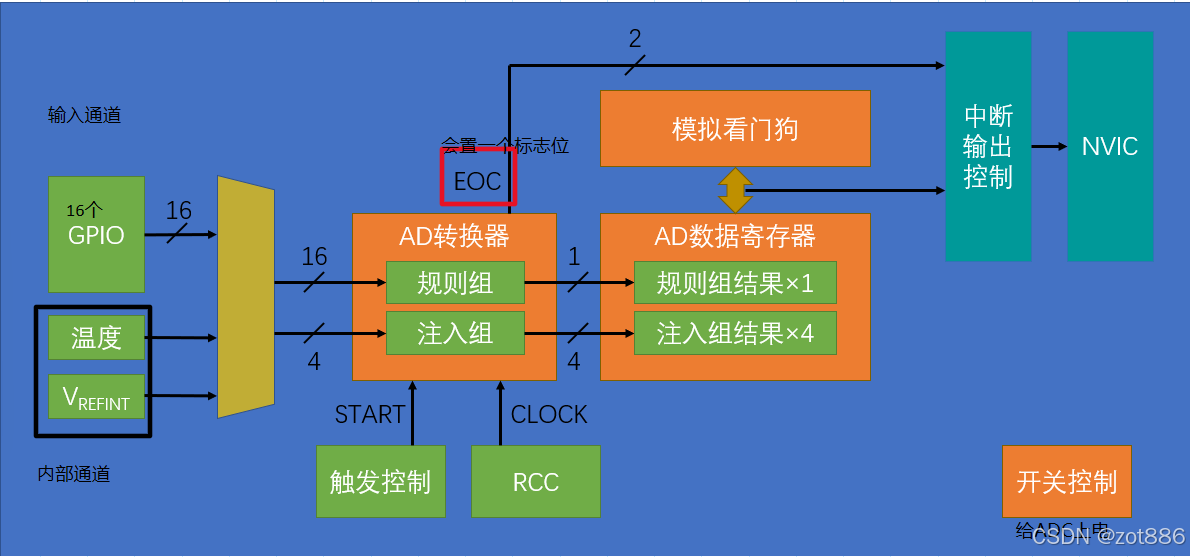

4.ADC基本结构

在这里插入图片描述

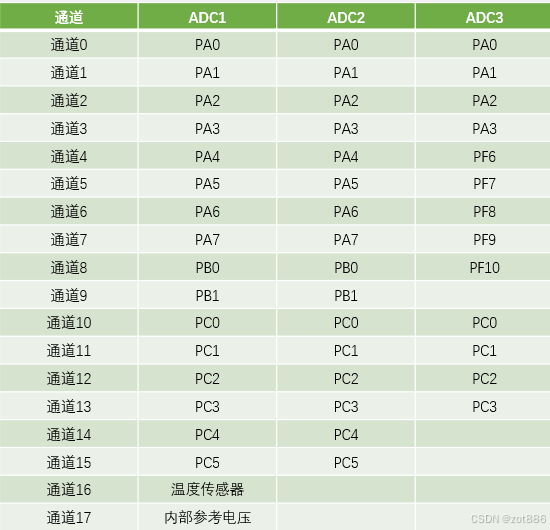

5.输入通道

在这里插入图片描述

6.转换模式

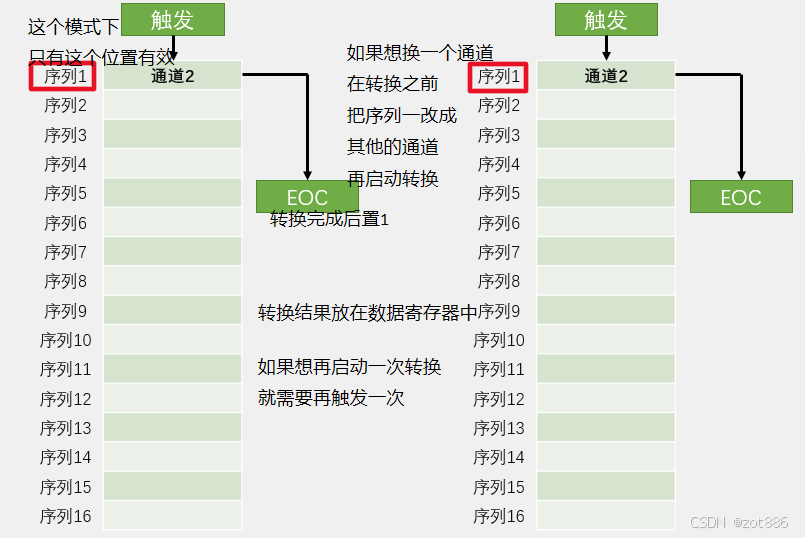

(1)单次转换，非扫描模式

在这里插入图片描述

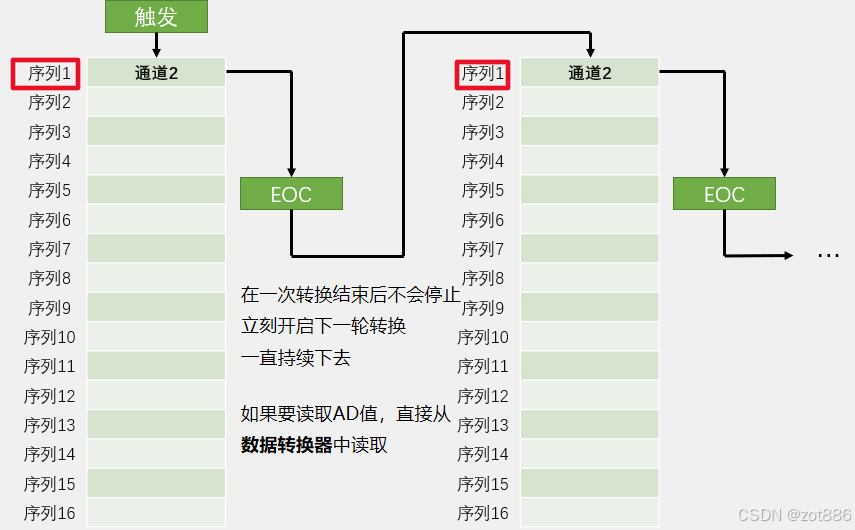

(2)连续转换，非扫描模式

在这里插入图片描述

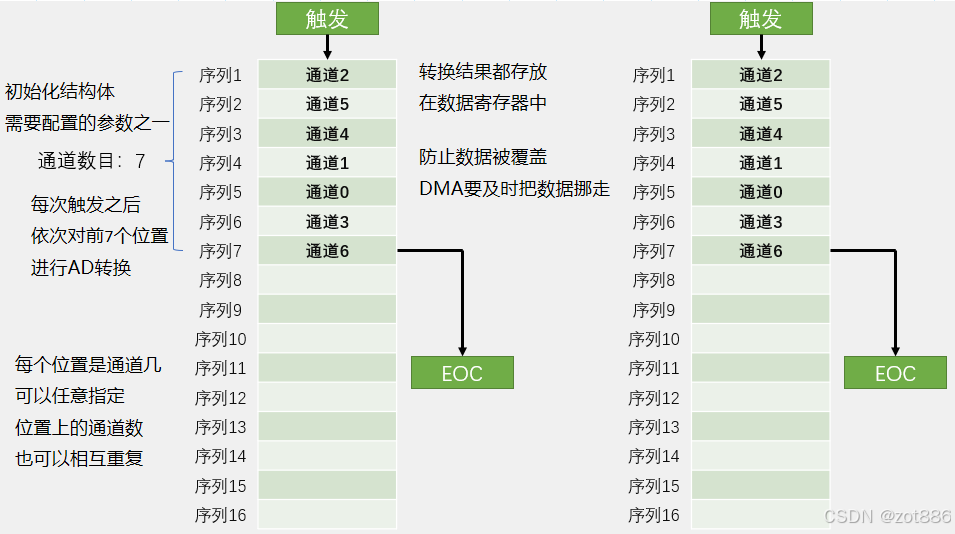

(3)单次转换，扫描模式

在这里插入图片描述

(4)连续转换，扫描模式

在这里插入图片描述

(5)间断模式

扫描的过程中可以选择每隔几个转换通道暂停一次(暂停后需要再次触发才可以继续)

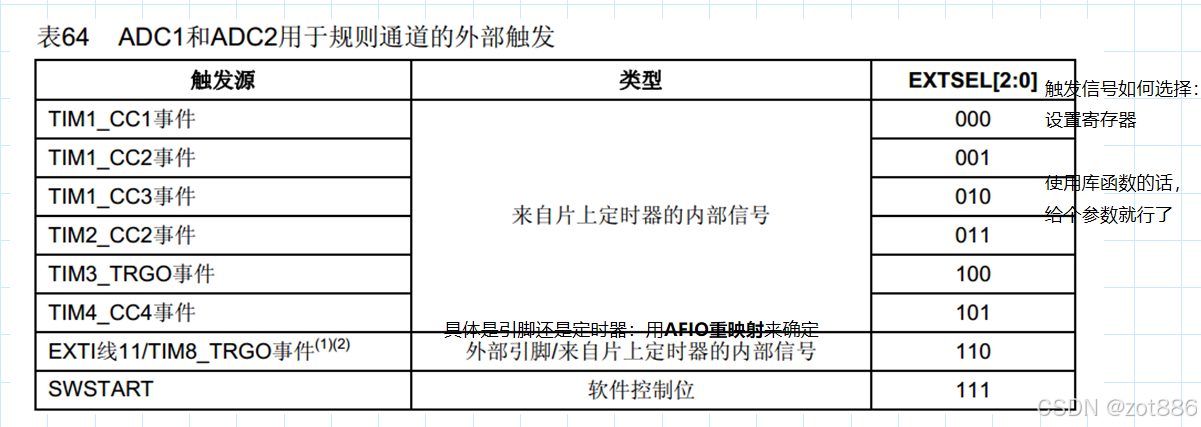

7.触发模式

在这里插入图片描述

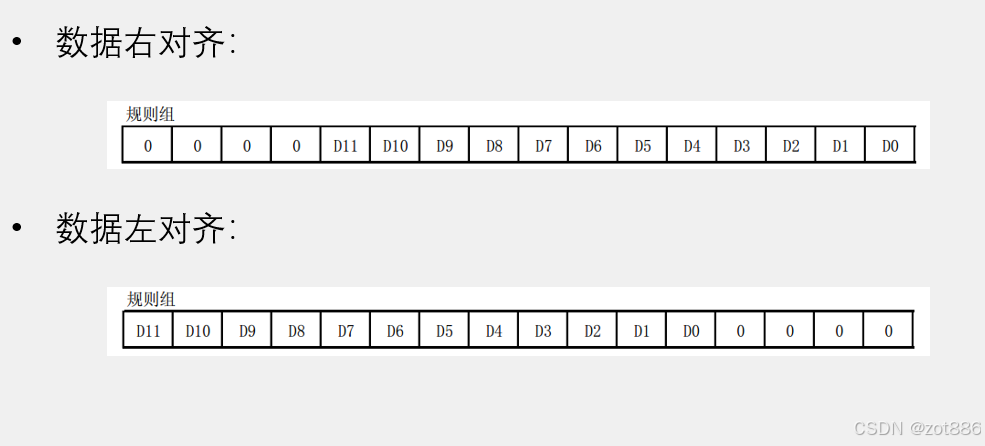

8.数据对齐

在这里插入图片描述
一般使用右对齐，右对齐读取16位寄存器的值直接就是转换的结果
左对齐读取的寄存器值是实际数据的十六倍

9.转换时间

(1)AD转换的步骤：采样、保持、量化、编码
(2)STM32 ADC的总转换时间：
在这里插入图片描述

为什么需要采样保持呢？
因为量化编码需要一小段时间，如果这一段时间，输入电压还在不断变化，就没有办法定位输入电压在哪里了
所以在量化编码前，我们需要设置一个采样开关，先打开采样开关收集一下外部电压，存储好之后再断开开关，然后进行之后的ADC转换，这样可以保证在量化编码的过程中电压始终保持不变
采样时间：在采样保持的过程中，要闭合采样开关，过一段时间再断开，这样会产生一个采样时间

10.校准（了解即可）

(1)简介

ADC有一个内置自校准的模式
校准期间，每一个电容器会计算出一个误差的修正码，用于消除在随后转换中每一个电容器上产生的误差

(2)建议在每一次上电后都进行一次校准
(3)启动校准前，ADC必须处于关电状态超过2个ADC时钟周期

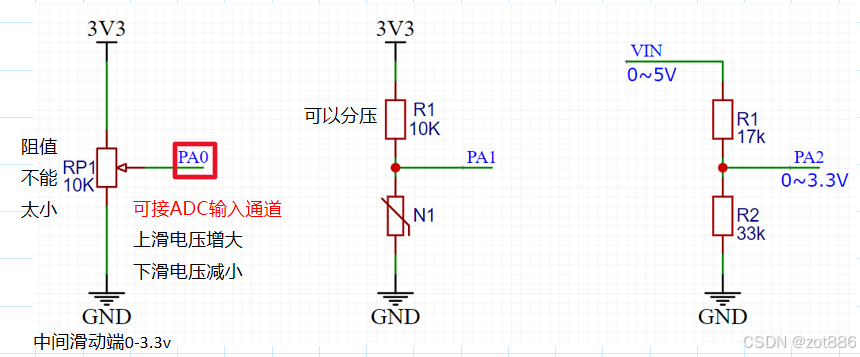

11.硬件电路

在这里插入图片描述
传感器阻值变小的时候下拉作用增强，输出端电压下降
传感器阻值变大的时候上拉作用增强，输出端电压增加
可变电阻和固定电阻的位置可以互换，但是这样输出电压极性会相反

12.相关代码

//恢复缺省配置
void ADC_DeInit(ADC_TypeDef* ADCx);
//ADC初始化
void ADC_Init(ADC_TypeDef* ADCx, ADC_InitTypeDef* ADC_InitStruct);
//结构体初始化
void ADC_StructInit(ADC_InitTypeDef* ADC_InitStruct);
//给ADC上电
void ADC_Cmd(ADC_TypeDef* ADCx, FunctionalState NewState);
//开启DMA输出信号
void ADC_DMACmd(ADC_TypeDef* ADCx, FunctionalState NewState);
//ADC中断输出控制
void ADC_ITConfig(ADC_TypeDef* ADCx, uint16_t ADC_IT, FunctionalState NewState);
//ADC复位校准
void ADC_ResetCalibration(ADC_TypeDef* ADCx);
//获取ADC复位校准状况
FlagStatus ADC_GetResetCalibrationStatus(ADC_TypeDef* ADCx);
//开始校准
void ADC_StartCalibration(ADC_TypeDef* ADCx);
//获取开始校准的状态
FlagStatus ADC_GetCalibrationStatus(ADC_TypeDef* ADCx);
//开始软件转换控制
void ADC_SoftwareStartConvCmd(ADC_TypeDef* ADCx, FunctionalState NewState);
//ADC获取软件开始转换状态
//获取CR2的SWSTART这一位(开始转换规则通道)，以此位启动转换 1，软件开始后硬件马上清除此位 0
//函数的返回值与转换是否结束无关
FlagStatus ADC_GetSoftwareStartConvStatus(ADC_TypeDef* ADCx);
 //每隔几个通道间断一次
void ADC_DiscModeChannelCountConfig(ADC_TypeDef* ADCx, uint8_t Number);
//是否启用间隔模式
void ADC_DiscModeCmd(ADC_TypeDef* ADCx, FunctionalState NewState);
//ADC规则组通道设置
void ADC_RegularChannelConfig(ADC_TypeDef* ADCx, uint8_t ADC_Channel, uint8_t Rank, uint8_t ADC_SampleTime);
//ADC外部触发转换控制
void ADC_ExternalTrigConvCmd(ADC_TypeDef* ADCx, FunctionalState NewState);
//ADC获取转换值
uint16_t ADC_GetConversionValue(ADC_TypeDef* ADCx);
//双ADC模式读取转换结果
uint32_t ADC_GetDualModeConversionValue(void);
//是否启动模拟看门狗
void ADC_AnalogWatchdogCmd(ADC_TypeDef* ADCx, uint32_t ADC_AnalogWatchdog);
//配置看门狗的高度阈值
void ADC_AnalogWatchdogThresholdsConfig(ADC_TypeDef* ADCx, uint16_t HighThreshold, uint16_t LowThreshold);
//配置看门狗的通道
void ADC_AnalogWatchdogSingleChannelConfig(ADC_TypeDef* ADCx, uint8_t ADC_Channel);
//开启内部的两个通道(温度传感器、内部参考电压)
void ADC_TempSensorVrefintCmd(FunctionalState NewState);
//获取标志位状态（转换结束后EOC置1）
FlagStatus ADC_GetFlagStatus(ADC_TypeDef* ADCx, uint8_t ADC_FLAG);
//清除标志位
void ADC_ClearFlag(ADC_TypeDef* ADCx, uint8_t ADC_FLAG);
//获取中断状态
ITStatus ADC_GetITStatus(ADC_TypeDef* ADCx, uint16_t ADC_IT);
//清除中断挂起位
void ADC_ClearITPendingBit(ADC_TypeDef* ADCx, uint16_t ADC_IT);

13.AD单通道

(1)电路图

在这里插入图片描述

（2）代码

AD.c

#include "stm32f10x.h"

void AD_Init(void)
{
	//开启时钟
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_ADC1, ENABLE);//开启ADC1的时钟
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);//开启GPIOA的时钟

	//设置ADC时钟
	RCC_ADCCLKConfig(RCC_PCLK2_Div6);//选择时钟6分频，ADCCLK = 72MHz / 6 = 12MHz

	//GPIO初始化
	GPIO_InitTypeDef GPIO_InitStructure;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AIN;//设置成模拟输入模式
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOA, &GPIO_InitStructure);//将PA0引脚初始化为模拟输入

	//规则组通道配置
	ADC_RegularChannelConfig(ADC1, ADC_Channel_0, 1, ADC_SampleTime_55Cycles5);//规则组序列1的位置，配置为通道0,采样时间为55.5个周期

	//ADC初始化
	ADC_InitTypeDef ADC_InitStructure;//定义结构体变量
	ADC_InitStructure.ADC_Mode = ADC_Mode_Independent;//模式，选择独立模式，即单独使用ADC1
	ADC_InitStructure.ADC_DataAlign = ADC_DataAlign_Right;//数据对齐，选择右对齐
	ADC_InitStructure.ADC_ExternalTrigConv = ADC_ExternalTrigConv_None;//外部触发，使用软件触发，不需要外部触发
	ADC_InitStructure.ADC_ContinuousConvMode = DISABLE;//连续转换，失能，每转换一次规则组序列后停止
	ADC_InitStructure.ADC_ScanConvMode = DISABLE;//扫描模式，失能，只转换规则组的序列1这一个位置
	ADC_InitStructure.ADC_NbrOfChannel = 1;//通道数，为1，仅在扫描模式下，才需要指定大于1的数，在非扫描模式下，只能是1
	ADC_Init(ADC1, &ADC_InitStructure);//将结构体变量交给ADC_Init，配置ADC1

	//ADC使能
	ADC_Cmd(ADC1, ENABLE);//使能ADC1，ADC开始运行

	//ADC校准
	ADC_ResetCalibration(ADC1);//固定流程，内部有电路会自动执行校准
	while (ADC_GetResetCalibrationStatus(ADC1) == SET);//复位校验完成后跳出
	ADC_StartCalibration(ADC1);//启动校验
	while (ADC_GetCalibrationStatus(ADC1) == SET);
}

//获取AD转换的值
uint16_t AD_GetValue(void)
{
	//具体等待多长时间=采样周期+12.5个周期
	ADC_SoftwareStartConvCmd(ADC1, ENABLE);//软件触发AD转换一次
	while (ADC_GetFlagStatus(ADC1, ADC_FLAG_EOC) == RESET);	//等待EOC标志位，即等待AD转换结束
	return ADC_GetConversionValue(ADC1);//读数据寄存器，得到AD转换的结果
	//之后不必手动清除标志位，DR数据寄存器会自动清除EOC的标志位
}

main.c

#include "stm32f10x.h"
#include "Delay.h"
#include "OLED.h"
#include "AD.h"

uint16_t ADValue;			//定义AD值变量
float Voltage;				//定义电压变量

int main(void)
{

	OLED_Init();			//OLED初始化
	AD_Init();				//AD初始化

	OLED_ShowString(1, 1, "ADValue:");
	OLED_ShowString(2, 1, "Voltage:0.00V");

	while (1)
	{
		ADValue = AD_GetValue();//获取AD转换的值
		Voltage = (float)ADValue / 4095 * 3.3;//将AD值线性变换到0~3.3的范围，表示电压

		OLED_ShowNum(1, 9, ADValue, 4);//显示AD值
		OLED_ShowNum(2, 9, Voltage, 1);//显示电压值的整数部分
		OLED_ShowNum(2, 11, (uint16_t)(Voltage * 100) % 100, 2);	//显示电压值的小数部分

		Delay_ms(100);//延时100ms，手动增加一些转换的间隔时间
	}
}
（3）实现步骤

a.开启RCC时钟，包含ADC和GPIO的时钟，另外要配置ADCCLK的分频器
b.配置GPIO，把要用的GPIO模式配置成模拟输入的模式
c.配置多路开关，把通道接到规则组列表中
d.配置ADC转换器
e.开关控制
f.有误差的话进行校准

(4)改成连续转换、非扫描模式

AD.c

#include "stm32f10x.h"

void AD_Init(void)
{
	//开启时钟
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_ADC1, ENABLE);//开启ADC1的时钟
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);//开启GPIOA的时钟

	//设置ADC时钟
	RCC_ADCCLKConfig(RCC_PCLK2_Div6);//选择时钟6分频，ADCCLK = 72MHz / 6 = 12MHz

	//GPIO初始化
	GPIO_InitTypeDef GPIO_InitStructure;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AIN;//设置成模拟输入模式
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOA, &GPIO_InitStructure);//将PA0引脚初始化为模拟输入

	//规则组通道配置
	ADC_RegularChannelConfig(ADC1, ADC_Channel_0, 1, ADC_SampleTime_55Cycles5);//规则组序列1的位置，配置为通道0,采样时间为55.5个周期

	//ADC初始化
	ADC_InitTypeDef ADC_InitStructure;//定义结构体变量
	ADC_InitStructure.ADC_Mode = ADC_Mode_Independent;//模式，选择独立模式，即单独使用ADC1
	ADC_InitStructure.ADC_DataAlign = ADC_DataAlign_Right;//数据对齐，选择右对齐
	ADC_InitStructure.ADC_ExternalTrigConv = ADC_ExternalTrigConv_None;//外部触发，使用软件触发，不需要外部触发
	ADC_InitStructure.ADC_ContinuousConvMode = ENABLE;//连续转换
	ADC_InitStructure.ADC_ScanConvMode = DISABLE;//扫描模式，失能，只转换规则组的序列1这一个位置
	ADC_InitStructure.ADC_NbrOfChannel = 1;//通道数，为1，仅在扫描模式下，才需要指定大于1的数，在非扫描模式下，只能是1
	ADC_Init(ADC1, &ADC_InitStructure);//将结构体变量交给ADC_Init，配置ADC1

	//ADC使能
	ADC_Cmd(ADC1, ENABLE);//使能ADC1，ADC开始运行

	//ADC校准
	ADC_ResetCalibration(ADC1);//固定流程，内部有电路会自动执行校准
	while (ADC_GetResetCalibrationStatus(ADC1) == SET);//复位校验完成后跳出
	ADC_StartCalibration(ADC1);//启动校验
	while (ADC_GetCalibrationStatus(ADC1) == SET);

	//这次把软件触发放到初始化最后，这样初始化一次即可
	ADC_SoftwareStartConvCmd(ADC1, ENABLE);//软件触发AD转换一次
}

//获取AD转换的值
uint16_t AD_GetValue(void)
{
	return ADC_GetConversionValue(ADC1);//读数据寄存器，得到AD转换的结果
	//内部ADC会一次又一次地对我们的通道进行转换，转换结果在数据寄存器中(刷新最新的转换效果)，所以无需判断标志位
}

14.AD多通道

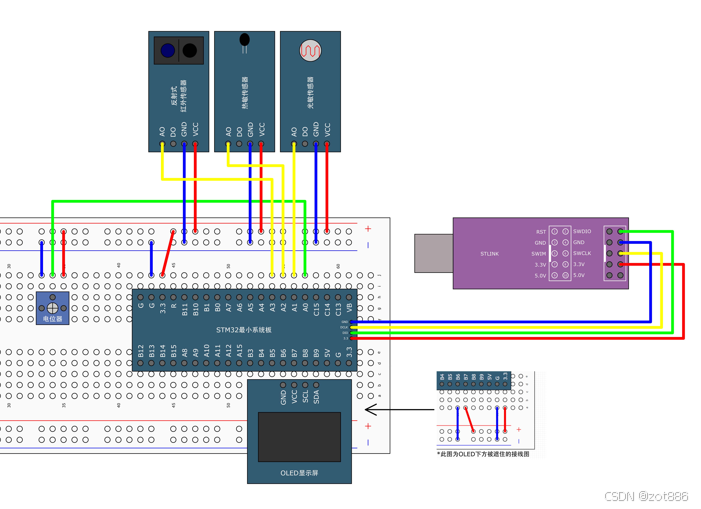

(1)电路图

在这里插入图片描述

(2)程序代码

AD.c

#include "stm32f10x.h"

uint16_t AD_Value[4];//定义用于存放AD转换结果的全局数组

//AD初始化
void AD_Init(void)
{
	//开启时钟
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_ADC1, ENABLE);//开启ADC1的时钟
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);//开启GPIOA的时钟
	RCC_AHBPeriphClockCmd(RCC_AHBPeriph_DMA1, ENABLE);//开启DMA1的时钟

	//设置ADC时钟
	RCC_ADCCLKConfig(RCC_PCLK2_Div6);//选择时钟6分频，ADCCLK = 72MHz / 6 = 12MHz

	//GPIO初始化
	GPIO_InitTypeDef GPIO_InitStructure;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AIN;
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0 | GPIO_Pin_1 | GPIO_Pin_2 | GPIO_Pin_3;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOA, &GPIO_InitStructure);//将PA0、PA1、PA2和PA3引脚初始化为模拟输入

	//规则组通道配置
	ADC_RegularChannelConfig(ADC1, ADC_Channel_0, 1, ADC_SampleTime_55Cycles5);//规则组序列1的位置，配置为通道0
	ADC_RegularChannelConfig(ADC1, ADC_Channel_1, 2, ADC_SampleTime_55Cycles5);//规则组序列2的位置，配置为通道1
	ADC_RegularChannelConfig(ADC1, ADC_Channel_2, 3, ADC_SampleTime_55Cycles5);//规则组序列3的位置，配置为通道2
	ADC_RegularChannelConfig(ADC1, ADC_Channel_3, 4, ADC_SampleTime_55Cycles5);//规则组序列4的位置，配置为通道3

	//ADC初始化
	ADC_InitTypeDef ADC_InitStructure;//定义结构体变量
	ADC_InitStructure.ADC_Mode = ADC_Mode_Independent;//模式，选择独立模式，即单独使用ADC1
	ADC_InitStructure.ADC_DataAlign = ADC_DataAlign_Right;//数据对齐，选择右对齐
	ADC_InitStructure.ADC_ExternalTrigConv = ADC_ExternalTrigConv_None;//外部触发，使用软件触发，不需要外部触发
	ADC_InitStructure.ADC_ContinuousConvMode = ENABLE;//连续转换，使能，每转换一次规则组序列后立刻开始下一次转换
	ADC_InitStructure.ADC_ScanConvMode = ENABLE;//扫描模式，使能，扫描规则组的序列，扫描数量由ADC_NbrOfChannel确定
	ADC_InitStructure.ADC_NbrOfChannel = 4;//通道数，为4，扫描规则组的前4个通道
	ADC_Init(ADC1, &ADC_InitStructure);//将结构体变量交给ADC_Init，配置ADC1

	//DMA初始化
	DMA_InitTypeDef DMA_InitStructure;//定义结构体变量
	DMA_InitStructure.DMA_PeripheralBaseAddr = (uint32_t)&ADC1->DR;//外设基地址，给定形参AddrA
	DMA_InitStructure.DMA_PeripheralDataSize = DMA_PeripheralDataSize_HalfWord;//外设数据宽度，选择半字，对应16为的ADC数据寄存器
	DMA_InitStructure.DMA_PeripheralInc = DMA_PeripheralInc_Disable;//外设地址自增，选择失能，始终以ADC数据寄存器为源
	DMA_InitStructure.DMA_MemoryBaseAddr = (uint32_t)AD_Value;//存储器基地址，给定存放AD转换结果的全局数组AD_Value
	DMA_InitStructure.DMA_MemoryDataSize = DMA_MemoryDataSize_HalfWord;//存储器数据宽度，选择半字，与源数据宽度对应
	DMA_InitStructure.DMA_MemoryInc = DMA_MemoryInc_Enable;//存储器地址自增，选择使能，每次转运后，数组移到下一个位置
	DMA_InitStructure.DMA_DIR = DMA_DIR_PeripheralSRC;//数据传输方向，选择由外设到存储器，ADC数据寄存器转到数组
	DMA_InitStructure.DMA_BufferSize = 4;//转运的数据大小（转运次数），与ADC通道数一致
	DMA_InitStructure.DMA_Mode = DMA_Mode_Circular;//模式，选择循环模式，与ADC的连续转换一致
	DMA_InitStructure.DMA_M2M = DMA_M2M_Disable;//存储器到存储器，选择失能，数据由ADC外设触发转运到存储器
	DMA_InitStructure.DMA_Priority = DMA_Priority_Medium;//优先级，选择中等
	DMA_Init(DMA1_Channel1, &DMA_InitStructure);//将结构体变量交给DMA_Init，配置DMA1的通道1

	//DMA和ADC使能
	DMA_Cmd(DMA1_Channel1, ENABLE);//DMA1的通道1使能
	ADC_DMACmd(ADC1, ENABLE);//ADC1触发DMA1的信号使能
	ADC_Cmd(ADC1, ENABLE);//ADC1使能

	//ADC校准
	ADC_ResetCalibration(ADC1);//固定流程，内部有电路会自动执行校准
	while (ADC_GetResetCalibrationStatus(ADC1) == SET);
	ADC_StartCalibration(ADC1);
	while (ADC_GetCalibrationStatus(ADC1) == SET);

	//ADC触发
	ADC_SoftwareStartConvCmd(ADC1, ENABLE);	//软件触发ADC开始工作，由于ADC处于连续转换模式，故触发一次后ADC就可以一直连续不断地工作
}

main.c

#include "stm32f10x.h"
#include "Delay.h"
#include "OLED.h"
#include "AD.h"

int main(void)
{

	OLED_Init();
	AD_Init();

	OLED_ShowString(1, 1, "AD0:");
	OLED_ShowString(2, 1, "AD1:");
	OLED_ShowString(3, 1, "AD2:");
	OLED_ShowString(4, 1, "AD3:");

	while (1)
	{
		OLED_ShowNum(1, 5, AD_Value[0], 4);//显示转换结果第0个数据
		OLED_ShowNum(2, 5, AD_Value[1], 4);//显示转换结果第1个数据
		OLED_ShowNum(3, 5, AD_Value[2], 4);//显示转换结果第2个数据
		OLED_ShowNum(4, 5, AD_Value[3], 4);//显示转换结果第3个数据

		Delay_ms(100);//延时100ms，手动增加一些转换的间隔时间
	}
}
zot886
关注
mkmatlab代码-ADC:模数转换器
06-04
控制器 此存储库包含用于 MULE 的 ADC 的 SIMULINK 模型。 建造 该模型必须使用 Linaro 工具链导出 C 代码，并使用 Simulink 的代码生成功能导出项目中的当前设置。 一旦生成（进入ADC_ert_rtw\ ），然后： diff ...
如何将ADC模数转换器集成到SoC中去
01-19
因此，SoC中使用多种不同的ADC（模数转换器）。根据几个参数（即吞吐量、噪声抗扰度及设计复杂性）选择相应类型的ADC。 　SoC设计人员不需要了解集成到SoC中的任何IP的复杂深层设计。因此，如果将ADC视为一个黑盒，...
AD模数转化电路的一种实现方式
qq_34133578的博客
09-16 1887
测量电压实际上可以通过间接的测量由该电压通过一个确定的电阻所产生的电流对一个确定的电容进行充电达到预定的电压所花费的时间得到，而该处方案的实现可以采用运放中的积分器进行实现，在充满电后释放电容存储的电荷可以采用电开关进行释放，由于三极管存在的二极管的导通电势，导致电容无法完全释放，故采用的场效应管，但是在采用N沟道场效应管时，存在的参考的低电压是输出电压，会随着时间的改变而改变，在释放的过程中，V...
十三、ADC模数转换器
m0_65453059的博客
04-10 2036
ADC（Analog-Digital Converter）模拟-数字转换器，简称模数转换器或AD转换器。（1）ADC可以将引脚上连续变化的模拟电压，转换为内存中存储的数字变量，建立模拟电路数字电路的桥梁。通过程序现象能看出STM32主要是数字电路（只有高低电平，没有几V电压的概念）。若想读取电压值，需要借助ADC模数转换器来实现。ADC读取引脚上的模拟电压，转化为一个数据存放在寄存器里，再把这个数据读取到变量里，就可以进行显示、判断、记录等操作。ADC和DAC。
AD转换原理，器件与参数
热门推荐
水可马二的博客
01-13 4万+
1 内容简介对AD芯片基本原理，分类与关键技术参数指标进行整理介绍。2 模数转换2.1 转换原理类别AD转换就是模数转换。顾名思义，就是把模拟信号转换成数字信号。主要包括积分型、逐次逼近型、并行比较型/串并行型、Σ-Δ调制型、压频变换型。A/D转换器是用来通过一定的电路将模拟量转变为数字量。模拟量可以是电压、电流等电信号，也可以是压力、温度、湿度、位移、声音等非电信号。但在A/D转换前，输入到A/
STM32笔记（1）———ADC模数转换器原理及单、双通道转换
m0_65708354的博客
08-31 7756
ADC（Analog-Digital Converter），意即模拟-数字转换器，简称模数转换器。DAC：数字到模拟的桥梁（PWM控制灯的亮度和电机旋转的速度，DAC的使用只要是在信号发生器、音频解码芯片等PWM：数字到模拟的桥梁，例如PWM控制灯的亮度和电机旋转的速度，PWM只有完全导通和完全断开两种状态，在这两种状态都没有功率损耗，故直流电机调速这种大功率的应用场景，使用PWM来等效模拟量，是比DAC更好的选择，PWM电路更简单，更常用。
常见模拟电路设计 二 （含仿真） ： 单片机ADC测量正负电压电路设计
工大技术底层人员的博客
08-24 1万+
这期更新一个很简单的小玩意，之前校电赛做过一个ADC采集，但是没有做出什么亮点，后来在同学的提醒下意识到可以做一个负电压测量的额外功能。 当然这个问题可以用现成的双极性ADC采集芯片来完成，我知道的有AD976可以完成，再奢侈一点可以采用万用表IC，但本期介绍一个成本比较低，比较底层的方法。 大体思路是：用运放加法器将电压整体抬高，也就是负电压抬到正电压，原本正电压抬到更高就行了，如果电压过大，还可以调整比例，只不过会使精度下降。 话不多说附上原理图： 这里为了方便我们设置R1=R2=RF=1K，要想调整
常用ADC模数转换器原理图封装库（AD库）
12-13
**ADC模数转换器原理与应用** ADC，即模拟-to-数字转换器，是一种关键的电子组件，广泛应用于各类数字系统中，将连续变化的模拟信号转换为离散的数字形式。在本资源中，提供了多种常用ADC的原理图封装库，适配于...
STM32中ADC模数转换器的介绍及使用
12-17
在了解如何使用STM32中的ADC模数转换器之前，首先需要掌握其基本工作原理。STM32的ADC采用逐次逼近的转换方式，这种转换方式的优点在于转换速度快，精度高。ADC通常包括一个采样保持器，它可以在转换过程中保持模拟...
《高精度低功耗：基于65nm工艺和1.2V电源电压的Pipeline SAR ADC模数转换器设计指南》,12bit 100MHz pipelined SAR ADC模数转器 设计 65nm工艺，电源
最新发布
02-02
《高精度低功耗：基于65nm工艺和1.2V电源电压的Pipeline SAR ADC模数转换器设计指南》,12bit 100MHz pipelined SAR ADC模数转器 设计 65nm工艺，电源电压1.2V,ENOB=11.6 有详细教程原理文档 有工艺库，直接导入自己...
ADC电压测量
01-03
如今，单片机上往往集成了ADC，但是没有负电压供电。1个没有负电压供电的ADC可以测量负电压吗？单极性供电的ADC要测量负电压该怎么解决？ADC的测量范围不足又该怎么解决？本文讨论了这个问题
A/D转换控制器的设计
weixin_43802726的博客
11-22 1584
A/D转换即模数转换，表示将模拟信号(Analog Signal)转换为数字信号(Digital Signal)，A/D转换器是实现模数转换的器件(Analog to Digital Converter，简称ADC)。A/D转换控制器(ADC Controller)是控制A/D转换器进行模数转换的电路或者系统。ADC应用：(1) 在工业控制领域，普遍采用数字化信息处理技术;(2) 在通信行业，数字信息便于传输和处理；(3) 在电子信息领域，应用数字技术提高系统的性能（精度和可靠性）。
STM32学习（十一）AD转换
JiangEZ的博客
05-20 972
ADC（Analog-Digital Converter）模拟-数字转换器ADC可以将引脚上连续变化的模拟电压转换为内存中存储的数字变量，建立模拟电路到数字电路的桥梁 12位逐次逼近型ADC，1us转换时间输入电压范围：0~3.3V，转换结果范围：0~409518个输入通道，可测量16个外部和2个内部信号源规则组和注入组两个转换单元模拟看门狗自动监测输入电压范围 STM32F103C8T6ADC资源：ADC1、ADC2，10个外部输入通道规则组可以收集16个数据，但是只能保留1个。
ADC—电压采集
weixin_72011965的博客
11-26 3460
STM32f103 系列有3个 ADC，精度为12位，每个 ADC最多有16个外部通道。其中ADC1和ADC2都有16个外部通道，ADC3根据CPU引脚的不同通道数也不同，一般都有 8 个外部通道。ADC 的模式非常多，功能非常强大，具体的我们在功能框图中分析每个部分的功能。
对负信号的A/D采集的方法研究
qq_38331102的博客
05-09 9471
    众所周知，信号有正有负,如正弦波、三角波、方波等，一般的A/D参考电压都为正，如何对信号负半部分进行采集成为一问题。故本次研究一下如何抬升信号电平，能使A/D采集到负信号。如果A/D的参考电压为3.3V，要对0-3.3Vpp的信号进行采集，有如下几个电路供大家参考：图一    第一种在同相端加偏置，如图所示运放接成反相比列放大电路，放大倍数为1，对3.3v进行分压后加于同相端，交流信号从反...
ESP32学习：AD/DA数模转换
sssxlxwbwz的博客
12-25 5735
一、概念介绍： 1.数字信号和模拟信号： 在显示生活中，我们经常遇到的如温度、压力、图像等都是模拟量，电子线路中的模拟电压和模拟电流等也都是模拟信号，它是一种连续变化的信号。而数字信号，通常我们无法看到，它通常存储在芯片内，如单片机、计算机、硬盘等。数字信号是离散的信号。 特点 幅度变化 信号传输方式 保密性 抗干扰能力 处理和存储信号难易 模拟信号 在时间上和数值上都是连续变化的信号 幅度的取值是连续的 用模拟量的电压或电...
模数转换，你必须知道的8个经典ADC转换电路方案
weixin_43618242的博客
09-03 1万+
模数转换器即A/D转换器，或简称ADC，通常是指一个将模拟信号转变为数字信号的电子元件。通常的模数转换器是将一个输入电压信号转换为一个输出的数字信号。由于数字信号本身不具有实际意义，仅仅表示一个相对大小。故任何一个模数转换器都需要一个参考模拟量作为转换的标准，比较常见的参考标准为最大的可转换信号大小。而输出的数字量则表示输入信号相对于参考信号的大小。 1、CS1237 电子称重专用ADC转换器电路设计 该模块采用CS1237作为转换芯片，用于把微小的电压信号转换成具有24位精度的数字信号。模块信号输入端可以
单片机学习笔记---AD/DA工作原理（含运算放大器的工作原理）
xiaobaivera的博客
02-18 2万+
AD（Analog to Digital）：模拟-数字转换，将模拟信号转换为计算机可操作的数字信号。有时候我们也把AD叫做ADC（C是转换器converter的缩写）。比如说模拟电压，单片机是数字信号，数字信号是只有0V和5V两种状态，如果说输入个2.5V时，那我们怎么读它呢？它是属于高电平还是低电平呢？这时候，我们要读它就需要用一个AD转换器，将2.5V转换为一个数字存储在空间里。这就是AD转换的一个作用。
STM32笔记-AD模数转换
weixin_57604904的博客
05-24 3224
1. 12位ADC是一种逐次逼近型模拟数字转换器。它有多达18个通道，可测量16个外部和2个内部信号源。2. ADC的输入时钟不得超过14MHz，它是由PCLK2经分频产生的。//eg://选择时钟6分频，ADCCLK = 72MHz / 6 = 12MHz但是需要注意的是，如下图，ADCCLK最大14MHz。
评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
