虚拟同步发电机VSG低电压穿越Matlab/Simulink仿真模型

    作为虚拟同步机电能质量治理方向的一个重点内容，电网电压不平衡和平衡跌落下的VSG控制在当下也是研究的重点内容。我这里先以对称跌落下的虚拟同步机的低压穿越控制算法来讲解。

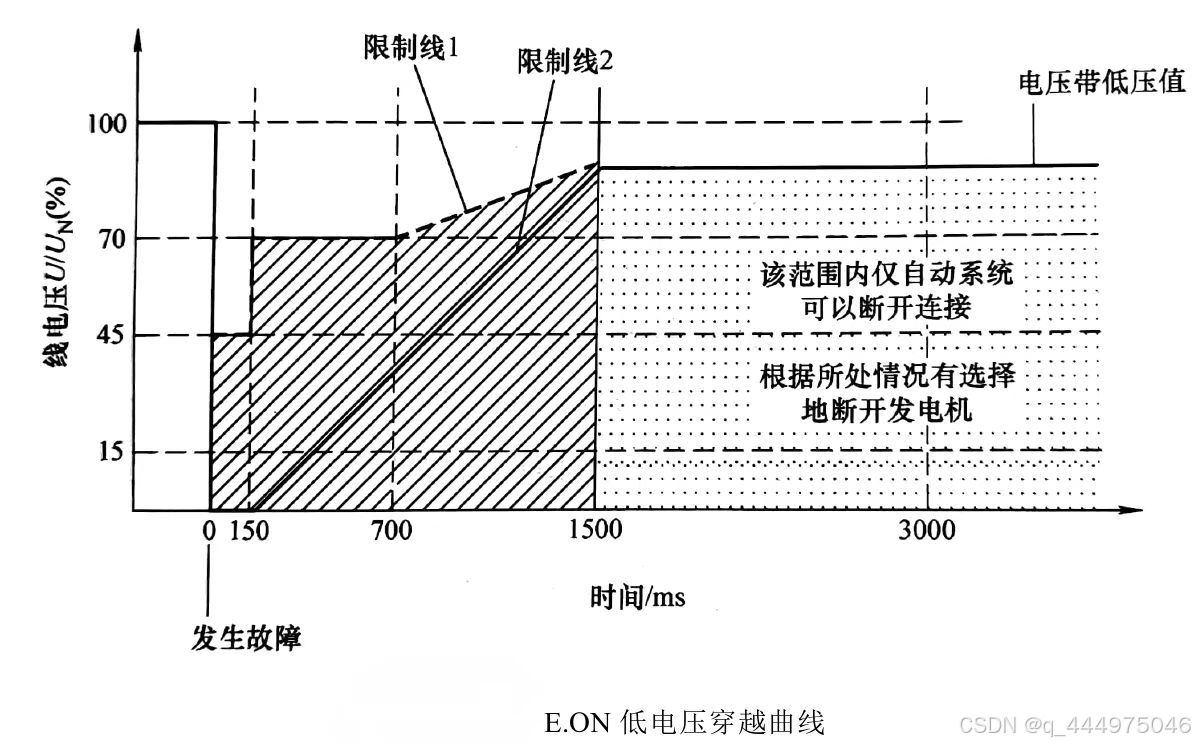

    德国E.ON(德国输电系统运营商)并网导则关于低电压穿越的规定最为详尽，上图为E.ON低电压穿越区域要求，限制线1的含义为：电压跌落45%能1 50ms不脱网，电压跌落70%能 700ms不脱网,电压跌落70%后能在一定时间内回复至一定幅值,电压幅值在电压带低压值以上时能够长时间并网运行。同理,当电压幅值随时间动态特性曲线落在限制线1 和2之间时，发电单元不仅应保持不脱网运行，还应该为电网提供一定的无功支撑，但允许个别发电单元暂时跳闸后再重新合闸。当电压幅值随时间动态特性曲线落在限制线2以下时，允许发电单元从电网解列后孤岛运行或停机。

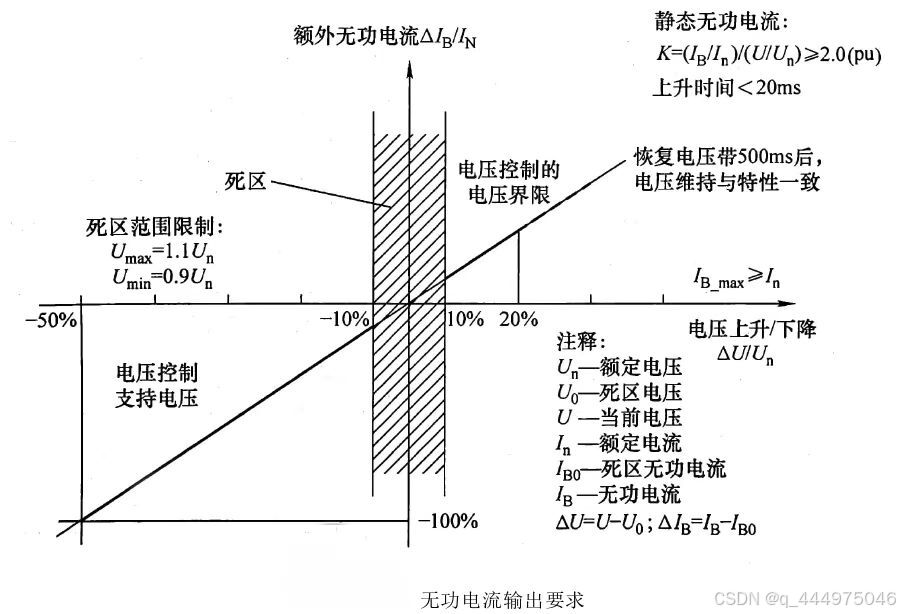

    在电网故障导致的低电压穿越期间，光伏发电系统应具备向电网提供无功功率的能力，为支撑电网稳定性提供帮助。电压死区范围限制为0.9~1.1倍额定电压,即当电网电压跌落在10%以内时，发电系统不需要向电网提供感性无功电流;当电网电压上升在10%以内时，发电系统不向电网提供容性无功电流。当电网电压跌落大于10%时，发电系统向电网提供2倍电压跌落深度的额外感性无功电流，并当电压恢复至死区电压后500ms才停止提供无功电流。

    上述针对低
