对称故障下的VSG低压穿越模型

已于 2024-06-19 21:43:44 修改
阅读量541 收藏
点赞数 2
分类专栏： 虚拟同步机（VSG）低压穿越模型 simulink模型 虚拟同步机 文章标签： matlab
于 2024-05-17 20:32:41 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_45809368/article/details/139012500
版权

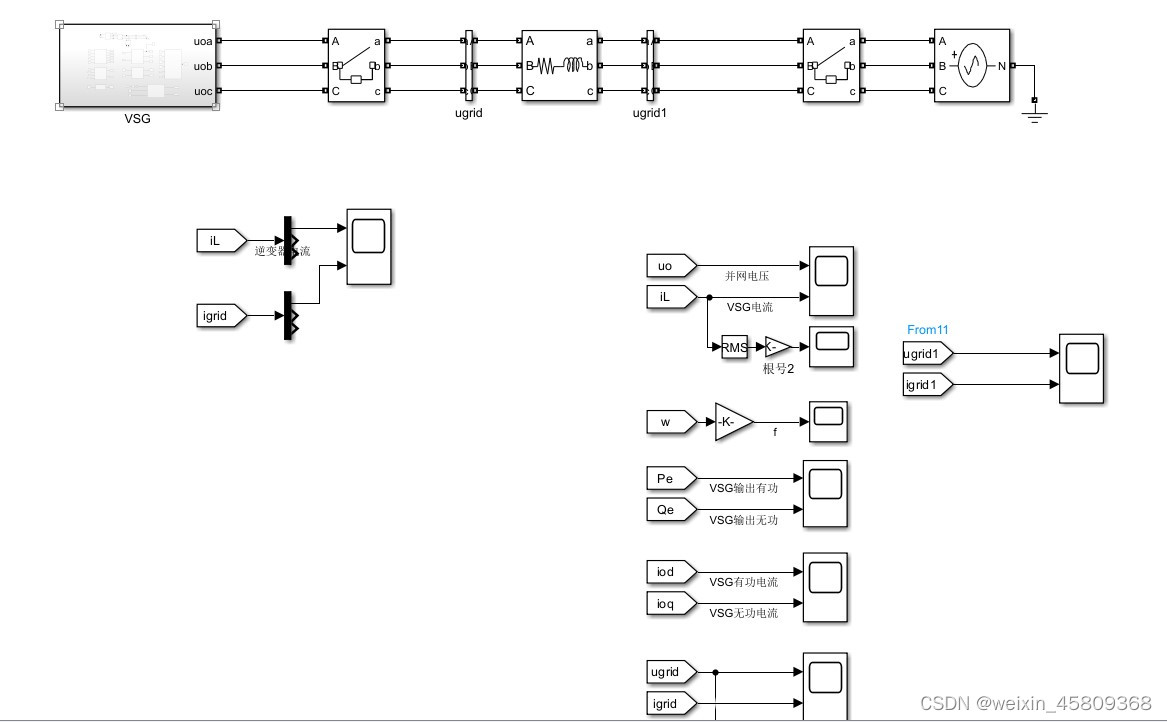

虚拟同步机控制低电压穿越（VSG低压穿越）控制的simulink模型，抑制对称故障下的暂稳态过流。本人亲自搭建且原创。

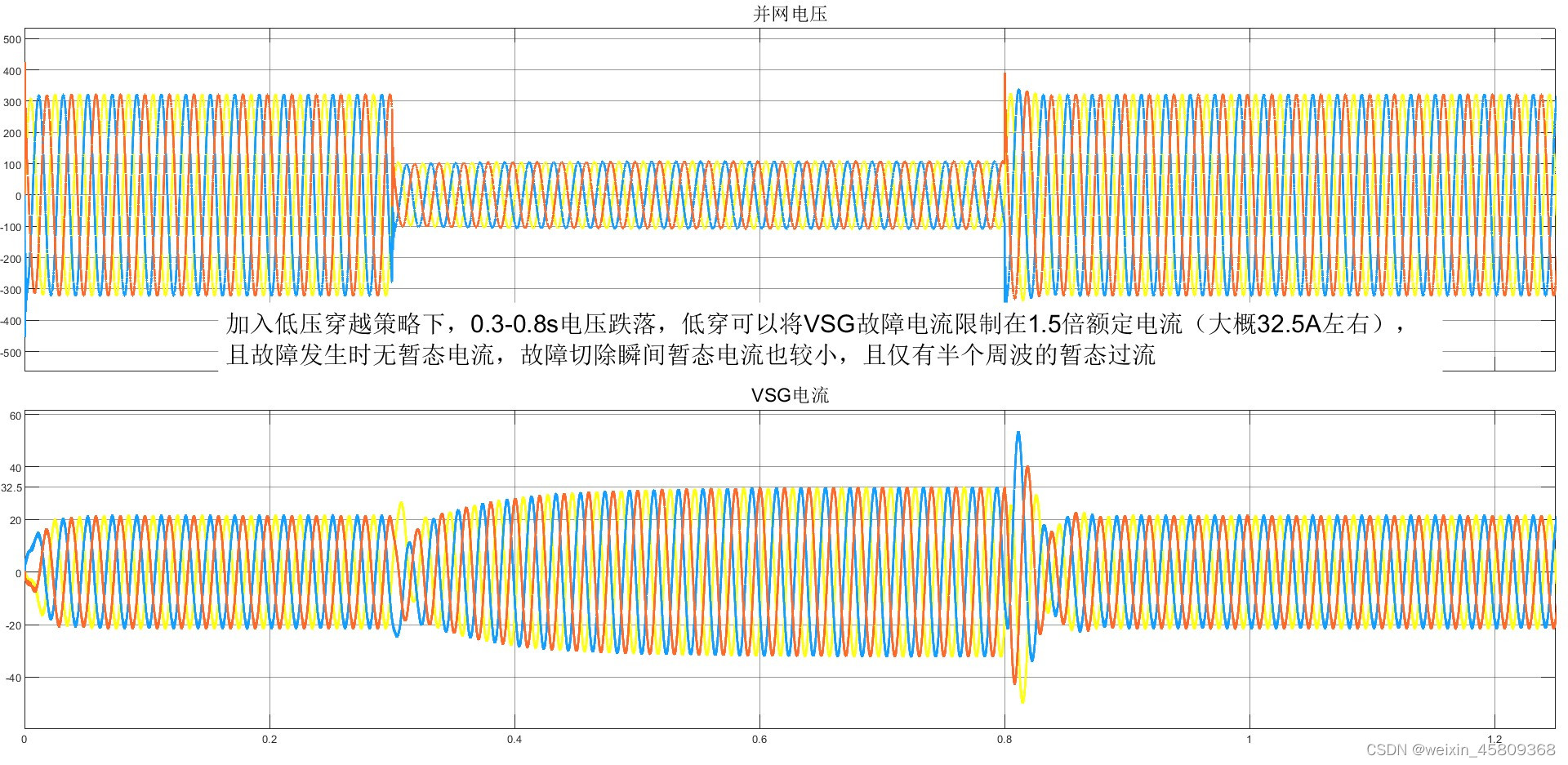

  本模型采用功率环动态控制+电压动态控制的低穿策略来抑制VSG暂稳态过流，可将故障电流限制在额定值的1.5倍（倍数也可自行设定为1.2/1.5/2倍），并可按照国标规定在故障期间提供一定无功支撑
  可提供可靠、耐心且及时的答疑，不定制，具体价钱可商量

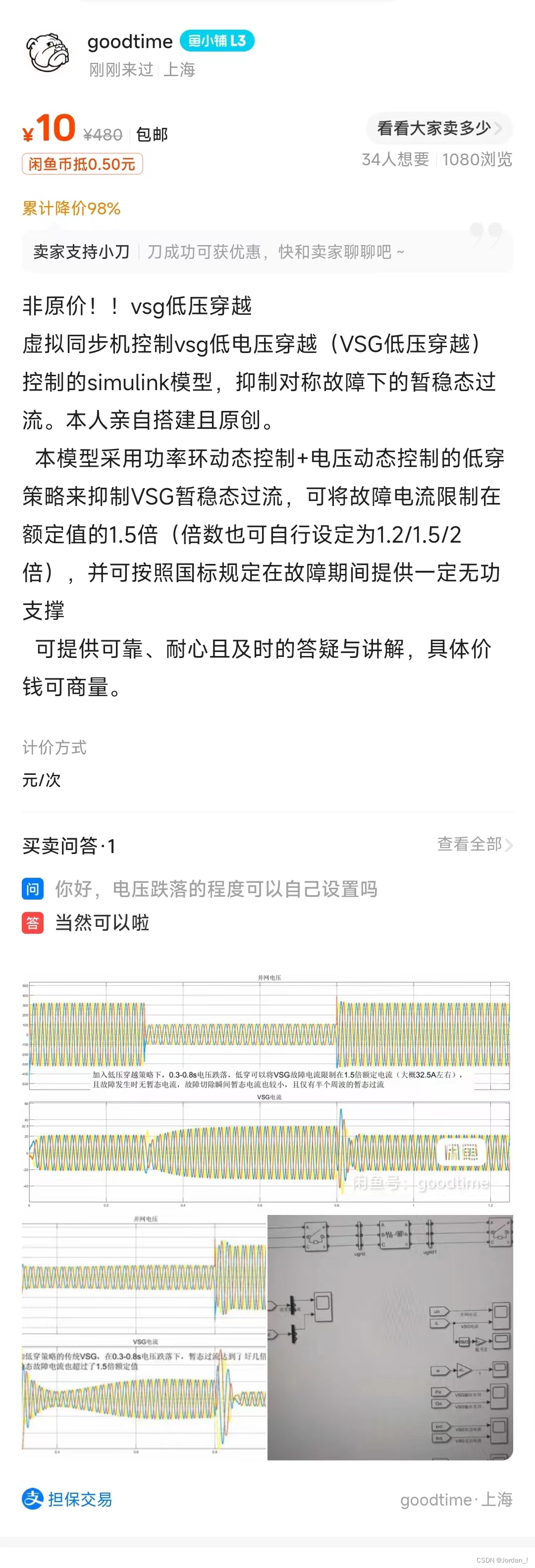

  有需要请前往闲鱼进入下图所示我的橱窗进行了解：
