PLC实现抢答器的控制

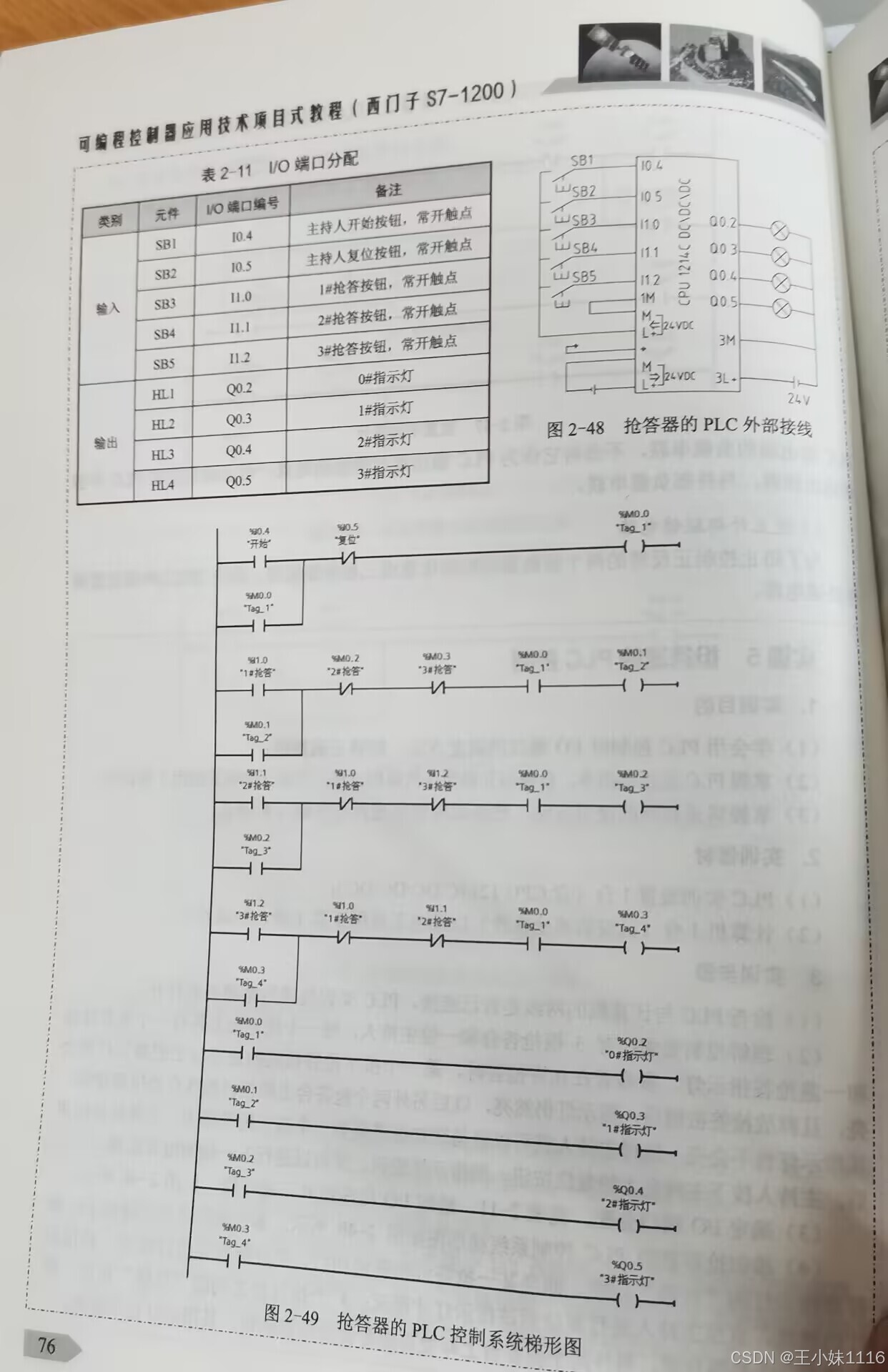

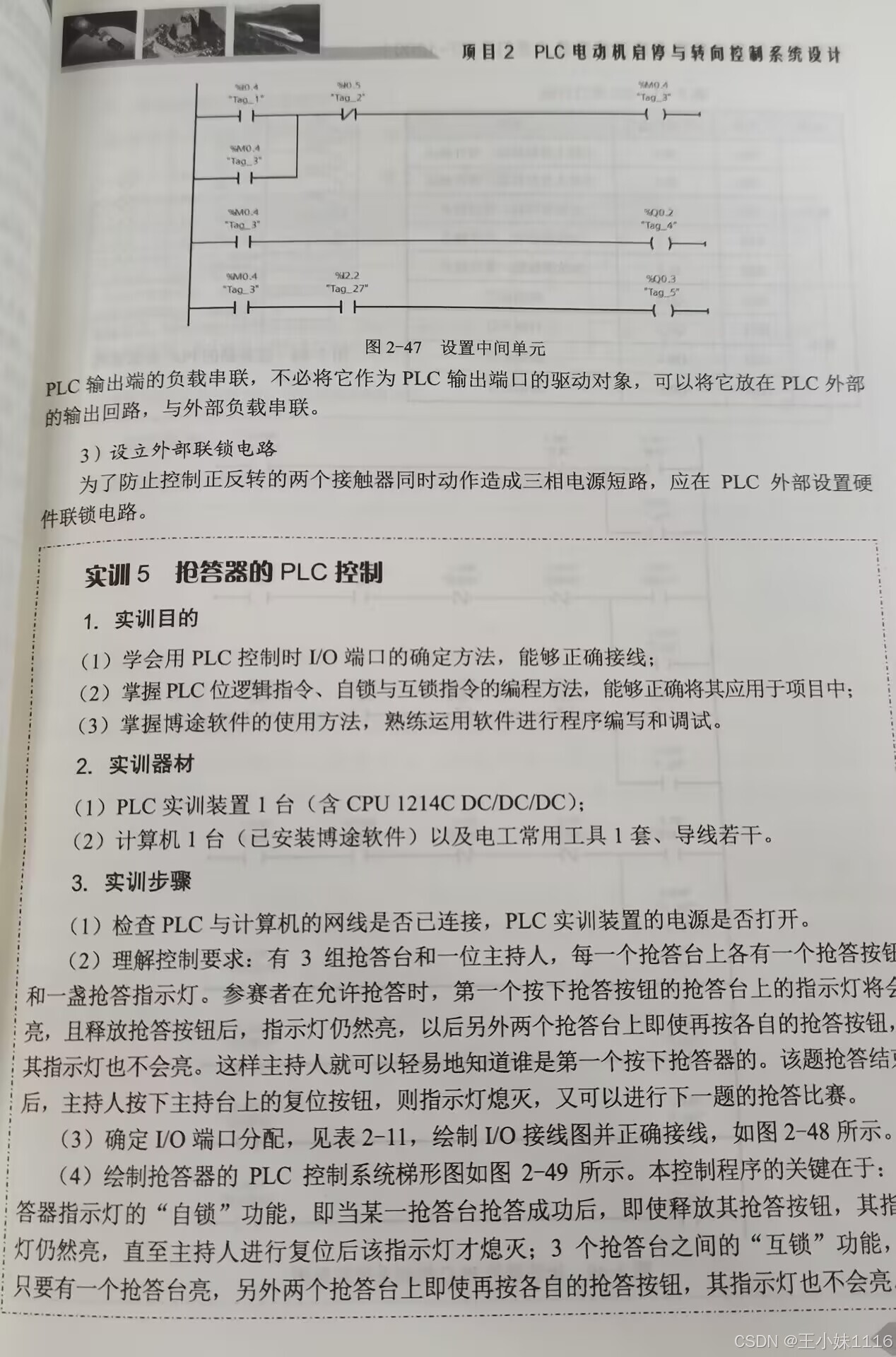

由于书上是以实物为主，此处咱们按实物步骤完成，但最终只展示梯形图效果。

开始按钮、复位按钮、抢答按钮都是点动效果，因此在点击按钮之后会有能流经过，但是不会保持，因此需要自锁实现抢答之后指示灯保持亮；

同时需要互锁，此处互锁需要两个关系：

1、三个抢答台的互锁

保证最先按下抢答器的同学的指示灯亮起，其他两个指示灯不亮，此同学的指示灯保持一直亮起，直至主持人按下复位按钮结束本轮抢答，此同学的指示灯才灭。

2、主持台和抢答台之间的互锁

主持人按下开始按钮，三位同学的抢答按钮才能生效，当主持人按下回复按钮，三位同学的指示灯都不能亮起。

1绘制I/O分配表

类别	元件	I/O端口号	备注
输出	SB1	M1.0	主持人开始按钮，常开触点
	SB2	M1.1	主持人复位按钮，常闭触点
	SB3	M0.5	1#抢答按钮，常开触点
	SB4	M0.7	2#抢答按钮，常开触点
	SB5	M1.4	3#抢答按钮，常开触点
输入	HL1	M1.2	0#指示灯
	HL2	M0.6	1#指示灯
	HL3	M1.3	2#指示灯
	HL4	M1.4	3#指示灯

注：由于在博图中对于I的控制需要强制改变其状态，因此此处利用M完成，即将I变为M（M为中间寄存器-位存储器）后续附I、Q、M的应用--如附录一。

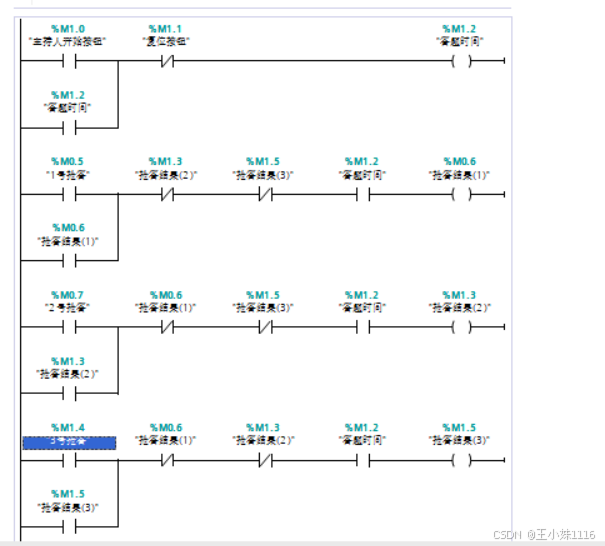

2 梯形图绘制

3 梯形图分析

3.1主持人开始答题与抢答者被允许开始答题之间的互锁，应由答题时间变量M1.2控制常开触点

3.2此处答题时间、抢答结果(1)、抢答结果(2)、抢答结果(3)由M存储器完成，完成的梯形图应还有由M1.2、M0.6、M1.3、M1.5控制对应的输出信号Q完成输出。

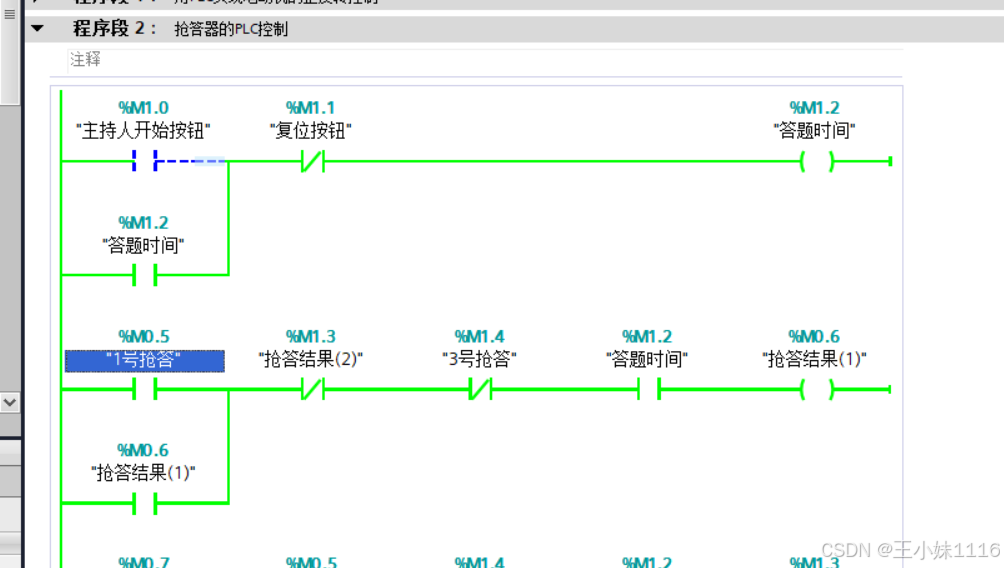

3.3主持人按下开始按钮，并且1号抢中效果展示

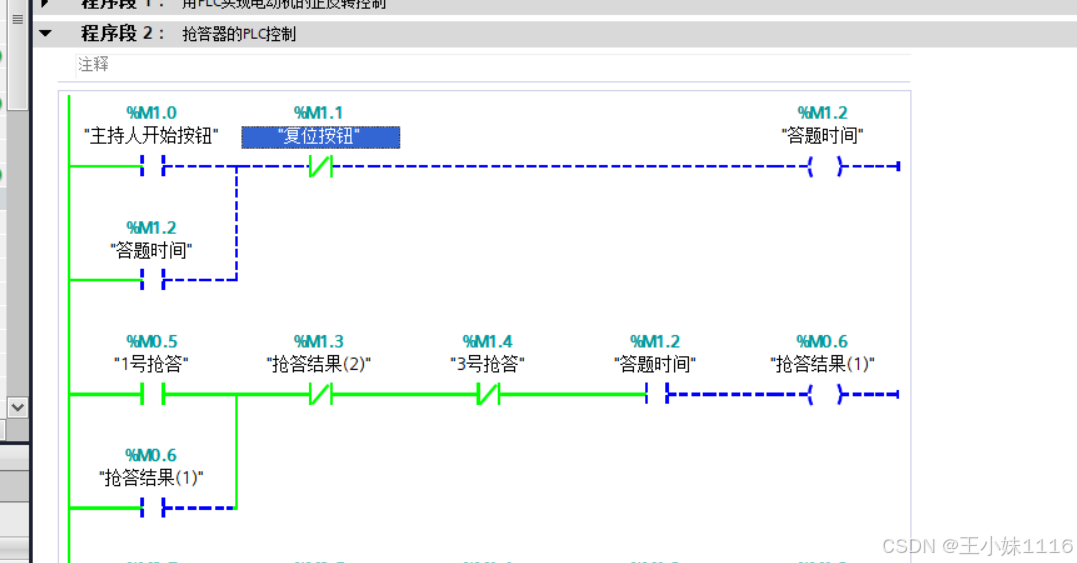

3.4主持人按下复位按钮

附录一：
