关于CAN-WIFI 网关的详细说明

一、 产品概述

     CAN-WIFI 网关，型号SG-CAN-WIFI 是专为 CAN 总线网络与无线 IP 网络（WLAN 或 Wi-Fi）之间或 多个 CAN 总线网络之间通过无线 IP 网络（WLAN 或 Wi-Fi）传输 CAN 总线数据而

设计，无线 IP 网络（WLAN 或 Wi-Fi）符合 IEEE802.11b/g/n 标准。

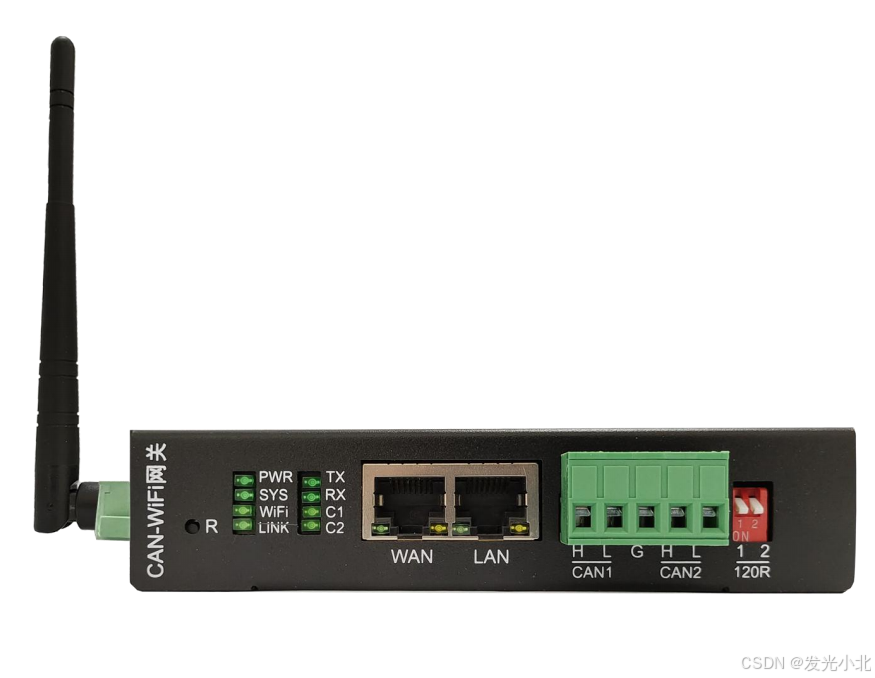

     SG-CAN-WIFI 支持 Station 和 AP 模式。Station 模式下，SG-CAN-WIFI 可以 像智能手机无线上网一样选择合适的 Wi-Fi 热点，然后接入，其它接入该 WLAN/LAN 网络的网络设备（智能手机、PC 或其他网关）则可与之建立 UDP 或 TCP 通讯；AP 模式下，网关就像一个无线路由器，等待智能手机或其它网关的接入， 然后建立 UDP 或 TCP 通讯，在 TCP SERVER 模式下最多可接受 32 个 CLIENT 的连接。SG-CAN-WIFI 支持一路 CAN 通道。实物图如下：

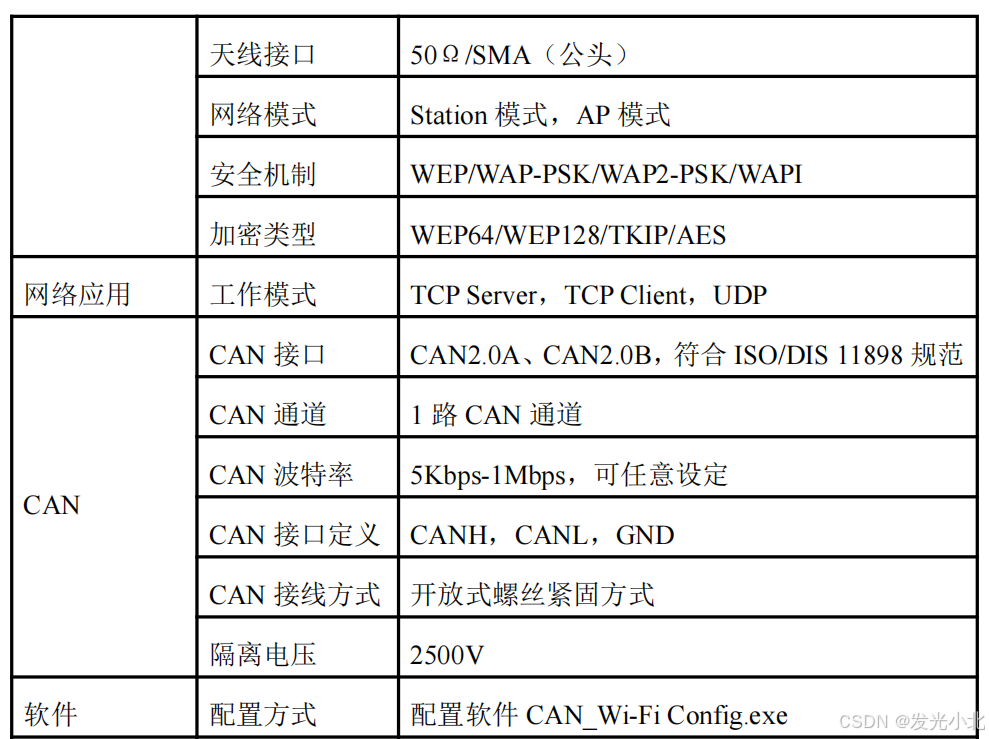

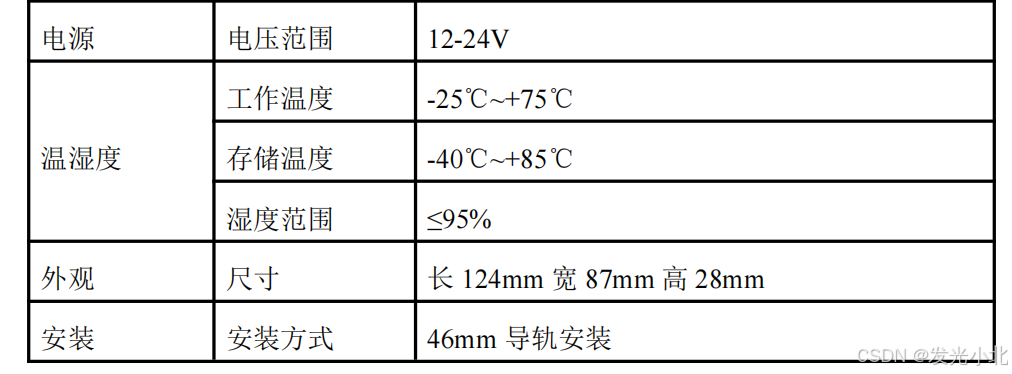

二、电气参数

三、网络参数

     协议：有 TCP 和 UDP 两种传输协议。

     网络模式：有 CLIENT 和 SERVER 两种模式。网络模式只在选择 TCP 传输协议

时有效，选择 UDP 传输协议时忽略。

     服务器端口：在选择 TCP 传输协议时，网络模式选择 SERVER 时，服务器端

口表示该设备做 TCP 服务器时的端口；在选择 TCP 传输协议时，网络模式选择

CLIENT 时，服务器端口表示该设备做 TCP 客户端时对端(TCP 服务器)的端口；

在选择 UDP 协议时，该端口既是该设备 UDP 传输时的源端口又是 UDP 传输时

的目的端口。

     服务器 IP：该项参数在该设备做 TCP 服务器时无效；在该设备做 TCP 客户端

时表示对端(TCP 服务器)的 IP 地址；在选择 UDP 协议时，表示对端的 IP 地址。

四、CAN 参数

     CAN 口波特率：CAN 口的数据传输速率，范围 5kbps~1Mbps。

分包个数：当 CAN 口接受到收到多少个 CAN 帧时向 WIFI 网络发送一次。范

围 1~100。

     超时时间：分包个数中配置了一次向 WIFI 网络发送多少个 CAN 数据帧，但

不是一直等到配置的 CAN 帧个数时才向网络发送，超时时间的作用是当 CAN 口超

过一定时间没有收到数据包时，将已收到的数据包发送到网络。范围 50~500，单位 ms。

注意：分包个数和超时时间结合实际应用环境合理调节。当 CAN 口接收的数

据包频率较高时，将分包个数设置的大一些，超时时间设置的小一些；当 CAN

口接收数据报的频率较低，但希望实时性高时，将分包个数设置的小一些，超时

时间设置的小一些。
