图像增强的目的

采用某种技术手段，改善图像的视觉效果，或将图像转换成更适合于人眼观察和机器分析识别的形式，以便从图像中获取更有用的信息。没有一个图像增强的统一理论，如何评价图像增强的结果好坏也没有统一的标准。

主观标准：人； 客观标准：结果

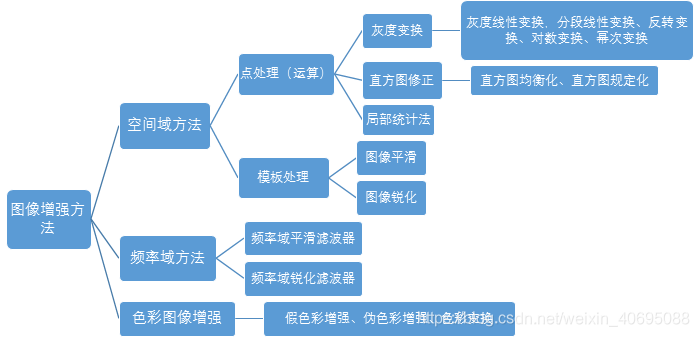

空间域增强（Spatial Domain Enhancement）

空间域增强直接对图像的像素进行处理，通常通过改变像素的值来增强图像中的特定特征。主要方法包括：
点处理是作用于单个像素的空间域处理方法，包括图像灰度变换、直方图处理、伪彩色处理等技术。

点处理

图像灰度变换：
灰度线性变换表示对输入图像灰度作线性扩张或压缩，映射函数为一个直线方程。
（1）灰度线性变换
b=0时，a>1,对比度扩张；a=1,相当于复制；a<1对比度压缩
（2）分段线性变换（增强对比度）
与线性变换相类似，都是对输入图像的灰度对比度进行拉伸，只是对不同灰度范围进行不同的映射处理
（3）反转变换
反转变换适用于增强嵌入于图像暗色区域的白色或灰色细节,特别是当黑色面积占主导地位时。（白色变黑色，黑色变白色）

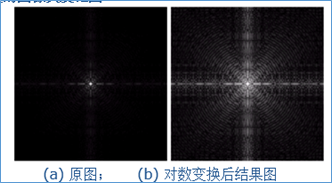

（4）非线性（以对数变换为例（动态范围压缩））
图像灰度的对数变换将扩张数值较小的灰度范围，压缩数值较大的图像灰度范围。

直方图处理：

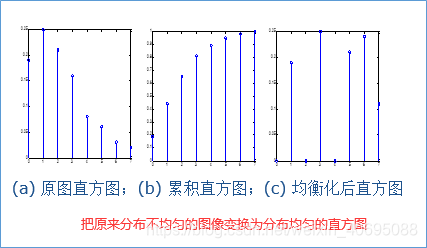

通过图像灰度直方图均衡化处理,使得图像的灰度分布趋向均匀,图像所占有的像素灰度间距拉开,加大了图像反差，改善视觉效果,达到增强目的。（具体操作，参考CLAHE增强）

模板处理

在空间域增强中，模板处理（也称为卷积操作）是非常常见的技术之一。模板处理通过使用一个称为“模板”或“卷积核”的矩阵，在图像中进行局部区域的处理。这种操作是通过滑动一个小矩阵（通常称为“滤波器”或“卷积核”）在图像上，计算每个局部区域与模板的卷积结果来增强图像的某些特性（例如对比度、清晰度等）。

模板操作是一种常见的图像处理技术，广泛用于图像平滑、锐化、边缘检测等任务。常见的模板操作包括 平滑处理、锐化处理 和 边缘检测，它们通常通过卷积操作对图像进行局部加权和计算。以下是常见的模板操作及其对应的算子的详细总结，并且我将提供一个对比表格，帮助你更清楚地了解每个算子的特点和应用。

常见模板操作及对应算子对比

平滑处理（模糊）

1. 均值滤波（Mean Filter）

• 卷积核：
  $$\frac{1}{9}\times \left[\begin{array}{ccc}1& 1& 1\\ 1& 1& 1\\ 1& 1& 1\end{array}\right]$$
• 功能：用于去除噪声，减小图像细节
• 应用场景：图像去噪、模糊图像、消除小噪声

2. 高斯滤波（Gaussian Filter）

• 卷积核（5x5 高斯矩阵示例）：
  $$\left[\begin{array}{ccccc}1& 4& 6& 4& 1\\ 4& 16& 24& 16& 4\\ 6& 24& 36& 24& 6\\ 4& 16& 24& 16& 4\\ 1& 4& 6& 4& 1\end{array}\right]$$
• 功能：平滑图像、去噪，保留边缘信息
• 应用场景：图像平滑、噪声抑制、边缘保留

锐化处理

1. 拉普拉斯算子（Laplacian Operator）

• 卷积核：
  $$\left[\begin{array}{ccc}0& 1& 0\\ 1& -4& 1\\ 0& 1& 0\end{array}\right]$$
• 功能：增强图像的边缘，使图像更加锐利
• 应用场景：边缘增强、图像细节突出

2. Sobel算子（Sobel Operator）

• 水平 Sobel 卷积核：
  $$\left[\begin{array}{ccc}-1& 0& 1\\ -2& 0& 2\\ -1& 0& 1\end{array}\right]$$
• 垂直 Sobel 卷积核：
  $$\left[\begin{array}{ccc}-1& -2& -1\\ 0& 0& 0\\ 1& 2& 1\end{array}\right]$$
• 功能：检测图像中的水平和垂直边缘
• 应用场景：边缘检测、图像锐化、边缘提取

边缘检测

1. Prewitt算子（Prewitt Operator）

• 水平 Prewitt 卷积核：
  $$\left[\begin{array}{ccc}-1& 0& 1\\ -1& 0& 1\\ -1& 0& 1\end{array}\right]$$
• 垂直 Prewitt 卷积核：
  $$\left[\begin{array}{ccc}-1& -1& -1\\ 0& 0& 0\\ 1& 1& 1\end{array}\right]$$
• 功能：边缘检测，图像的灰度变化区域增强
• 应用场景：边缘检测、物体轮廓提取

2. Canny边缘检测（Canny Edge Detection）

• 功能：通过多级滤波、梯度计算和非极大值抑制来提取图像的边缘
• 应用场景：图像边缘提取、特征检测、轮廓识别

对比总结表

操作类型	算子名称	功能	应用场景
平滑（模糊）	均值滤波（Mean Filter）	用于去除噪声，减小图像细节	图像去噪、模糊图像、消除小噪声
	高斯滤波（Gaussian Filter）	平滑图像、去噪，保留边缘信息	图像平滑、噪声抑制、边缘保留
锐化处理	拉普拉斯算子（Laplacian）	增强图像的边缘，使图像更加锐利	边缘增强、图像细节突出
	Sobel算子（Sobel Operator）	检测图像中的水平和垂直边缘	边缘检测、图像锐化、边缘提取
边缘检测	Prewitt算子（Prewitt）	边缘检测，图像的灰度变化区域增强	边缘检测、物体轮廓提取
	Canny边缘检测（Canny Edge）	高效边缘检测，能够准确提取图像边缘	图像边缘提取、特征检测、轮廓识别

不同的算子有不同的特点，我们需要根据场景进行选择。

频率域图像增强操作

傅里叶变换与频率域

傅里叶变换是将图像从空间域转换到频率域的数学工具，它将图像分解为不同频率的正弦波分量，这些分量代表了图像的周期性信息。在频率域中，低频成分通常表示图像的平滑区域或背景，而高频成分表示图像中的细节和边缘。

傅里叶变换公式：

对于一个二维图像 ( I(x, y) )，其傅里叶变换 ( F(u, v) ) 可以表示为：

$$F(u,v)=\sum _{x=0}^{M-1}\sum _{y=0}^{N-1}I(x,y)\cdot e^{-j2\pi \left(\frac{ux}{M}+\frac{vy}{N}\right)}$$

其中：

• ( I(x, y) ) 是空间域中的像素值。
• ( F(u, v) ) 是频率域中的频率成分。
• ( M ) 和 ( N ) 是图像的尺寸。
• ( j ) 是虚数单位。

频率域的图像增强方法

1. 低通滤波（Low-pass Filtering）

低通滤波器允许通过低频信号（平滑部分），而滤除高频信号（图像中的噪声和细节）。它通常用于去除图像中的高频噪声，使图像变得更加平滑。

常见的低通滤波器：

• 理想低通滤波器（Ideal Low-pass Filter）：
  $$H(u,v)=\{\begin{array}{ll}1& \text{if }D(u,v)\le D_0\\ 0& \text{if }D(u,v)>D_0\end{array}$$

  其中，( D(u, v) ) 是频率点到频谱中心的距离，( D_0 ) 是裁剪半径。

• 高斯低通滤波器（Gaussian Low-pass Filter）：
  $$H(u,v)=e^{-\frac{D^2(u,v)}{2{\sigma }^2}}$$

  其中，( \sigma ) 是控制滤波器宽度的参数，( D(u, v) ) 是频率点到频谱中心的距离。

2. 高通滤波（High-pass Filtering）

高通滤波器允许通过高频信号（图像中的细节和边缘），而滤除低频信号（图像的平滑部分或背景）。高通滤波器的目的是增强图像的细节和边缘。

常见的高通滤波器：

• 理想高通滤波器（Ideal High-pass Filter）：
  $$H(u,v)=\{\begin{array}{ll}0& \text{if }D(u,v)\le D_0\\ 1& \text{if }D(u,v)>D_0\end{array}$$

  其中，( D(u, v) ) 是频率点到频谱中心的距离，( D_0 ) 是裁剪半径。

• 高斯高通滤波器（Gaussian High-pass Filter）：
  $$H(u,v)=1-e^{-\frac{D^2(u,v)}{2{\sigma }^2}}$$

  其中，( D(u, v) ) 是频率点到频谱中心的距离，( \sigma ) 控制滤波器的宽度。

3. 带通滤波（Band-pass Filtering）

带通滤波器允许通过一定范围的频率（即低频和高频之间的频率），并滤除低于和高于该范围的频率。这种滤波器用于提取图像的特定频率成分。

常见的带通滤波器：

• 理想带通滤波器（Ideal Band-pass Filter）：
  $$H(u,v)=\{\begin{array}{ll}1& \text{if }{D}_1\le D(u,v)\le D_2\\ 0& \text{otherwise}\end{array}$$

  其中，( D_1 ) 和 ( D_2 ) 分别是低频和高频的截止频率。

• 高斯带通滤波器（Gaussian Band-pass Filter）：
  $$H(u,v)=e^{-\frac{(D(u,v)-D_c{)}^2}{2{\sigma }^2}}$$

  其中，( D_c ) 是带通滤波器的中心频率，( \sigma ) 控制滤波器的带宽。

4. 滤波后的反变换

完成频率域增强后，需要通过 反傅里叶变换（Inverse Fourier Transform）将频率域中的图像数据转换回空间域，从而得到最终增强后的图像。反傅里叶变换的公式如下：

$$I(x,y)=\sum _{u=0}^{M-1}\sum _{v=0}^{N-1}F(u,v)\cdot e^{j2\pi \left(\frac{ux}{M}+\frac{vy}{N}\right)}$$

其中，( F(u, v) ) 是频率域中的图像数据，( I(x, y) ) 是空间域中的增强后的图像。

频率域增强的应用

• 去噪：通过高通滤波去除图像中的低频噪声，使图像变得更加清晰。
• 增强细节：通过高通滤波突出图像中的边缘和细节，使得图像更加锐利。
• 增强对比度：低通滤波可以去除背景噪声，突出图像的主要特征，增强对比度。
• 特定频率成分的提取：带通滤波器可以提取图像中特定频率范围的成分，应用于纹理提取和特征检测等任务。

总结

频率域图像增强操作通过对图像的频率分量进行处理，能够有效增强图像的特定特征，如边缘、细节等。通过傅里叶变换将图像转换到频率域，在频率域中使用低通、高通或带通滤波器进行处理后，再通过反傅里叶变换恢复图像。常见的频率域增强方法包括：

• 低通滤波：去噪，平滑图像。
• 高通滤波：增强图像的边缘和细节。
• 带通滤波：提取图像的中频成分。

这些操作在图像增强、噪声去除、边缘检测等领域中得到了广泛应用。

频率域与空间域处理对比表

特性	频率域处理	空间域处理
操作对象	通过频率分量处理图像，分析图像的周期性特征	直接对图像的像素进行处理
噪声抑制效果	能有效抑制高频噪声，尤其是去除图像中的高频噪声	对噪声的抑制通常需要平滑滤波，可能会影响图像的细节
边缘检测与增强	高通滤波器在频率域中能够精确增强边缘信息	边缘检测通常依赖于梯度算子，但处理细节不如频率域精确
计算效率	对大图像处理较高效，尤其在傅里叶变换后计算量较小	对大图像处理时计算量大，尤其在滤波器需要与整个图像进行卷积时
细节增强	高通滤波突出图像细节，增强边缘和纹理	通过锐化滤波增强图像细节，但可能会加剧噪声或使图像模糊
滤波器设计灵活性	滤波器设计灵活，可以针对不同频率成分进行精确控制	滤波器设计相对固定，通常通过实验选择合适的滤波器
处理类型	适合全局处理，尤其是去噪和增强对比度	适合局部处理，例如模糊、锐化等，需要对图像进行逐像素操作
周期性分析	非常适合周期性图像和纹理的分析与增强	对周期性图像的处理较为困难，较难捕捉图像中的周期性特征
应用场景	大图像、纹理图像、噪声图像、周期性图像分析和处理	较小图像、简单图像处理、实时滤波或增强
复杂度	频率域转换、滤波后需要反变换，可能较为复杂	操作简单，直接在空间域上进行像素级操作
适用性	更适合对比度调整、噪声去除和边缘检测等任务	更适合进行简单的滤波、模糊、锐化等任务
反变换需要	必须进行 反傅里叶变换（Inverse Fourier Transform）才能得到空间域图像	直接操作空间域图像，处理后图像即为结果

---

优缺点总结

• 频率域处理的优点：

  1. 能有效处理噪声，尤其是高频噪声。
  2. 更适合全局增强，如增强对比度和细节。
  3. 高通滤波器可以精确地增强边缘信息。
  4. 对大图像处理时更高效，尤其在傅里叶变换之后，计算量较小。
  5. 可以通过频率分离来进行精确的图像增强，如提取特定频率成分（如纹理和边缘）。

• 频率域处理的缺点：

  1. 需要进行傅里叶变换和反傅里叶变换，计算复杂度较高。
  2. 对周期性图像和纹理图像更有效，对于简单的图像增强任务不如空间域直观。
  3. 频率域操作更适合全局增强，而对局部特征处理不如空间域精细。

• 空间域处理的优点：

  1. 操作简单，直观，适合局部处理和逐像素的操作。
  2. 不需要进行傅里叶变换和反变换，计算过程直接。
  3. 适合简单的滤波任务，如模糊、锐化、边缘检测等。

• 空间域处理的缺点：

  1. 对噪声的抑制较差，可能需要模糊处理，导致细节丢失。
  2. 边缘增强和细节增强不如频率域精确，尤其在处理复杂图像时效果有限。
  3. 对大图像的处理效率低，计算量大。
  4. 较难进行频率分离和复杂的图像增强任务。
