esp32s3移植LVGL8.3.6，并在触摸屏上运行

一、基本介绍

本着arduino框架下库多好用的有点，我选择用esp32s3来学习LVGL。移植过程碰了不少壁，还好一路上有大佬帮助，最后是移植成功了这个环境，所以打算以此片博客来感谢大佬们的帮助，同时希望能够帮助到其他朋友。接下来我将从零开始一步步移植LVGL环境，并且成功实现屏幕触摸功能。

硬件配置方面：

触摸屏：屏幕驱动ST7796,触摸驱动：FT6X36。

二、LVGL移植与测试

2.1 移植TFT_eSPI库

编程环境使用的是VSCode+PlatformIO(一下简述pio)，网上的安装教程很多这里就不再赘述。

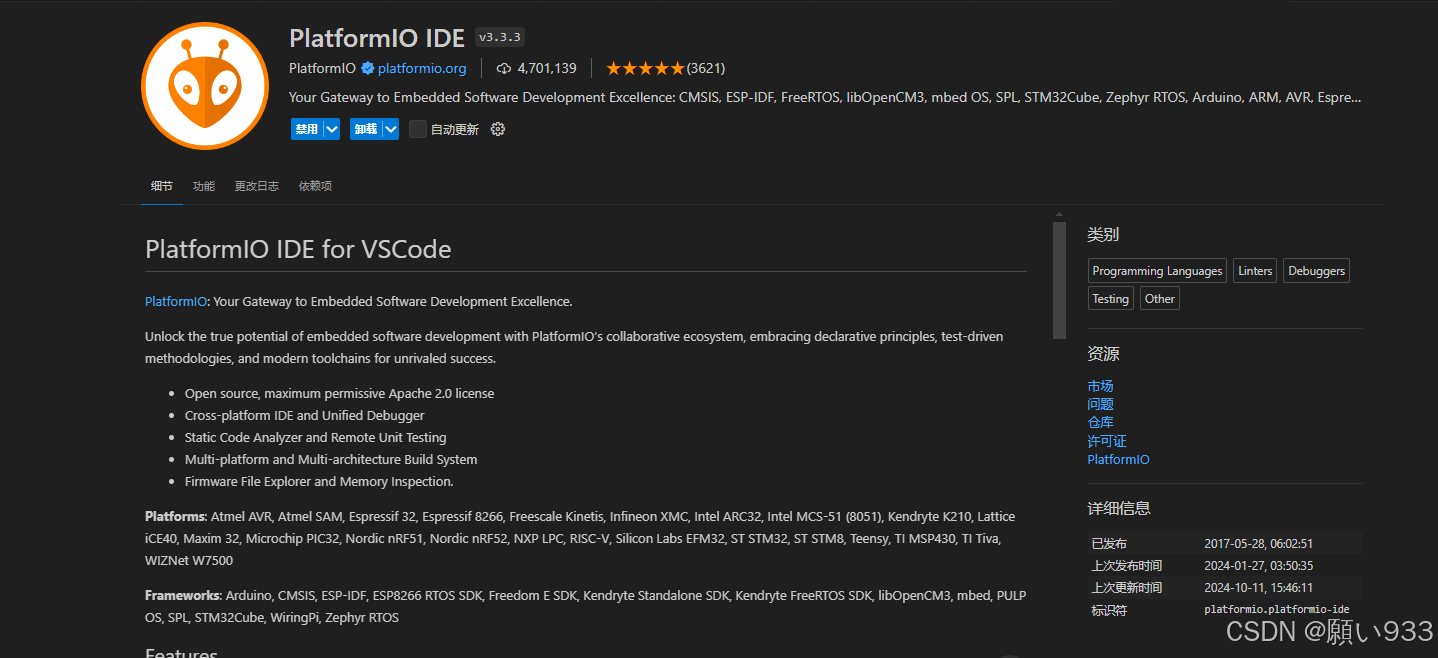

图2.1 PlatformIO IDE

利用pio安装好并成功创建工程后，在pio home的libraries中搜索tft_espi，这是用来调用显示屏的驱动库，也是在esp32s3上使用lvgl的前提。

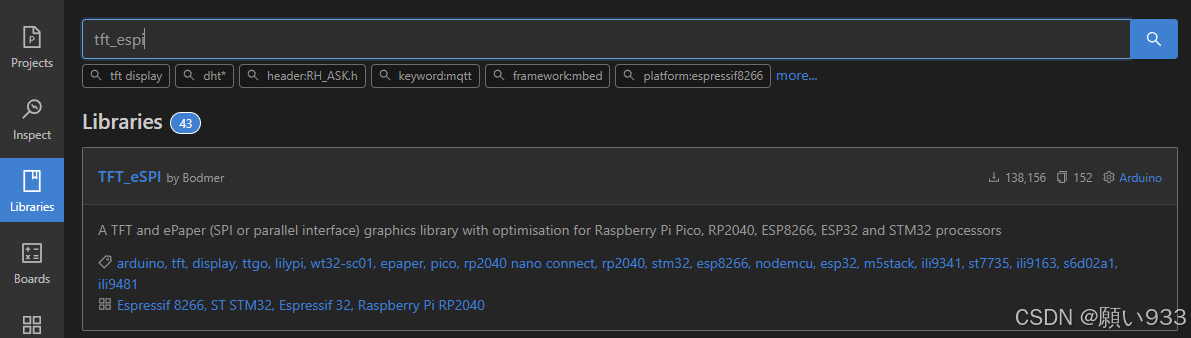

图2.2 tft_espi库

点进去后在这个界面选择版本2.5.43，并点击“Add to Project”,选择一个自己创建好的工程并添加

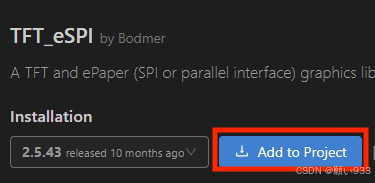

图2.3 添加tft_espi库

接下来准备修改库文件来驱动自己的SPI屏幕，通过pio安装的依赖库会在文件夹.pio\libdeps\esp32-s3-devkitc-1（后面这个是创建工程是选择的芯片型号）。接下来找到TFT_eSPI库文件，找到User_Setup.h文件，更改自己的驱动、分辨率和引脚分配

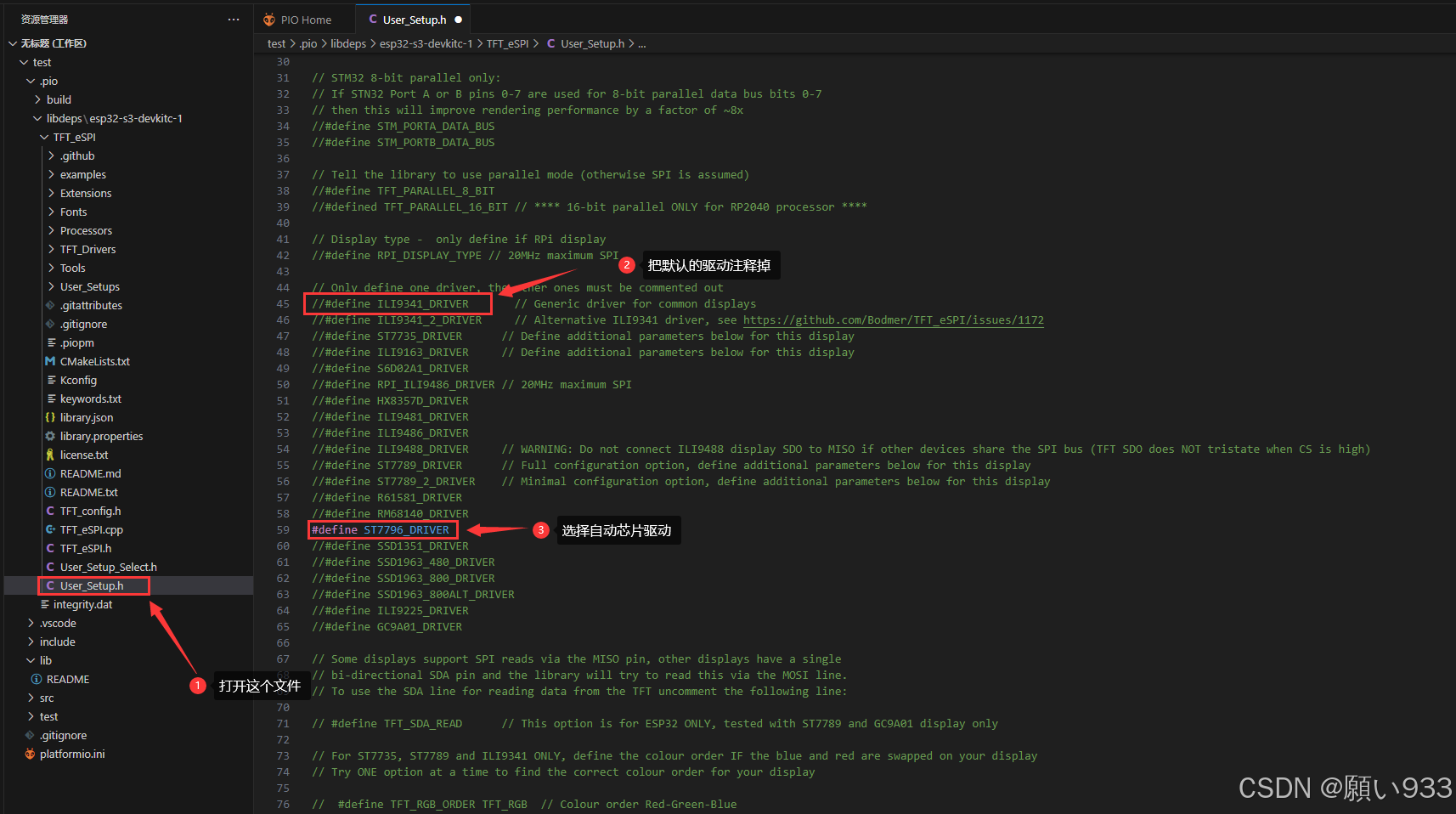

图2.4 更改驱动芯片型号

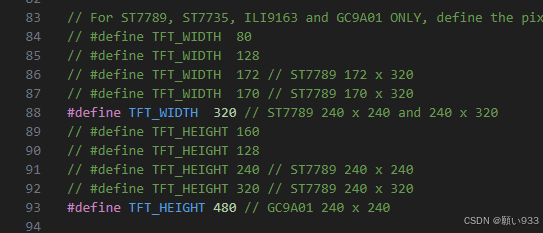

图2.5 修改分辨率

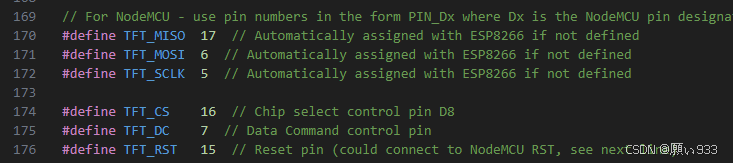

图2.6 分配引脚

接下来，有个非常关键的点，这个是我初用pio踩过最大最深的坑！使用tft_espi驱动屏幕时，esp32s3一直在重启(通过串口监视器可以查看)，但是，非常神奇的是，在arduino ide上安装tft_espi库并驱动时，是正常的，这个问题从9月份开始困扰到国庆后，这段时间就只能用arduino ide来学习lvgl，用过的朋友就知道arduino感人的编译时间。到网上找了好多资料但是没用之后，我向AI求助，没想到真的解决了！解决方法见下图

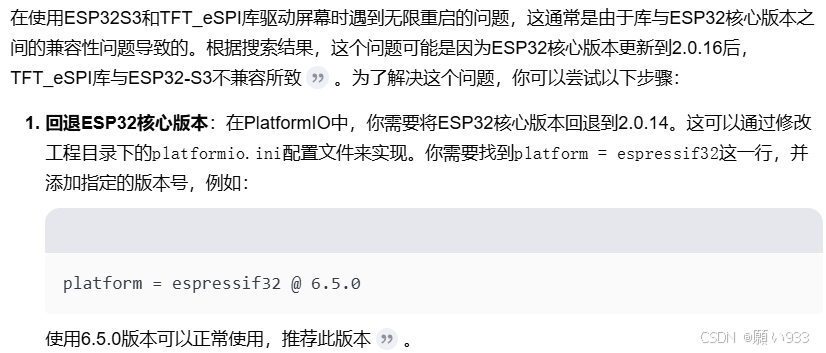

图2.7 tft_espi库与esp32-s3不兼容的解决方法

找到工程文件夹下面的platformio.ini文件，将platform = espressif32修改成platform = espressif32 @ 6.5.0

[env:esp32-s3-devkitc-1]
platform = espressif32 @ 6.5.0
board = esp32-s3-devkitc-1
framework = arduino
lib_deps = bodmer/TFT_eSPI@^2.5.43

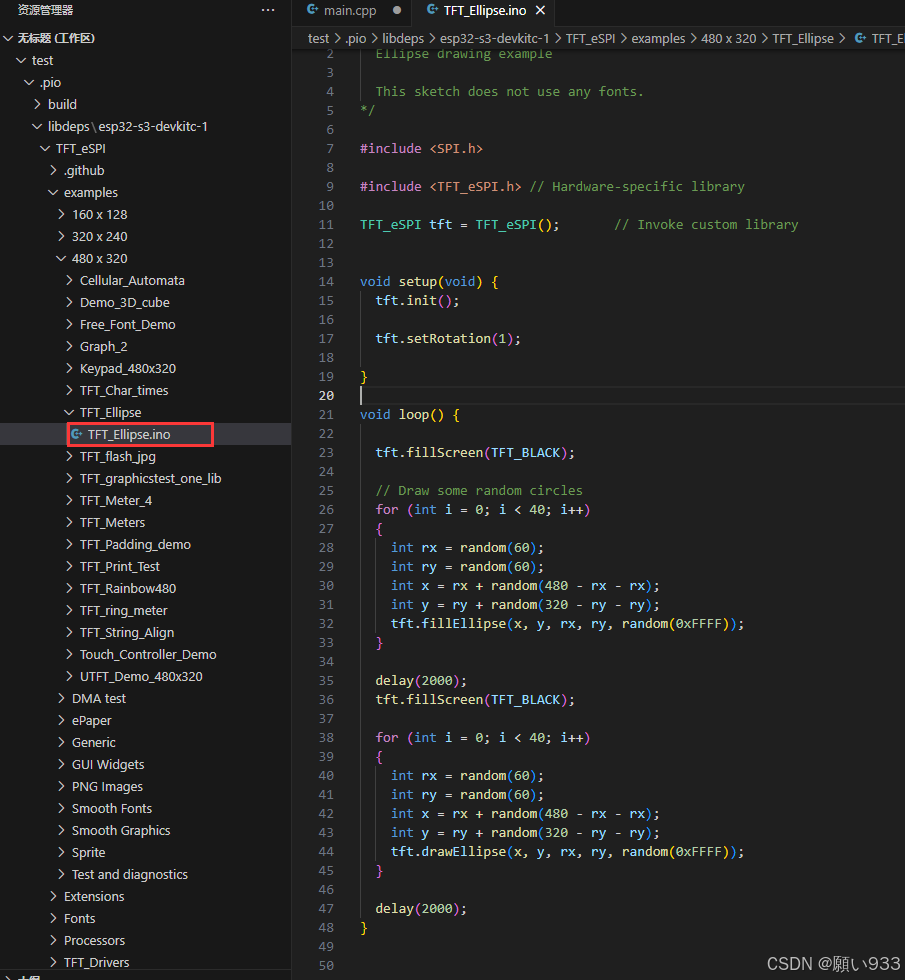

找到文件夹中的例程，复制粘贴到main.cpp中

图2.8 例程

看到success就代表编译成功了，然后连接上esp32s3点击编译右边的上传(Upload)即可

图2.9 编译例程

椭圆显示出来了就代表驱动成功了(可喜可贺可喜可贺)，那么接下来正式开始移植LVGL

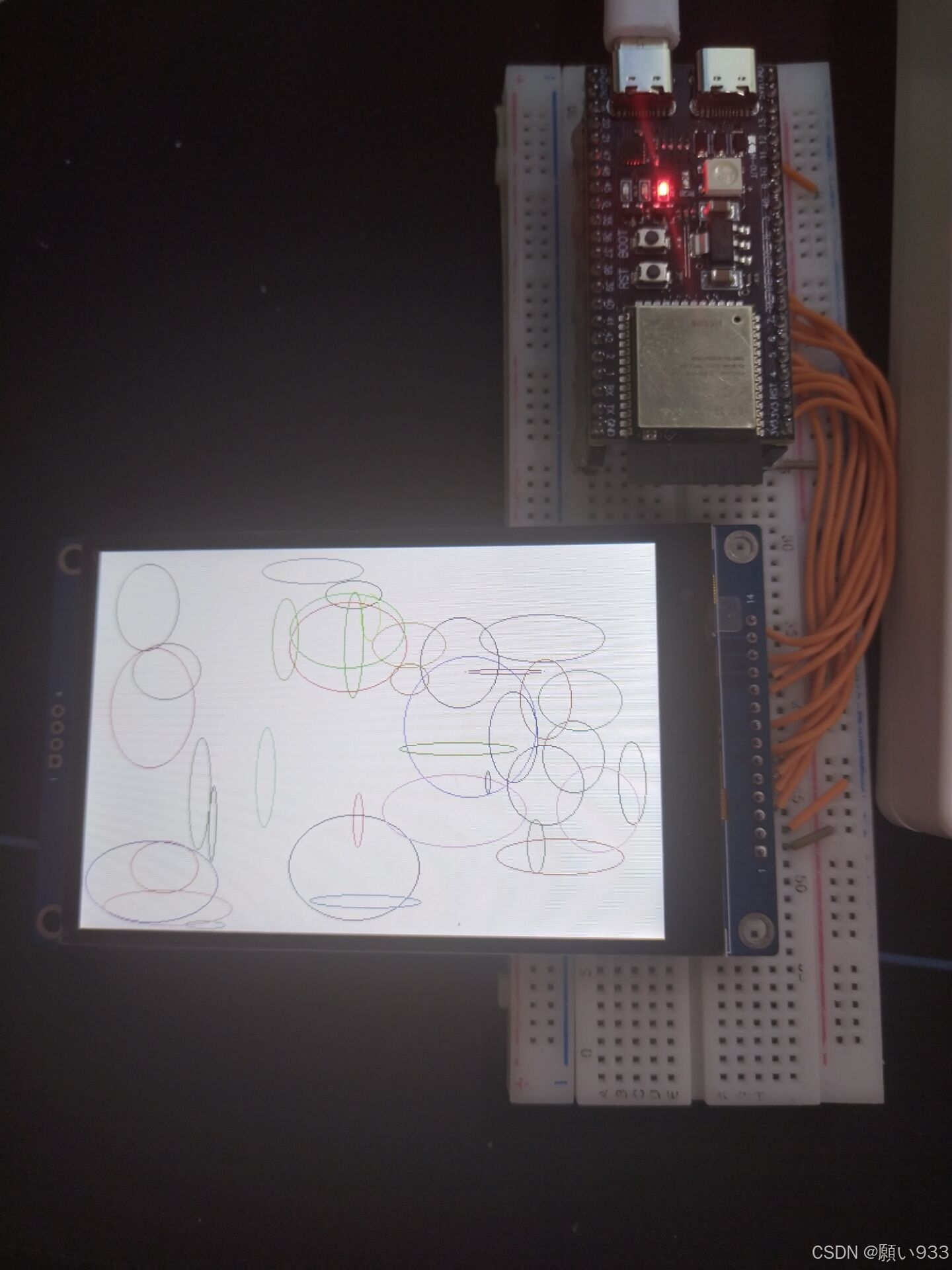

图2.10 运行例程

2.2 移植
