如何校准示波器探头

通常来说，进行探头校准一般有两种方式：第一种是最常见的，就是通过调整探头上的可变的补偿电容调节旋钮，来调整探头的补偿。第二种是通过示波器的内置软件给探头校准。

第一种方法我们以普源精电的DHO4000示波器为例，来校准其附赠的无源高阻探头RP3500A。

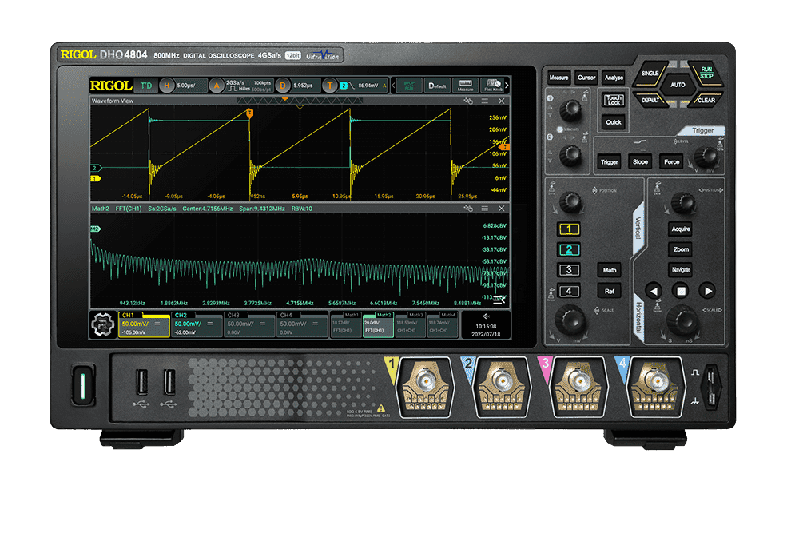

图一：DHO4000正面图

DHO4000 系列数字示波器是针对最广泛的主流数字示波器市场的设计、调试、测试的需求而设计的数字示 波器。搭载 RIGOL 全新自研半人马座芯片组，实现了 1,500,000 次/秒波形捕获率（Ultra Acquire Mode）、500 Mpts 存储深度、12 bit 分辨率、优秀的本底噪声性能和垂直测量精度，能满足更高精度的测 量需求，为用户带来超凡的测试测量体验。

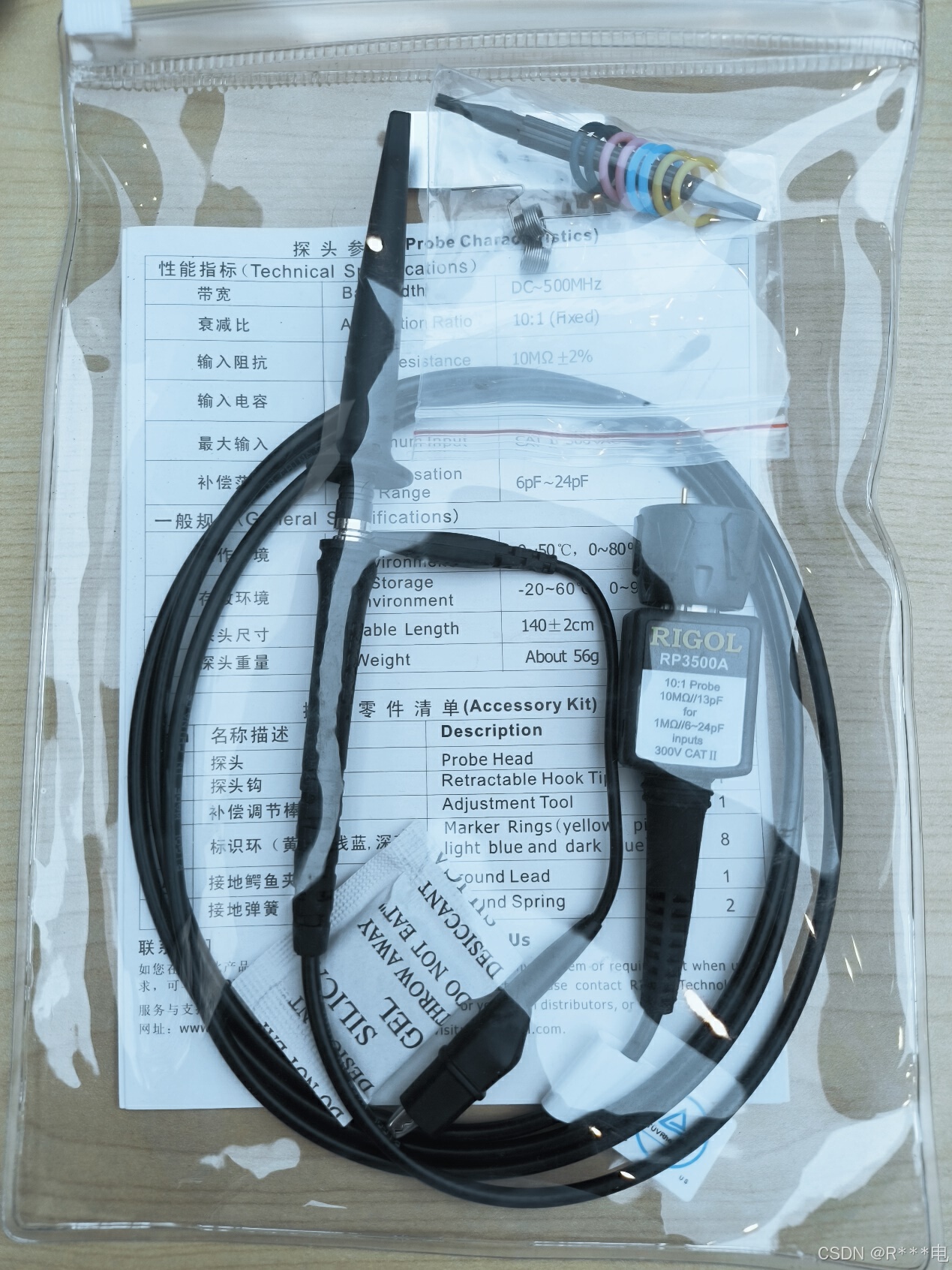

图二：RP3500A

以下是校准示波器探头的步骤：

1、选定需要使用的示波器，确保其自身的准确性和稳定性。通常Rigol示波器自身会带有一个校准方波输出端口，该信号为3Vpp，1kHz的方波，可用于探头校准。DHO4000的校准方波输出口在正面的右下角。

2、将示波器探头的接地夹连接到示波器的接地端。将探头的信号输入端子连接到示波器的校准信号输出端口。

3、调整示波器，设置合适的垂直和水平刻度，以便能够清晰地观察校准信号。认真观察示波器上显示的校准信号波形

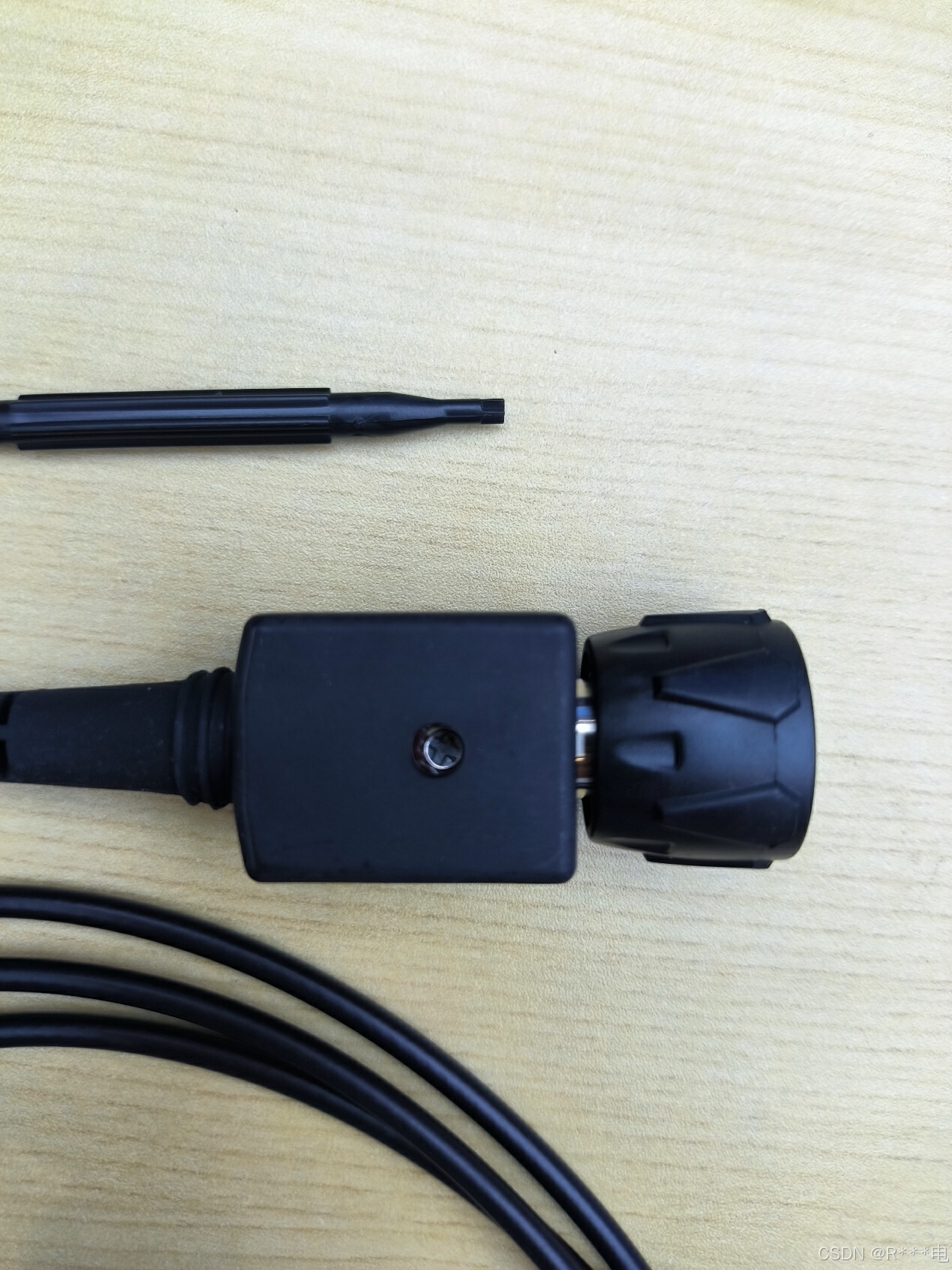

4、调整探头补偿电容，RP3500A探头上有一个可变的补偿电容调节旋钮。观察方波信号的上升沿和下降沿。如果上升沿和下降沿出现过冲、振铃或变形，说明探头的补偿电容需要调整。然后缓慢调整探头的补偿电容调节旋钮，直到方波的上升沿和下降沿变得尽可能陡峭且没有过冲和振铃。此时，探头与示波器的输入阻抗匹配良好，校准完成。

5、验证校准结果，可以通过比较不同探头或不同通道显示的校准信号来验证校准结果的一致性。如果可能，使用已知准确的信号源输入不同频率和幅度的信号，检查示波器显示的准确性和稳定性。

注意事项：

1、在进行探头校准时，要确保环境稳定，避免外部干扰对校准结果产生影响。

2、定期对示波器探头进行校准，以确保测量的准确性。

第二种方法我们以普源精电的DS70000示波器为例，来校准与其适配的差分有源探头PVA8700。

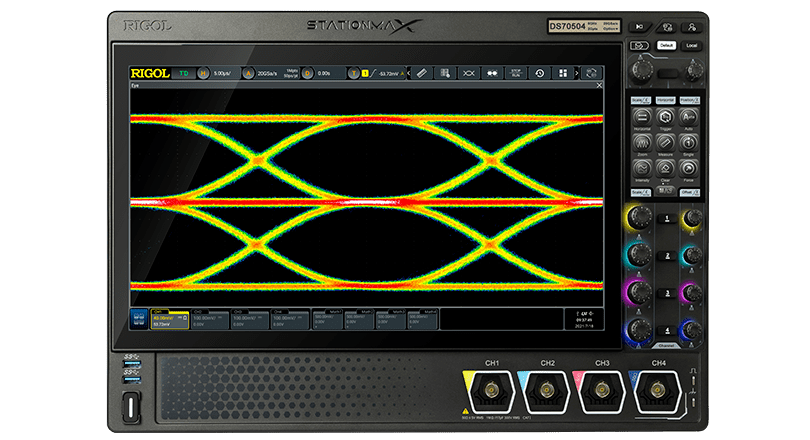

图四：DS70000正面图

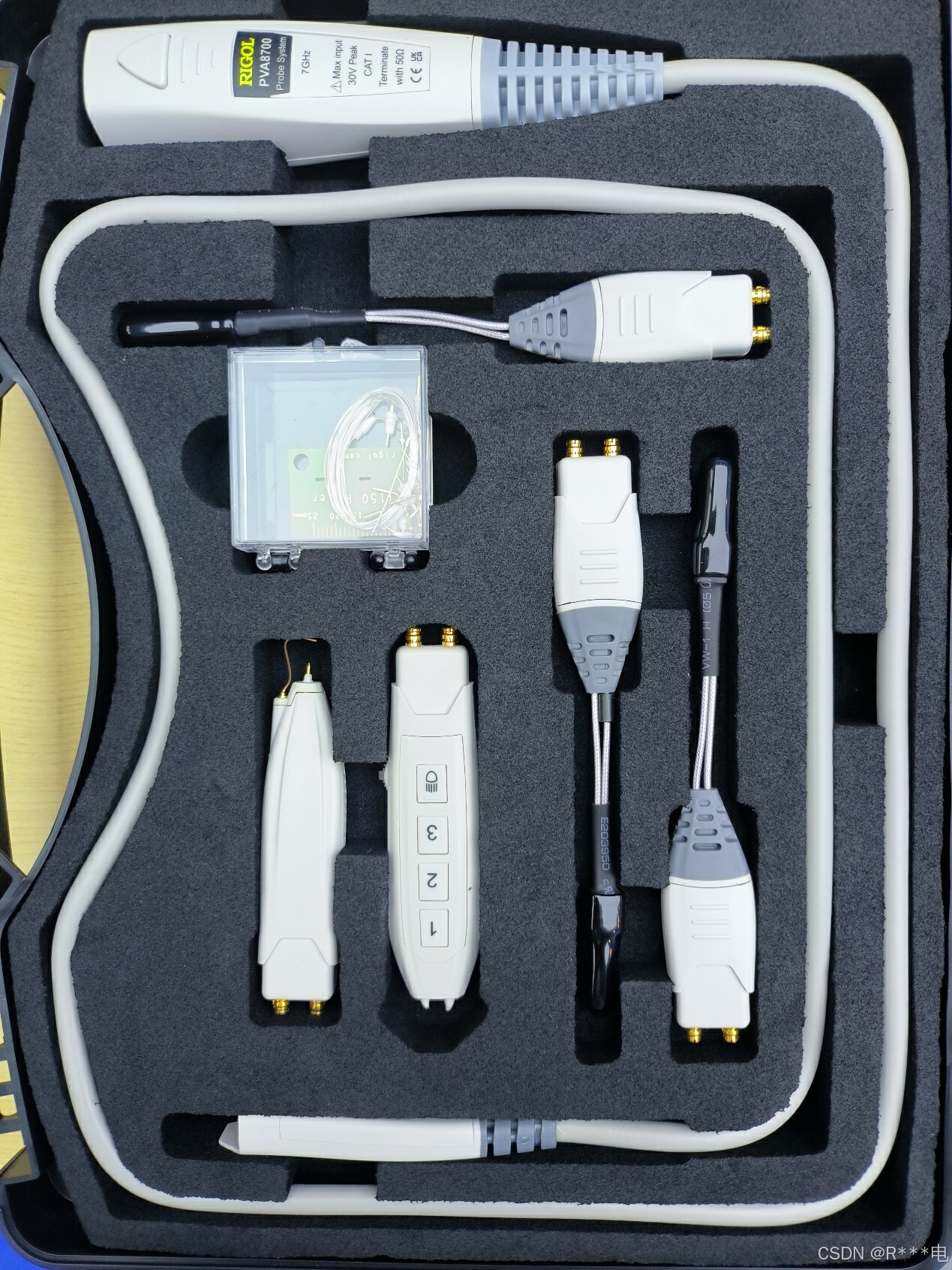

图五：PVA8700图

以下是校准示波器步骤：

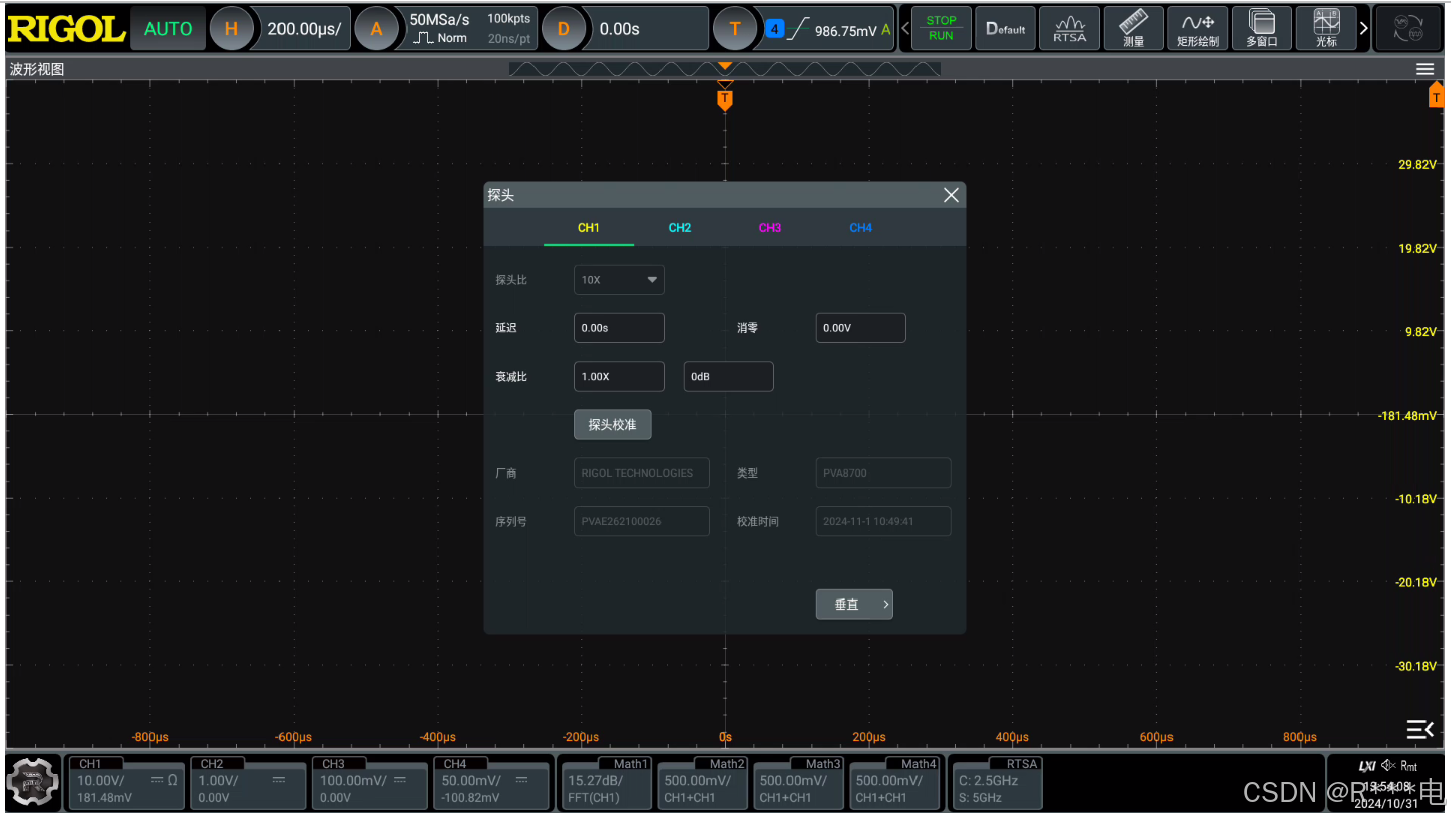

1、把有源探头PVA8700插入示波器，然后示波器会弹出如下窗口。

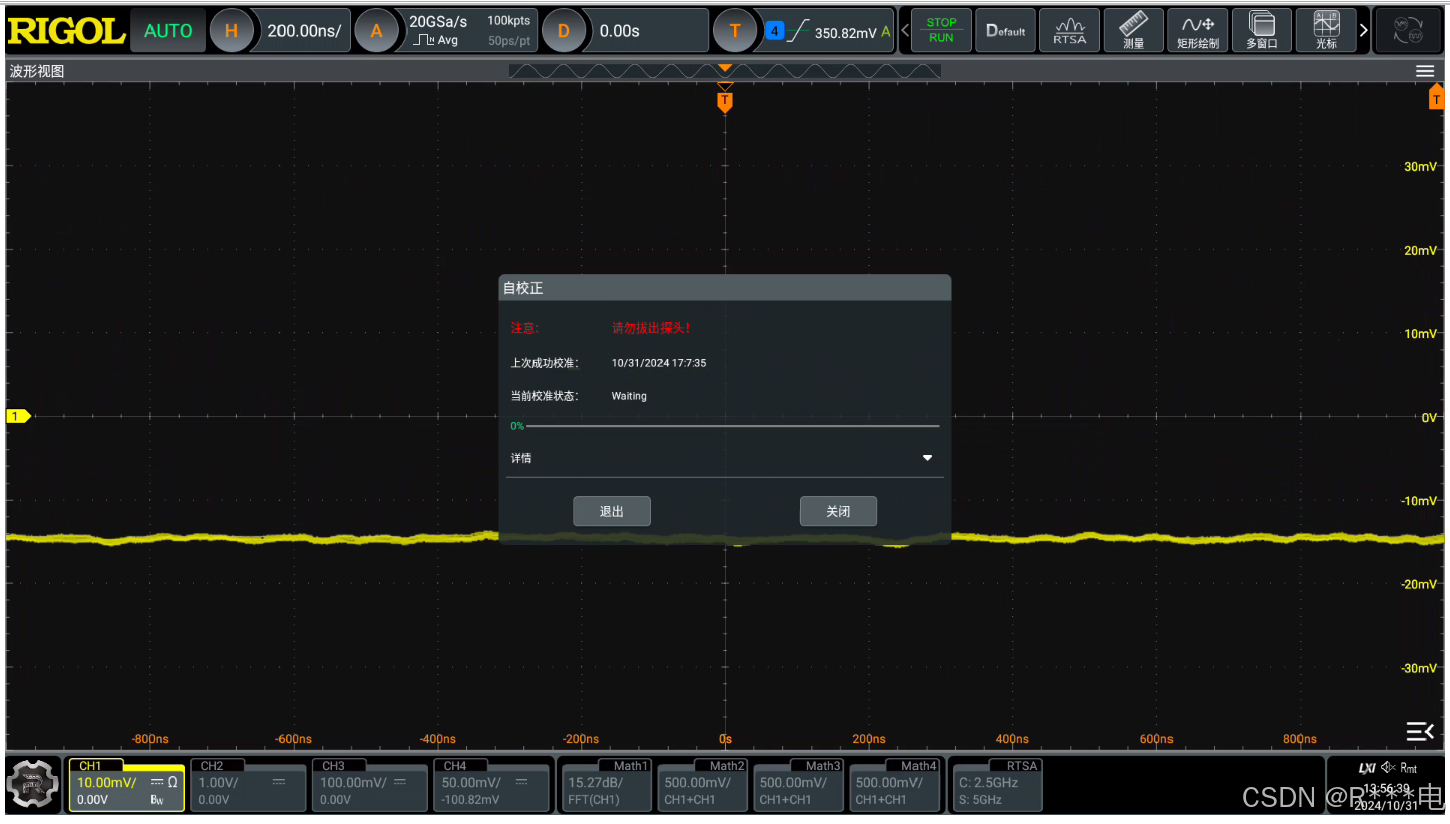

2、点击探头校准，示波器会自动进行探头校准。如下图所示。

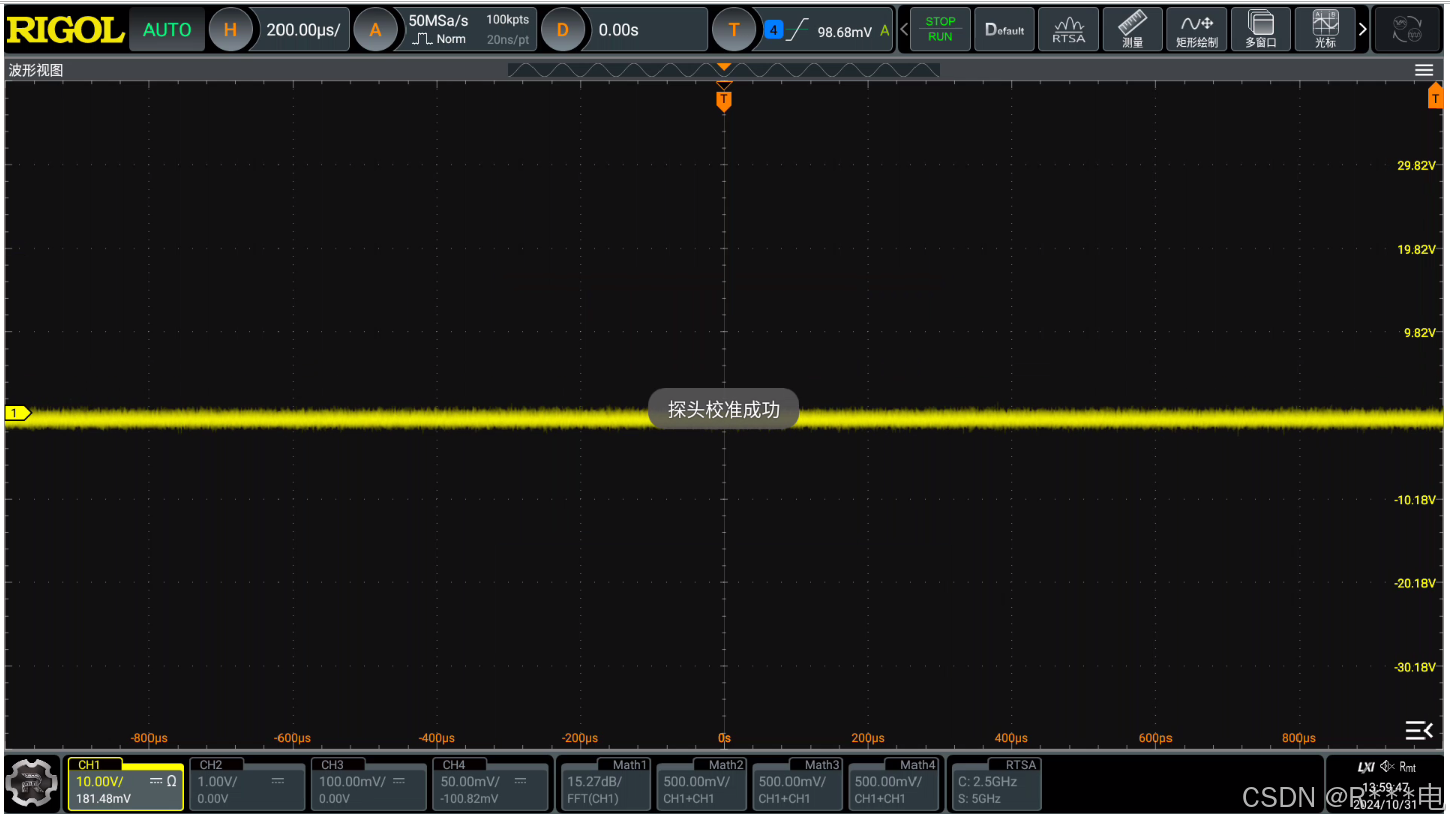

3、示波器的探头校准完成后会弹出探头校准成功，如下图所示。

为了确保在示波器上获得最佳测量结果，您需要针对特定应用选择正确的探头和附件。 查看适用于Rigol示波器的完整的探头和附件选择指南。
