深度解析ZFNet：微调优化与可视化创新

内容摘要

本文深入剖析卷积神经网络ZFNet。阐述其在AlexNet基础上的改进，重点解析第一层卷积核调整的意义，介绍通过转置卷积可视化各层输出特征图的技术及作用。结合网络结构图和参数表格，分析其在2013年ILSVRC竞赛夺冠的优势，展现ZFNet在深度学习发展中的关键价值。
关键词：ZFNet；卷积神经网络；转置卷积；特征图可视化

1. 引言

在深度学习的发展历程中，卷积神经网络（CNN）不断演进，推动着图像识别等领域取得显著进展。ZFNet作为其中的重要一环，在AlexNet的基础上进行了关键改进，并通过创新的可视化技术，为理解卷积操作在大型网络中的效果提供了新视角。2013年，ZFNet以11.19%的错误率在ILSVRC图像分类竞赛中夺冠，展现出其卓越的性能。本文将详细解析ZFNet的模型架构、创新点以及在深度学习领域的重要意义。

2. ZFNet模型介绍

ZFNet由Matthew D. Zeiler和Rob Fergus提出，本质上是对AlexNet进行微调后的大型卷积网络。在AlexNet成功证明深层卷积神经网络有效性的基础上，ZFNet旨在进一步优化网络结构，提升性能。它通过调整网络参数和引入可视化技术，不仅提高了图像分类的准确率，还为研究人员理解卷积神经网络的工作机制提供了有力工具。

3. ZFNet模型结构

3.1 整体架构

ZFNet与AlexNet类似，同样由8层网络组成，包括5层卷积层和3层全连接层。二者整体架构相似，但ZFNet在一些关键层的参数设置上进行了优化，从而实现了性能的提升。ZFNet网络结构图如下：

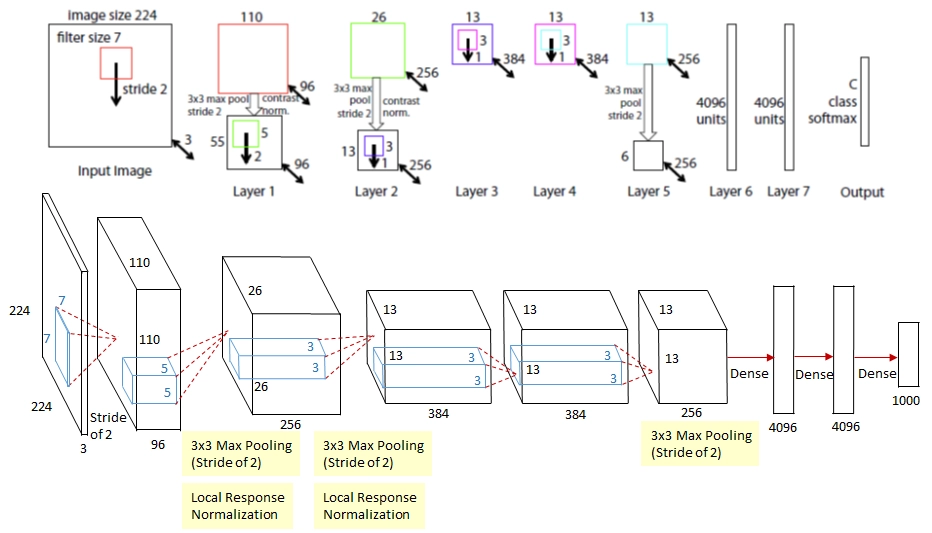

图1 ZFNet网络结构图

3.2 与AlexNet的差异——第一层卷积核调整

ZFNet与AlexNet最大的不同在于第一层卷积核调整。AlexNet第一层采用$11\times 11\times 3/4$的卷积核，而ZFNet则采用$7\times 7\times 3/2$的卷积核。这一调整看似细微，却对网络性能产生了重要影响。
从理论上讲，较大的卷积核和步长会导致在提取特征时丢失一些中间频率的信息。AlexNet第一层输出的特征图大多是低频或高频的信息，对中间频率特征的缺失使得后续网络层次能够学习到的特征不够细致。而ZFNet通过减小卷积核尺寸和步长，使第一层卷积输出的结果可以包含更多的中间频率特征，为后续网络层中多样化的特征组合提供了更多选择，有利于捕捉更细致的特征。
ZFNet和AlexNet输出层特征图对比如下：

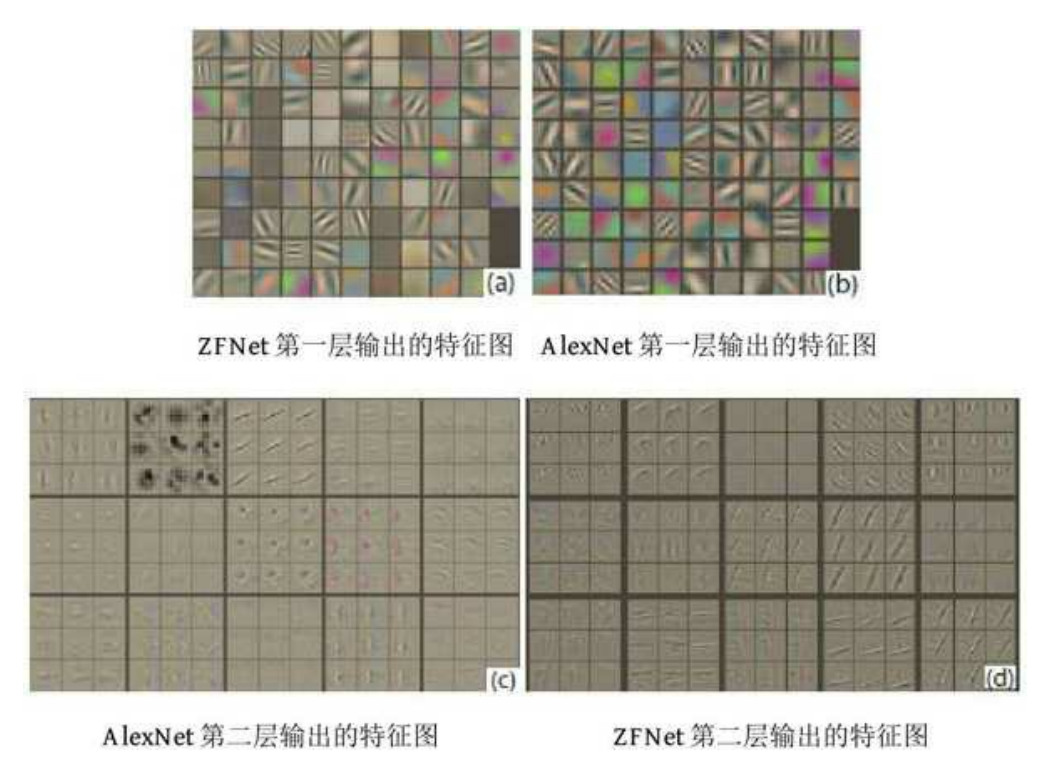

图2 ZFNet和AlexNet输出层特征图对比

3.3 网络参数配置

ZFNet网络的参数配置如下表所示：

网络层	输入尺寸	核尺寸	输出尺寸	可训练参数量
卷积层C1	224×224×3	7×7×3/2, 96	110×110×96	$(7\times 7\times 3+1)\times 96$
下采样层S1	110×110×96	3×3/2	55×55×96	0
卷积层C2	55×55×96	5×5×96/2, 256	26×26×256	$(5\times 5\times 96+1)\times 256$
下采样层S2	26×26×256	3×3/2	13×13×256	0
卷积层C3	13×13×256	3×3×256/1, 384	13×13×384	$(3\times 3\times 256+1)\times 384$
卷积层C4	13×13×384	3×3×384/1, 384	13×13×384	$(3\times 3\times 384+1)\times 384$
卷积层C5	13×13×384	3×3×384/1, 256	13×13×256	$(3\times 3\times 384+1)\times 256$
下采样层$S_{max}$	13×13×256	3×3/2	6×6×256	0
全连接层F1	6×6×256	9216×4096	1×1×4096	$(9216+1)\times 4096$
全连接层F2	1×1×4096	4096×4096	1×1×4096	$(4096+1)\times 4096$
全连接层F3	1×1×4096	4096×1000	1×1×1000	$(4096+1)\times 1000$

卷积层$C_1$采用$7\times 7\times 3/2$的卷积核代替AlexNet中$11\times 11\times 3/4$的卷积核，使得输出尺寸变为$110\times 110\times 96$ 。卷积层$C_2$采用了步长为2的卷积核，与AlexNet中$C_2$的卷积核步长不同，因此输出维度也有所差异。

4. ZFNet的可视化技术

4.1 转置卷积实现可视化

ZFNet的重要创新之一是利用转置卷积（Deconvolution）的方式可视化各层的输出特征图。转置卷积是卷积操作的逆过程，通过它可以将特征映射到像素上，从特征激活返回输入像素空间。具体而言，就是通过多层解卷积网络，将深层的特征图逐步还原为近似原始图像的形式，从而直观地展示每层特征图所对应的图像区域。

4.2 可视化技术的作用

• 诊断模型潜在问题：通过可视化技术，研究人员可以观察在训练阶段特征的演变过程。如果发现某些层的特征图在训练过程中没有明显变化或者出现异常，就可以及时诊断出模型可能存在的问题，如梯度消失、过拟合等，进而对模型进行调整和优化。
• 分析分类器输出敏感性：可以进行分类器输出的敏感性分析，即通过阻止部分输入图像来揭示哪部分对于分类是重要的。这有助于理解模型在分类过程中关注的重点区域，从而进一步优化模型的特征提取和分类决策过程。
• 揭示特征图激活来源：可视化技术还提供了一个非参数的不变性，能够揭露来自训练集的哪一块激活哪个特征图。这对于理解模型如何学习和利用训练数据具有重要意义，可以帮助研究人员更好地把握模型的学习机制。

5. ZFNet在深度学习中的意义

5.1 性能提升

在2013年ILSVRC图像分类竞赛中，ZFNet以11.19%的错误率获得冠军，相比AlexNet的15.3%的Top5测试错误率，有了显著提升。这一成绩证明了对AlexNet进行微调以及引入可视化技术的有效性，为后续卷积神经网络的发展提供了成功范例。

5.2 研究方法创新

ZFNet的可视化技术为深度学习研究开辟了新的方法和思路。以往研究人员难以直观地了解卷积神经网络内部的工作机制，而可视化技术使得研究人员能够深入观察模型各层的输出，为解释模型行为、优化模型结构提供了有力工具。这种创新的研究方法在后续的深度学习研究中得到了广泛应用和进一步发展。

6. 总结

ZFNet作为卷积神经网络发展历程中的重要模型，在AlexNet的基础上进行了成功的微调优化，并通过创新的可视化技术，为深度学习领域带来了新的突破。它不仅在图像分类任务上取得了优异成绩，还为研究人员理解卷积神经网络的工作原理提供了新的视角和方法。ZFNet的出现推动了深度学习的发展，为后续更先进的模型架构和研究方法奠定了基础。
