VGGNet：深度学习中的经典卷积网络架构剖析

VGGNet：经典卷积网络架构剖析

内容摘要

本文详细剖析VGGNet这一经典卷积网络架构。介绍其提出背景及在图像分类、定位任务中的卓越表现，深入解析网络结构，包括不同版本的演进、3×3卷积核的独特设计与优势，探讨模型特性及训练技巧。结合网络结构图与参数表格，展现VGGNet在深度学习发展中的关键价值。
关键词：VGGNet；卷积神经网络；3×3卷积核；网络深度

1. 引言

在深度学习的发展历程中，卷积神经网络（CNN）取得了众多突破性进展，其中VGGNet凭借其简洁而有效的设计，成为了经典的网络架构之一。VGGNet由牛津大学视觉几何小组（Visual Geometry Group, VGG）提出，在图像分类和定位等任务中展现出了强大的性能，对后续的深度学习研究产生了深远影响。

2. VGGNet模型介绍

2.1 提出背景与意义

VGGNet的出现是为了探索卷积神经网络深度对性能的影响。在当时，许多研究致力于提升CNN的性能，但对于网络深度的作用尚未有清晰的认识。VGGNet通过构建一系列不同深度的网络，对这一问题进行了深入研究，为深度学习的发展提供了重要的参考。

2.2 在竞赛中的表现

VGGNet在2014年的ILSVRC竞赛中大放异彩。在分类任务中，它以7.32%的错误率赢得亚军（冠军是GoogLeNet，错误率为6.65%）；在定位任务中，VGGNet以25.32%的错误率夺得冠军（GoogLeNet错误率为26.44%）。这一成绩证明了VGGNet架构的有效性，也使其成为了深度学习领域的经典模型之一。

3. VGGNet模型结构

3.1 网络版本演进

在原论文中，VGGNet包含了6个版本的演进，分别对应VGG11、VGG11-LRN、VGG13、VGG16、VGG16-3和VGG19。不同的后缀数值表示不同的网络层数，如VGG11-LRN表示在第一层中采用了LRN（局部响应归一化）的VGG11；VGG16-1表示后三组卷积块中最后一层卷积采用的卷积核尺寸为1×1，相应地VGG16-3表示卷积核尺寸为3×3 。本文主要介绍VGG16（即VGG16-3）。

3.2 VGG16网络结构详解

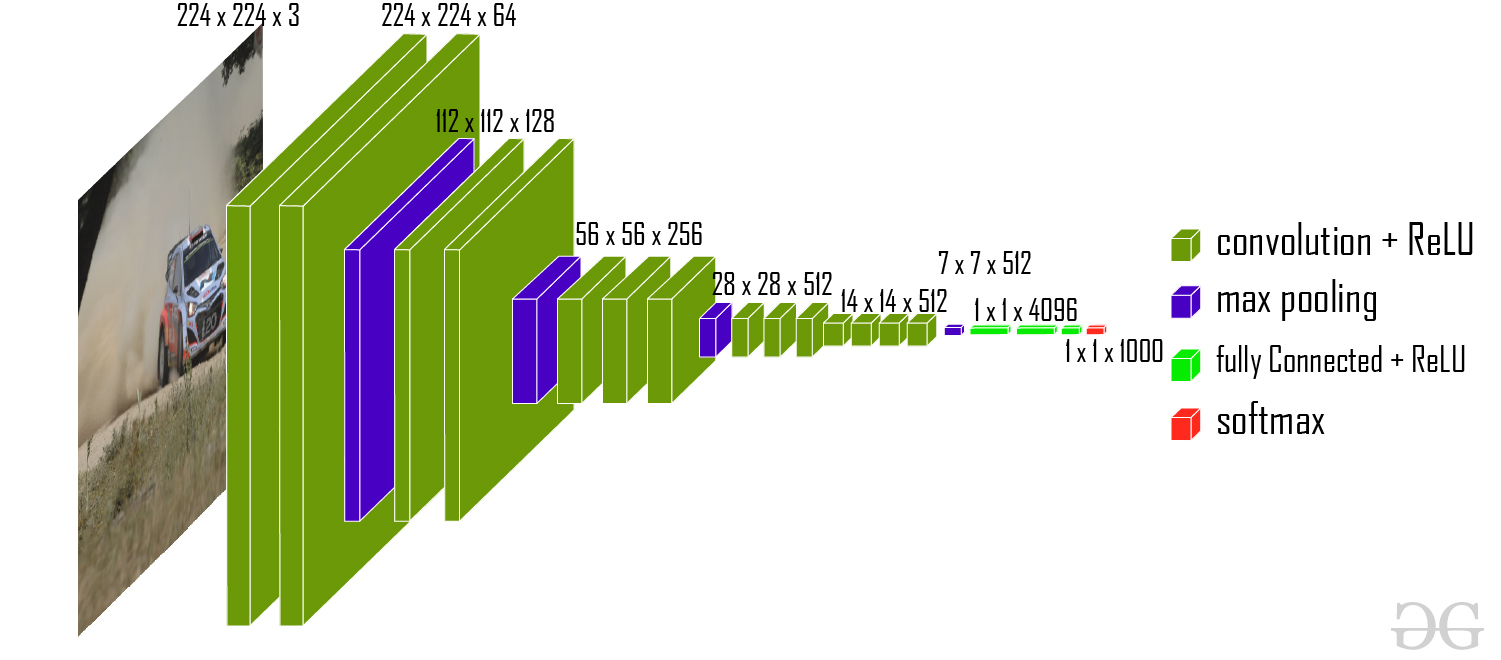

VGG16网络结构图如下：

图1 VGG16网络结构图
VGG16的核心思路是使用3×3的卷积组合代替大尺寸的卷积。两个3×3的卷积层串联相当于一个5×5的卷积层（感受野大小相同），但参数量更小，且多层的激活函数令网络对特征的学习能力更强。具体来说，一个5×5卷积核的参数数量为$5\times 5=25$个，而两个3×3卷积核的参数数量为$2\times (3\times 3)=18$个，明显减少了参数量。
VGG16网络参数设置如下表所示：

网络层	输入尺寸	核尺寸	输出尺寸	参数个数
卷积层$C_{11}$	224×224×3	3×3×64/1	224×224×64	(3×3×3 + 1)×64
卷积层$C_{12}$	224×224×64	3×3×64/1	224×224×64	(3×3×64 + 1)×64
下采样层$S_{max1}$	224×224×64	2×2/2	112×112×64	0
卷积层$C_{21}$	112×112×64	3×3×128/1	112×112×128	(3×3×64 + 1)×128
卷积层$C_{22}$	112×112×128	3×3×128/1	112×112×128	(3×3×128 + 1)×128
下采样层$S_{max2}$	112×112×128	2×2/2	56×56×128	0
卷积层$C_{31}$	56×56×128	3×3×256/1	56×56×256	(3×3×128 + 1)×256
卷积层$C_{32}$	56×56×256	3×3×256/1	56×56×256	(3×3×256 + 1)×256
卷积层$C_{33}$	56×56×256	3×3×256/1	56×56×256	(3×3×256 + 1)×256
下采样层$S_{max3}$	56×56×256	2×2/2	28×28×256	0
卷积层$C_{41}$	28×28×256	3×3×512/1	28×28×512	(3×3×256 + 1)×512
卷积层$C_{42}$	28×28×512	3×3×512/1	28×28×512	(3×3×512 + 1)×512
卷积层$C_{43}$	28×28×512	3×3×512/1	28×28×512	(3×3×512 + 1)×512
下采样层$S_{max4}$	28×28×512	2×2/2	14×14×512	0
卷积层$C_{51}$	14×14×512	3×3×512/1	14×14×512	(3×3×512 + 1)×512
卷积层$C_{52}$	14×14×512	3×3×512/1	14×14×512	(3×3×512 + 1)×512
卷积层$C_{53}$	14×14×512	3×3×512/1	14×14×512	(3×3×512 + 1)×512
下采样层$S_{max5}$	14×14×512	2×2/2	7×7×512	0
全连接层FC1	7×7×512	(7×7×512)×4096	1×1×4096	(7×7×512 + 1)×4096
全连接层FC2	1×1×4096	4096×4096	1×1×4096	(4096 + 1)×4096
全连接层FC3	1×1×4096	4096×1000	1×1×1000	(4096 + 1)×1000

从输入的224×224×3的图像开始，经过多个卷积层和下采样层的交替处理，逐步提取图像的特征。卷积层负责提取各种层次的特征，下采样层则用于降低特征图的分辨率，减少数据量，同时保持主要特征。最后，通过全连接层将提取到的特征进行整合，输出最终的分类结果。

4. VGGNet模型特性

4.1 统一的卷积核与池化层尺寸

整个VGGNet网络都使用了同样大小的卷积核尺寸3×3和最大池化尺寸2×2 。这种统一的设计使得网络结构更加规整，易于理解和实现。3×3的卷积核在保证感受野的同时，能够有效减少参数量，提高计算效率。而2×2的最大池化层可以在不丢失过多特征的情况下，降低特征图的尺寸，减少计算量。

4.2 1×1卷积的作用

VGGNet中1×1卷积的意义主要在于线性变换。虽然输入通道数和输出通道数不变，没有发生降维，但它可以在不改变特征图尺寸的情况下，对通道数进行调整，增加网络的非线性表达能力。例如，在某些情况下，可以通过1×1卷积对特征进行融合或变换，使得网络能够学习到更复杂的特征关系。

4.3 卷积层串联的优势

两个3×3的卷积层串联相当于一个5×5的卷积层，感受野大小为5×5；三个3×3的卷积层串联的效果则相当于一个7×7的卷积层。这种连接方式不仅使网络参数量更小，而且多层的激活函数令网络对特征的学习能力更强。因为每经过一层卷积和激活函数，网络都可以学习到更抽象的特征，多层的组合可以更好地捕捉图像中的复杂模式。

4.4 训练技巧

VGGNet在训练时有一个有效的小技巧。先训练浅层的简单网络VGG11，再复用VGG11的权重来初始化VGG13，如此反复训练并初始化VGG19。这种方式能够使训练时收敛的速度更快，因为浅层网络的训练相对容易，其学习到的特征和权重可以为深层网络的训练提供良好的起点，帮助深层网络更快地找到最优解。

4.5 数据增强

在训练过程中，VGGNet使用多尺度的变换对原始数据做数据增强。通过对图像进行不同尺度的缩放、裁剪等操作，可以增加训练数据的多样性，使得模型不易过拟合。数据增强能够让模型学习到不同尺度下的图像特征，提高模型的泛化能力，使其在面对各种不同的图像时都能有较好的表现。

5. VGGNet的影响与应用

5.1 对深度学习研究的影响

VGGNet的提出对深度学习研究产生了深远的影响。其简洁而有效的网络结构为后续的研究提供了重要的参考，许多模型都借鉴了VGGNet的设计思路，如使用小卷积核堆叠来增加网络深度。同时，VGGNet所采用的3×3卷积核的思想成为了后来许多模型的基础，推动了深度学习网络架构的发展。

5.2 在实际应用中的场景

VGGNet在实际应用中也有着广泛的用途。在图像分类任务中，它可以对各种图像进行准确的分类，如识别不同种类的物体、判断图像的场景等。在目标检测任务中，VGGNet可以作为特征提取网络，为检测目标提供有力的特征支持。此外，在图像分割、图像检索等领域，VGGNet也都发挥着重要的作用。

6. 总结

VGGNet作为深度学习中的经典卷积网络架构，以其独特的设计和出色的性能，在图像分类、定位等任务中取得了优异的成绩。其3×3卷积核的设计、网络深度的探索以及有效的训练技巧等，都为深度学习的发展做出了重要贡献。VGGNet不仅在当时具有重要的意义，而且对后续的深度学习研究和应用产生了持续的影响，是深度学习领域不可或缺的重要模型之一。
